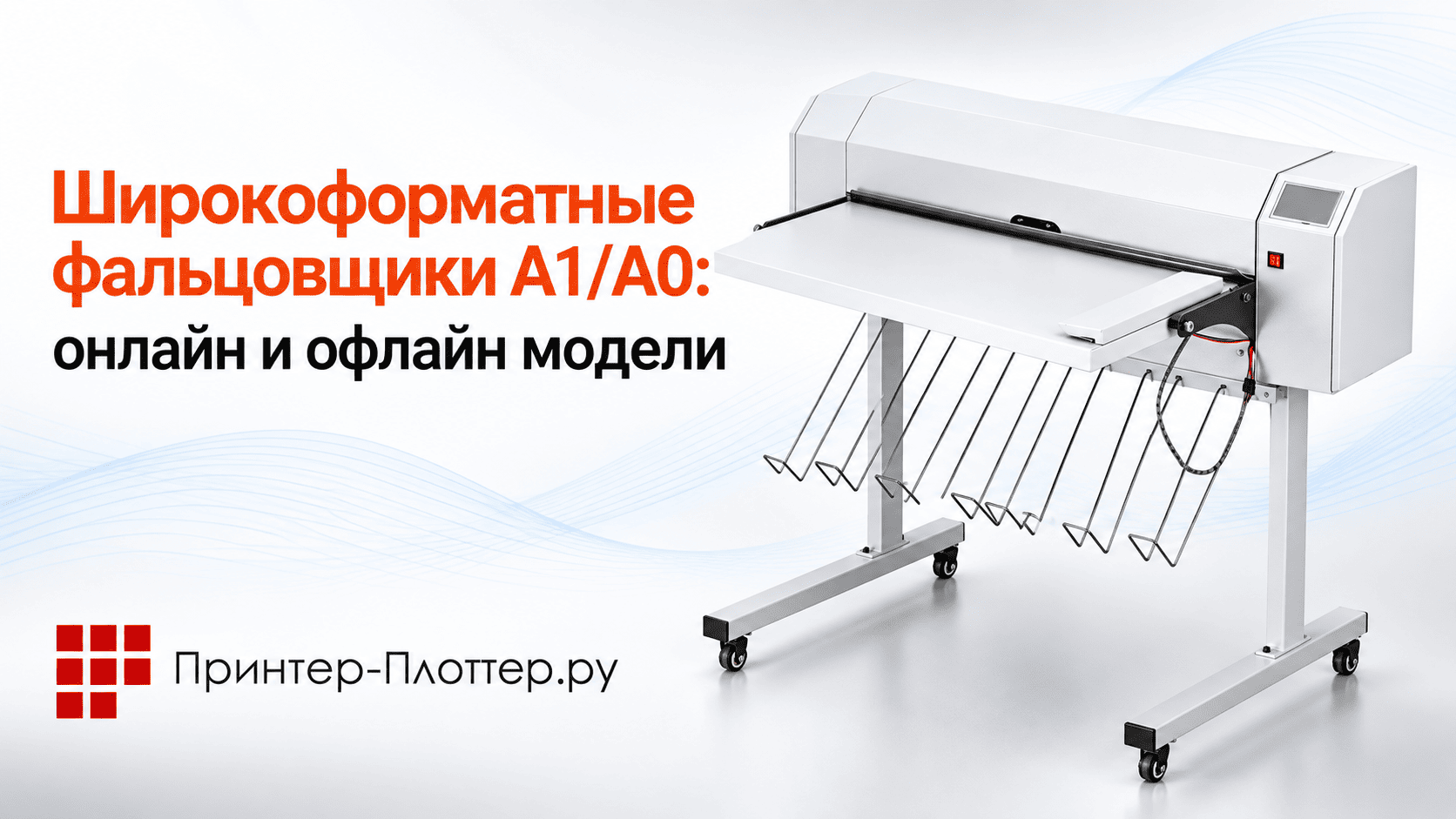

Широкоформатные фальцовщики А1/А0: онлайн и офлайн модели

---

Содержание

• Зачем нужен фальцовщик чертежей
• Требования ГОСТ 2.501-2013 к фальцовке чертежей
• Онлайн и офлайн фальцовщики
• Точность и качество машинной фальцовки
• Ручная и автоматическая фальцовка
• На что обратить внимание при выборе фальцовщика

Распечатанный чертёж формата А0 или А1 нельзя просто положить в папку — его сначала складывают до компактного формата А4 или А3 по строгим правилам ГОСТ. При единичных чертежах это делают вручную, но как только поток документов растёт, ручная фальцовка становится узким местом всего производства. Разберём, зачем нужен фальцовщик, чем отличаются онлайн- и офлайн-модели и как соблюсти требования ГОСТ при автоматической фальцовке.

Зачем нужен фальцовщик чертежей

Проблема не только в удобстве хранения — есть и более практические причины автоматизировать этот этап работы с документацией:

• Чертёж большого формата неудобно подшивать в дело или передавать заказчику в исходном размере.
• Ручная фальцовка медленная и не всегда точная — при большом потоке чертежей это превращается в узкое место всего документооборота.
• Автоматическая фальцовка окупается примерно за год за счёт экономии рабочего времени сотрудников, которое раньше уходило на ручное складывание.
• Машина не зависит от усталости оператора и работает с одинаковой точностью на первом и на тысячном чертеже за смену.

Требования ГОСТ 2.501-2013 к фальцовке чертежей

Стандарт задаёт не только итоговый формат, но и порядок операций складывания:

• Сначала выполняются продольные сгибы — вдоль линий, перпендикулярных основной надписи чертежа.
• Затем — поперечные сгибы, вдоль линий, параллельных основной надписи.
• После складывания основная надпись чертежа должна оказаться на лицевой стороне сложенного листа — так документ можно опознать, не разворачивая.
• Стандарт предусматривает два варианта фальцовки — для свободного хранения в папках и для последующего брошюрования (сшивания в дело).
• Итоговый формат — обычно А4, реже А3, в зависимости от требований заказчика.

Онлайн и офлайн фальцовщики

В зависимости от организации рабочего процесса используют две принципиально разные схемы фальцовки.

Параметр	Online-фальцовщик	Offline-фальцовщик

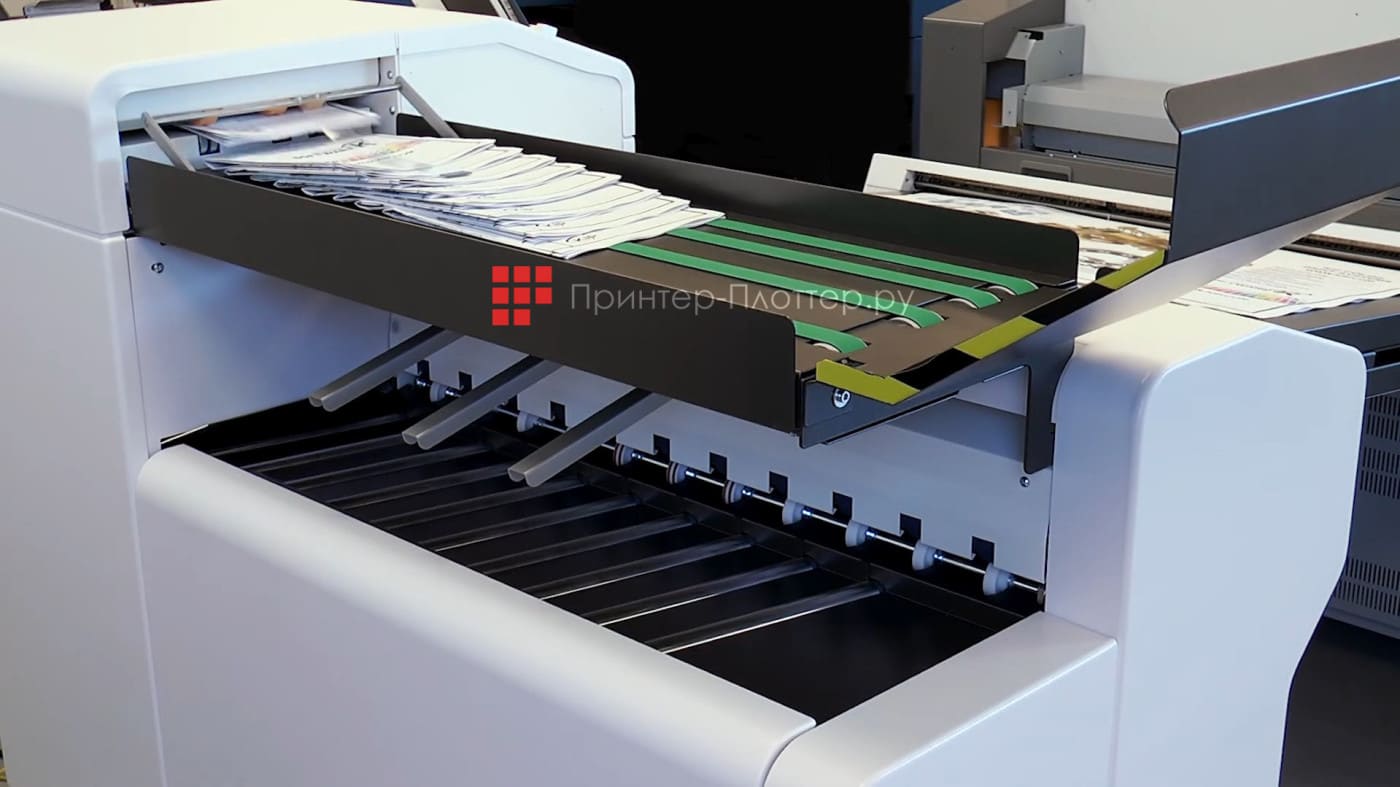

Интеграция	Встроен в плоттер, складывает чертёж сразу после печати, «на лету»	Отдельное автономное устройство, чертежи подаются в него уже готовыми
Скорость обработки	Время на фальцовку практически равно нулю — синхронно со скоростью печати	Скорость протяжки около 12–18 м/мин, отдельный этап после печати
Гибкость по источникам	Работает только с конкретной моделью плоттера, к которому подключён	Может обрабатывать чертежи с разных принтеров, сканеров и из архива
Типичный сценарий	Постоянный поток печати на одном широкоформатном устройстве	Смешанный документооборот — печать, сканирование, повторная фальцовка старых чертежей

Точность и качество машинной фальцовки

Главное преимущество автоматической фальцовки перед ручной — не столько скорость, сколько стабильность результата.

• Отклонение от расчётной линии сгиба у машины обычно не превышает 1–2 мм, тогда как ручная фальцовка даёт заметный разброс от листа к листу.
• Сгибы получаются острыми и плотными, а итоговый пакет документов — компактным и аккуратным для хранения.
• Качество не зависит от квалификации и усталости конкретного сотрудника — результат одинаков в начале и в конце рабочей смены.

Ручная и автоматическая фальцовка

Выбор зависит в первую очередь от объёма документооборота, а не от размера организации в целом.

• При единичных чертежах в неделю ручная фальцовка — вполне рабочий и экономически оправданный вариант.
• При потоке в десятки и сотни листов в день автоматический фальцовщик окупается примерно за год за счёт освобождённого рабочего времени.
• Автоматизация также снимает риск простоя процесса из-за отпуска или больничного единственного сотрудника, отвечающего за фальцовку.

На что обратить внимание при выборе фальцовщика

Перед покупкой стоит сверить модель по нескольким практическим критериям:

• максимальный поддерживаемый формат — до А0, если в производстве встречаются чертежи такого размера;
• для online-моделей — совместимость именно с той моделью плоттера, которая уже установлена в организации;
• для offline-моделей — скорость протяжки и то, насколько легко переключать режимы «в папку» и «под брошюровку»;
• надёжность механики при ежедневной высокой нагрузке — расходники и узлы такого устройства тоже требуют планового обслуживания.

Специалисты printer-plotter.ru подбирают фальцовщики для инженерных производств и проектных организаций — как отдельные офлайн-модели, так и решения, интегрируемые с уже установленным широкоформатным принтером, — с учётом объёма документооборота и требований ГОСТ, и дают протестировать оборудование в демозале перед покупкой.
