Оснащение инженерных производств: что нужно кроме принтера

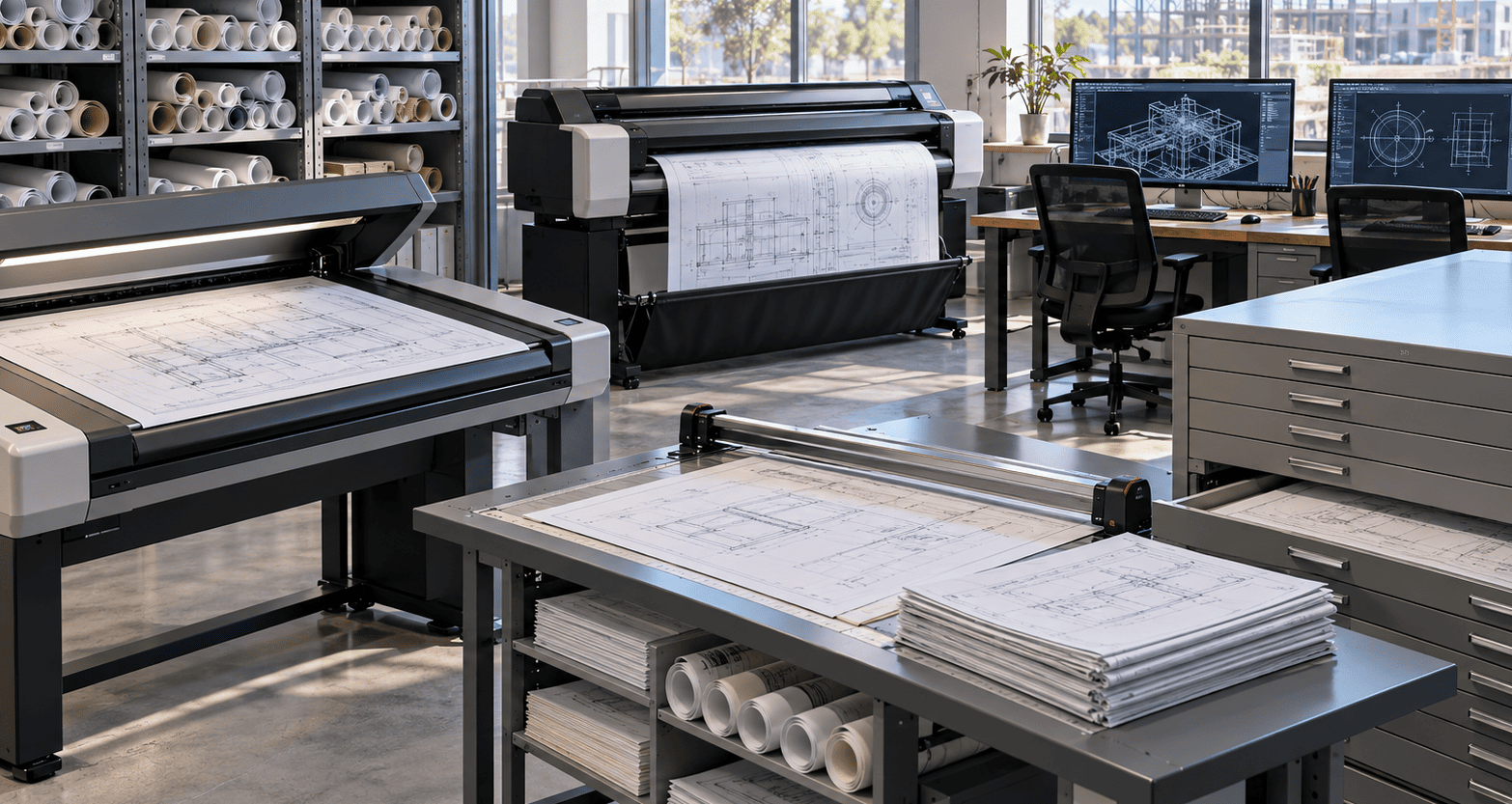

Проектные бюро, конструкторские отделы и инженерные производства печатают чертежи форматов А0–А1 ежедневно, но один широкоформатный принтер не закрывает весь цикл работы с документацией. Нужны сканирование архивных чертежей и калек, приведение готовых листов к стандартному формату по ГОСТ, места для хранения и рабочие станции с нужным ПО. Разберём, что кроме самого принтера должно быть в инженерном производстве.

Печатающее оборудование: принтер или МФУ

Для инженерной печати применяют как струйные, так и лазерные широкоформатные аппараты — у них разное назначение.

• Разрешение печати у современных инженерных аппаратов — от 600 до 2400 dpi.
• Толщина поддерживаемых носителей — от 0,2 до 0,8 мм: бумага, калька, плёнка, вторично переработанная бумага.
• Для крупных производств с постоянным потоком чертежей стоит рассмотреть модели с рулонными подающими системами на один-два рулона и стопоукладчиками на 400–500 листов.

Широкоформатный сканер

Сканер нужен не только для копирования, но и для перевода в электронный вид старых чертежей, калек и синек, а также для формирования электронного архива проектной документации.

• Оптическое разрешение — обычно 600–2400 dpi, этого достаточно для последующей векторизации чертежа.
• Ширина сканирования — как правило, до 914 мм, что соответствует формату А0.
• Скорость сканирования — от 15 до 80 мм/с в зависимости от выбранного режима качества.
• Пакетный режим с автоматической нумерацией файлов — обязателен при оцифровке больших архивов чертежей и нормативной документации (ГОСТ, ОСТ).
• Отдельная задача — работа с ветхими и хрупкими оригиналами: для них нужен щадящий протяжный механизм без плотного прижима.

Фальцовщик чертежей

Распечатанный чертёж формата А0 или А1 неудобно хранить и подшивать в дело в исходном размере. По ГОСТ 2.501-2013 чертежи складывают (фальцуют) до формата А4 с полем для подшивки — вручную это медленно и не всегда аккуратно, поэтому в производствах с постоянным потоком документов используют фальцовщики.

• Ручные фальцовщики — подходят для небольшого объёма чертежей, компактны и недороги.
• Автоматические роликовые фальцовщики — обрабатывают чертёж на скорости до 18 м/мин, подходят для потокового документооборота.
• Фальцовка выполняется точно по линиям ГОСТ, что гарантирует единый формат готового документа независимо от исходного размера листа.

Хранение и архивирование чертежей

После печати и фальцовки чертежи нужно где-то хранить — простое складирование в стопки быстро превращается в проблему при росте архива.

• Стеллажи с выдвижными ящиками — самый распространённый вариант для форматов А0–А3, ящики высотой 50–300 мм с нагрузкой до 80 кг.
• Полочные стеллажи — для хранения папок, альбомов и планшетов; часто комбинируются с ящиками в нижней части.
• Вертикальные системы с разделителями-гребёнками — экономят площадь при хранении чертежей и планшетов вертикально.
• Мобильные (передвижные) стеллажные системы — увеличивают объём архива без расширения площади помещения.
• Тубусы — для транспортировки несфальцованных чертежей между офисом, стройплощадкой и подрядчиками.

Рабочие места и программное обеспечение

Печатающая техника — только часть цикла: макет чертежа готовится и проверяется до отправки на печать.

• Компьютеры с поддержкой САПР-систем (AutoCAD и аналоги) и достаточным объёмом памяти для работы с крупными файлами чертежей.
• ПО для печати с функциями пакетной печати, предпросмотра, управления очередью и расчёта себестоимости отпечатка.
• Системы защиты данных при печати — аутентификация пользователей, PIN-код на запуск печати, белые списки — актуальны для проектной документации с ограниченным доступом.
• Калиброванные мониторы — для корректного отображения масштаба и цвета перед выводом на печать.

Расходные материалы для инженерной печати

Обычные офисные расходники для широкоформатной инженерной печати, как правило, не подходят — нужны материалы под конкретную технологию:

• Инженерная бумага плотностью под конкретную модель принтера — обычный офисный расходник не подойдёт для широкоформатной печати.
• Калька и плёнка — для чертежей, которые впоследствии копируются или демонстрируются на просвет.
• Вторично переработанная бумага — для внутренних черновых версий и промежуточных согласований.
• Расходники для фальцовщика и сканера — ролики, ленты подачи — требуют такого же планового обслуживания, как и в печатном оборудовании.

Минимальный и расширенный комплект оснащения

Сводная таблица поможет сопоставить бюджетный вариант оснащения с более производительным комплектом для растущего объёма чертежей.

На что обратить внимание при выборе техники

Перед покупкой стоит сверить технику по нескольким критериям, которые сильнее всего влияют на удобство работы и итоговые расходы.

• Скорость печати в листах А1 в минуту — критична при большом ежедневном объёме выпуска чертежей.
• Поддерживаемые форматы и толщина носителей — не все модели одинаково хорошо работают с калькой и плёнкой.
• Совокупная стоимость владения — цена отпечатка на расходниках часто важнее цены самого аппарата.
• Наличие функций защиты данных при печати, если проектная документация содержит коммерческую тайну.
• Совместимость с используемым в организации САПР-программным обеспечением.

Специалисты printer-plotter.ru подбирают комплект оборудования для инженерной печати — принтеры, сканеры и фальцовщики — под объём и специфику проектного производства, дают протестировать технику в демозале и обеспечивают сервисное обслуживание уже установленного оборудования.
