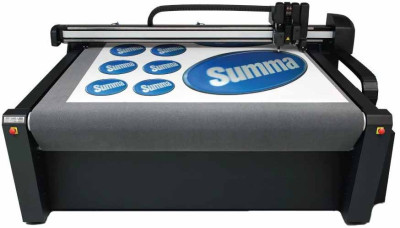

Режущий плоттер Summa F-1612 (F1612-32)
Доставка по Москве до двери
Доставка по Москве до подъезда
Самовывоз со склада
ТК Деловые Линии
ТК СДЭК
ТК ПЭК
ТК Деловые Линии (самовывоз)
Безналичный расчет
Наличными при получении
Банковской картой при получении
Описание Summa F-1612
Планшетный режущий плоттер Summa F-1612 — это уникальное устройство с невероятно широкими возможностями. Инженерный режущий станок способен осуществлять различные виды обработки любых популярных и традиционно используемых в рекламном производстве и изготовлении упаковки жестких листовых и рулонных материалов — различных видов картона, пластиков, включая акрил и жесткий ПВХ, древесно-стружечных панелей, а также винилового баннера и ПВХ-пленок.
Функция цифрового и механического контроля усилия и/или давления инструмента гарантирует высокую точность резки независимо от обрабатываемого материала. Summa F-1612 позволяет с очень высокой точностью осуществлять резку длинных макетов и вырезание с абсолютным совпадением начальной и конечной точек таких геометрических фигур, как крупный эллипс и знак бесконечности. Очень прочная конструкция, высокая точность обработки и многофункциональная головка, в которую можно устанавливать одновременно три инструмента (на выбор из широкого ассортимента инструментальных опций), дают возможность выполнять бесчисленное множество задач. Поскольку инструменты и модули могут быть добавлены/заменены в любой необходимый момент, модернизация станка займет минимум времени и не потребует дополнительных трудовых и финансовых затрат.
Ни одна другая машина, существующая на рынке, не соответствует той универсальности, приспособляемости и низкой стоимости владения, которую демонстрирует планшетный плоттер Summa F-1612.
Предназначение Summa F-1612
В Summa F-1612 реализованы самые передовые технологии для изготовления на самом высоком профессиональном уровне прототипов упаковки и мелкосерийных упаковочных изделий, самоклеящейся рекламной графики, элементов маркировки транспорта, этикеток, деталей жестких рекламных конструкций. Summa F-1612 — идеальное решение для реализации творческого потенциала любой рекламно-производственной компании.
Безграничные возможности при обработке материалов
- Различные виды картонов, гофрокартонов, картонов ПКС
- Бумага, самоклеящаяся пленка и винил, пленка ПВД
- Пеноматериалы, пенокартоны
- Резина, паронит, электрокартон, и каучук для изготовления прокладок
- ПВХ, пластики
- Контурная резка напечатанного изображения на пластиках и пленке
- Изделия из кожи и галантерея и прочие материалы
Широкая область применения
- Рекламная индустрия
- Упаковка и тара
- Полиграфическое производство
- Изготовление одежды и аксессуаров
- Изготовление технологических прокладок для машиностроительной индустрии
- Производство тентовых конструкций и многое другое
Рабочий стол с вакуумным прижимом
Планшетный плоттер Summa F-1612 ниже по высоте своих конкурентов: высота рабочего планшета равна высоте обычного офисного стола. Так было задумано специально для облегчения загрузки тяжелых материалов, а также для удобной выгрузки листов с конвейерной ленты на обычный, приставленный к станку офисный стол. Каждый стол оснащен системой зонированного вакуумного прижима, который обеспечивается вакуумной помпой и селективным переключателем.
В модели предусмотрены функции автоматического включения вакуумного подсоса только в том месте, где расположена заготовка, и обратной подачи воздуха для облегчения начального позиционирования заготовки и подъема тяжелых листов. Вакуумная система для комфортной работы оператора и снижения паразитных вибраций оснащена эффективным звукопоглотителем.
Особенности Summa F-1612
Каретка с многофункциональной головкой
Каретка, расположенная на рабочем мосту, оснащена многофункциональным блоком, в который может быть одновременно установлено до трех инструментальных модулей. В неизменной центральной части блока находится стационарный светодиодный датчик для определения начальных точек и встроена камера для быстрого и точного распознавания маркеров контурной резки. Смена инструмента производится оператором легко и быстро благодаря креплению модулей одним винтом; после установки инструмента производится его автоматическое распознавание и калибровка. Одинаковые тангенциальные ножи имеют один и тот же штрихкод, поэтому в блок может быть установлен только один инструмент, так как система не может определить, какой из ножей с одинаковой маркировкой использовать.
Технология резки аналогична технологии, реализованной в рулонных каттерах — как с флюгерным, так и тангенциальным инструментом.
Держатель фрезы занимает два слота, его может дополнить еще один инструмент. Указание, каким инструментом в данный момент работать дается программно.
Модуль с дисковым ножом
Модуль с моторизированным дисковым ножом, вращающимся со скоростью 8000–16000 оборотов в минуту. Быстрое вращение ножа позволяет резать практически без приложения горизонтальной силы, что позволяет резать материалы, которые неплотно прижимаются вакуумом. Прежде всего, это текстильные, материалы, такие как шелк, полиэстер или флис.
Модуль с дисковым ножом может быть также использован и для других мягких материалов толщиной до 5 мм.
Как и фрезер, модуль с дисковым ножом занимает вторую и третью позицию для инструмента в режущей голове.
Пневматический и электрический осциллирующий модуль
Разработаны для резки толстых, плотных, вязких материалов от 18 до 42 мм! Примером могут быть различные типы резины, паронита, гофро и электрокартона.
Флюгерный модуль — Drag Модуль
Модуль служит для установки держателя с флюгерным ножом для резки различных материалов с давлением до 600 грамм или ручки.
Фрезерный модуль и роторная головка
Фрезерный модуль позволяет обрабатывать такие материалы как ПВХ, акрил, композитные панели и многое другое, что нельзя прорезать обычным ножом. Роторная головка дает возможность резки различной текстильной продукции. Различные типы ножей позволяют обрабатывать как самые тонкие, так и самые толстые материалы.
Тангенциальный модуль
Используя этот модуль, развивающий усилие до 10 кг, можно установить большое количество инструментов, которые будут автоматически распознаны с помощью нанесенного на инструментах баркода.
Инструменты доступные для установки на тангенциальный модуль
- 1 — Инструмент для надсечки (kiss-cut)
- 2 — Держатель ножа для сквозной резки (до 6мм)
- 3 — Держатель ножа для сквозной резки (до 5мм) с двусторонним лезвием
- 4 — Держатель ножа для сквозной резки толстых материалов (до 15мм)
- 5 — Биговщики
- 6 — Инструмент для v-образной резки (V-cut)
- 7 — Электрический осциллирующий нож (EOT)
- 8a — Пневматический осциллирующий нож (POT)
- 8b — Пневматический осциллирующий нож для толстых материалов (POT-L)
ПО Axis Control в комплекте
Современные аппаратные средства требуют мощной программной поддержки. Для работы с планшетным режущим плоттером производитель предусмотрел все возможности для управления оборудованием, поддержки всех инструментов и функций, заложенных в устройство, и обеспечил пользователю простоту и удобство работы.
Одно устройство — бесконечные возможности!
Выходя на рынок постпечатной обработки, естественным процессом было создание машины Summa F-1612 с шириной резки 1,6 метра, соответствующей широкоформатным печатным комплексам.
Базовый комплект поставки Summa F-1612
Для режущего плоттера Summa F-1612 предусмотрена основная часть комплектации, так называемый стандарт Basic.
- Рабочий стол (станина со стальной плитой)
- Вакуумная помпа
- Установочная каретка с лазерным датчиком
- Модуль для флюгерного инструмента
- Революционная оптическая система OPOS-CAM с цифровой оптической камерой для распознавания реперных меток
- Пульт дистанционного управления и программное обеспечение AXIS Control для установки параметров плоттера
- Лазерная система безопасности оператора
Различные опции фиксации позволяют осуществлять загрузку рулонных и листовых материалов в оптимальном режиме. В качестве опции предлагается система рулонной подачи.
Широкий ассортимент обрабатывающего инструментария (в том числе тангенциальный и фрезерный модуль) обеспечивает наибольшую эффективность и оптимальную производительность как при резке гибких отпечатков, так и жестких заготовок. Все больший арсенал опций способствует расширению возможностей Summa F-1612 и предусматривает сборку комплексов по индивидуальному заказу, максимально соответствующих специфике производственных задач пользователей.
Купить Summa F-1612
Магазин Принтер-Плоттер.ру является официальным поставщиком продукции Summa. В магазине вы можете купить Summa F-1612 на выгодных условиях — звоните или напишите нам.
Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
Основные |
|
| Производитель: | Summa |
| Устройство: | плоттер |
| Формат: | более A0 |
| Формат плоттера: | 63" (1600 мм, A0+) |
| Класс: | режущий |
| Архивный: | Нет |
Печать |
|
| Печать с листа: | Нет |
| Двунаправленная печать (Bidirectional): | Нет |
| Печать на трансферной бумаге: | Нет |
| Прямая печать на текстиле: | Нет |
Резка |
|
| Область резки: | 1600 x 1200 мм |
| Прорезаемые материалы: | картон, пластик, акрил, ПВХ, ДСП, винил, пленки |
| Ширина резки: | 1600 |
| Длина реза: | 1200 мм |
| Скорость резки: | 1000 мм/с |
| Контурная резка: | да |
| Оптический датчик (резка по меткам): | да |
Дисплей |
|
| Дисплей: | нет |
Дополнительные |
|
| Тип подачи материала: | планшетный |
| Ширина материала: | 1650 мм |
| Автоматическая режущая система: | Нет |
| Автоочистка печатающей головы: | Нет |
| Возможность апгрейда до МФУ: | Нет |
| Вывод отработанных чернил: | Нет |
| Горячая замена картриджей (hotswap): | Нет |
| Емкость для сбора конденсата: | Нет |
| Емкость для сбора чернил: | Нет |
| Защита от столкновений: | Нет |
| Индексация окончания чернил: | Нет |
| Индикатор состояния: | Нет |
| Индикатор удалённого состояния принтера: | Нет |
| Оптический сенсор подачи носителя (OMAS): | Нет |
| Очистной ролик пыли с материала: | Нет |
| Подсветка рабочего стола: | Нет |
| Пульт управления: | Нет |
| Распознавание смешанных заданий: | Нет |
| Система без шпинделя: | Нет |
| Система промежуточных резервуаров (sub-tanks): | Нет |
| Устранение статического электричества: | Нет |
| Функция нагрева чернил: | Нет |
| Чиллер: | Нет |
| Интерфейс USB: | да |
| Интерфейс Bluetooth: | нет |
| Интерфейс Ethernet: | нет |
| Интерфейс Wi-Fi: | нет |
| Интерфейс: | USB |
| Требования к электросети: | 3 фазы 230 В или 3 фазы 400 В + N (4 провода) |
Габариты, вес, комплектация |
|
| Комплект поставки: | режущий плоттер, система конвейеров с пневматическими зажимами и поддержкой рулона, модуль безопасности, система камер, флюгерный модуль, автоматическое управление глубиной резки |
| Программное обеспечение: | Axis Control |
| Подставка: | в комплекте |
| Габариты: | 2470 x 2200 x 1100 мм |
| Вес (строка): | 500 кг |
| Официальная гарантия: | 2 года |
| Функция копирования: | Нет |
