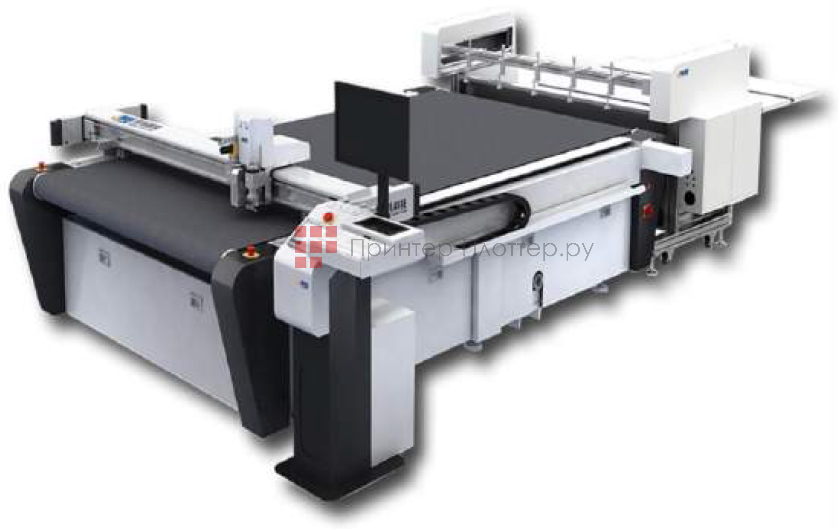

Описание JWEI CB03II-2516RM
JWEI CB03II-2516RM — цифровой планшетный режущий плоттер. Надежное и универсальное оборудование, которое призвано значительно упростить производственный процесс любой компании. Предназначен для резки, перфорации, биговки и черчения.
Широкий набор инструментальной базы и быстрая подстройка под разные типы материала позволяют плоттеру не только выполнять стандартные задачи, но и значительно увеличивают производительность и расширяют ассортимент выпускаемой продукции. Идеален для макетирования и малых тиражей.
Области применения
- Рекламная индустрия
- Полиграфическое производство
- Изготовление мебельной продукции
- Изготовление одежды и аксессуаров
- Изготовление технологических прокладок для машиностроительной индустрии
- Производство тентовых конструкций
Материалы
JWEI CB03II-2516RM позволяет работать с различными материалами толщиной до 50 мм — все виды гофрированной бумаги, макулатурный картон, сотовый картон, ПВХ, полипропиленовые пленки, самоклеющиеся пленки, ткани для вымпелов и флажков, пенополиэтилен (EPE), акриловые материалы.

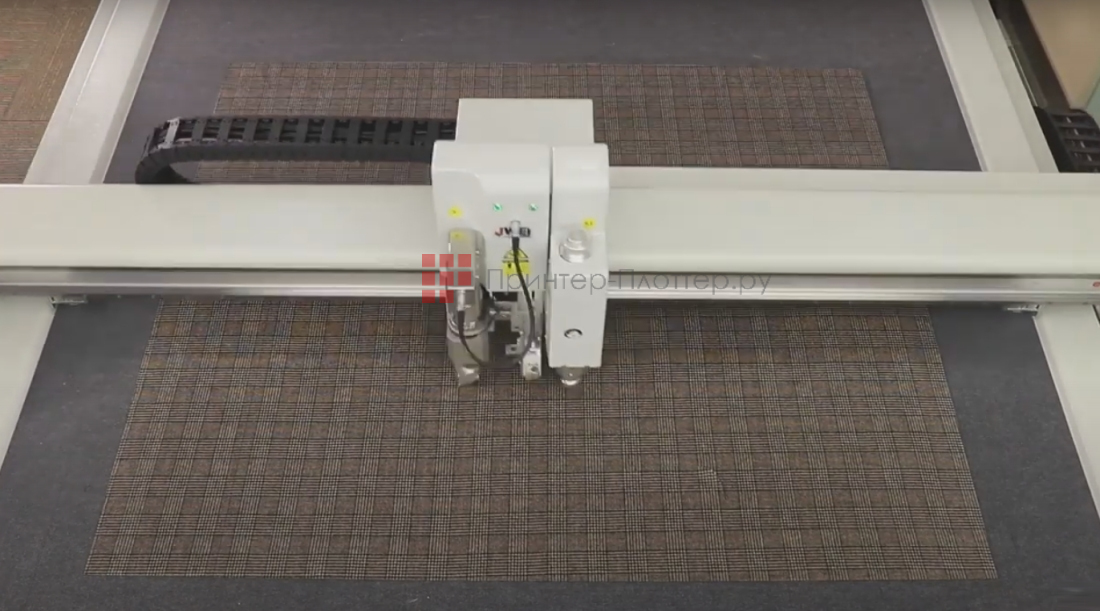

Особенности
- Простая в использовании панель управления
- Для работы с плоттером не требуется высокой квалификации персонала
- Благодаря удобному и универсальному механизму крепления инструментальных насадок, скорость перенастройки оборудования с одного материала на другой происходит за считанные минуты
- Оптическое позиционирование по печатным меткам
- Система вакуумного прижима материала обеспечивает надежное крепление материала во время обработки
- Регулировка размера вакуумной зоны дает возможность прижимать материалы разных размеров
- Одновременное использования двух инструментов обеспечивает высокую производительность и точность реза
- Удобная конструкция плоттера предлагает комфортную работу как при работе с загрузкой материала и дальнейшей выгрузкой обработанных элементов, так и в процессе обслуживания оборудования
- Зонирование вакуумного стола
- Подвижный стол приспособлен для больших форматов
- Набор различных инструментов для работы с разными типами материала
- Стабильная работа в формате 24/7

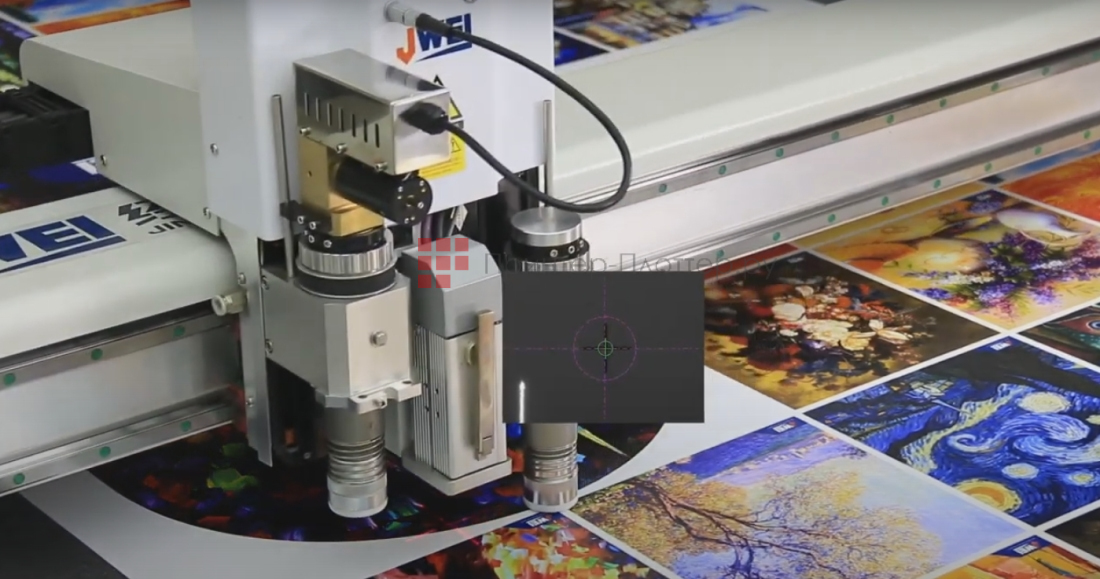

Оснащение
- Стол
- Вакуумная помпа
- Камера для точного позиционирования
- Камера регистрации
- Высокочувствительный ИК-сенсор для безопасной работы
- Осциллирующий (перфорирующий) нож
- Статичный нож
- Биговальный инструмент
- V-образный нож
- Нож для резки виниловой пленки
Описание инструментов

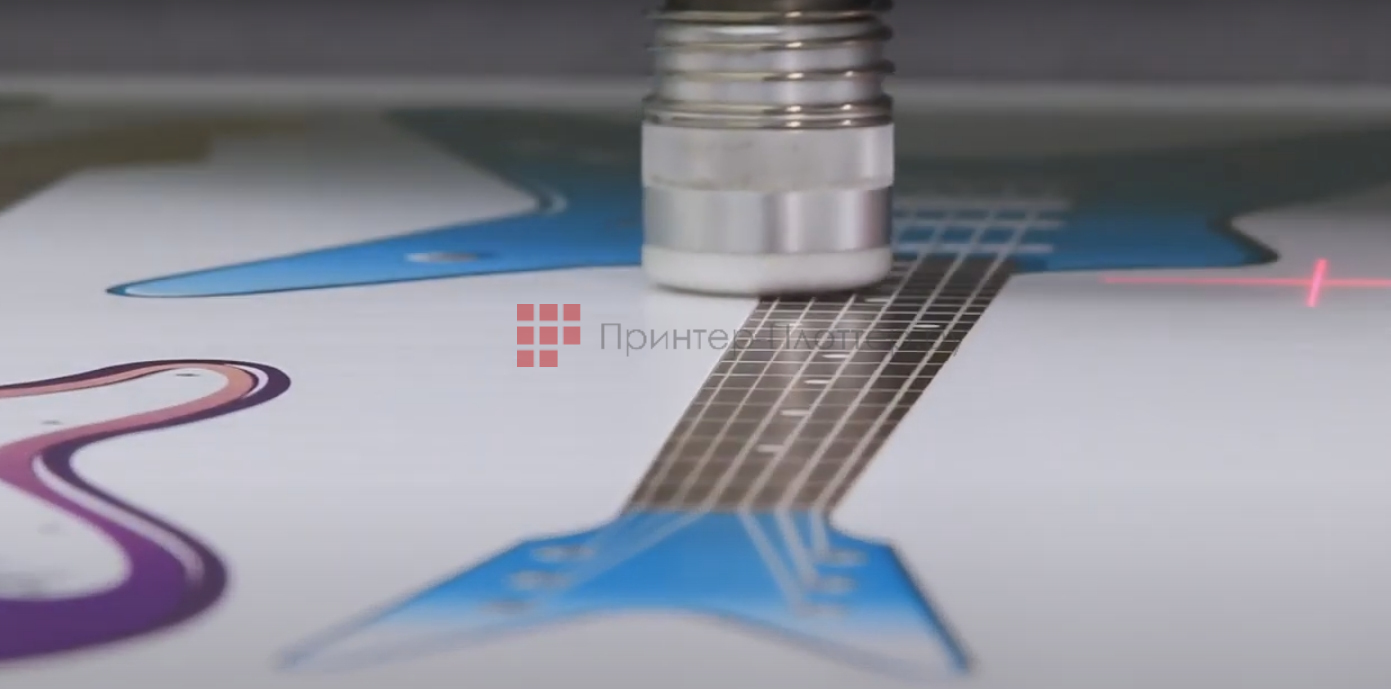

Функция черчения (стержни)
Данный инструмент предназначен для нанесения рисунка, разметки, либо изготовления чертежа, на различных материалах в соответствии с заданной программой. Стержень вставляется на место ножа флюгерного типа. Он, также, как и нож, подпружинен, что предотвращает надрыв материала, при слишком сильном давлении на него. В качестве стержня используются стандартные сменные стержни для шариковых ручек.
Функция перфорации
Данный тип резки используется для надсечки материала, то есть для несквозного реза и последующего сгиба изделия по линии надсечки. Задача такая же, как и у биговочных колес. Применяется при работе с более плотными материалами, такими как прессованный картон.

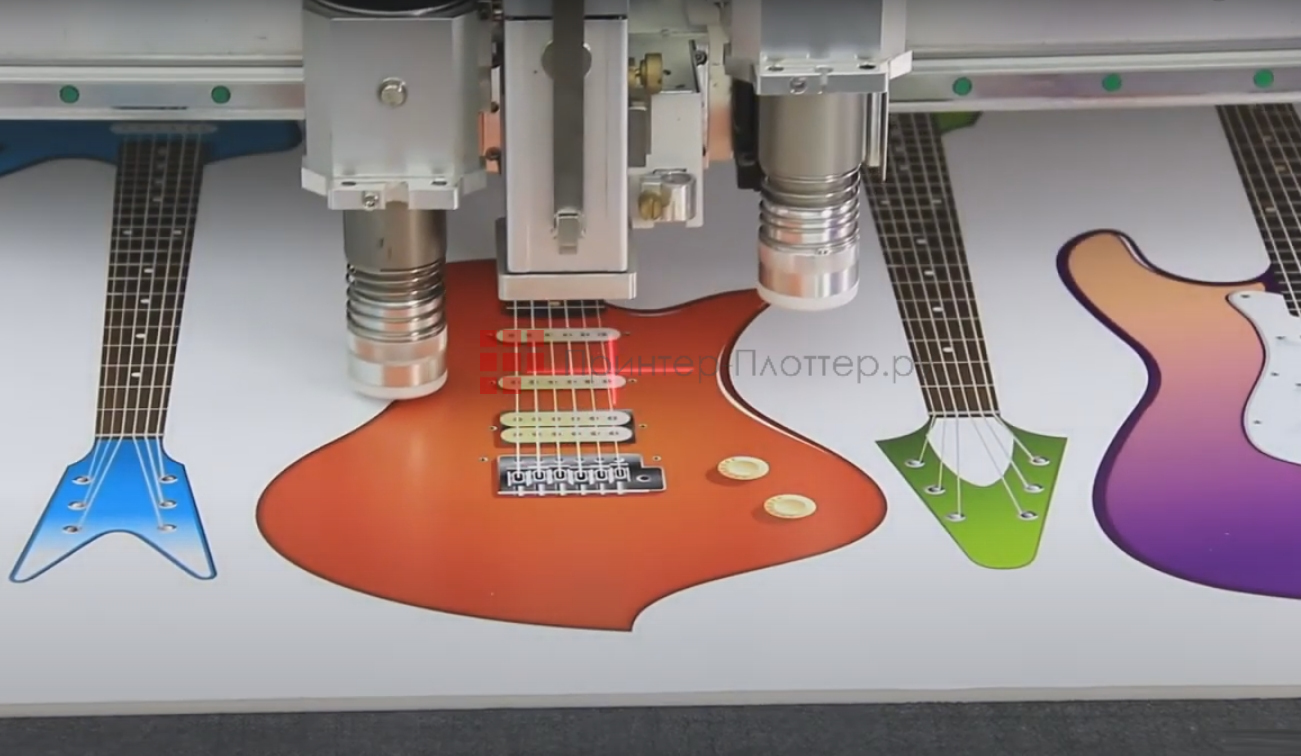

Лазерная указка
На плоттере предусмотрены две лазерные указки (кресты) для более удобного и быстрого позиционирования материала. С помощью них можно быстро выставлять перпендикулярность листа, относительно осей плоттера. Одна указка находится на режущей голове, а вторая установлена левее, на специальной подвижной платформе. Движение платформы осуществляется по ширине станка (по оси X) и находится четко в одной плоскости, относительно указки, установленной на режущей голове. Основное предназначение данных указок — упрощение позиционирования материала, в котором необходимо произвести резку по уже напечатанному изображению. Для этого при печати, по краям листа, делают специальные метки в виде крестов. По ним производится выставление материала на столе планшетного режущего плоттера.
Статичный нож
Данный тип ножа используется для резки тонких материалов (до 1,5 мм) — ПВХ пленка, магнитный винил, кожа, текстиль, офсетная бумага, самоклеящаяся бумага. Данный нож не имеет отдельного привода и поворачивается в ту сторону, куда его направляет рабочая голова.
Осциллирующий нож
Осциллирующий нож используется для резки таких материалов, как гофрокартон, вспененный ПВХ, бумага, картон, композитные материалы, кожа, текстиль. Данный нож совершает возвратно-поступательные движения вверх-вниз, тем самым снижая и распределяя нагрузку на лезвие ножа. Поворот ножа осуществляется на строго заданный угол, с помощью серводвигателя с обратной связью.
Биговальный инструмент
Плоттер оснащен сменными биговочными колесами для картона разного типа и толщины. Основная задача данного инструмента, осуществлять биговку. Используется при производстве упаковки из гофро- и прессованного картона. Инструмент осуществляет поворот за счет серводвигателя.

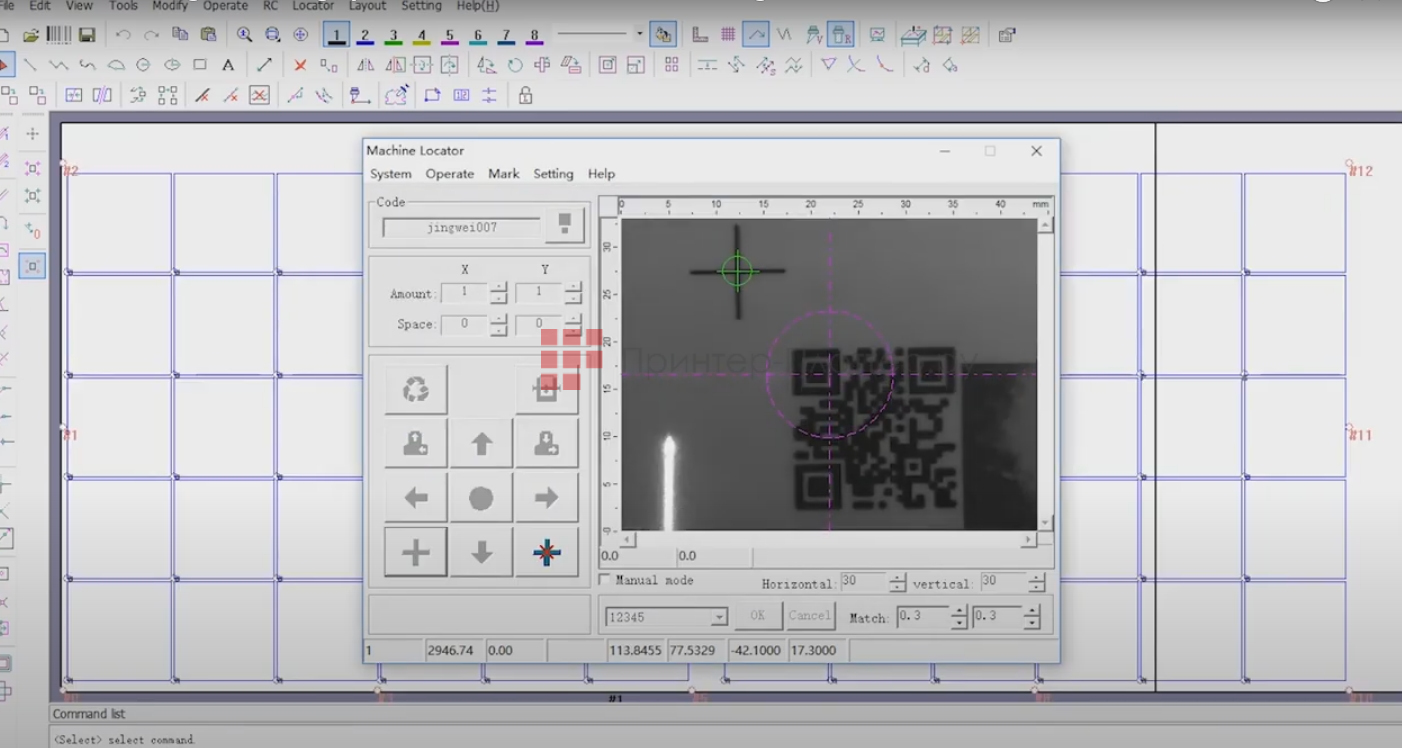

Программное обеспечение
JWEI CB03II-2516RM совместим с различными CAD программами и программами для графического дизайна — Adobe Illustrator, CorelDRAW, AUTOCAD, ArtiosCAD, Picador, Impact, OptiScout.
Характеристики
- Формат плоттера — 63 дюйма (1600 мм, A0+)
- Режимы работы — перфорация, резка, биговка, черчение
- Тип подачи материала — планшетный
- Тип стола — конвейерный, вакуумный
- Максимальная толщина материала — 50 мм
- Скорость резки — 1200 мм/с
- Область резки — 1600 х 2500 мм
- Точность выполнения операций — 0,05 мм

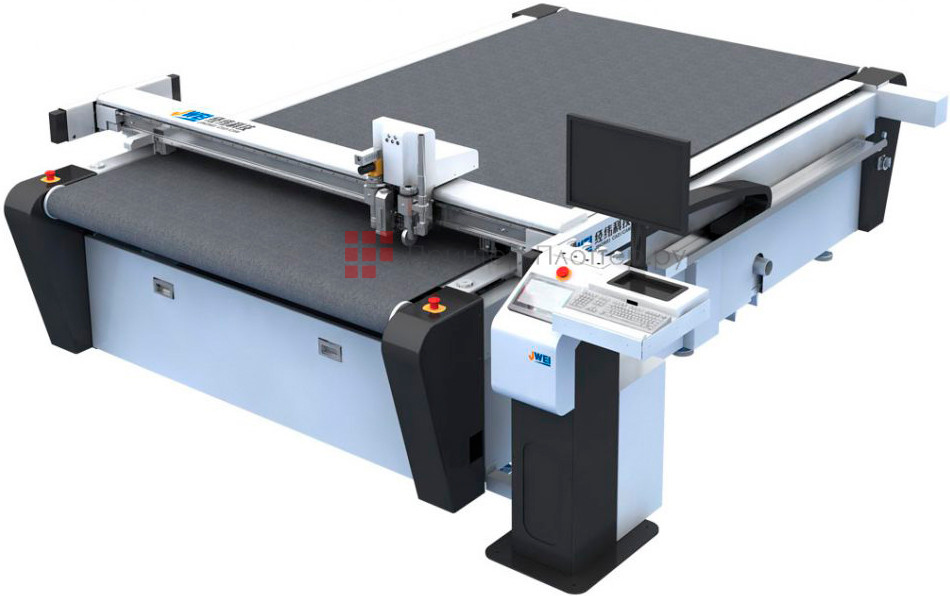

Купить JWEI CB03II-2516RM
