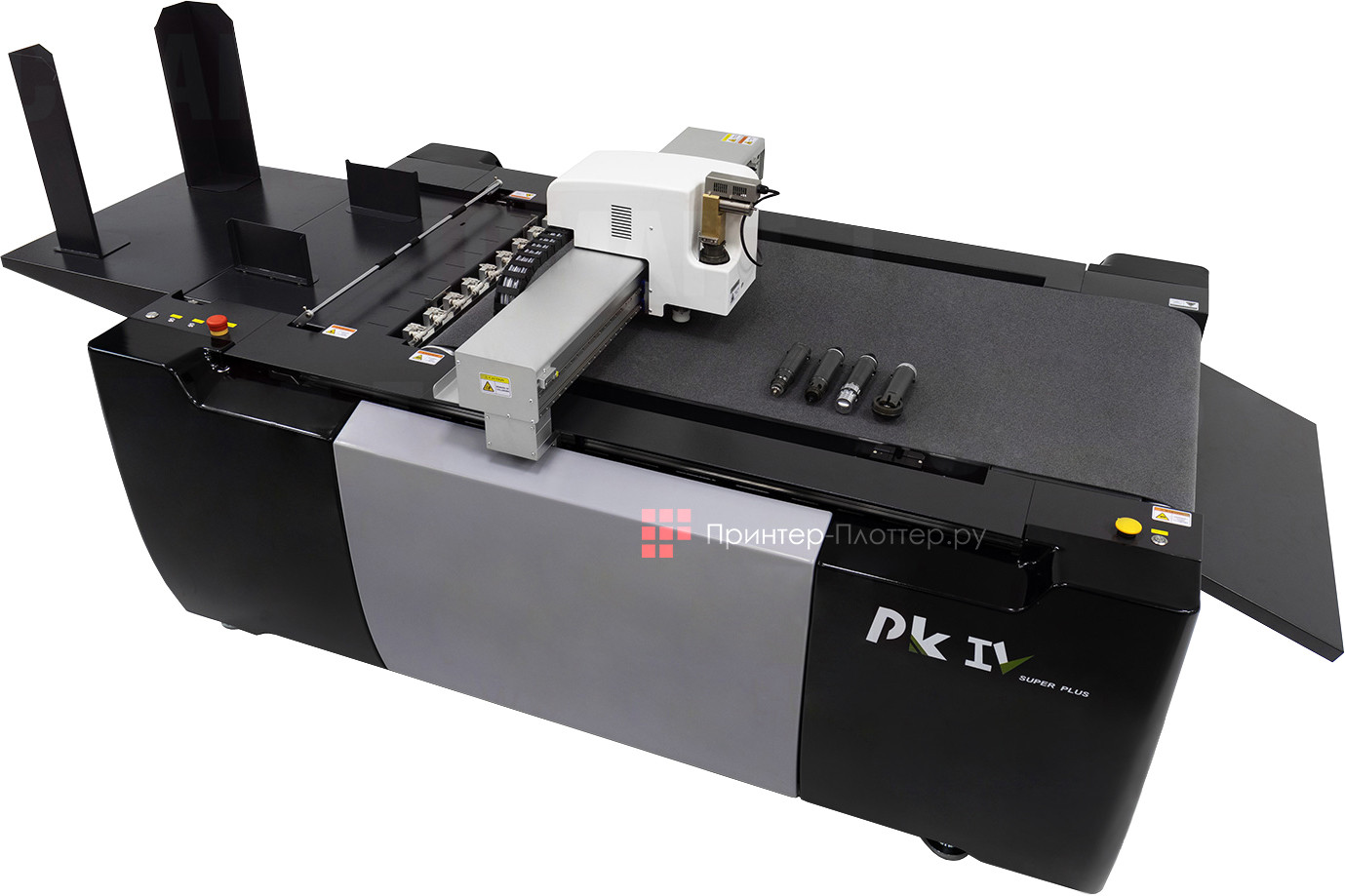

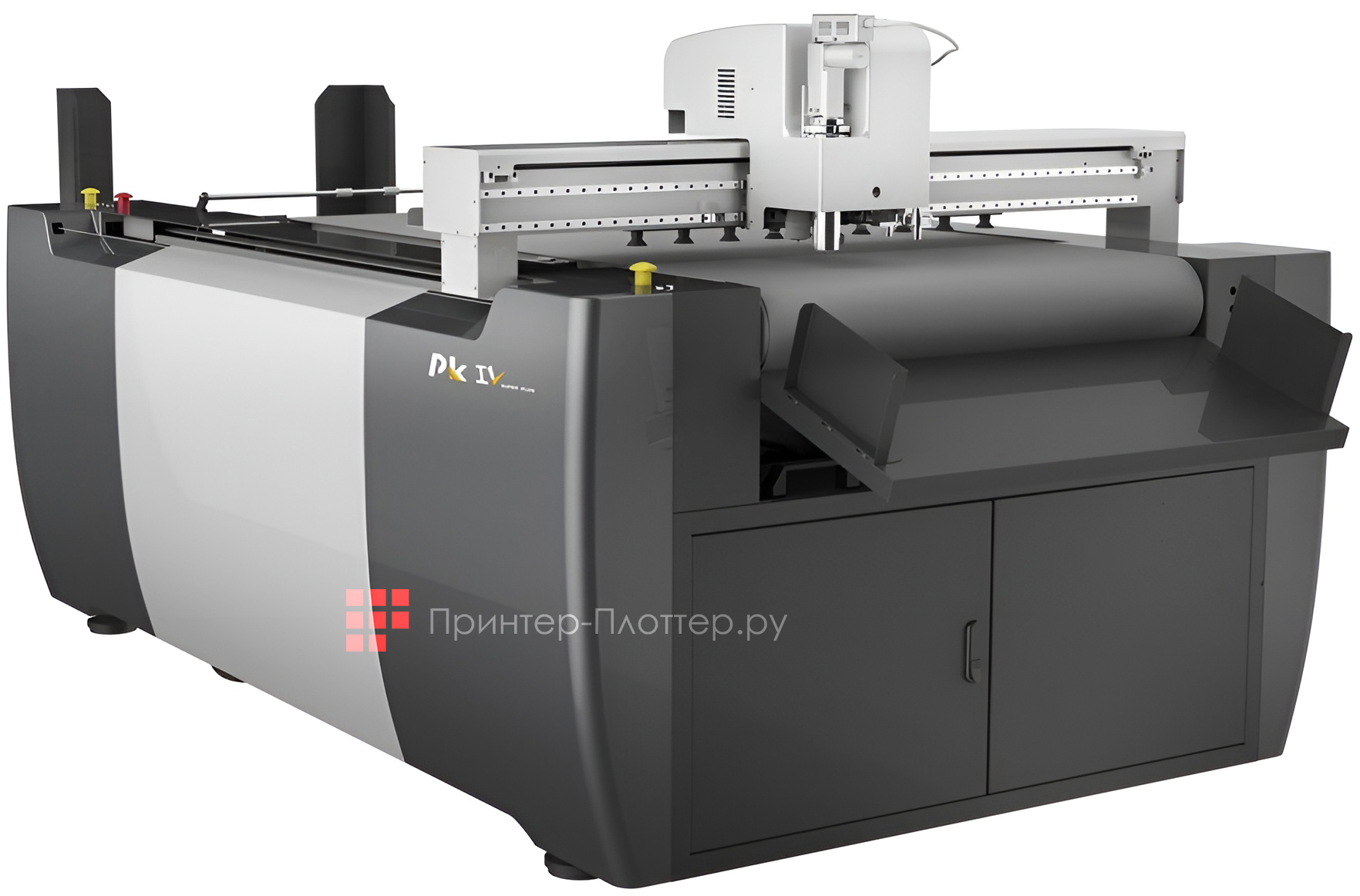

Режущий плоттер iECHO PK4-0912
За консультацией по данному оборудованию, организации демо-показа и подбору комплексного решения вы можете обратиться к специалисту:
• Капранов Алексей: 8 495 565-35-74 доб. 108, 8 800 775-35-94 доб. 108; 108@printer-plotter.ru
Описание iECHO PK4-0912
iECHO PK4-0912 — новейший планшетный режущий плоттер. Представляет собой экономичную и полностью автоматизированную систему для фигурной резки, надсечки, биговки, перфорации и маркировки листовых материалов форматом до A0.
Встроенная в плоттер автоматизация обработки заданий заметно увеличивает общую производительность оборудования и сокращает количество простоев.
Назначение
Режущий плоттер iECHO PK4-0912 — отличное дополнение к полиграфическому оборудованию, такому как цифровые машины Xerox, Konica Minolta, Ricoh, Canon, HP и офсетным комплексам Heidelberg, KBA, RYOBI, Komori.
Компактный станок с интеллектуальными функциями является оптимальным решением для оперативного производства полиграфической продукции небольшими тиражами по индивидуальному заказу. Соответствуя высоким требованиям современных производств, он прекрасно подойдет компаниям, работающим на рынке рекламы, POS-материалов и упаковки.
Возможность комбинирования контурной резки, надсечки и биговки
- Резка этикеток любой формы
- Резка/надсечка стикеров
- Резка/биговка картона любого типа
- Высокочастотный электрический осциллирующий нож дает возможность работать с такими материалами, как гофрокартон, микрогофрокартон и пенокартон

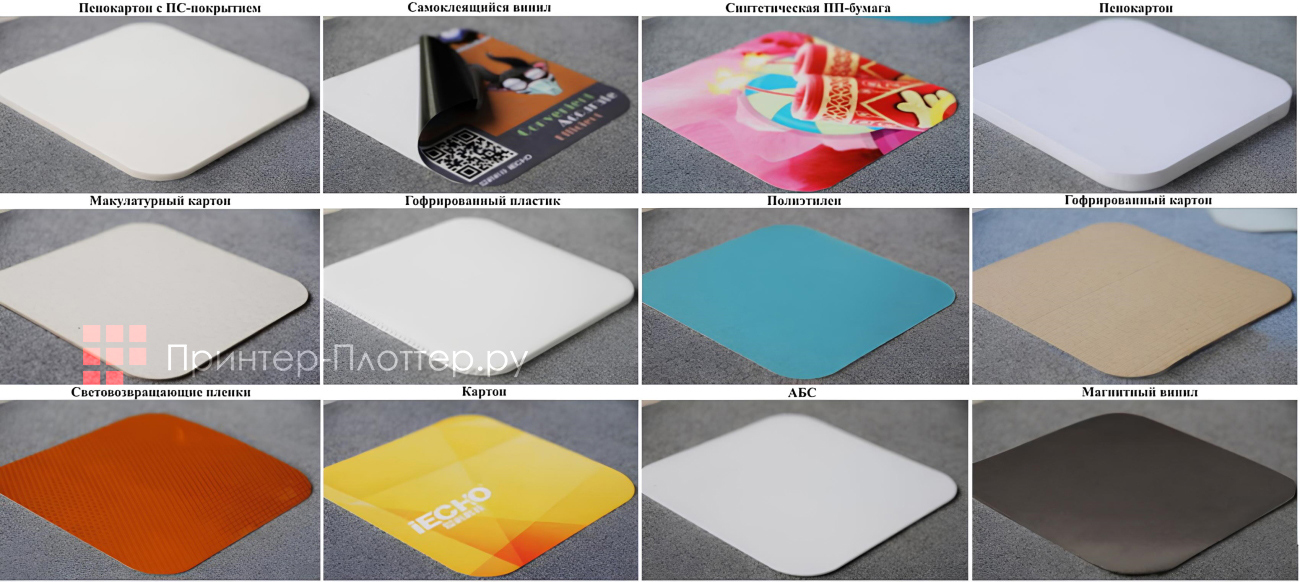

Используемые материалы

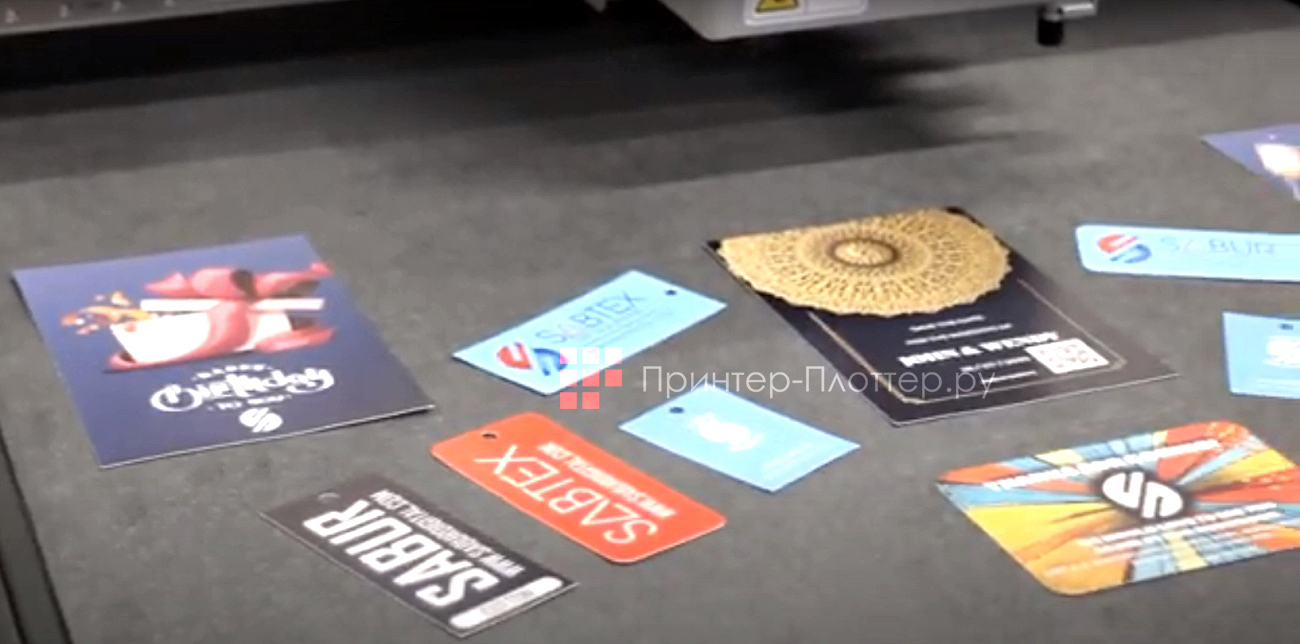

Области применения
- Этикетки, наклейки
- POS-материалы (наклейки, этикетки, шелфтокеры, стопперы, вобблеры, ценники, диспенсеры, декоративные магниты, бирки)
- Упаковка
- Полиграфическая продукция (брошюры, флаеры, папки, открытки)
- Дорожные и предупреждающие знаки, знаки безопасности
- Приборостроение (гибкие клавиатуры, панели приборов, шильды)

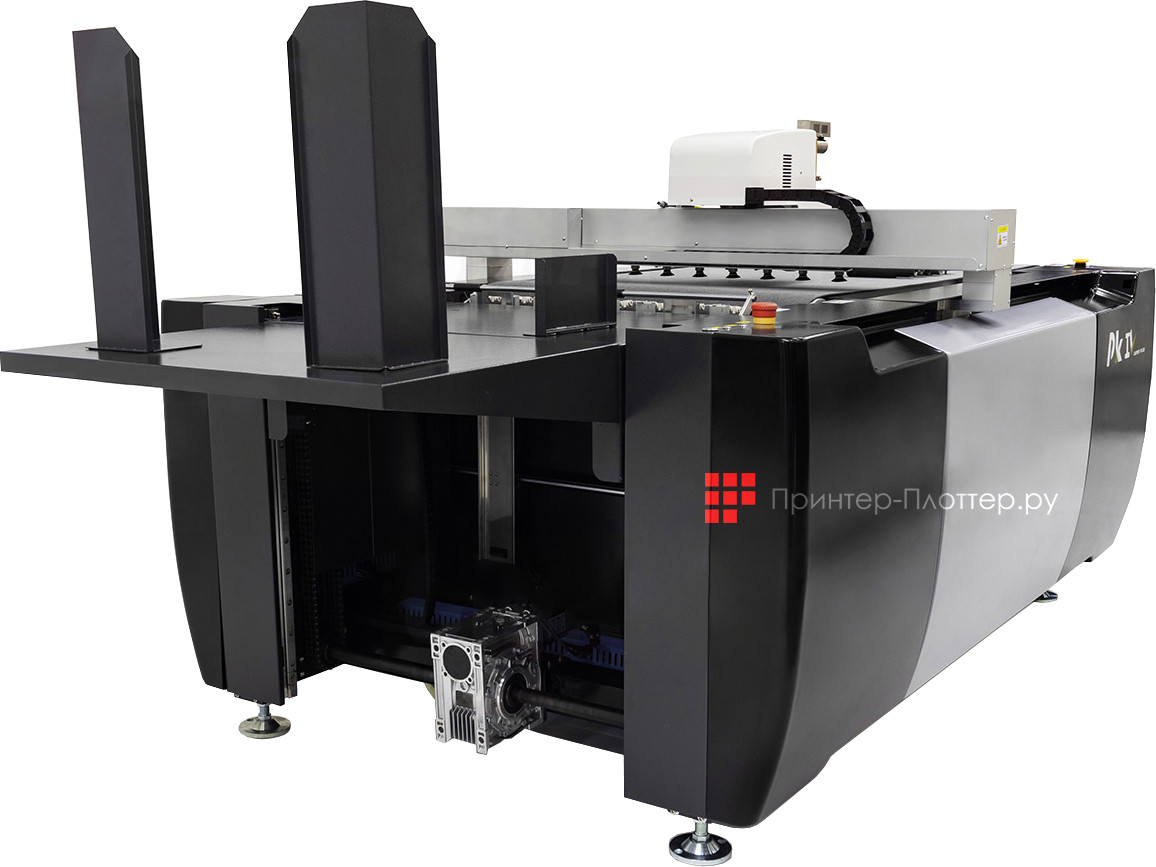

Особенности
- Совместимость с инструментами UCT, CTT, EOT, PCT от промышленных раскройных комплексов iECHO
- Подключение к однофазной сети 220 В
- Простое в использовании профессиональное программное обеспечение без необходимости в сложных предварительных настройках
- Встроенный компьютер с сенсорной панелью — опция (приобретается отдельно)
- Рулонная подача — опция (приобретается отдельно)
- Кнопка аварийной остановки для безопасности оператора
- Компактный современный дизайн
Надежная конструкция
Основание плоттера представляет собой стальную раму, усиленную несколькими поперечинами для повышения жесткости конструкции и улучшения точности обработки.
Для фиксации материала на рабочем столе во время резки используется высокоэффективная многозонная вакуумная система.
Система оптимизации автоматической подачи листов повышает точность их поступления на рабочий стол:
- Автоматический податчик непрерывно подает листы материала в зону резки
- Конвейерная лента автоматически отправляет готовый крой в зону сбора
Электронная часть станка расположена исключительно компактно и удобно для обслуживания. Весь блок собран в соответствии со всеми международными требованиями к промышленной электропроводке.

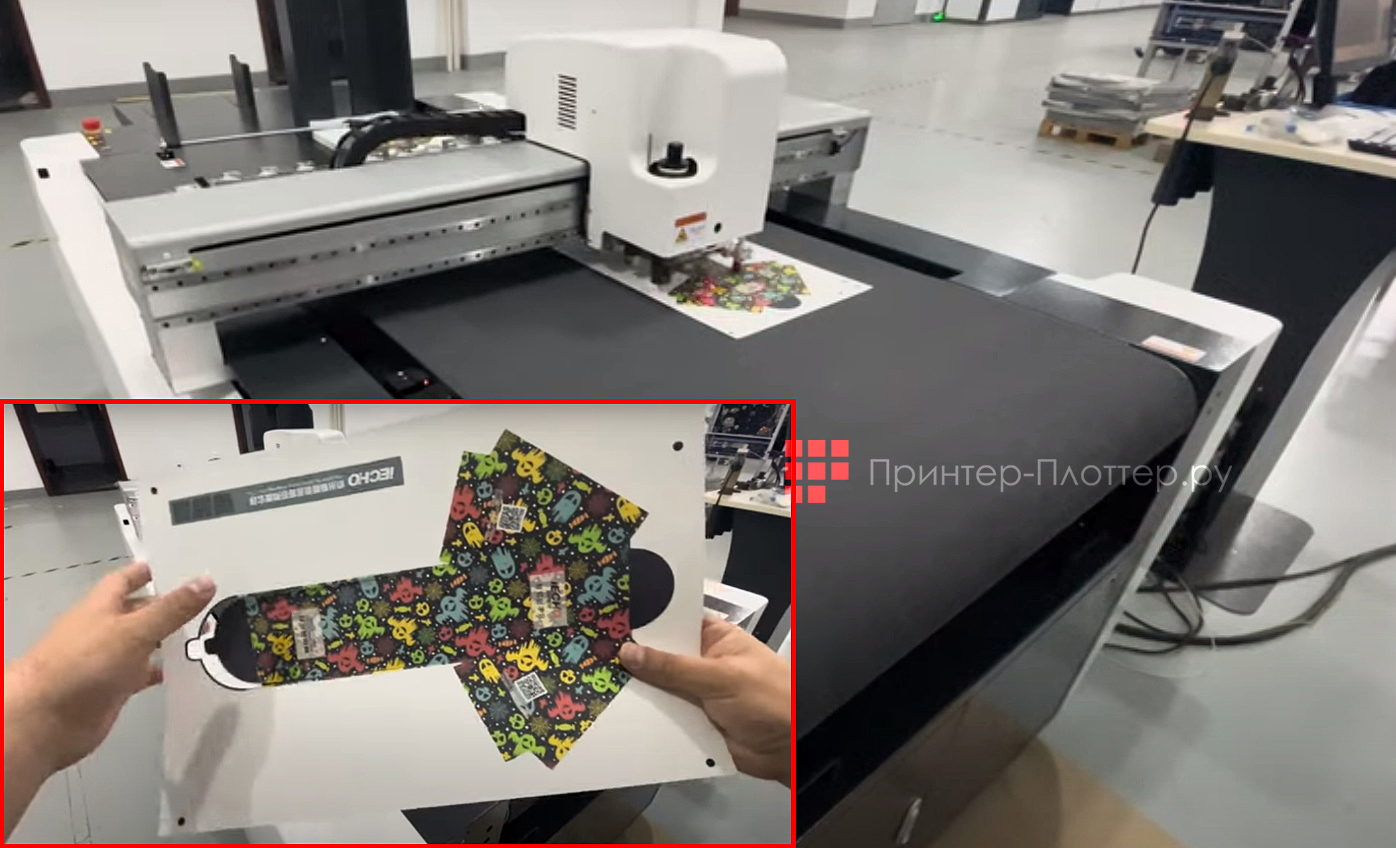

Система высокоточного автоматического позиционирования
iECHO PK4-0912 оборудован CCD-камерой высокой четкости, которая обеспечивает точное позиционирование различных материалов в автоматическом режиме и прецизионную контурную резку, исключая тем самым проблемы, обусловленные человеческим фактором. Благодаря CCD-камере плоттер автоматически сканирует метки и выполняет безошибочную контурную резку без вмешательства оператора.
Для удовлетворения различных требований к обработке материалов и абсолютной гарантии точности резки предусмотрены несколько способов позиционирования.

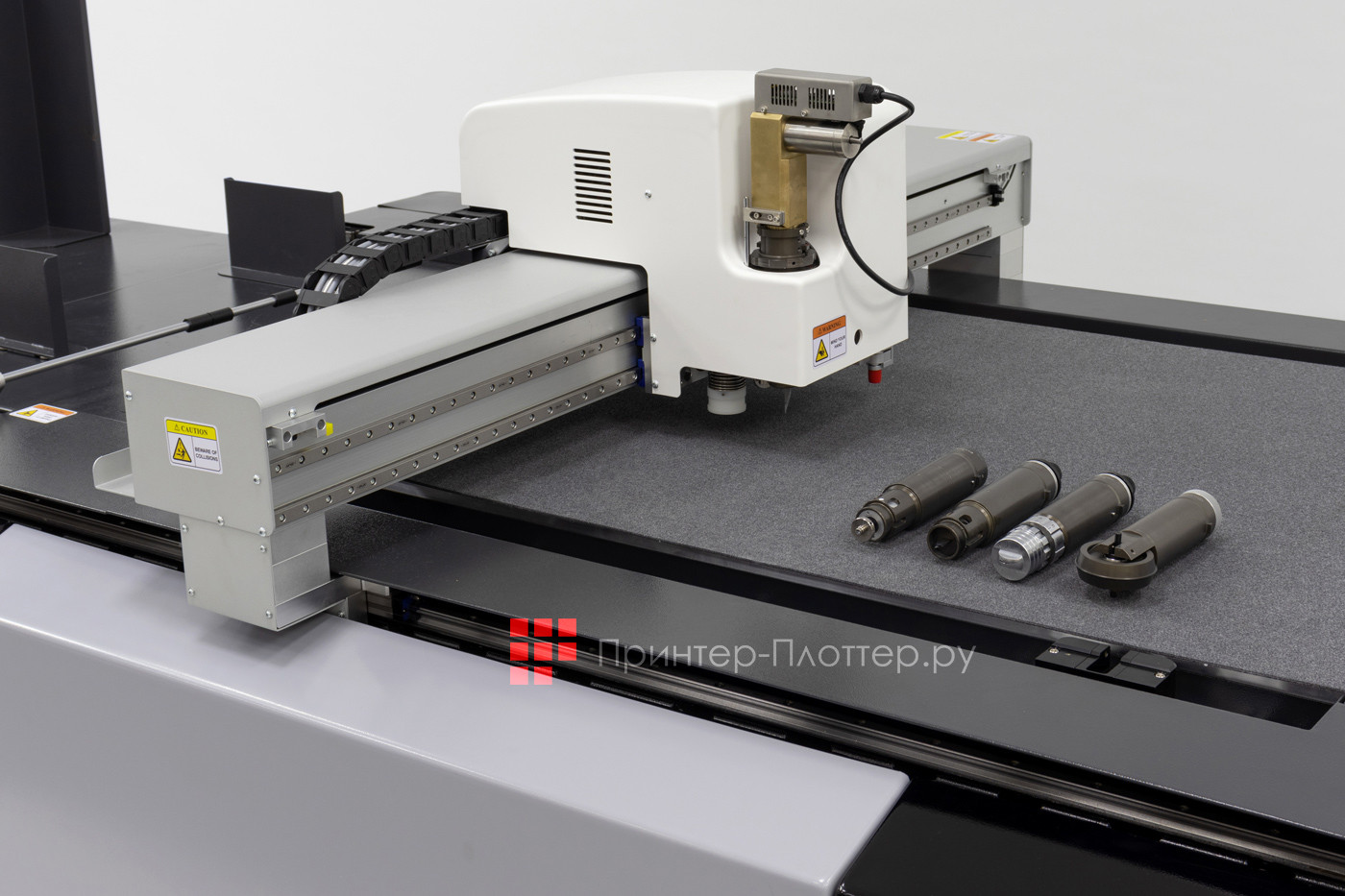

Совместимость с широким набором инструментария
iECHO PK4-0912 совместим с широким набором инструментария раскройщиков iECHO серий BK, BK3, BK4, TK4S и SK2. Доступны три типа инструментов с возможностью их автоматического переключения.
Для расширения универсальности в плоттере могут использоваться и другие инструменты, предлагаемые компанией iECHO.
Усовершенствованная система флюгерных ножей
Флюгерные ножи в основном используются для резки самоклеящихся ПВХ-пленок (для производства этикеток).
Новая конструкция флюгерных ножей с электродинамическим сервоприводом позволяет максимально стабилизировать настройки режущего инструмента, что обеспечивает исключительно точную резку без отклонений ее параметров от заданных установок.
- Два флюгерных ножа имеют независимую настройку давления и глубины резки, что делает работу более удобной при частой смене материалов для резки
- Точное позиционирование инструментов достигается за счет возможности регулировки положения их режущей кромки
- Прецизионные настройки ножей позволяют точно и на высокой скорости прорезать пленку, не касаясь подложки
Биговальный инструмент
Биговальный инструмент предназначен для нанесения линий сгиба на картон, гофрированный картон, гибкий полипропилен, непластифицированный тонкий ПВХ и другие материалы, используемые в производстве упаковки. Линии биговки получаются четкие. Развертки легко складываются.
Для получения наилучших результатов обработки для этого инструмента предусмотрены различные биговальные колеса. Максимальное давление инструмента — 6 кг.
Электрический осциллирующий инструмент (EOT)
Осциллирующий инструмент EOT с поступательно-возвратным перемещением в вертикальной плоскости подходит для резки материалов средней плотности — картона, поверхностно и вертикально гофрированного картона, сотовых материалов, ПВХ, ПП, ЭВА, пенополиэтилена.
Инструмент режет материал за счет высокочастотной вибрации, которую обеспечивает двигатель постоянного тока. Позволяет резать материалы толщиной до 16 мм.
Особенностью осциллирующего инструмента EOT является возможность качественной резки кривых с радиусом изгиба всего 1,5 мм (при правильном подборе лезвия).
Универсальный тангенциальный инструмент (UCT)
Тангенциальный нож наилучшим образом подходит для высокоточной скоростной резки различных материалов толщиной до 5 мм.
Нож KissCut
Инструмент KissCut предназначен для качественной резки самоклеящихся ПВХ-пленок для изготовления рекламных аппликаций и наклеек. Он позволяет прорезать пленку строго до подложки, при этом не провоцируя в процессе резки отделение одного слоя материала от другого.
Функциональные возможности
- Настройка отображения и расположения каждого ярлыка в соответствии с привычками и предпочтениями дизайнера/оператора
- Установка положения, в котором остановится инструментальный модуль после выполнения задания
- Установка времени автоматического выключения/выключения вакуумного насоса

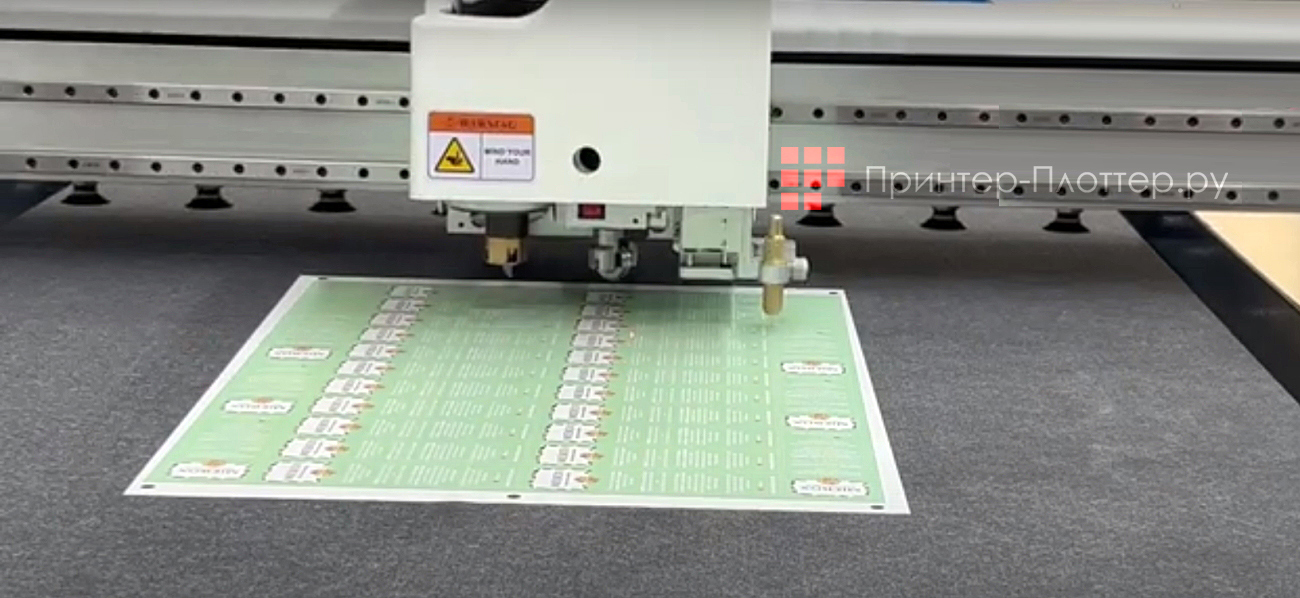

Функция автоматического останова каретки
Для защиты оператора от возможной травмы и рабочего инструмента от контакта с материалом на каретке плоттера установлены датчики, реагирующие на возникающее препятствие. В случае обнаружения помехи каретка автоматически останавливается и плоттер ставится на паузу до ее устранения.
Эта система позволяет не устанавливать дополнительных устройств для защиты оператора (например, ограждений) и избежать повреждения инструмента и всего инструментального блока.

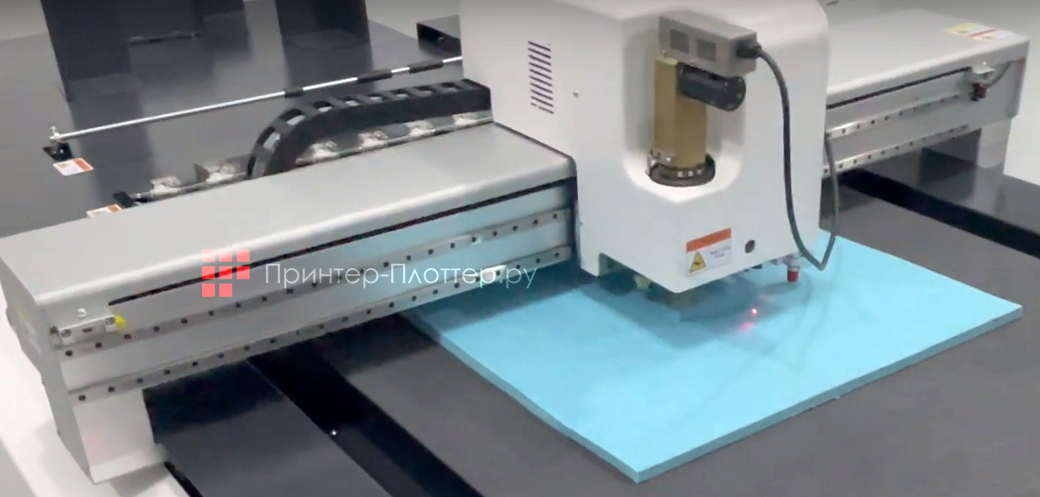

Система резки по QR-коду
В плоттере применяется система резки по QR-коду благодаря чему обработка материалов производится в автоматическом режиме, не требуя внимания оператора.
Функция сканирования QR-кода позволяет извлекать соответствующие файлы резки, сохраненные на компьютере, и обеспечивает быстрый старт рабочих операций. Далее система по завершению предыдущего задания на основании данных, полученных из штрихкода, считываемого специальной камерой, загружает следующий файл раскроя.

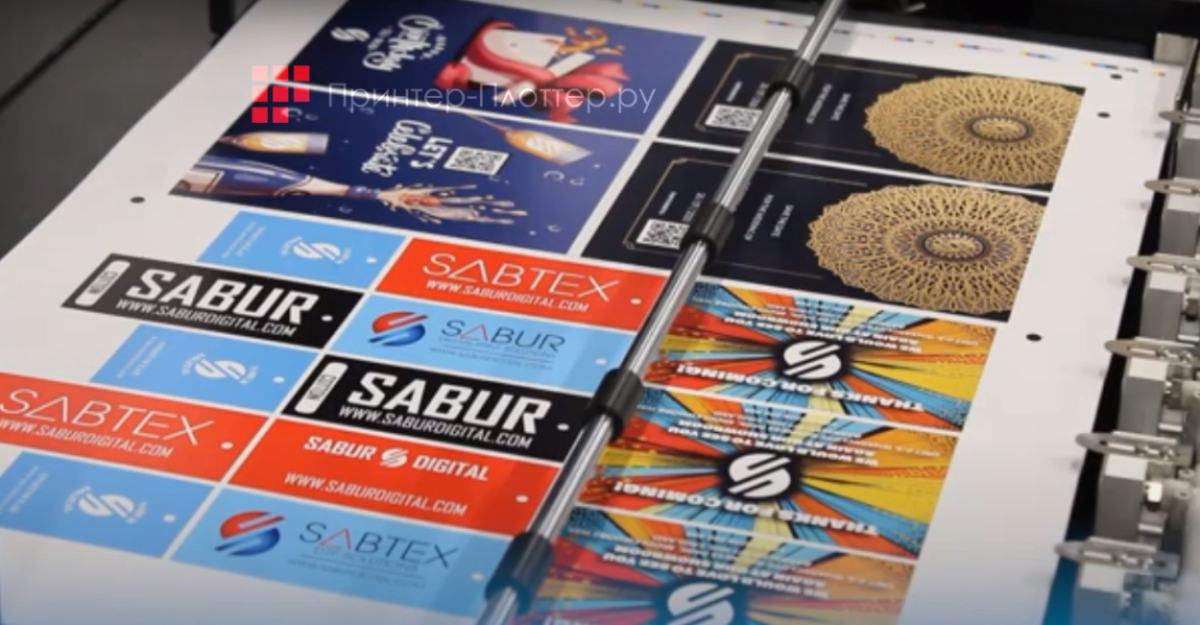

Автоматическая подача материала
Полностью автоматическая система листовой подачи существенно повышает производительность и делает рабочий процесс наиболее эффективным. Сразу после завершения задания автоматический конвейер очень аккуратно укладывает обработанный материал в приемный лоток.
Опционально плоттер iECHO PK4 может комплектоваться рулонной подачей (приобретается отдельно) для многотиражного производства этикеток, наклеек и другой продукции из самоклеящихся пленок.
Мощный компьютер с сенсорным дисплеем (опция)
Плоттер iECHO PK4-0912 может быть оснащен промышленным компьютером под операционную систему Windows с установленным на нем управляющим программным обеспечением iECHO и поддерживающим связь по Wi-Fi, что является наиболее прогрессивным и удобным.
Большой сенсорный экран компьютера позволяет оператору обходиться без клавиатуры и мыши, чем обеспечивает максимальное удобство управления плоттером, повышенную производительность и исключительную компактность системы управления.

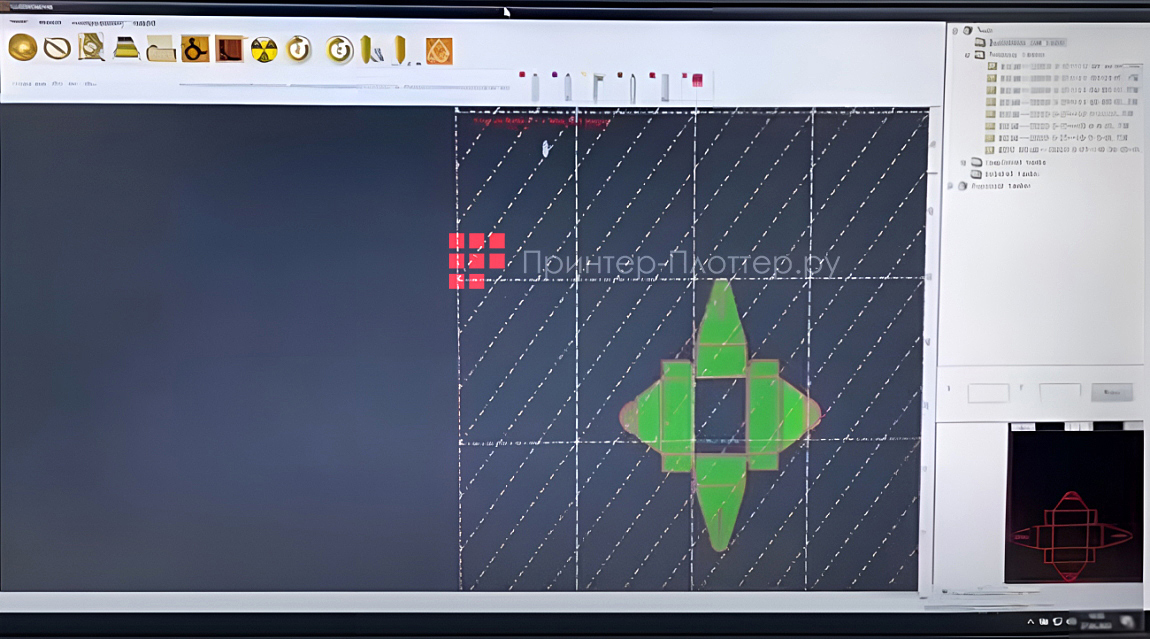

Программное обеспечение
Плоттер оснащен профессиональным программным обеспечением для проектирования, облегчающим работу дизайнера.
- Запускается одним щелчком мыши
- Поддерживает большое число форматов
- Полностью согласовано с программным обеспечением для проектирования упаковки — ArtiosCAD, KASEMAKE, BOX-vellum, Package Magician
- Автоматически сопоставляет данные с резкой, биговкой, нанесением пунктирных линий и другими операциями без дополнительных ручных настроек
- Плагин Marking Point помогает автоматически генерировать реперные метки
- Имеется шесть способов позиционирования, совместимых с различными реперными метками
- Производит автоматическое соединение сегментов в файле резки для повышения эффективности работы
- Осуществляет автоматическое назначение и генерацию пунктирных линий в файле резки
- Для удобства управления предусмотрена система IBrightCut
- Скоростные онлайн-сервисы (включая удаленную диагностику) доступны через модуль облачного хранилища
- Обновляет систему удаленно
Преимущества
- Формат плоттера — 35,4" (900 мм, A0)
- Скорость резки — 1200 мм/с
- Область резки — 900 x 1200 мм
- Высота стопы — 400 мм
- Тип подачи материала — планшетный
- Прижим материала — конвейерная лента с вакуумом
- Контурная резка
- Оптический датчик (резка по меткам)
- Авторезак для бумаги
- Интерфейс — USB
