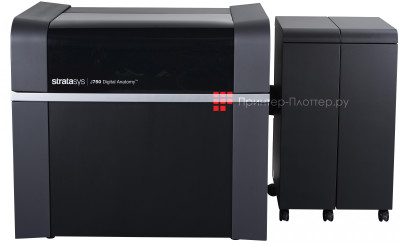

3D-принтер Stratasys J750 Digital Anatomy

Описание Stratasys J750 Digital Anatomy

Stratasys J750 Digital Anatomy — цифровой анатомический 3D-принтер для печати медицинских моделей органов человека с невероятной реалистичностью, точно отображая как внешний вид, так и реакцию тканей человека. Эта машина идеально подходит для медицинских и учебных учреждений, для обучения хирургов и тестирования нового медицинского оборудования. Этот цифровой анатомический 3D-принтер специально предназначен для печати реалистичных органов и частей тела.

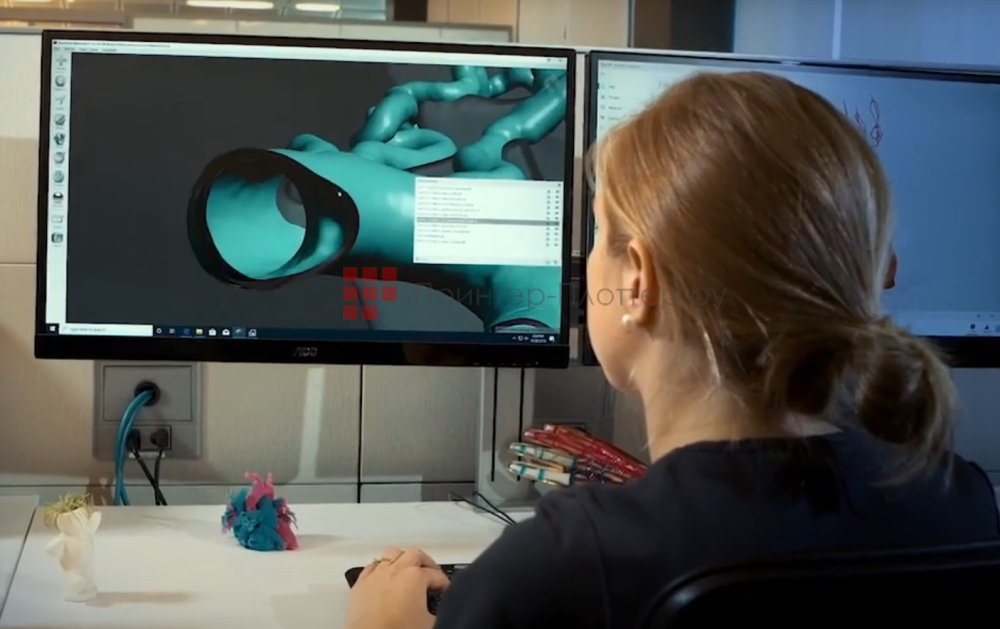

Применение

Принтер Stratasys J750 Digital Anatomy поставляется с предварительно запрограммированным рядом анатомических приложений, разработанных в сотрудничестве с производителями медицинского оборудования, научно-исследовательскими учреждениями мирового уровня, больницами и медицинским персоналом.

• Сердце.3D-печать долговечных моделей сердца в соответствии с реальным образцом. Их анатомически точная структура позволяет разрезать, накладывать швы и заплатки, а также вставлять и развертывать импланты, что делает эти модели бесценным инструментом в процессе обучения и повышения квалификации медицинского персонала.
• Сосуды. 3D-печать сосудов для экспериментов и обучения: возможность ввести проводники и катетеры в модели сосудов, развернуть клапаны, трансплантаты и закрывающие устройства. Моделирование реального кровотока с помощью активной петли потока. Эмуляция кальцификатов для диагностики под рентгеноскопией.

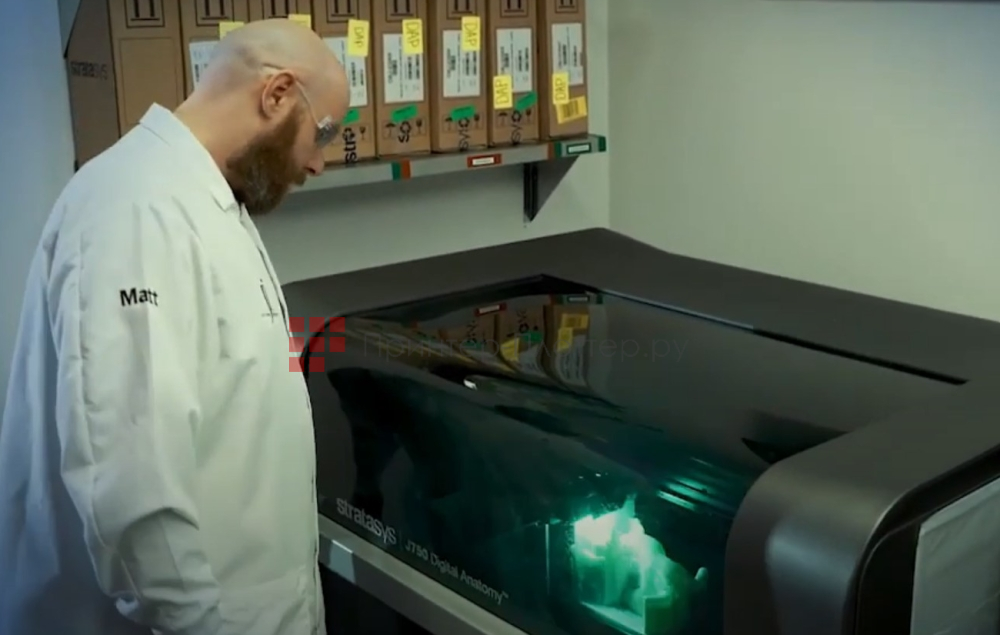

Возможности принтера

• С новыми базовыми материалами, специально разработанными для этого принтера создаются модели, которые выглядят и ощущаются как ткани человека
• Возможно использование для более быстрого тестирования и сертификации медицинского оборудования, для помощи медицинскому центру быстрее переходить на использование новых технологий
• Снижение необходимости в проведении исследований на животных и трупах, возможность проводить тесты и тренироваться где угодно
• Сокращение затрат на обучение до 70 процентов по сравнению с использованием традиционных симуляторов, исследованиями на животных и использованием тел умерших людей

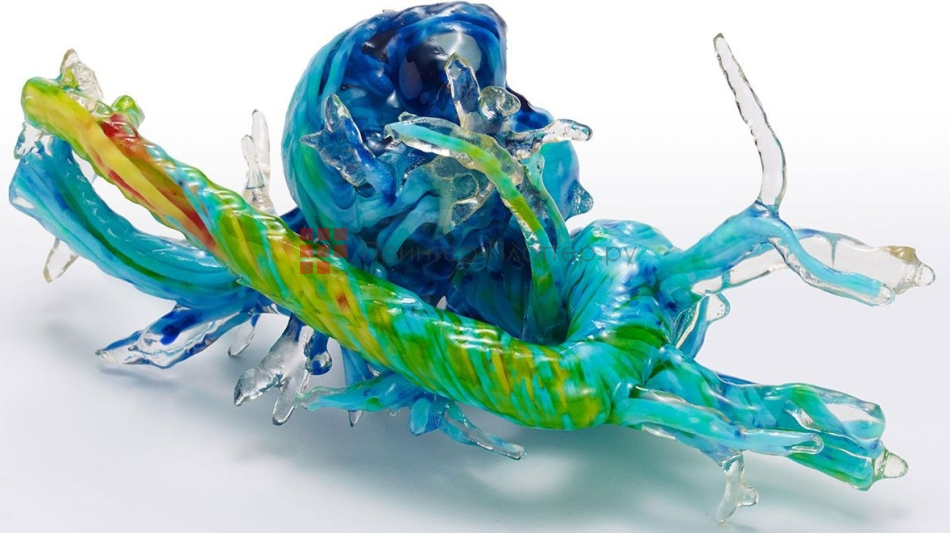

Технология печати PolyJet

PolyJet — технология 3D-печати, основанная на послойном отверждении жидкого фотополимерного материала под воздействием ультрафиолетового излучения. Используется для изготовления готовых деталей и законченных объектов, выжигаемых моделей, прототипов для функционального тестирования, мастер-моделей для создания литейных форм или вакуумной формовки. Основным достоинством технологии является высокое качество поверхностей готовых изделий, отличные физические и механические свойства прототипов (включая стабильность геометрических размеров), точность, скорость построения, возможность обработки поверхности (склейка, покраска), вымываемая поддержка.

Принцип построения изделий по технологии PolyJet

Печатающий блок 3D-принтера тонкими слоями (16/30 мкм) распыляет материал модели и материал поддержки, согласно данным математической 3D-модели. Каждый слой полимеризуется светом ультрафиолетовой лампы сразу же после нанесения. В итоге получается объект, не требующий какой-либо дополнительной обработки поверхности. Модель, отпечатанную по технологии PolyJet, можно использовать сразу же после завершения процесса печати.

Точность построения

Технология PolyJet обеспечивает высокую точность построения в 0,02–0,085 мм для объектов размером до 50 мм. Для объектов более 50 мм точность построения варьируется в пределах от 0,1 до 0,2 мм. Точность печати зависит от геометрии модели, параметров ее построения и ориентации, а также используемого материала.

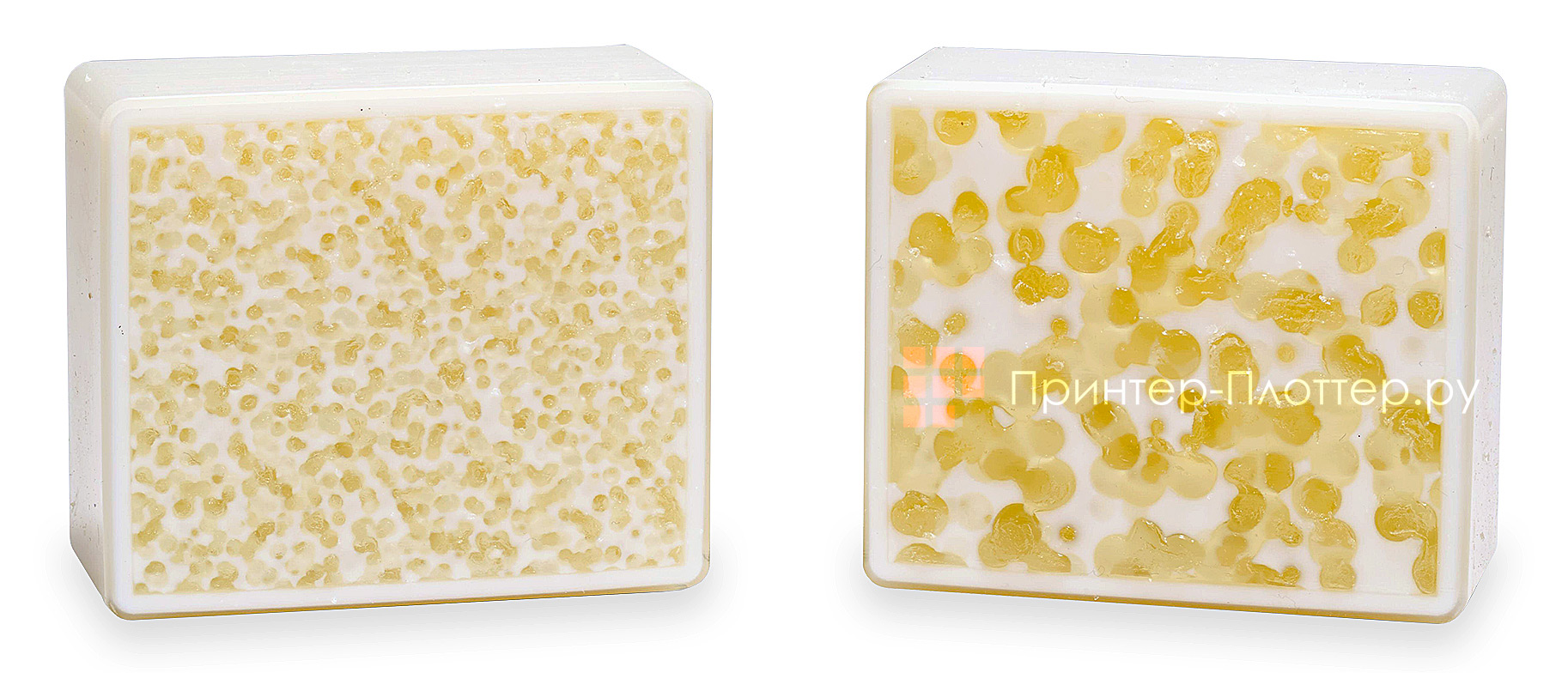

Доступные материалы

В линейке материалов, используемых для печати по технологии PolyJet, возможен выбор твердых, гибких, полупрозрачные и прозрачных материалов, а так же биосовместимых материалов, имеющих соответствующие сертификаты.

Материал поддержки

В процессе построения сложных изделий часто присутствуют различные полости, нависающие конструкции. Для предотвращения их обрушения все пустоты под такими элементами заполняются специальным материалом — материалом поддержки. Кроме того, такой материал служит дополнительной страховкой при печати тонких стенок и сложных структур.

Обработка модели после завершения 3D-печати

• Удаление материала поддержки. В технологии PolyJet используется универсальная вымываемая поддержка. Материал поддержки может быть удален вручную.
• Отсутствие дополнительной обработки поверхности готовых моделей. Поверхность модели, выращенной по технологии PolyJet, гладкая и прочная, и не нуждается в дополнительной обработке. Выращенные прототипы готовы к применению сразу же после завершения печати.
• Дополнительные возможности моделей. Выращенные прототипы легко клеить, шлифовать, сверлить и пилить, а так же красить, грунтовать, и наносить различные покрытия (никелировка, гальванопластика).

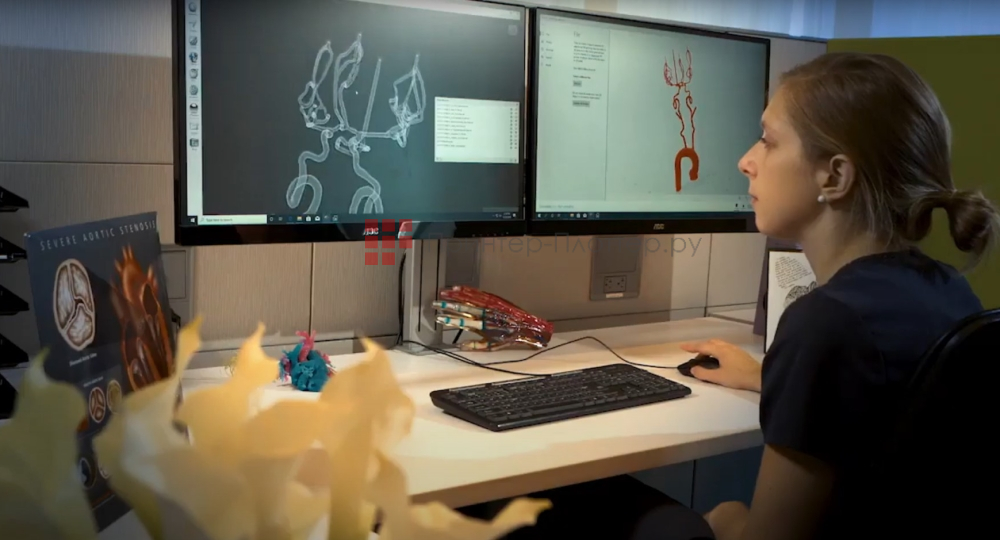

Реалистичные медицинские модели

Stratasys J750 Digital Anatomy основан на технологии 3D-печати, запатентованной компанией Stratasys. Этот цифровой анатомический принтер выводит технологию PolyJet на новый уровень. Используйте его возможности для создания моделей с невероятным набором мелких деталей и мельчайших структур, которые выглядят, ощущаются и функционируют как настоящие ткани человека, с истинной тактильной обратной связью. И все это можно сделать за одну операцию печати с минимальной постобработкой (покраска, шлифовка или сборка) или вовсе без нее.

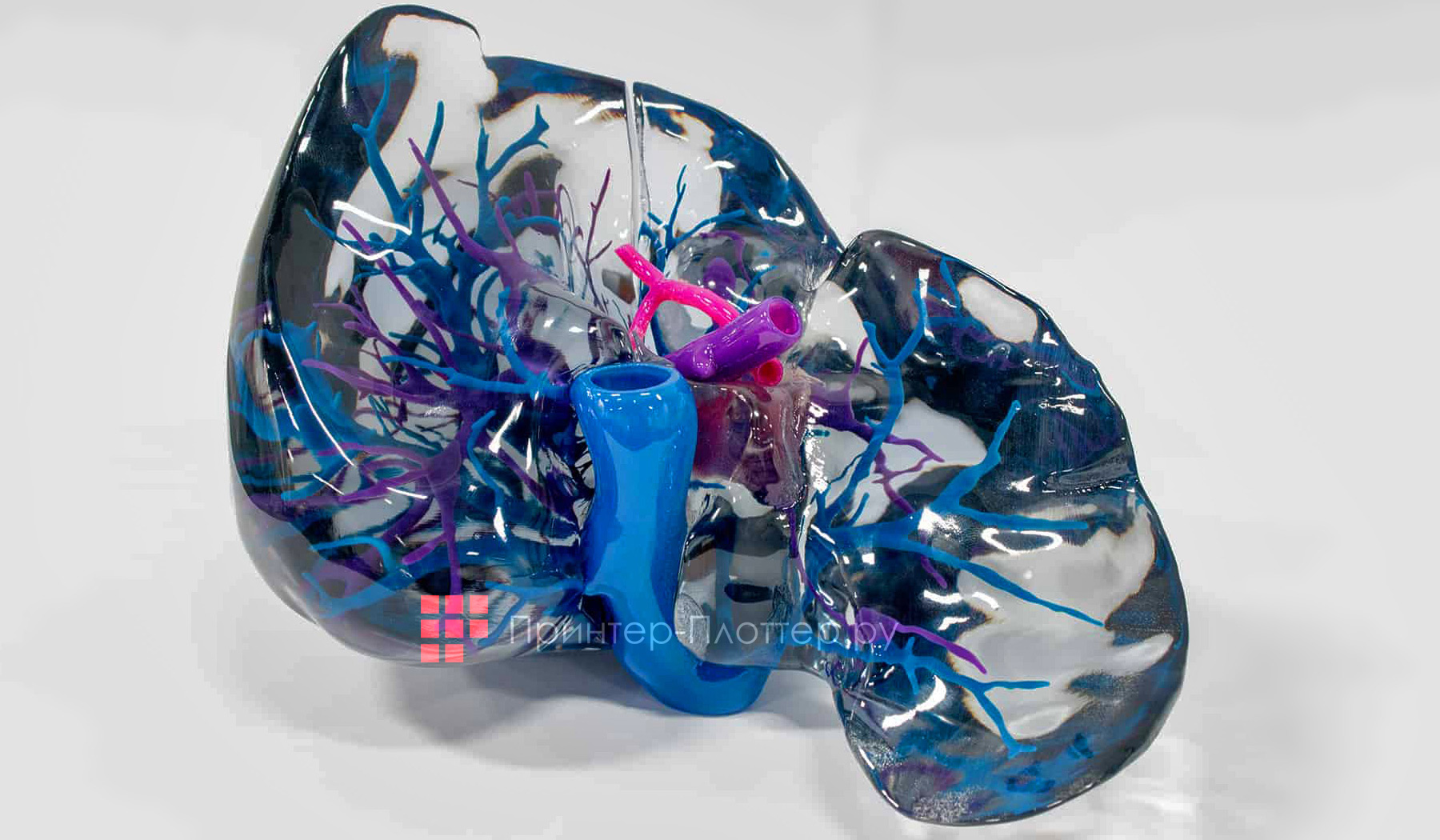

Создание сложных многотекстурных структур

Для 3D-принтера Stratasys J750 Digital Anatomy специально разработаны три новых базовых материала печати, с целью создания более 100 уникальных цифровых материалов. Для имитации анатомии сердца и сосудов человека на основе реальных снимков пациента достаточно использовать предустановленные настройки:

• используйте проприетарные проверенные приложения, предлагаемые для имитации анатомии сердца и сосудов человека на основе реальных снимков пациента;
• выберите из ряда анатомических деталей и свойств ткани для интеграции в вашу модель;
• создавайте модели сердца с функциональными связками, кольцом, клапанами и кальцификациями;
• варьируйте податливость в сосудистых моделях, чтобы воспроизвести как здоровые, так и больные сосуды.

Упрощенное изготовление моделей

Избавьтесь от работы наугад при выборе материала. Укажите часть тела, и материалы будут подобраны автоматически. Можно настроить степень каждого желаемого атрибута ткани. Гелеобразный поддерживающий материал может быть удален со сложных структур (например, небольшие кровеносные сосуды с внутренним диаметром и толщиной стенки всего 1,0 мм) с малым усилием или без него. Это упрощает дальнейшую постобработку.

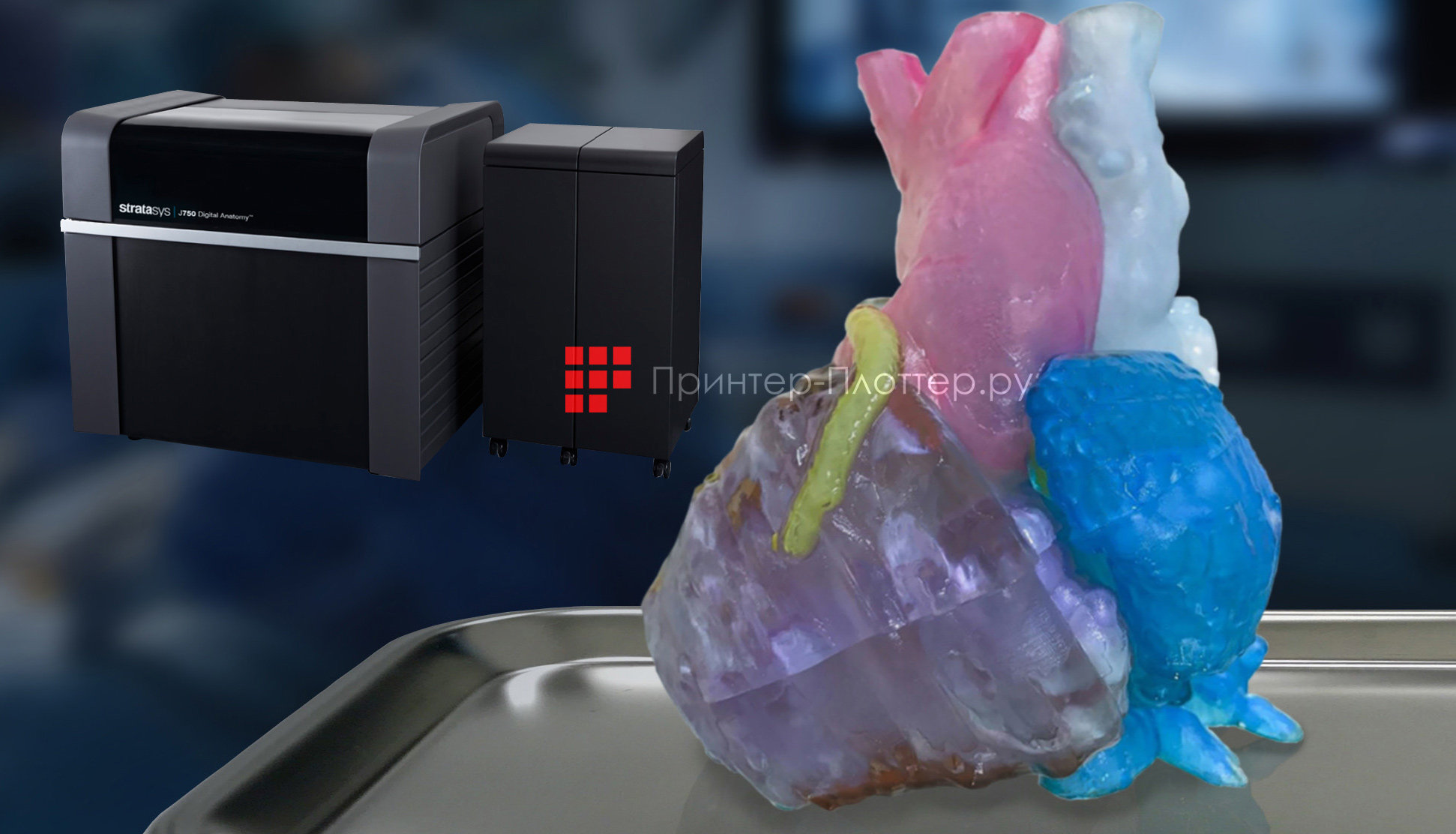

Режимы качества печати

Stratasys J750 Digital Anatomy предусматривает настройку режимов печати в зависимости требуемой толщина слоя, заполняемости модели материалом и алгоритма выстраивания. Такой подход предоставляет возможность гибко подходить к процессу создания прототипов, регулировать скорость и качество печати.

• Высокая скорость: до 3 базовых смол, разрешение 27 мкм
• Высокое качество: до 6 базовых смол, разрешение 14 мкм
• Высокая скорость и качество: до 6 базовых смол, разрешение 27 мкм

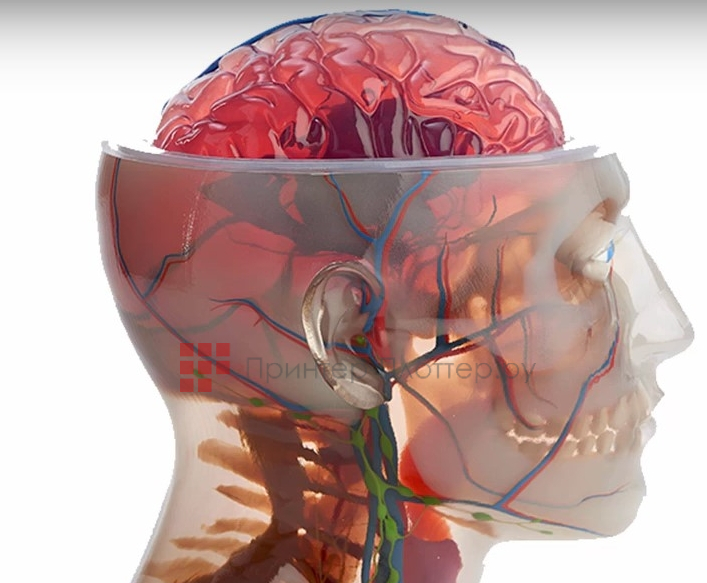

Уникальные материалы

Stratasys J750 Digital Anatomy создает изделия на основе специальных жидких материалов — фотополимеров, затвердевающих под воздействием света или лазера. Главное преимущество — высокая точность построения, детализация и прекрасное качество поверхностей.

Устройство использует в работе множество видов материала. Они идеально подходят для изготовления изделий медицинского назначения, требующих точной визуализации и контакта с пациентом. Материалы поддерживают стерилизацию: пар, излучение, окись этилена.

• Agilus30. Материал наподобие резины. Полученные из этого материала изделия, визуально напоминают резину и обладают всеми такими же свойствами.
• TangoPlus и TangoBlackPlus. Эластичные фотополимеры. Позволяют создавать модели с различными показателями твердости.
• TissueMatrix. Невероятно мягкий материал, точно копирующий мышцы и органы.
• BoneMatrix. Ударопрочный материал, имитирующий кортикальное вещество кости и соединительную ткань.
• GelMatrix. Гелеобразный материал, позволяющий моделировать сложные кровеносные сосуды и полости.

Для визуализации моделей на этапе концептуального или детального проектирования, для функциональных прототипов и узлов изделий, а также в составе конечной продукции 3D-принтер использует материалы семейства Vero, включая нейтральные оттенки и яркие цвета VeroVivid.

Материалы Vero обладают схожими механическими и термическими свойствами. Это позволяет их смешивать, создавая любые прозрачные и непрозрачные комбинации в широкой цветовой гамме.

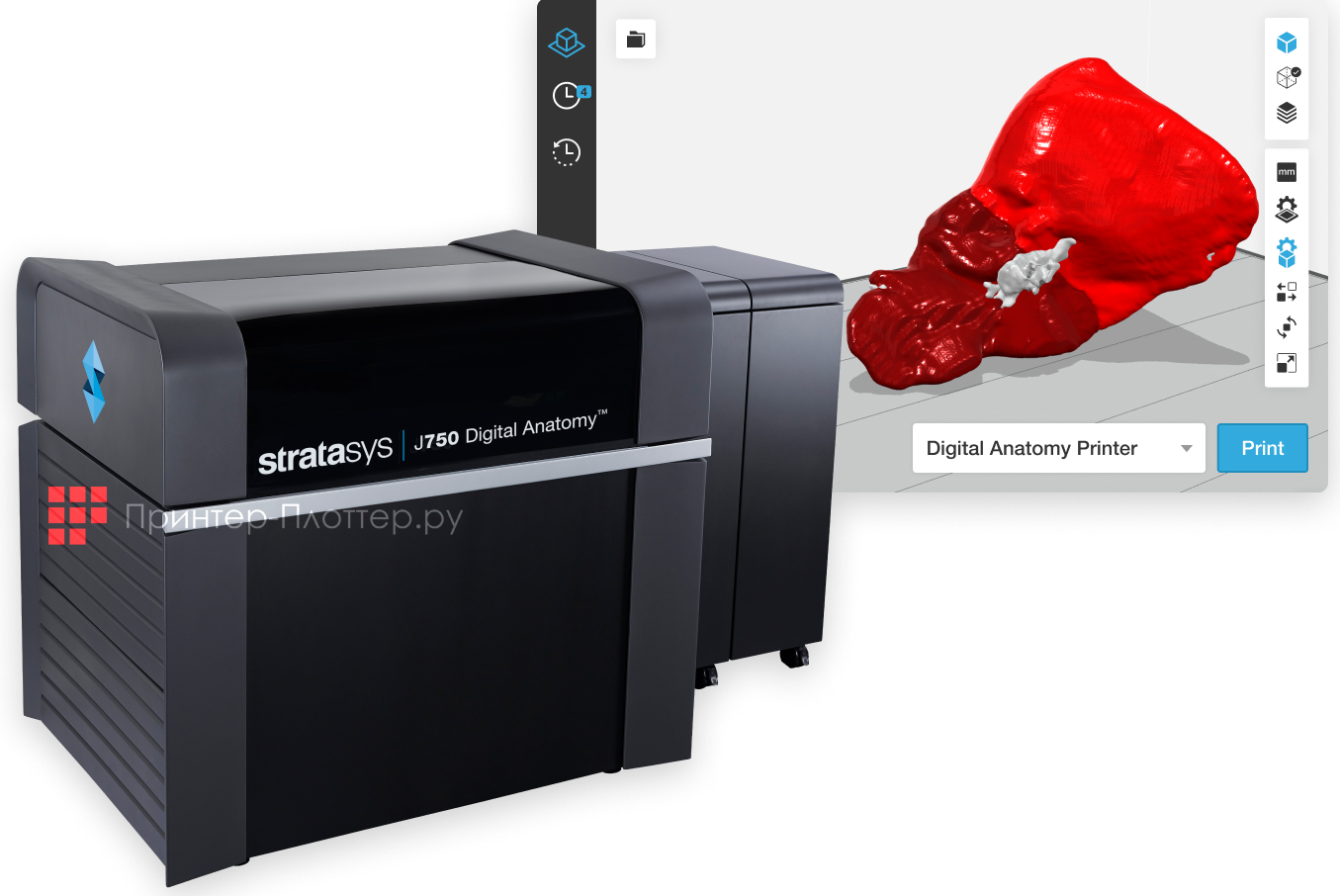

Высокая эффективность

Растворимый вспомогательный материал является важной частью процесса 3D-печати. Он позволяет создавать модели самой сложной геометрии и подвижные механизмы. После окончания печати все вспомогательные конструкции нужно отделить от основного материала, что очень сложно сделать вручную. С камерой очистки WaveWash удалить поддержку максимально просто и быстро. Поместите готовую модель в WaveWash, и она самостоятельно удалит весь лишний материал даже на самых сложных и мелких деталях. Камера полностью растворяет вспомогательный материал в безопасном составе на водной основе.

Stratasys J750 Digital Anatomy использует следующие материалы поддержки.

• SUP705. Удаляется водой в станции промывки.
• SUP706B. Растворяется в воде.
• GelMatrix. Удаляется водяной струей.

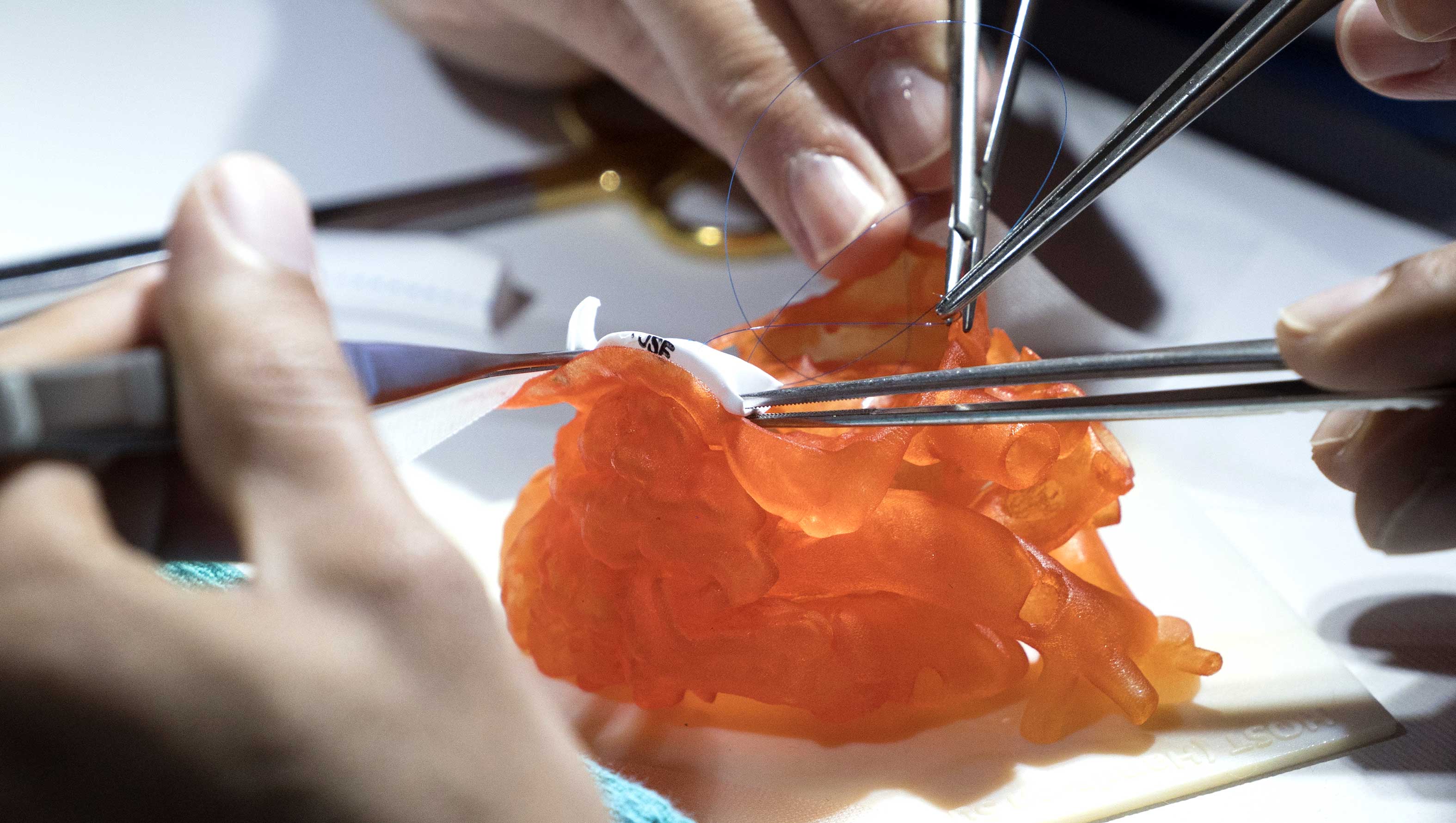

Программное обеспечение GrabCAD Print Digital Anatomy

Stratasys J750 Digital Anatomy поставляется со специальным программным обеспечением — GrabCAD Print, которое максимально упрощает процесс 3D-печати. Его предустановленные анатомические настройки и уникальная способность адаптироваться к используемым цифровым материалам дают возможность легко создавать реалистичные анатомические модели.

Реалистичная анатомическая 3D-печать

ПО GrabCAD Print Digital Anatomy предлагает наиболее полную библиотеку стандартных элементов человеческого тела, которая сократит время на проработку внутренней структуры. Можно выбирать конкретные анатомические элементы, например кости, кровеносные сосуды или сердце. Создание анатомически точных микроструктур (в том числе волокнистых и пористых) в составе самых точных анатомических моделей.

Материалы, имитирующие ткани человеческого организма

GrabCAD Print Digital Anatomy предлагает выбор необходимых анатомических элементов для создания костей и тканей, которые на ощупь не отличить от настоящих.

Улучшенное проектирование и постобработка

Уникальный механизм на основе вокселей избавит от повторного проектирования микроструктур для каждой новой патологии, так как прогнозируемые характеристики и возможность выбора анатомического элемента помогают исключить догадки. Материалы с поддержкой GelMatrix обеспечивают простое удаление вспомогательных компонентов из сложных моделей кровеносных сосудов.

Преимущества

• Печать производится по технологии PolyJet

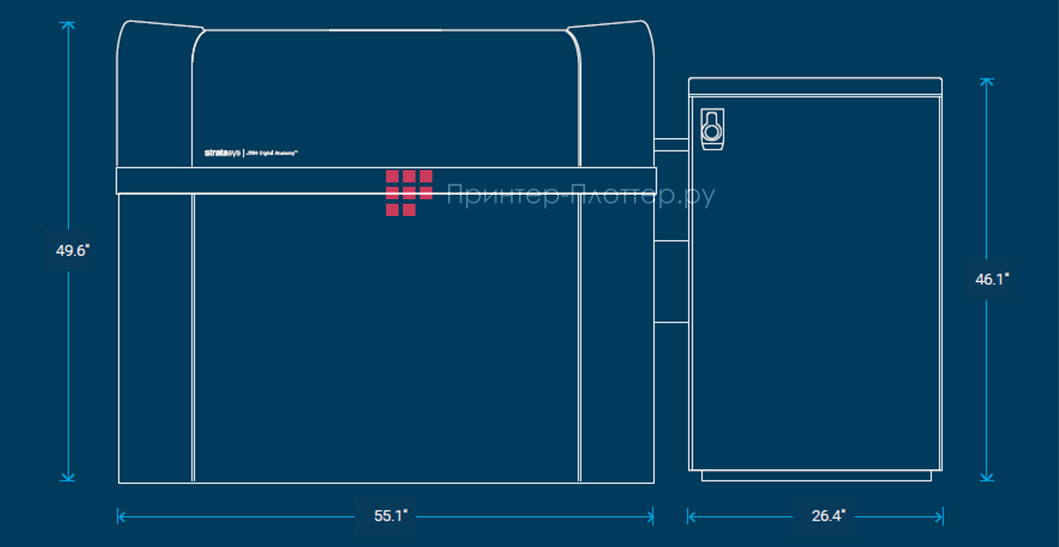

• Размеры камеры — 490 x 390 x 200 мм
• Толщина печатного слоя — 14 мкм
• Поддержка цветной печати
• Независимость от САПР
• Специальное ПО входит в комплект поставки

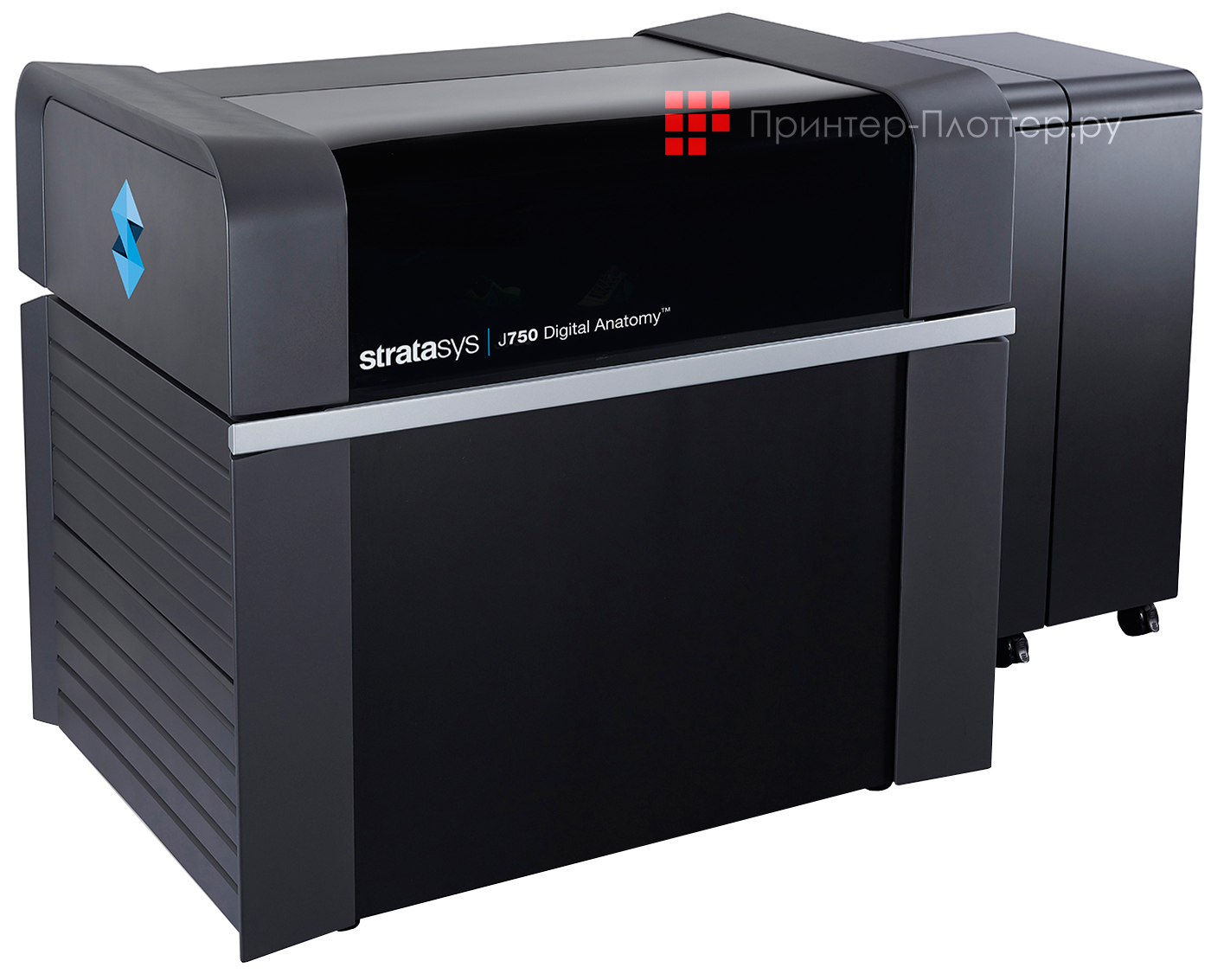

Купить Stratasys J750 Digital Anatomy

Магазин Принтер-Плоттер.ру является официальным поставщиком продукции Stratasys. В магазине вы можете купить Stratasys J750 Digital Anatomy на выгодных условиях — звоните или напишите нам.

Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
