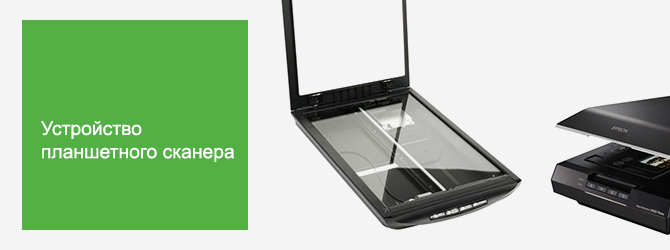

Устройство планшетного сканера

Планшетные сканеры являются наиболее распространенным типом сканирующих устройств. Они позволяют вводить в ПК тексты, рисунки и фотографии в графическом виде. Общая схема устройства данных аппаратов следующая:

1. Источник освещения испускает свет, который попадает на сканируемый объект в определенной точке.
2. После отражения от оригинала свет попадает на оптическую систему аппарата. Она включает в себя зеркала и объектив (в ряде случаев оптической системой может выступать обычная призма).
3. Система фокусирует излучение на фотопринимающем элементе, который преобразует интенсивность падающего света в электронный сигнал.
4. Затем сигнал, содержащий данные о параметрах цвета в исходной точке сканируемого объекта, преобразуется в цифровой вид с помощью АЦП.
5. После оцифровки сигнал поступает в компьютер через аппаратный интерфейс сканера.
6. В ПК информацию анализирует специальная программа для работы со сканером.
7. По завершении одного такого цикла (освещение — получение сигнала — преобразование – анализ программой) источник освещения и приемник отражения перемещаются относительно сканируемого материала.

Главной деталью планшетного сканера можно считать считывающую головку. В свою очередь основным компонентом головки является фотоприемник. В настоящее время наибольшее распространение получили два типа фотопринимающих матриц:

• ПЗС-матрица (CCD, Couple-Charged Device). Она представляет собой прибор с зарядовой связью. Матрица выполнена на основе фототранзистора, выполненного по технологии МОП. Устройство состоит из большого количества миниатюрных датчиков, которые преобразуют падающий на них свет в электрический сигнал, пропорциональный интенсивности освещения. Преимуществами таких матриц является высокая чувствительность и широкий спектральный диапазон работы;
• КДИ-матрица (CIS, Contact Image Sensor). Данный контактный датчик изображения практически идентичен по принципу действия ПЗС-матрицам. Главной его особенностью является «растянутость» на всю рабочую область, что позволяет исключить использование оптической системы. В качестве источников света здесь используются светодиоды.
