Планшетный режущий плоттер — что это и для чего нужен

---

Содержание

• Как работает планшетный режущий плоттер
• Типы инструментов и режимов обработки
• Сферы применения планшетного режущего плоттера
• Планшетный или рулонный: как выбрать
• Как выбрать планшетный режущий плоттер: ключевые параметры
• Материалы для обработки: что умеет планшетный плоттер
• Чек-лист: как выбрать планшетный режущий плоттер
• Вопросы и ответы

Планшетный режущий плоттер — это станок с числовым программным управлением, предназначенный для точного раскроя, высечки, биговки и перфорации листовых материалов. В отличие от рулонного каттера, который тянет материал через механизм подачи, планшетный плоттер фиксирует лист на горизонтальном столе и обрабатывает его режущим инструментом по заданной программе. Такой принцип обеспечивает максимальную точность реза — особенно при работе с жёсткими, толстыми или предварительно запечатанными материалами.

Оборудование этого класса востребовано в рекламном производстве, полиграфии, упаковочной промышленности, лёгкой и автомобильной промышленности. Каталог планшетных режущих плоттеров ведущих мировых брендов — Graphtec, iECHO, Summa, GCC, Roland, Zund — представлен в ассортименте «Принтер-Плоттер.ру».

Как работает планшетный режущий плоттер

Принцип работы планшетного плоттера прост: материал укладывается на рабочий стол и фиксируется — как правило, с помощью вакуумного прижима. Режущая каретка перемещается по двум осям (X и Y) над неподвижным листом и обрабатывает его инструментом, закреплённым в головке.

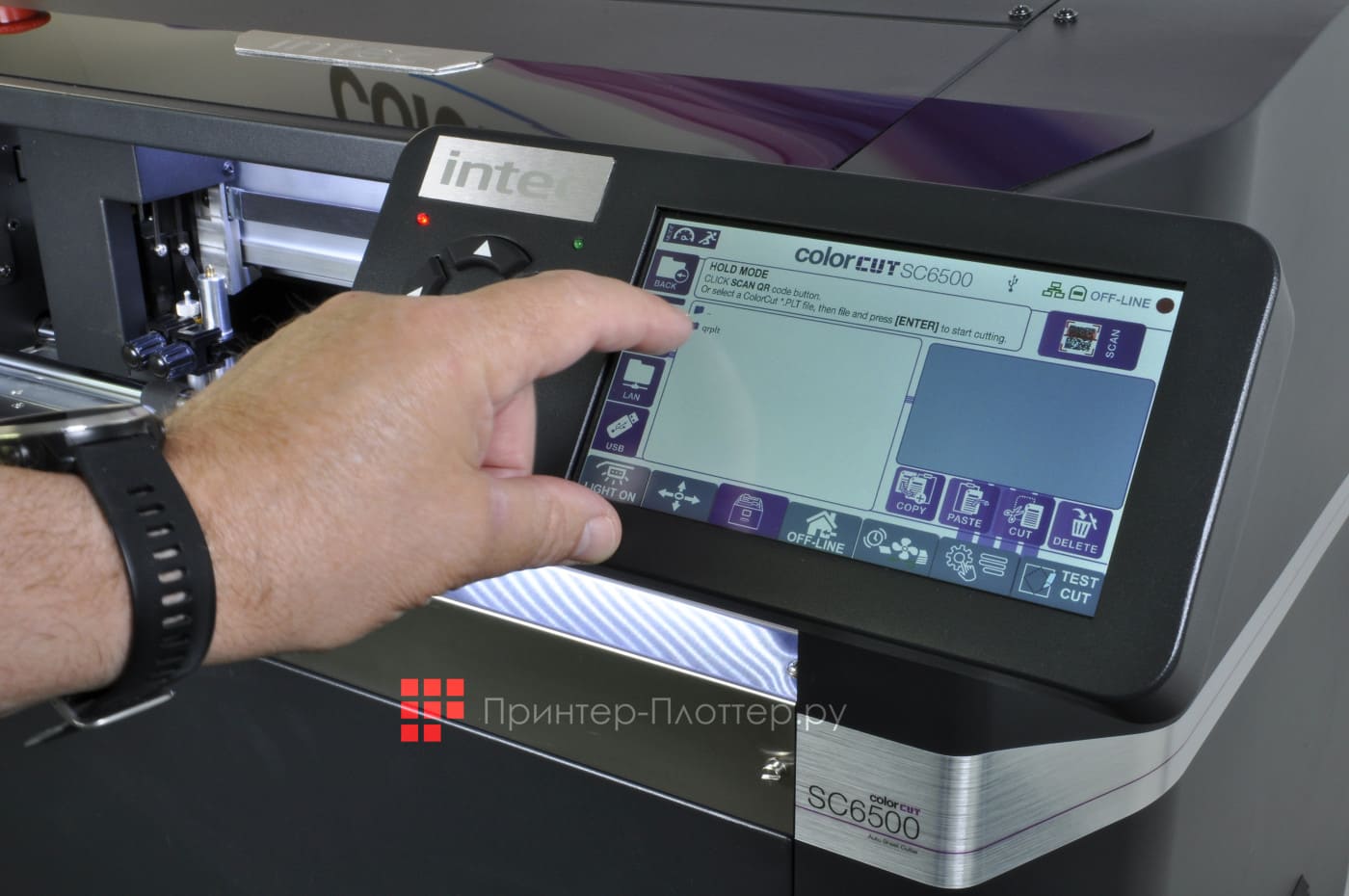

Управление осуществляется через компьютер: оператор загружает векторный макет в программу управления, задаёт параметры реза (скорость, давление, тип инструмента), и плоттер автоматически выполняет задание. При работе с предварительно запечатанными материалами оптический датчик считывает реперные метки (регистрационные марки) и точно совмещает рез с изображением — это называется контурной резкой.

Ключевые отличия от рулонного каттера

Типы инструментов и режимов обработки

Главное преимущество планшетного плоттера перед рулонным каттером — модульная инструментальная головка. Большинство профессиональных моделей позволяют одновременно установить два-три инструмента, которые автоматически переключаются в процессе работы. Это исключает простои и ручные переналадки.

Сферы применения планшетного режущего плоттера

Рекламное производство и полиграфия

Это наиболее распространённая сфера применения. Планшетный плоттер вырезает наклейки, стикеры, POS-материалы, шаблоны для трафаретной печати, рекламные таблички и элементы оформления торговых точек. Контурная резка по реперным меткам позволяет точно вырезать уже запечатанные изделия без дополнительной разметки.

• Контурная высечка наклеек и этикеток из самоклеящейся бумаги и плёнки
• Вырезание букв, логотипов и декоративных элементов из плёнки и термотрансфера
• Производство шаблонов и трафаретов для нанесения краски
• Изготовление ценников, шильдиков и маркировочных табличек

Упаковочная промышленность

Планшетный плоттер — незаменимый инструмент для прототипирования и малотиражного производства упаковки. В отличие от штанцевальных форм (которые оправданы только при тиражах от нескольких тысяч штук), плоттер позволяет изготовить один образец или партию в 10–50 штук без затрат на подготовку оснастки.

• Раскрой и биговка картонной упаковки по индивидуальным чертежам
• Прототипирование коробок, футляров, ложементов
• Производство гофрокартонной упаковки осциллирующим ножом
• Изготовление подарочной упаковки, адвент-календарей, вкладышей

Лёгкая промышленность: одежда, обувь, кожгалантерея

Раскрой лекал — одна из самых точных и трудоёмких операций в швейном и обувном производстве. Планшетный плоттер автоматизирует эту задачу: лекало из CAD-системы передаётся напрямую в плоттер, который вырезает выкройку или размечает ткань маркером.

• Раскрой ткани, кожи, кожзаменителя по лекалам
• Вырезание прокладочных материалов и синтепона
• Изготовление шаблонов и лекал из картона или майлара
• Раскрой EVA-пены для обувных стелек и вкладышей

Автомобильная промышленность и тюнинг

• Раскрой автомобильных ковриков из резины, EVA и ворсовых материалов
• Вырезание элементов шумоизоляции и уплотнителей
• Изготовление автомобильных прокладок из паронита и резины
• Вырезание карпетинга и обивочных элементов

Дизайн и декор

• Вырезание декоративных элементов из ПВХ, акрила, пенокартона
• Изготовление объёмных букв и вывесок из пеноматериалов
• Раскрой текстиля для пэчворка и творческих проектов
• Создание моделей, макетов и прототипов из картона и пластика

Планшетный или рулонный: как выбрать

Начинающие пользователи нередко путаются: рулонный каттер или планшетный плоттер? Это разные классы оборудования, предназначенные для разных задач. Они не конкурируют — во многих производствах оба вида работают в паре.

Выбирайте планшетный плоттер, если:

• Вы работаете с жёсткими листовыми материалами — картоном, пластиком, резиной, пенокартоном
• Нужна биговка для производства складной упаковки
• Материал толще 1–2 мм или требует осциллирующего реза
• Необходима высокая точность при работе с предварительно запечатанными листами
• Производство мелких серий упаковки или прототипов без штанцевальной оснастки

Выбирайте рулонный каттер, если:

• Основной материал — рулонная самоклеящаяся плёнка или виниловая плёнка
• Нужна высокая скорость при больших тиражах наклеек и этикеток
• Бюджет ограничен: рулонные каттеры в целом дешевле планшетных
• Работаете преимущественно с тонкими гибкими материалами

Как выбрать планшетный режущий плоттер: ключевые параметры

Рабочая зона

Определяет максимальный размер листа, с которым может работать плоттер. Выбирается исходя из наиболее крупного формата материала, используемого в производстве. Стандартные форматы рабочего стола:

• До 700×900 мм — компактные модели для малого производства и прототипирования
• 1200×920 мм — наиболее распространённый профессиональный формат
• 1600×1200 мм и крупнее — промышленные системы для серийного производства упаковки и рекламных конструкций

Тип вакуумного прижима

Большинство профессиональных планшетных плоттеров оснащены вакуумным столом. Он удерживает материал без механических зажимов, не деформируя лист. Обращайте внимание на равномерность распределения вакуума по всей рабочей поверхности — неравномерный прижим приводит к смещению материала при резке углов.

Система оптического позиционирования

Для контурной резки предварительно запечатанных материалов плоттер должен иметь оптический датчик, считывающий реперные метки. Это стандарт для рекламного и полиграфического производства. При обработке материалов без печати датчик не нужен.

Количество и тип инструментов

Модели с одной инструментальной позицией подходят для узкоспециализированных задач. Для универсального производства выбирайте плоттер с двумя-тремя позициями — он позволяет одновременно выполнять резку и биговку без переналадки.

Ведущие бренды на российском рынке в 2026 году

Материалы для обработки: что умеет планшетный плоттер

Чек-лист: как выбрать планшетный режущий плоттер

• Определите основные материалы и их максимальную толщину — это задаёт требования к типу инструментов
• Выберите формат рабочего стола исходя из наибольшего листа, с которым предстоит работать
• Проверьте, оснащён ли плоттер вакуумным столом — для листовых материалов это необходимость
• Уточните, сколько инструментальных позиций поддерживает плоттер одновременно
• Убедитесь в наличии оптического датчика реперных меток, если планируете контурную резку запечатанных листов
• Оцените совместимость ПО плоттера с вашими CAD/CAM-системами и графическими редакторами
• Запросите тестовую резку на вашем материале до принятия решения о покупке
• Уточните наличие авторизованного сервисного центра в вашем регионе
• При производстве упаковки убедитесь в наличии биговального инструмента

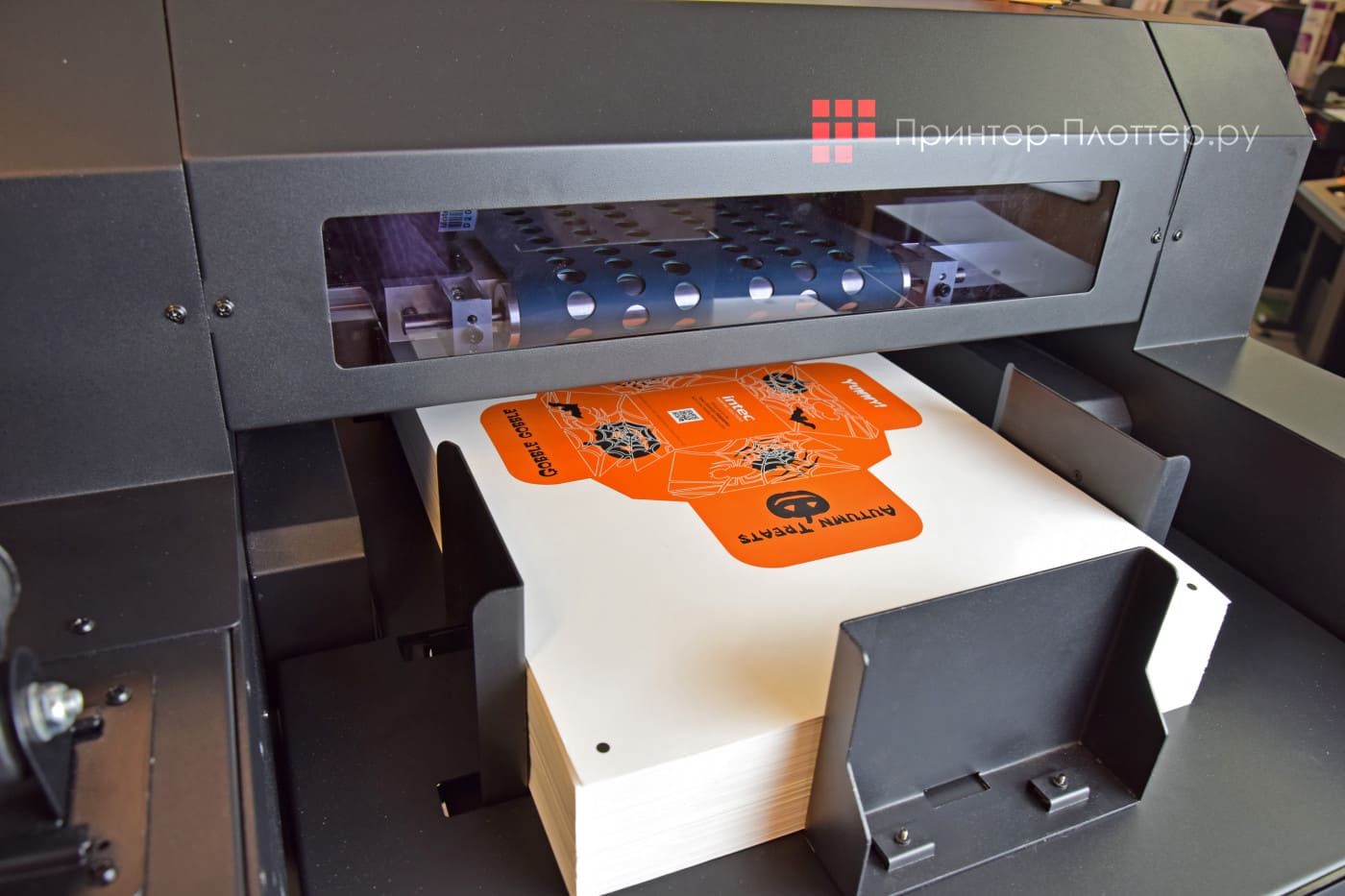

• Для автоматизации крупносерийного раскроя рассмотрите модели с автоподатчиком листов

Вопросы и ответы

Чем планшетный режущий плоттер отличается от фрезерного станка с ЧПУ?

Оба класса оборудования обрабатывают материал по программе, но принципиально разными методами. Фрезерный станок снимает материал фрезой (вращательное резание) и хорошо работает с жёсткими материалами — деревом, металлом, толстым пластиком. Планшетный плоттер в базовой конфигурации режет ножами — быстрее, без стружки и пыли, но ограничен по твёрдости и толщине материала. Фрезерный модуль на планшетном плоттере позволяет частично объединить возможности обоих классов.

Можно ли вырезать готовые напечатанные наклейки точно по контуру?

Да — именно для этого служит функция контурной резки. Перед печатью в макет добавляются реперные метки (как правило, специальные кресты по углам листа). После печати лист кладётся на стол плоттера, оптический датчик считывает метки, система автоматически вычисляет смещение и угол поворота листа и точно совмещает рез с изображением. Погрешность при использовании качественного оборудования — менее 0,3 мм.

Нужно ли специальное программное обеспечение для работы с плоттером?

Для базовой работы достаточно любого векторного редактора (CorelDRAW, Adobe Illustrator) и драйвера плоттера — через него передаётся задание на резку. Для профессионального производства рекомендуется специализированное ПО: оно поддерживает управление инструментами, оптимизацию раскладки деталей (нестинг), расчёт расхода материала, управление очерёдностью заданий и интеграцию с CAD-системами. Большинство производителей поставляют базовую версию ПО в комплекте с плоттером.

Какая скорость резки у планшетных плоттеров?

Скорость зависит от типа инструмента, материала и требуемой точности. Флюгерный нож на тонкой плёнке может достигать 800–1500 мм/сек. Тангенциальный нож при резке картона — 200–500 мм/сек. Осциллирующий нож на резине или толстой пене — 50–150 мм/сек. Для оценки реальной производительности важна не максимальная скорость, а время обработки типового заказа с учётом разгонов, торможений и смены инструментов.

Можно ли резать металл на планшетном плоттере?

Тонкую алюминиевую фольгу (до 0,1–0,2 мм) — да, специальным ножом. Более толстый металл — нет: планшетные плоттеры с ножевой оснасткой не предназначены для этого. Фрезерный модуль планшетного плоттера позволяет обрабатывать мягкие алюминиевые сплавы на малой глубине, но для промышленной резки металла применяются лазерные или гидроабразивные станки.

Как часто нужно менять ножи?

Ресурс ножа зависит от материала и производителя. Флюгерные ножи при резке тонкой плёнки служат десятки тысяч погонных метров — замена нужна раз в несколько месяцев. Тангенциальные ножи при резке картона требуют замены чаще: раз в несколько недель при интенсивной работе. Осциллирующие ножи при резке резины изнашиваются быстрее всего. Рекомендуется держать запасные ножи на производстве и менять их при первых признаках ухудшения качества реза — зазубринах, вырывах и нечётких углах.

Чем планшетный плоттер лучше штанцевального пресса при производстве упаковки?

Штанцевальная форма (штамп) для пресса стоит от 10 000 до 150 000 рублей в зависимости от сложности. Она оправдана при тиражах от нескольких тысяч штук. Планшетный плоттер не требует оснастки: стоимость изготовления одной коробки на плоттере — несколько минут работы оборудования. Это делает плоттер идеальным для прототипирования, мелкосерийного производства, выставочных образцов и штучных корпоративных заказов.

Планшетный режущий плоттер — это универсальный производственный инструмент, который закрывает задачи, недоступные ни рулонному каттеру, ни фрезерному станку. Он работает там, где нужна точная обработка листовых материалов: от тонкой самоклейки до толстой резины и гофрокартона, от штучных прототипов до мелких серий без дорогостоящей оснастки.

Правильный выбор модели зависит от материалов, формата и объёма производства. Начинающим производствам хорошо подойдут планшетные плоттеры среднего класса с форматом стола 700×900–1200×920 мм и набором тангенциального ножа и биговщика. Для промышленных задач — системы iECHO, Summa или Zund с расширенным набором модулей и автоматизированной подачей материала.

Ознакомиться с полным каталогом планшетных режущих плоттеров всех ценовых сегментов, сравнить характеристики моделей и получить консультацию специалиста можно на сайте «Принтер-Плоттер.ру».
