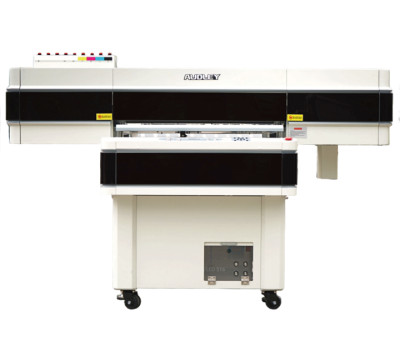

Сувенирный УФ-принтер Audley UV 9060 PRO-3J (4PrH i3200)
Доставка по Москве до двери
Доставка по Москве до подъезда
Самовывоз со склада
ТК Деловые Линии
ТК СДЭК
ТК ПЭК
ТК Деловые Линии (самовывоз)
Безналичный расчет
Наличными при получении
Банковской картой при получении
Описание Audley UV 9060 PRO-3J (4PrH i3200)
Audley UV 9060 PRO-3J (4PrH i3200) — компактный УФ‑принтер для производственных задач, отличающийся гибкой конфигурацией. Платформа позволяет формировать разные печатные решения — от высокоскоростной печати до создания спецэффектов. Среди возможных вариантов — нанесение плотной белой подложки, выборочного лака, объемных элементов, фольги, а также стандартная печать сувенирной продукции.
Применение
Благодаря рабочему полю 900 x 600 мм, высоте подъема портала до 290 мм и поворотному механизму для цилиндрических изделий УФ‑принтер позволяет выпускать широкий спектр продукции.
Сувенирная и промопродукция
- Брелки, магниты, значки
- Сувенирные таблички, подставки, визитницы
- Корпуса для гаджетов, боксы, держатели
- Пазлы, декоративные панели, элементы интерьерного декора
Изделия с эффектами и спецобработкой
- Продукция с плотной белой подложкой (в том числе на темных и прозрачных материалах)
- Изделия с выборочным лаком (глянцевым, матовым), объемными элементами, рельефной печатью
- Эффекты с фольгой (при наличии постпечатной обработки)
- UV DTF‑заготовки и наклейки, декоративные стикеры
Промышленная и техническая продукция
- Шильдики, маркировочные таблички, бирки
- Лицевые панели приборов, декоративные накладки
- Заготовки и детали с печатью для сборки (в том числе из пластика, металла, композитов)
Рекламная и POS‑продукция
- Таблички, указатели, информационные панели
- Элементы для оформления витрин, стендов, стоек
- Брендированные изделия для точек продаж
Упаковка и элементы оформления
- Декоративные вставки, лицевые панели, крышки
- Индивидуальные элементы упаковки (в том числе малые тиражи)
- Маркировочные и идентификационные пластины
Печать по цилиндрическим изделиям (с поворотным механизмом)
- Термосы, бутылки, стаканы, кружки
- Вазы, тубусы, цилиндрические контейнеры
- Другие объекты без ручки, подходящие по габаритам
Поддерживаемые материалы
Audley UV 9060 PRO-3J (4PrH i3200) поддерживает печать на широком спектре материалов — как жестких, так и гибких, в том числе на изделиях нестандартной формы (при использовании опционального поворотного механизма).
Плоские листовые материалы
- Пластик и композиты — ПВХ, ПЭТ, акрил, поликарбонат, АБС‑пластик, композитные алюминиевые панели
- Металлы и металлизированные поверхности — листовой алюминий, сталь, латунь, металлические панели
- Стекло и керамика — зеркала, плитка, стеклянные панели, посуда
- Древесина и древесные плиты — фанера, МДФ, ДСП, шпонированные панели
- Камень и керамогранит — мраморные и каменные плиты, элементы отделки
Гибкие и рулонные носители
- Пленки — самоклеящиеся, прозрачные, матовые и глянцевые пленки, виниловые материалы
- Картон и бумага — плотный картон, мелованная и немелованная бумага, дизайнерские сорта
- Текстиль и кожзам — плотные ткани, искусственная и натуральная кожа
Готовые изделия и нестандартные заготовки
- Цилиндрические объекты (с поворотным механизмом) —термосы, бутылки, стаканы, вазы, тубусы
- Объемные и фигурные детали — корпуса приборов, заготовки сложной формы, сувениры с рельефом
Особенности
- Разрешение печати — 3200 x 3200 DPI
- Количество цветов — 4, 6
- Количество картриджей — 9
- Сетевая печать
- Интерфейс — Ethernet
Технология УФ‑печати
Audley UV 9060 PRO-3J (4PrH i3200) работает по технологии УФ‑печати — передовой технологии нанесения изображений, в которой закрепление чернил происходит за счет воздействия ультрафиолетового излучения. Сильная сторона метода — моментальное отверждение, при котором отпечаток фиксируется сразу после нанесения, без ожидания естественной сушки или применения термообработки, в отличие от традиционных способов печати.
Преимущества технологии УФ‑печати
- Универсальность по носителям. Технология совместима с широким спектром материалов — стеклом, керамикой, пластиком, металлом, деревом, кожей, акрилом и другими поверхностями.
- Долговечность результата. Отпечатки отличаются повышенной стойкостью — они не боятся влаги, устойчивы к истиранию, царапинам и воздействию ультрафиолета, сохраняя яркость и четкость надолго.
- Премиальное качество детализации. Разрешение до 3200 DPI позволяет добиваться высокой четкости, насыщенной цветопередачи и точной проработки даже мельчайших элементов дизайна.
- Гибкость в работе с цветом и фактурой. Наличие белых чернил и лака дает возможность печатать на темных, прозрачных и цветных материалах, а также формировать декоративные эффекты — от матовых и глянцевых акцентов до рельефных решений.
- Оптимизация производственного процесса. Отсутствие этапа длительной сушки и ряда операций постобработки заметно сокращает цикл изготовления заказа.
- Экономичность и точность. Чернила наносятся адресно, без растекания, снижая расход материалов и минимизируя процент брака.
Печатающие головки Epson i3200-U1
В УФ‑планшетном принтере Audley UV 9060 PRO-3J (4PrH i3200) используются четыре печатающие головки Epson i3200-U1, оптимизированные для работы с УФ‑чернилами.
Преимущества Epson i3200-U1
- В печатающих головках Epson i3200-U1 реализована технология PrecisionCore. Ее основу составляют микроэлектромеханическая система (MEMS) и тонкопленочный пьезоэлемент. Благодаря этому достигается прецизионное позиционирование каждой капли и изображение выходит четким, без побочных капель («сателлитов»).
- Технология VSDT (Variable Sized Droplet Technology) позволяет варьировать объем капли — в зависимости от версии и настроек он варьируется ориентировочно в диапазоне 3,8–12 пл. Такая гибкость дает возможность детально прорабатывать мелкие элементы, формировать плавные градиенты и выполнять насыщенные заливки без зернистости.
Скорость и режимы печати
Скорость печати Audley UV 9060 PRO-3J (4PrH i3200) зависит от выбранного режима и количества проходов.
- до 10 кв. м/ч — 6 проходов, пониженная детализация. Скоростной режим. Оптимален для больших тиражей простых изделий (маркировка, POS‑материалы, упаковка)
- до 6,5/4,8 кв. м/ч — 6/8 проходов, хорошее качество. Стандартные режимы. Подходят для большинства сувенирных и рекламных задач с балансом «скорость — качество».
- 2-3 минуты. Быстрая печать полного стола.
- 10-15 минут. Качественная печать. Отпечатывание полного стла на стол, в зависимости от материала, слоев и требований к детализации
- от 2 до 4-6 часов. Сложные 3D-задачи. Подходят создания многослойного наращивания, рельефа, шрифта Брайля, объемных элементов.
- Детализация. Для тонких линий и мелких элементов важны корректное сведение bidirectional, выбранная скорость каретки и качество белой подложки.

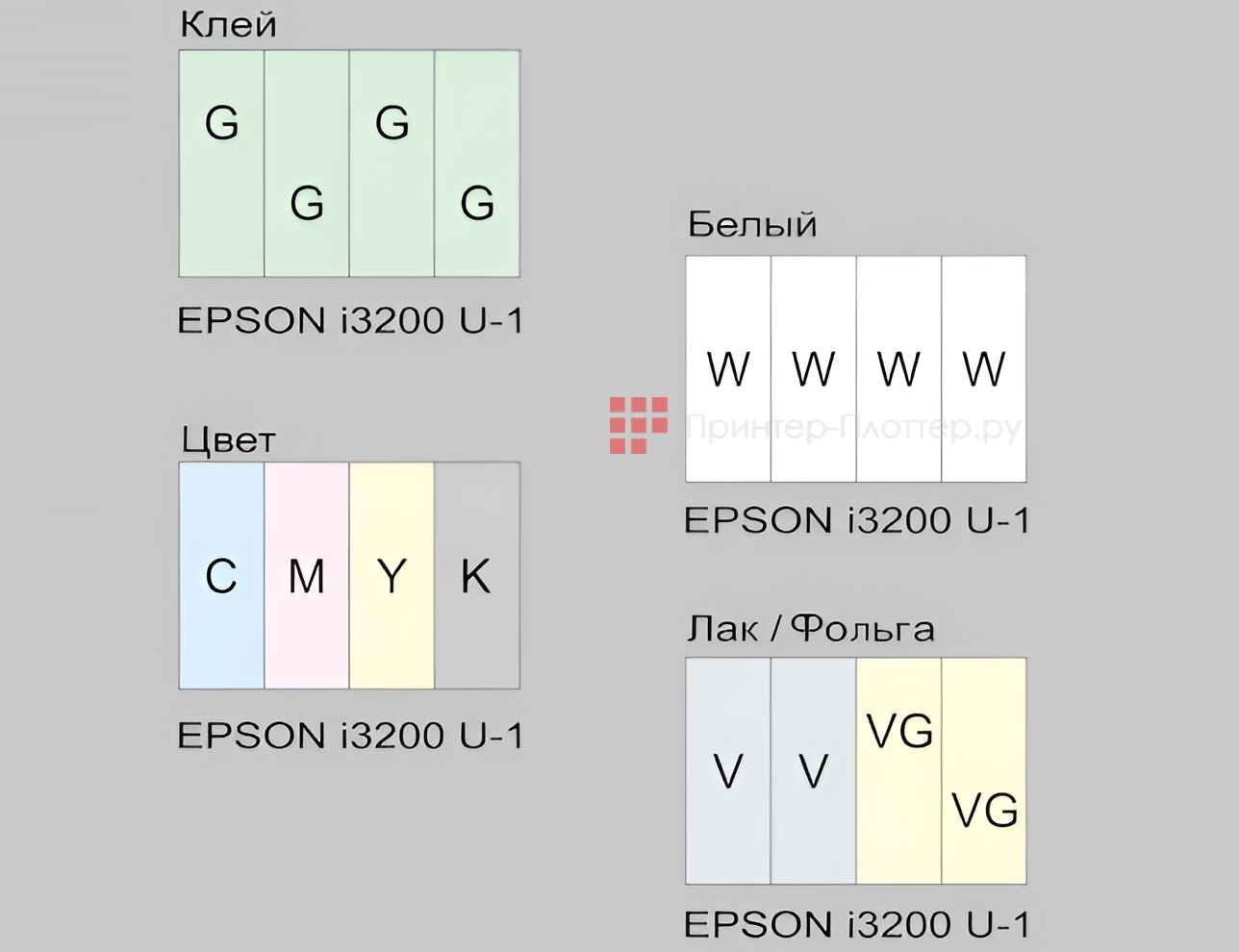

Цветовая схема
В Audley UV 9060 PRO-3J (4PrH i3200) реализована цветовая схема Glue + WhiteCMYK + + Varnish + Varnish (Foil). Конфигурация для реализации сложных декоративных эффектов включает несколько функциональных слоев — клей, белую подложку, цветовую схему CMYK, стандартный лак, а также специальный лак (или отдельный режим) для последующего фольгирования. Такая расширенная схема позволяет добиваться выразительных отделочных эффектов — от рельефных текстур до благородного металлического блеска.
Плата Hoson
Плата Hoson в Audley UV 9060 PRO-3J (4PrH i3200) — центральный управляющий модуль принтера, отвечающий за точную передачу команд к печатающей головке и стабильную работу всей печатной системы. Плата принимает сигналы от RIP‑программы и декомпозирует их на низкоуровневые команды и распределяет их по узлам.
Платы Hoson спроектированы под специфику головок Epson i3200 — корректно работают с их электроникой, таймингами и режимами импульсов, что снижает риск ошибок печати и преждевременного износа головки. Конструкция и схемотехника платы рассчитаны на длительную работу в условиях типографии или мастерской, где принтер часто печатает большие объемы заданий.
Функции платы Hoson
- Обеспечивает синхронизацию с движением каретки. Согласует срабатывание дюз с перемещением каретки, чтобы капли ложились строго по координатам макета, гарантируя четкую детализацию и отсутствие «полошения».
- Контролирует стабильность подачи чернил и напряжения. Плата поддерживает стабильные параметры импульсов, подаваемых на головку, что важно для равномерной работы всех дюз и сохранения качества печати на длинных тиражах.
- Участвует в сервисных циклах. Через нее запускаются и управляются процедуры прочистки головок, проверки дюз и других сервисных операций, помогающие поддерживать головку в рабочем состоянии и продлевать ее ресурс.
Панель управления
Панель управления принтера отличается эргономичным исполнением и интуитивно выстроенным интерфейсом — работать с ней удобно даже оператору без углубленной подготовки.
Панель дает оператору полный контроль над всем циклом печати — от загрузки задания и выбора профиля до детальной корректировки рабочих параметров. Благодаря продуманной структуре меню и наглядной визуализации ключевых настроек управлять процессом получается быстро и точно.
Рабочий стол
В Audley UV 9060 PRO-3J (4PrH i3200) уникальная конструкция рабочего стола. Стол рассчитан на работу с широким спектром носителей — стеклом, керамикой, металлом, пластиком, деревом, композитами, акрилом. Жесткая конструкция стола и точная механика обеспечивают стабильное позиционирование заготовок от тиража к тиражу — что важно для серийного выпуска и при повторных заказах.
Размер рабочей зоны
Размер рабочей зоны стола — 900 x 600 мм. Продуманная пропорция (преобладание ширины над глубиной) — не случайность, а расчетное решение. За счет этого каретка совершает меньше проходов вдоль длинной стороны, а количество циклов разгона и торможения сокращается. На практике данное свойство способно повысить фактическую производительность до 30 процентов по сравнению с компоновкой, где габариты ориентированы иначе. Формат удобен и для крупноформатных изделий, и для плотной раскладки мелких элементов — когда все задание можно обработать за один цикл.
Система вакуумного прижима
В столе реализована система вакуумного прижима, надежно фиксирующая заготовки на поверхности стола. Увеличенный диаметр отверстий повышает площадь контакта с материалом, а высокопроизводительная помпа поддерживает стабильное давление. Такая фиксация исключает смещение носителя в ходе печати — это принципиально для точной приводки, особенно когда речь идет о многоцветных изображениях либо о технологиях с объемным эффектом (рельеф, выборочный лак). Вакуум одинаково эффективно удерживает материалы разной жесткости — от тонких пленок и пластиков до плотных панелей.
Максимальная высота подъема портала
Еще одним достоинством рабочего стола Audley UV 9060 PRO-3J (4PrH i3200) является максимальная высота подъема портала — 290 мм. Данной высоты достаточно, чтобы работать не только с обычными плоскими листами, но и с объемными изделиями, нестандартной высоты или со сложной геометрией — с корпусами, сувенирными заготовками и прочими деталями, где важна свобода по Z‑оси.
Интеграция с поворотным механизмом (опция)
Рабочий стол конструктивно совместим с поворотным механизмом. Интеграция позволяет расширить спектр обрабатываемых объектов за счет цилиндрических форм — на принтере можно печатать на термосах, бутылках, стаканах, вазах и других изделиях без ручки.
Конструктивные особенности Audley UV 9060 PRO-3J (4PrH i3200)
Направляющие Hiwin
В Audley UV 9060 PRO-3J (4PrH i3200) установлены линейные высокоскоростные бесшумные направляющие HIWIN, задающие траекторию движения каретки. Конструкция позволяет каретке перемещаться быстро, но при этом плавно, обеспечивая высокую скорость печати без рывков. Продуманная система скольжения заметно снижает шум при работе по сравнению с более простыми механизмами.
Парковочная станция
Парковочный узел принтера включает в себя вайпер, четыре капы, а также отдельные помпы — по одной для каждой печатающей головки. Такая конфигурация обеспечивает автономное обслуживание всех головок и повышает надежность работы системы.
Защита каретки
По обеим сторонам каретки установлены защитные шторки, предохраняющие печатающие головки от контакта с материалом. Такая защита существенно снижает вероятность повреждения головок, если при загрузке изделия допущена ошибка.
Закрытая портальная зона
Закрытая портальная зона Audley UV 9060 PRO-3J (4PrH i3200) обеспечивает дополнительную защиту в процессе работы. Верхняя панель перекрывает пространство, где перемещается каретка, снижая уровень воздействия УФ‑излучения на оператора. Конструкция препятствует попаданию пыли на материал, помогая сохранить чистоту рабочей зоны и повысить стабильность качества печати.
Автоматический замер высоты
УФ-принтер оборудован датчиком замера высоты. ИК/лазерный датчик автоматически измеряет высоту изделия, позволяя точно выставить зазор между печатающей головкой и материалом и свести к минимуму риск ошибок при работе с заготовками разной толщины.
Система непрерывной подачи чернил (СНПЧ)
В Audley UV 9060 PRO-3J (4PrH i3200) реализована система непрерывной подачи чернил, когда расходный материал поступает к печатающим головкам напрямую из внешних резервуаров по специальным трубкам. Отказ от сменных картриджей делает процесс печати более эффективным, так как печать не приходится останавливать для замены картриджей. Тем самым повышается общая производительность оборудования.
СНПЧ снижает вероятность перерасхода и исключает дефекты, вызванные неравномерной подачей краски, поэтому дозирование становится точнее. Непрерывный поток чернил обеспечивает одинаковую насыщенность и оттенок на всем протяжении тиража. Система позволяет эффективнее расходовать чернила, в том числе дорогостоящие составы — белый пигмент, лак, клей.
Рециркуляция белого
Ключевым элементом СНПЧ является рециркуляция белых чернил, которая поддерживает стабильную работоспособность белых чернил и качество печати. Белые чернила склонны к расслоению — пигмент оседает, а жидкая фракция поднимается — из‑за этого нарушается однородность состава, появляются комки, растет риск засорения дюз и нестабильной подачи капли. Рециркуляция решает все проблемы за счет постоянного или периодического прокачивания чернил по замкнутому тракту.
Емкость для отработки чернил
Отработанные чернила в Audley UV 9060 PRO-3J (4PrH i3200) направляются в герметичный резервуар, предназначенный для сбора технологических отходов (промывочных жидкостей и чернил, сбрасываемых при прочистке головок). Для удобного слива оснащен краном. Резервуар выполнен так, чтобы исключить протечки и испарение, что важно для безопасности оператора и чистоты рабочей зоны.
Уровень заполнения резервуара отслеживается автоматически — при достижении критического объема система подает световой и звуковой сигналы — оператор своевременно узнает о необходимости обслуживания.
Система терморегулирования
В Audley UV 9060 PRO-3J (4PrH i3200) реализована система терморегулирования — комплекс решений, поддерживающий стабильную работу ключевых узлов и гарантирующий хорошее качество печати.
Основные компоненты системы терморегулирования
- Датчики температуры в контуре. Контролируют температуру теплоносителя на входе/выходе и при необходимости корректируют производительность чиллера, а также защищают от перегрева, продлевая ресурс. Постоянная высокая температура ускоряет деградацию светодиодов и снижает срок службы УФ‑блоков.
- УФ‑блоки LED с водяным охлаждением. Светодиодные массивы размещены по обе стороны каретки и имеют встроенные каналы для циркуляции охлаждающей жидкости. Такая схема равномерно снимает тепло с излучателей.
- Теплоизоляция и герметизация тракта. Контуры проложены в защищенных каналах, чтобы минимизировать теплопотери и исключить конденсат вблизи электроники и печатающих головок.
- Чиллер с замкнутым водяным контуром. Внешний блок, который охлаждает теплоноситель и подает его к УФ‑модулям. Поддерживает заданную температуру жидкости с минимальным отклонением. Охлаждение через чиллер помогает сохранить заявленные характеристики на длительный период.
Аварийная кнопка
Для обеспечения безопасности при возникновении нештатных ситуаций в Audley UV 9060 PRO-3J (4PrH i3200) имеется аварийная кнопка, расположенная на передней панели принтера. Выделяется кнопка крупным размером, ярко‑красным цветом и характерной грибовидной формой с выступающей головкой — такой дизайн позволяет безошибочно найти ее даже в стрессовой ситуации. При активации кнопка сразу отключает питание ключевых модулей оборудования.
- Каретка и рабочий стол немедленно прекращают движение
- Все текущие процессы печати останавливаются
- Происходит отключение УФ‑ламп и прочих энергоемких компонентов
Такая мера необходима для защиты персонала и самого устройства. Она минимизирует риски травмирования оператора и предотвращает серьезные повреждения техники при критических сбоях — при заклинивании механизмов, сильной вибрации, утечке чернил или критическом перегреве.
RIP‑конфигурация
RIP‑конфигурация Audley UV 9060 PRO-3J (4PrH i3200) — программа, превращающая цифровой макет в понятные принтеру команды — где, сколько и каких чернил нанести, в каком порядке и с каким разрешением. Принтер работает с RIP‑решениями — SAi FlexiPRINT и PhotoPRINT. В них реализованы профили под головки Epson i3200‑U1 и разные схемы подачи чернил.
- Порядок слоев и режимы наложения. Важно правильно задать очередность — «праймер/белый → цвет → лак» либо «клей → лак под фольгу». RIP все выносят в отдельные каналы и назначают им конкретные печатающие головки.
- Цветовые профили и ICC‑карты. Под разные материалы (ПВХ, стекло, металл, дерево, пленки) используют отдельные профили, чтобы сохранить точность цветопередачи и избежать перерасхода чернил.
- Настройки разрешения и растра. В зависимости от задачи выбирают режимы: высокая детализация (до 3200 DPI) для мелких элементов либо повышенная скорость для тиражей. Также настраивают тип растра и алгоритмы сглаживания для плавных градиентов.
- Управление спецэффектами. Выборочный лак, рельефная печать, матовые/глянцевые зоны, подготовка под фольгирование — все это реализуется через отдельные слои в RIP и соответствующие цветовые каналы.
- Расчет расхода чернил и стоимости задания. В RIP считают объем чернил по слоям (особенно важно для белого и лака), формируют отчеты для калькуляции себестоимости и планирования загрузки оборудования.
Удобная эксплуатация
Audley UV 9060 PRO-3J (4PrH i3200) монтируется на сборной подставке, оснащенной колесами и прочными опорными элементами. Колеса обеспечивают мобильность — с их помощью оборудование можно без труда переместить в нужную зону цеха, а мощные опоры позволяют надежно зафиксировать принтер на рабочем месте.
Купить Audley UV 9060 PRO-3J (4PrH i3200)
Магазин Принтер-Плоттер.ру является официальным поставщиком продукции Audley. В магазине вы можете купить Audley UV 9060 PRO-3J (4PrH i3200) на выгодных условиях — звоните или напишите нам.
Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
Основные |
|
| Производитель: | Audley |
| Устройство: | плоттер |
| Формат: | A1+ |
| Формат плоттера: | 23,6" (600 мм, A1+) |
| Класс: | печатающий |
| Тип: | УФ |
Печать |
|
| Тип печати: | цветная |
| Технология печати: | струйная пьезоэлектрическая |
| Скорость печати: | 6,5 кв.м/ч (6 проходов), 4,8 кв.м/ч (8 проходов) |
| Ширина печати: | 35,4" (900 мм) |
| Область печати: | 900 x 600 мм |
| Печать с листа: | Да |
| Печать с рулона: | нет |
| Количество печатающих голов: | 4 |
| Количество картриджей: | 6 |
| Количество цветов: | 4, 5 |
| Печать на: | бумаге, акриле, ПВХ, композите, металле, пластике, стекле, коже, металле, дереве, керамике, камне |
| Тип чернил: | УФ-отверждаемые |
| Разрешение печати: | 3200 x 3200 DPI |
| Двунаправленная печать (Bidirectional): | Нет |
| Дополнительные цвета: | белый (Wh), лак (V), клей (G), лак (VG) |
| Количество дюз: | 3 200 |
| Макс. высота подъема головок: | 290 мм |
| Печать на цилиндрических объектах: | да |
| Прямая печать на текстиле: | нет |
| Сетевая печать: | да |
| Система непрерывной подачи чернил (СНПЧ): | да |
| Тип печатающей головы: | Epson i3200-U1 |
| Цветовая схема: | C M Y K, C M Y K Wh, C M Y K V, C M Y K Wh V, C M Y K Wh VG, C M Y K Wh G |
Резка |
|
| Контурная резка: | нет |
Дополнительные |
|
| Тип подачи материала: | планшетный |
| Особенности: | плата Hoson, направляющие Hiwin |
| Автоочистка печатающей головы: | Нет |
| Вывод отработанных чернил: | Да |
| Датчики: | датчик уровня чернил, ИК-датчик высоты |
| Емкость для сбора чернил: | Да |
| Защита от столкновений: | Да |
| Индексация окончания чернил: | Да |
| Индикатор состояния: | Нет |
| Максимальная толщина материала: | 290 |
| Подсветка рабочего стола: | Нет |
| Прижим материала: | вакуумный |
| Программный растровый процессор (RIP): | SAi FlexiPRINT, PhotoPRINT |
| Пульт управления: | Нет |
| Размер рабочей области: | 900 x 600 мм |
| Рециркуляция чернил: | да (белый) |
| Тип лампы: | светодиодная |
| Тип охлаждения излучателя: | водяной |
| Тип рабочего стола: | вакуумный стол |
| Устранение статического электричества: | Нет |
| Функция нагрева чернил: | Нет |
| Чиллер: | Да |
| Интерфейс Ethernet: | да |
| Интерфейс: | Ethernet |
| Потребляемая мощность: | 2,5 кВт |
| Требования к электросети: | 220 В, 50/60 Гц |
Габариты, вес, комплектация |
|
| Подставка: | в комплекте |
| Габариты: | 2138 x 1395 x 1300 мм |
| Габариты (в упаковке): | 2260 x 1520 x 880 мм |
| Официальная гарантия: | 1 год |
