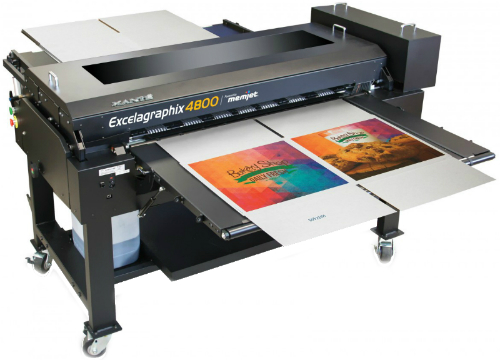

Цифровая печатная машина Xante Excelagraphix 4800

ВНИМАНИЕ!

1. Для начала работы цифровой печатной машины Xante Excelagraphix 4800 (в том числе русификация устройства и постановка на официальную гарантию) необходим обязательный запуск устройства сертифицированным сервисным инженером Xante.

2. Данный товар является базовым блоком ЦПМ Xante Excelagraphix 4800 и не является готовым решением.
Для консультации по выбору, а также организации демо-показа интересующего вас оборудования, вы всегда можете обратиться к нашим специалистам
— сообщите, что и в каких объемах вы печатаете, и мы подберем оптимальное решение под ваши задачи, с подробным подсчетом TCO*, в необходимой конфигурации.

Описание Xante Excelagraphix 4800

Цифрова печатная машина Xante Excelagraphix 4800 обеспечивает невероятную скорость печати, характеризуется компактными размерами и привлекательной ценой. Это принципиально отличает его от оборудования, работающего по флексографической технологии. Эта ЦПМ для печати на упаковочных материалах (в частности, картонных коробках) имеет стационарный модуль печатающих головок, который позволяет за один проход печатать в цвете со скоростью до 416 листов (121,92 см х 60,9 см) гофрированного картона в час.

Теперь стало возможным изготавливать полноцветную упаковку для специальных промоакций, напечатать тираж персонифицированных копий и рекламной графики в любое время и в любом количестве. Высокая скорость печати, нетребовательность к размеру и оснащению рабочего помещения, а также ценовое преимущество ЦПМ Excelagraphix 4800 открывают новые возможности для предприятий, ранее не задействованных в упаковочной отрасли и не работающих с гофрокартоном. Струйный «водопадный» принтер Excelagraphix 4800 позволяет осуществлять качественную полноцветную печать с очень низкой себестоимостью готовой продукции.

С принтером Excelagraphix 4800 дизайнеры и конструкторы могут отпечатать продукцию настоящего промышленного качества, создавая макеты или готовую упаковку, по результату очень близкие к изделиям, изготовленным по традиционным технологиям. Печать с разрешением 1600 DPI в четырехцветной палитре CMYK яркими водными чернилами на основе красителя обеспечивает широкую цветовую гамму, правильность цветопередачи, высокое качество воспроизведения детализированных изображений и точное соответствие корпоративным цветам.

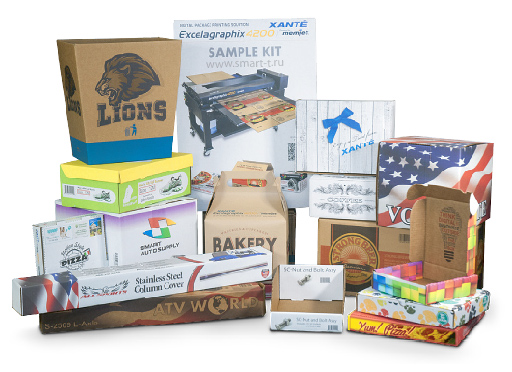

Области применения ЦПМ Xante Excelagraphix 4800

Идеальное решение для изготовления небольшого числа товарных наименований, выполнения срочных заказов, нанесения информации поверх уже отпечатанной упаковки, печати специальных и переменных данных для дистрибьюторов — адресов, логотипов и пр., нанесения на упаковку штрихкодов, матричных кодов (QR), серийных номеров.

С помощью Xante Excelagraphix 4800 создаётся:

• интерьерная реклама;
• упаковка;
• промышленная графика/САПР.

Ключевые особенности ЦПМ Xante Excelagraphix 4800

• Сверхвысокая производительность при монохромной и полноцветной печати: 416 полноцветных листов формата 106,7 х 60,9 см в час.
• Печать на складывающихся коробках из гофрированного картона и плоских листах толщиной до 15,9 мм.
• Ширина печати до 121,92 см, длина печати до 2,4 м.
• Изготовление маркированной тары из готовых для складывания заготовок (склеенных и вырубленных штампом).
• Смена печатных заданий за считанные секунды — никаких печатных форм, никаких промежуточных операций по чистке вспомогательной оснастки.
• Печать переменных данных и персонификация в рамках одного и того же задания.

Преимущества ЦПМ Xante Excelagraphix 4800

Немедленное реагирование на изменения упаковки

Любое изменение в информации о продукте требует внесения изменений в существующую упаковку и товарную маркировку. Принтер Excelagraphix 4800 позволит оперативно нанести непосредственно на коробку наиболее актуальную и точную информацию о товаре.

Исполнение заказа в тот же день

Возможность быстрого изготовления упаковки на заказ позволит ускорить доставку продукции от склада поставщика до покупателя.

Результат фирменного оформления продукта

Возможность осуществления с помощью ЦПМ Excelagraphix 4800 комплексного брендирования продукции, удовлетворения клиентов посредством предоставления полностью готового к реализации товара и обеспечения успешного коммерческого продвижения за счет привлечения внимания к упаковке во время транспортировки.

Удовлетворение запросов на изготовление индивидуальной упаковки

Быстрое видоизменение упаковки согласно запросам производителя, его дистрибьюторов и потребителей. Полноцветная графика, переменные данные, штрихкоды, серийные номера, персонификация — возможности бесконечны.

Разумный подход к складским запасам

Заказывать и хранить на складе можно только столько коробок/вырубленных листов, сколько необходимо. Не нужно держать на складе дорогостоящие готовые коробки, т. к. может потребоваться внести изменения в печатную информацию, в результате чего морально устаревшая упаковка останется невостребованной, а заказанный тираж — убыточным.

Возможность не использовать этикетки

Маркировка коробок этикетками может быть дорогостоящей вследствие больших производственных и трудовых затрат. Кроме того, этот способ имеет ограничения по реализации цветовых и графических решений. Прямая печать непосредственно на коробках исключает необходимость в использовании каких бы то ни было дополнительных маркировочных средств, в частности, этикеток.

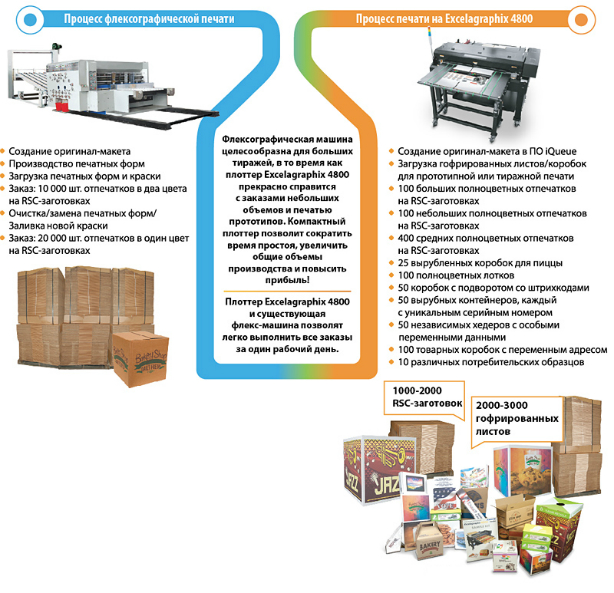

Сокращение затрат на упаковку

Маркированная/цветная упаковка, которая производится традиционными поставщиками, предполагает использование печатных форм, высокозатратную перенастройку оборудования, большой объем заказов и дорогостоящую полноцветную печать. ЦПМ Excelagraphix 4800 позволит на собственном производстве изготавливать полноцветную упаковку в необходимом количестве и без лишних расходов. Наряду с экономией времени, производственных площадей и финансов, обусловленной формированием оптимального складского запаса, сокращается количество отходов, т. к. упаковка производится только в необходимых количествах.

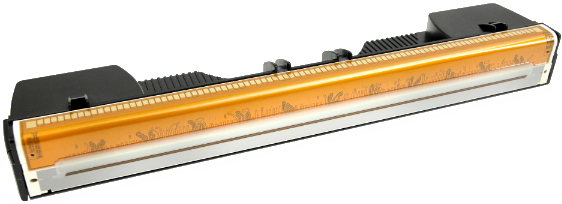

Печатающие головки Memjet

В принтере Excelagraphix 4800 установлены 5 термоструйных головок Memjet. Печатающая головка Memjet разработана на базе так называемой «водопадной» технологии: каждая головка за секунду выбрасывает миллионы чернильных капель. Такое решение признается наиболее энергоэффективным и механически стабильным. Благодаря своей революционной разработке компания Memjet радикально изменила взгляд на конструкцию печатающих головок.

Основные характеристики печатающей головки

• Ширина головки (ширина запечатываемой зоны) 222,8 мм (8,77'').
• Скорость печати 152 мм (6'')/сек. или 305 мм (12'')/сек.
• Разрешение 1600 DPI.
• 11 интегральных микросхем (IC).
• 70 400 дюз (6400 дюз на микросхему).
• Дюзы и элементы:
  • 5 каналов;
  • 10 рядов дюз — 2 ряда на канал;
  • уникальная треугольная форма соединений микросхем;
  • дюзная пластина 31 мкм;
  • объем капли 1–2 пл, диаметр капли ок. 14 мкм;
  • уникальная самоохлаждающаяся система.

Уникальная конструкция печатающих головок — уникальные преимущества

«Водопадная» технология Memjet Waterfall Printhead Technology обеспечивает высокую скорость полноцветной печати и низкие эксплуатационные расходы. Конфигурация печатного узла из нескольких головок позволяет достичь непревзойденной производительности и тем самым существенно расширить возможности полиграфических предприятий. Печатающая головка требует минимального времени прогрева и сразу наносит изображение по всей его ширине, не осуществляя последовательных перемещений влево-враво вдоль рабочей области. Несмотря на значительное повышение скорости печати конструкция со статичной головкой обеспечивает низкий уровень шума и вибрации, исключает проблемы с механикой и некорректным выбросом чернильных капель, которые характерны для традиционных струйных архитектур.

Печатающие головки Memjet представляют собой долговечные компоненты, замена которых осуществляется силами самого пользователя. Они обеспечивают владельцам печатающих устройств неизменную из года в год производительность и защищают их инвестиции.

Размер головок предусмотрен таким, чтобы была возможность устанавливать их на оборудование разного формата. Каждая головка имеет 70 400 дюз на кремниевой линейке и печатает с разрешением 1600 DPI, обеспечивая более высокую плотность изображения и меньшую себестоимость, чем сторонние аналоги, работающие по той же технологии.

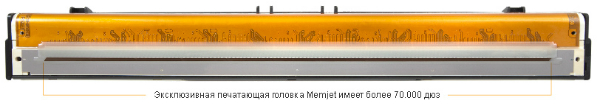

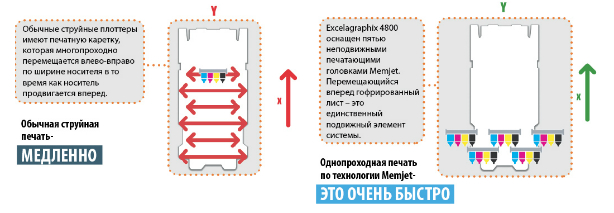

Скорость, качество, экономия

Высокая скорость системы Memjet достигается путем интеграции и оптимизации программных и программно-аппаратных средств управления печатающими головками. Беспрецедентное количество дюз и плотность их расположения, в 17 раз превышающие показатели существующих на рынке печатающих головок, позволяют типовой печатающей головке Memjet непрерывно выбрасывать 700 млн чернильных капель в секунду. При скорости печати 305 мм/сек головка печатает с разрешением 1600 x 800 DPI, которого вполне достаточно для печати качественных технических документов.

Скорости 152 мм/сек соответствует разрешение 1600 x 1600 DPI, позволяющее получать высококачественную полноцветную графику.

В случае установки одновременно пяти печатающих головок Memjet можно сразу запечатать ширину 1066 мм (ширина прохода), что значительно повышает производительность и конкурентоспособность широкоформатной печати.

Высокая скорость и одновременно высокое качество печати — параметры полностью совместимые. Такое сочетание достигается плотной «упаковкой» дюз, выстреливающих капли чернил со скоростью, достаточной для получения за один проход сплошной качественной заливки. Поскольку печатающая головка не перемещается, позиционирование капли осуществляется с чрезвычайной точностью. Чернильные капли в среднем имеют диаметр 14 мкм, что значительно меньше толщины человеческого волоса.

В линейках дюз печатающей головки Memjet (0,72 мм х 222,8 мм) используется значительно меньше кремния, чем в головках устаревших серий. Это позволяет удешевить компоненты и снизить цены на печатающие устройства в целом.

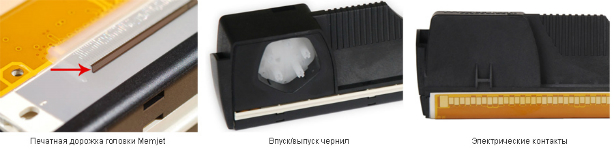

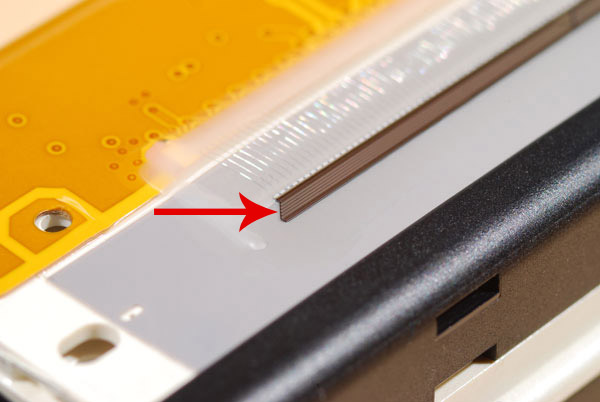

Печатная дорожка головки Memjet

Печатная дорожка головки Memjet имеет 11 интегральных микросхем, 70 400 дюз и проходит посредине головки. Она электрически подсоединена к гибкой плате и в целях обеспечения безопасности операций по чистке и обслуживанию отделена от платы и направляющей бумаги.

Впуск/выпуск чернил

Соединения для чернильного тракта на печатающей головке позволяют чернилам поступать из системы подачи чернил в печатающую головку и обеспечивают оптимальный чернильный поток во время печати, заполнения головки и обслуживания.

Электрические контакты

Электрические контакты на задней стороне печатающей головки служат для подключения головки к печатающему устройству и обеспечивают электропитание кремниевых приводов через гибкую печатную плату.

Дюзная пластина и контуры микросхем

Гибкая цветовая конфигурация

Интегральные микросхемы печатающей головки Memjet поддерживают 5 чернильных каналов и 2 ряда дюз на канал. Каждая индивидуальная линейка дюз имеет ширину 31,7 мкм, обеспечивает разрешение 800 DPI. Второй ряд дюз для каждого цвета незначительно смещен относительно первого, что дает возможность печатать с разрешением уже 1600 DPI. Пять чернильных каналов могут быть легко переконфигурированы.

Заполнение промежутков

Печатающая головка Memjet имеет 11 интегральных микросхем (по 20 мм каждая), расположенных бок о бок вдоль печатающей головки на расстоянии приблизительно 1 мкм друг от друга. Во избежание проблем, связанных с качеством печати в промежутках между микросхемами, в головках Memjet предусмотрен уникальный запатентованный элемент Drop triangle (капельный треугольник), находящийся с правой стороны каждой микросхемы. Дюзы в этом треугольном элементе рассчитаны на работу в положении как будто они находятся в ряду вышележащих дюз. Таким образом предотвращается эффект отсутствия дюз, обусловленный промежутками на стыке микросхем.

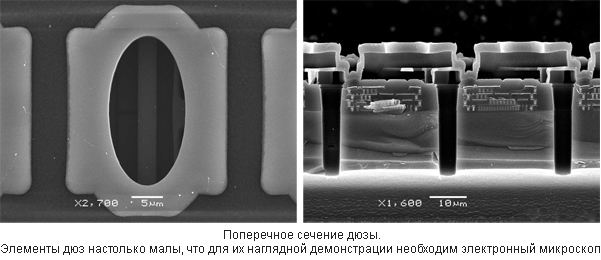

Дюзы печатающей головки Memjet — микронное решение

Дюзная пластина изготовлена из нитрида кремния — чрезвычайно прочного материала, и покрыта составом, обеспечивающим гладкую плоскую поверхность, которая отличается стойкостью к загрязнениям и легко обслуживается. Дюзы головки Memjet способны формировать капли объемом 1–2 пл. Первоначально головка настроена на выброс капель объемом 1,4 пл с предполагаемым диаметром капли 14 мкм.

Самоохлаждающаяся конструкция

Несмотря на то что существует целый ряд возможных вариантов конструкции дюз печатающих головок Memjet, разработчики реализовали такую, в которой предусмотрен нагревательный элемент в середине чернильной камеры. Подобная конструкция с «подвешенным» нагревателем позволяет выбрасывать чернильные капли, затрачивая энергии всего в 170 наноджоулей (нДж). Как только капли выброшены, новый «холодные» чернила устремляются в камеру, окружая и охлаждая нагревательный элемент. В результате получается, что температура дюз поддерживается на уровне на 20 градусов выше температуры окружающей среды. Управление температурой является неотъемлемой характеристикой конструкции печатающей головки Memjet. Тщательный температурный контроль обеспечивает непрерывную печать с низкими энергозатратами, а также возможность плотной конфигурации дюз для печати в один проход с разрешением 1600 DPI.

Чернила Memjet Formula Ink

Печатающие головки Memjet, которыми оснащен принтер Excelagraphix 4800, скоростнее традиционных струйных печатающих головок в 15 раз и, соответственно, требуют использования особых чернил. Чернила Memjet Formula Ink разработаны специально для стабильной печати на сверхвысоких скоростях и являются поистине революционным решением в области современных цифровых печатных технологий.

Водные чернила Memjet Formula Ink по своим свойствам удовлетворяют всем требованиям, предъявляемым к чернилам для скорострельной однопроходной печати, и гарантируют неизменно качественный от отпечатка к отпечатку результат и продолжительный срок службы печатающих головок. В то время как большая часть производств полиграфической отрасли перешла на пигментные чернила, компания Memjet использует для своей передовой технологии чернила на основе уникальных красителей, которые позволяют поднять качество печати на совершенно новый уровень.

Для обеспечения бесперебойной работы печатающих головок и стабильного высокоскоростного выброса капель для чернил Memjet Formula Ink были выбраны усовершенствованные красители палитры CMYK. Термоструйные печатающие головки Memjet формируют микроскопические капли объемом всего 1–2 пл, которые впитываются поверхностью типовых материалов (картона, бумаги) за доли секунды, поэтому отпечаток на выходе из печатной зоны оказывается абсолютно сухим.

В процессе производства чернила Memjet Formula Ink подвергаются строгому контролю качества на всех этапах технологической цепочки. В целях обеспечения стабильных от партии к партии характеристик и достижения максимального срока службы печатающих головок к этим чернилам применяются предельно жесткие производственные допуски и разрешается крайне низкое содержание сопутствующих примесей.

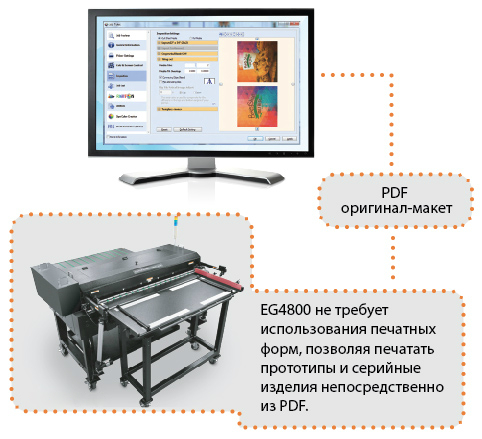

Модульное программное обеспечение

Программное обеспечение, которое управляет сверхбыстрыми печатающими головками и чипами контроллера, отличается высокой эффективностью. Модульное программное средство для технологии Memjet было разработано с нуля в целях обеспечения максимальной скорости, стабильности и качественной результативности печати. Модульные программные компоненты обеспечивают беспрепятственное взаимодействие электроники контроллера и встроенного программного обеспечения.

Программные модули Memjet включают пользовательские прикладные средства, такие как драйверы, инсталляторы, модули контроля использования и отслеживания ошибок, а также прочие модули для поддержки производства, обслуживания и управления. Все приложения написаны согласно стандарту языка программирования ANSI C/C++ и предоставляют строго определенный набор общих интерфейсов операционной системы и ОС-независимый код для эффективного использования и адаптации технологии.

Драйвер является основным средством обеспечения высокой производительности плоттера Excelagraphix 4800. Драйвер отображает печатные страницы в формате двойного разрешения (MMR), который дает возможность получить изображение в сжатом формате JPEG и сжимает исходные цветные страницы и монохромную текстовую/линейную графику в полном разрешении с помощью модифицированного метода сжатия G4 Fax. Таким образом, данные страницы в компактной форме моментально отправляются на контроллер для быстрой передачи с поддержкой высокого качества цветной печати. Большинство страниц отображается с использованием стандартного управляющего компьютера или определенной сетевой конфигурации.

Архитектура программного обеспечения и прошивки поддерживает инкапсуляцию оптимизированного формата представления в другие файлы PDL или использование языка управления PJL для переключения между параллельными файлами PDL.

Статус-монитор — настраиваемый модуль, который контролирует статус плоттера и предоставляет пользователю сведения о его текущем состоянии.

Функция контроля использования имеет отношение к конфигурации «Чернила Memjet /Печатающая головка Memjet». Содержит опции для привязанных по времени, поставке и настраиваемых сервисов для помощи в упаковке и маршрутизации данных использования к источникам устройства или внешним источникам, таким как веб-приложения.

Программное обеспечение поддерживает специализированное двунаправленное подключение к встроенному веб-серверу (EWS) и использует стандартные HTTP-протоколы.

Высокопроизводительные электронные средства передачи печатных данных поддерживают поток несжатой информации, поступающей из растрового процессора (RIP/РИП). Эта технология обеспечивает конечным пользователям возможность направленного контроля того, что печатается на странице (вплоть до контроля размера капли), обеспечивая необходимую гибкость в управлении печатающими головками посредством самых мощных РИП'ов, доступных на рынке.

* — TCO (Total Cost of Ownership) — полная себестоимость владения.
TCO рассчитывают, как правило, на продолжительный период времени (3–7 лет), с учетом всех скрытых трат (например замена фотобарабанов и других узлов аппарата) — в результате часто оказывается, что экономически выгоднее приобрести устройство более высокого класса, выигрывающего суммарно в перспективе.
