Описание SAGA SC 30II PRO+ (SG-SC516)

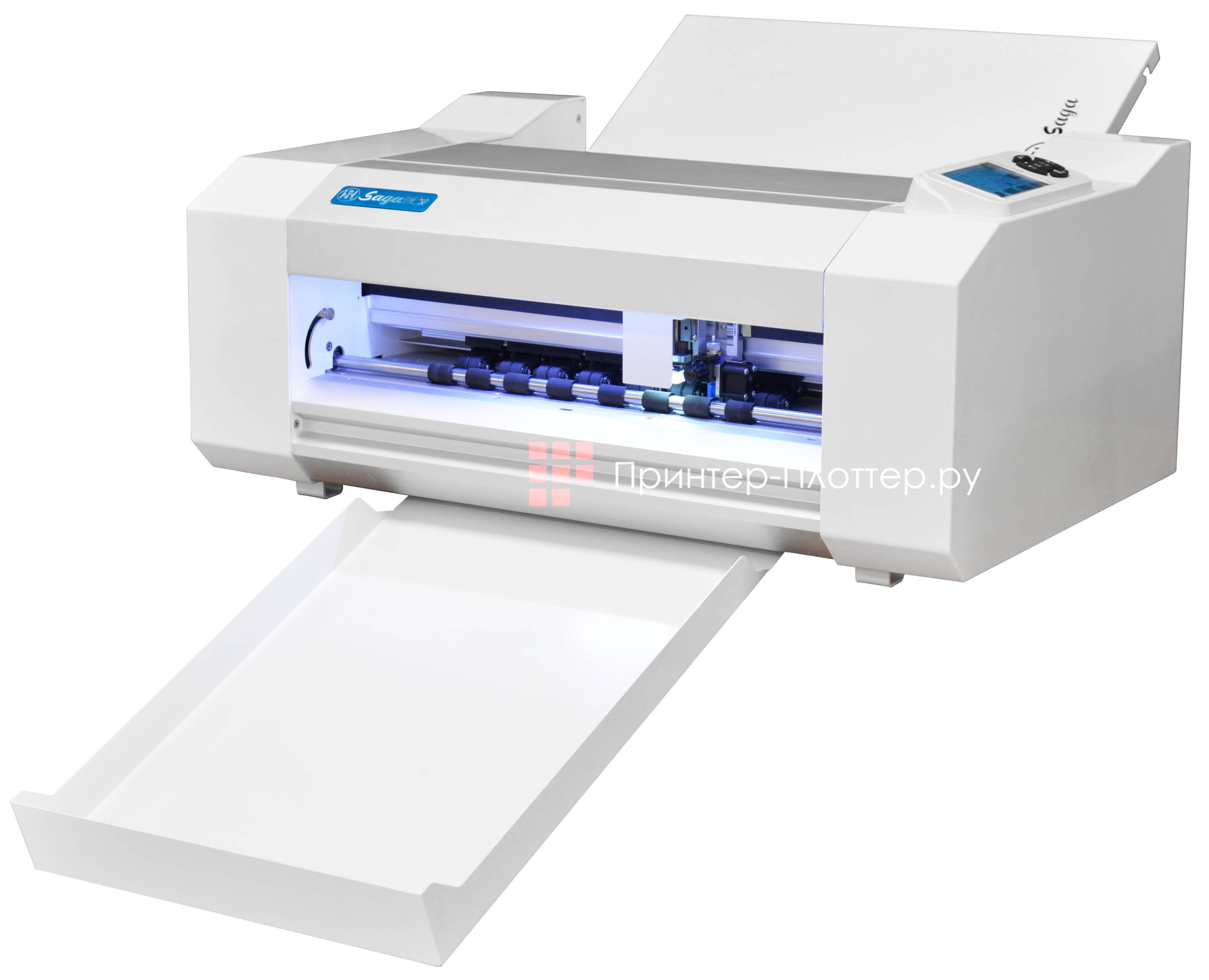

SAGA SC 30II PRO+ (SG‑SC516) — универсальный автоматический режущий плоттер формата 13" (330 мм, SRA3+).

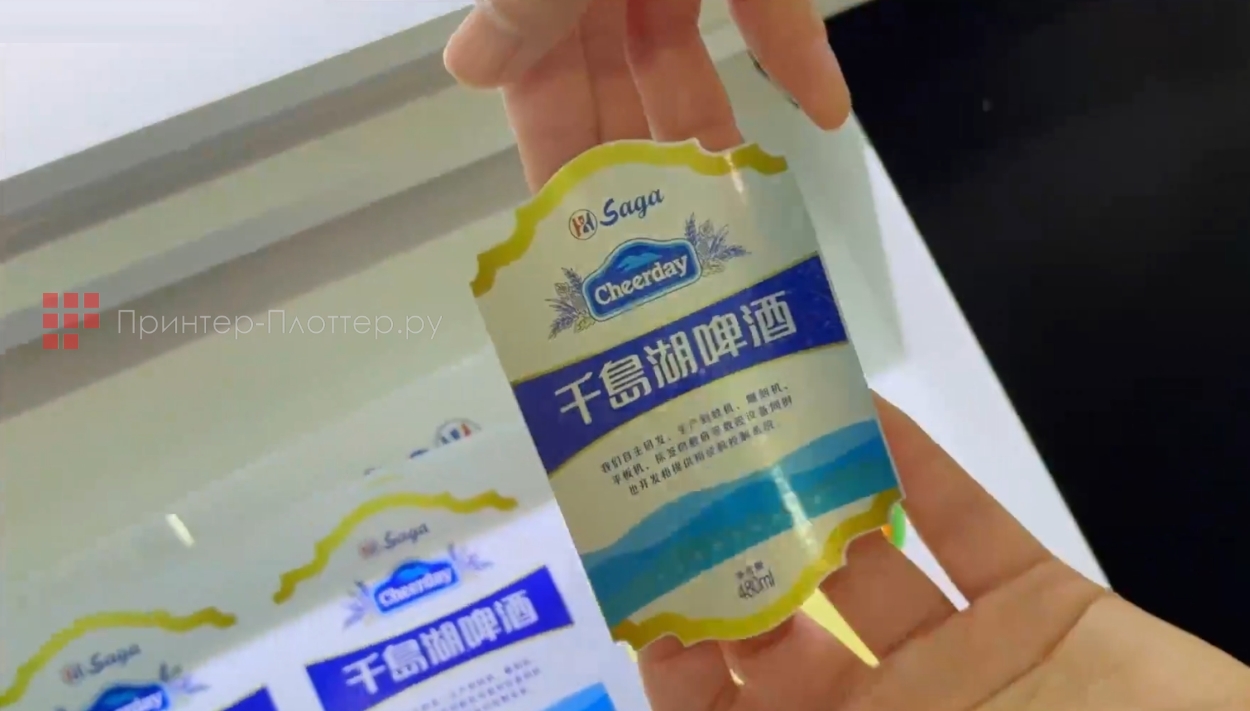

Применение
Спектр применения плоттера довольно широк — от небольших рекламных мастерских до типографий среднего масштаба.

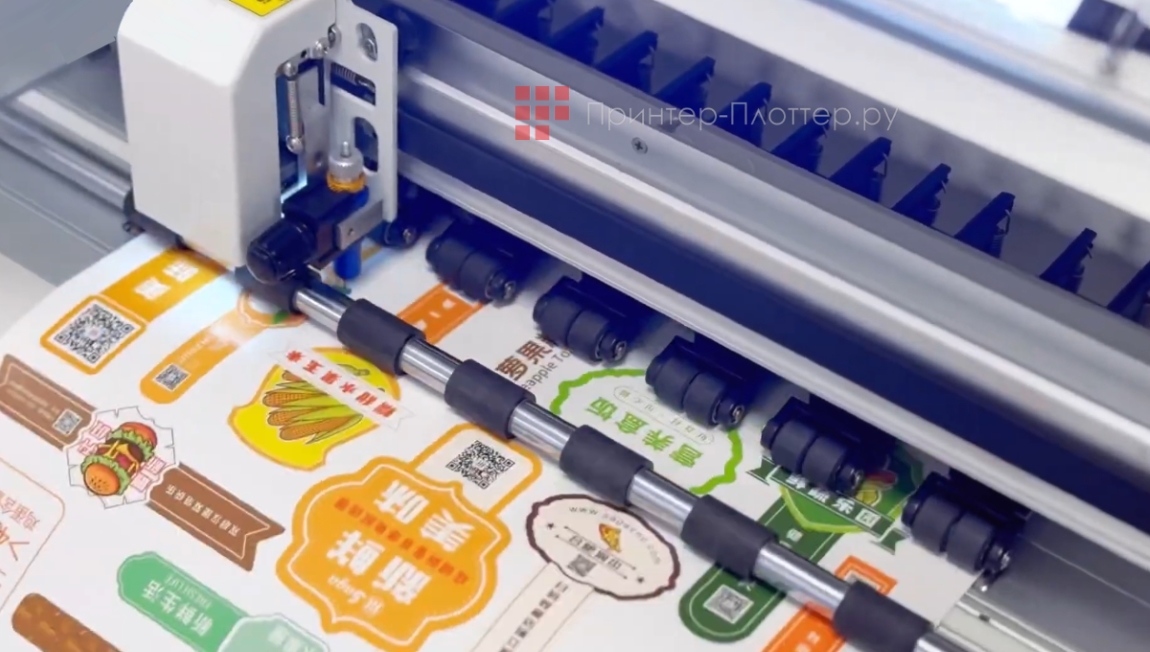

Производство наклеек и стикеров
- Стикеры на пленке и бумаге. Полурез отделяет элементы от подложки, чтобы их было удобно снимать. CCD‑камера по меткам гарантирует, что контур точно совпадает с картинкой — даже на прозрачной пленке.
- Фигурные наклейки сложной формы. Высокая точность (до 0,05 мм) позволяет резать мелкие детали и тонкие перемычки.
- Перфорированные купоны и отрывные элементы. Точечная перфорация делает ровную линию отрыва, при этом лист остается целым до момента использования.

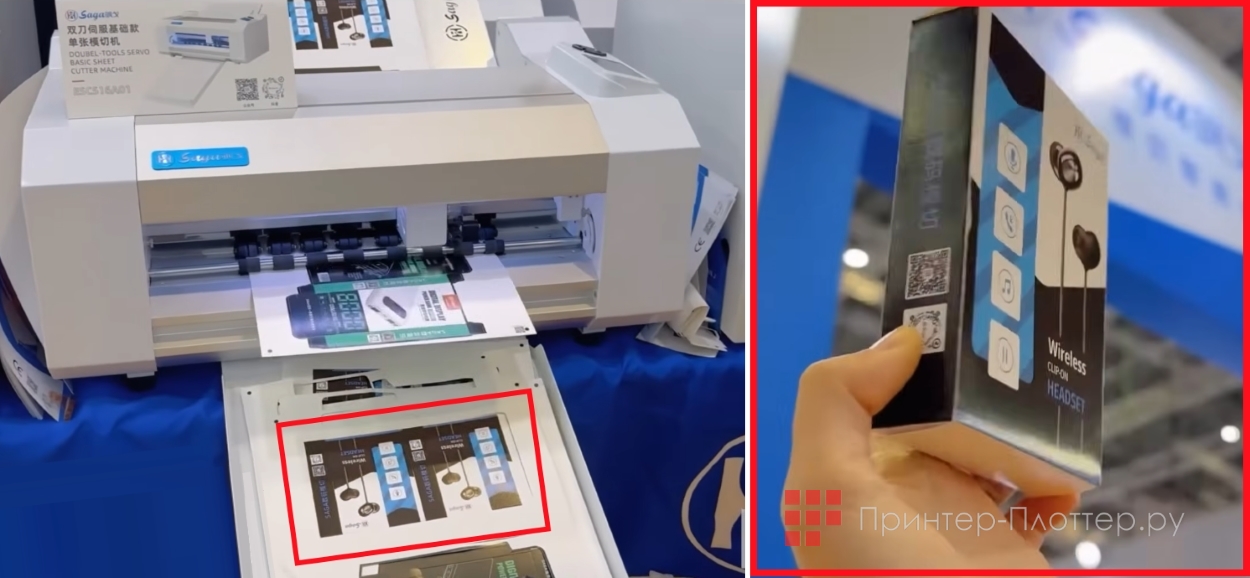

Упаковка и коробки (малые тиражи)
- Развертки коробок и папок. Биговка формирует четкие линии сгиба, а полный рез отделяет развертку.
- Подарочные коробки и упаковка из микрогофрокартона. Важно, что можно точно настроить давление под толщину материала, чтобы не прорезать картон насквозь там, где нужна только биговка.
- Индивидуальные подарочные наборы. Фигурные элементы, окошки, вырубки под вставку — все это можно делать без изготовления штампов, что выгодно для малых тиражей.

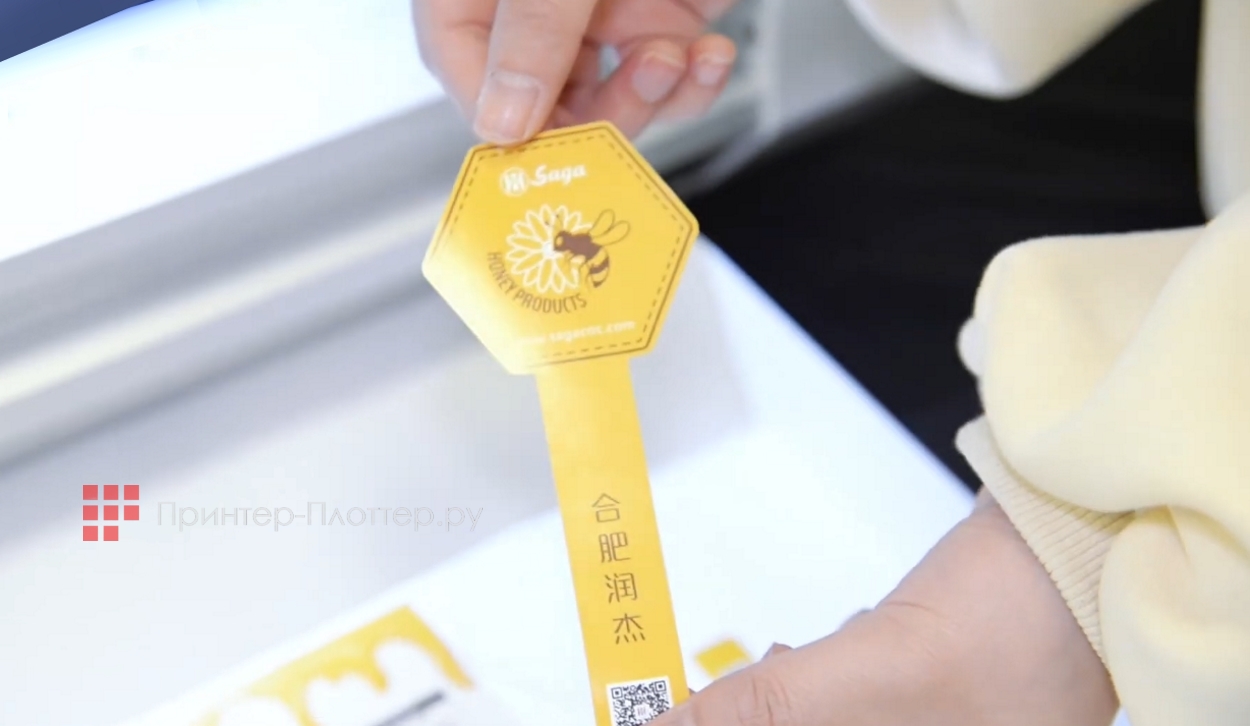

Рекламная и сувенирная продукция
- Открытки, приглашения, конверты. Комбинация биговки и реза позволяет делать изделия с аккуратными сгибами и фигурным краем.
- Шаблоны и трафареты. Плоттер режет точные контуры, которые можно использовать как трафареты для красок, спреев, пескоструя и т. п.
- Декоративные элементы из ПВХ и ПЭТ. Жесткие материалы режутся с контролем давления, чтобы не было сколов по кромке.
Промышленные и вспомогательные задачи
- Маркировка и разметка. Режим рисования пером позволяет наносить временные метки, контуры под дальнейшую обработку или разметку для сборки.
- Прототипирование и тесты. Можно быстро проверить геометрию изделия, сделать пробную партию без оснастки.
- Малосерийные изделия по индивидуальным макетам. Например, именные бирки, номерки, таблички, где тираж 10–100 шт., а форма нестандартная.
Этикетки и бирки
- Этикетки для товаров. Полный рез по контуру, возможна фигурная высечка вместо стандартной прямоугольной формы.
- Бирки из картона и плотной бумаги. Часто нужна комбинация: биговка линии сгиба плюс рез по контуру. Двойной держатель позволяет сделать это за один проход.
- POS‑материалы и ценники. Компактные изделия с точной геометрией, где важно, чтобы края были чистыми и без заусенцев.

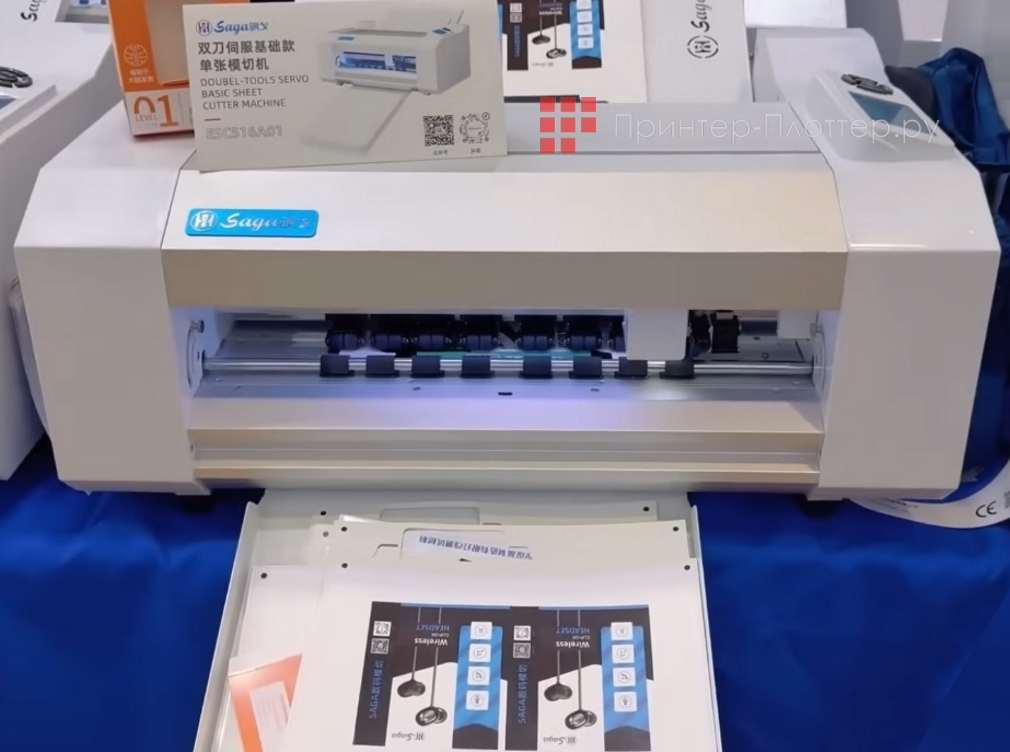

Точная резка по меткам
В плоттере установлена CCD‑камера — промышленный оптический датчик позиционирования. Камера считывает регистрационные метки или QR‑коды на материале и корректирует траекторию реза. Благодаря этому контур точно совпадает с напечатанным изображением — даже если лист лег в лотке с небольшим смещением.

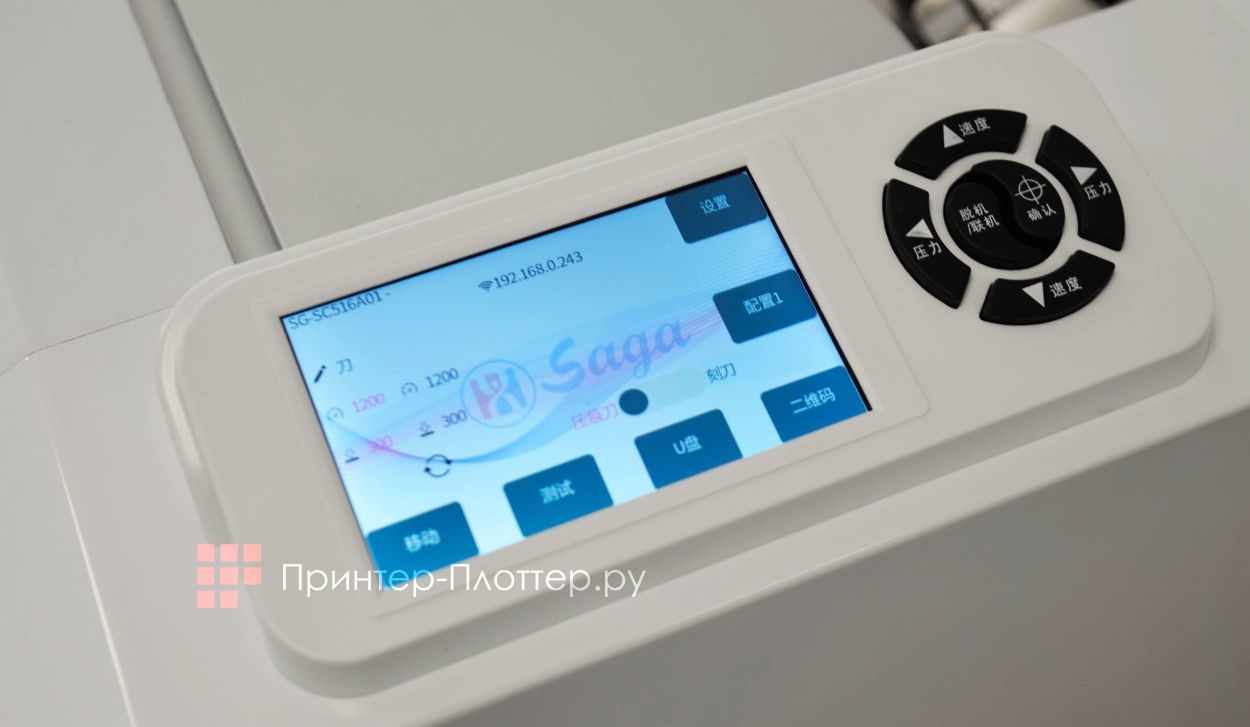

Панель управления
В качестве панели управления в SAGA SC 30II PRO+ (SG-SC516) используется 4,3‑дюймовый емкостный сенсорный дисплей с интуитивно понятным интерфейсом. Через меню можно задавать параметры работы плоттера и полностью контролировать не только процесс его работы, но и отслеживать состояние устройства.
- Установка ключевых параметров резки — давление ножа и скорость движения каретки
- Настройка работы CCD‑камеры
- Определение порядка операций
- Запуск заданий и слежка за их выполнением в реальном времени
- Проведение калибровки — в том числе автоматической, и для корректировки смещения камеры
- Контроль уровня износа ножа, количество отработанных листов, ошибки подачи и другие показатели

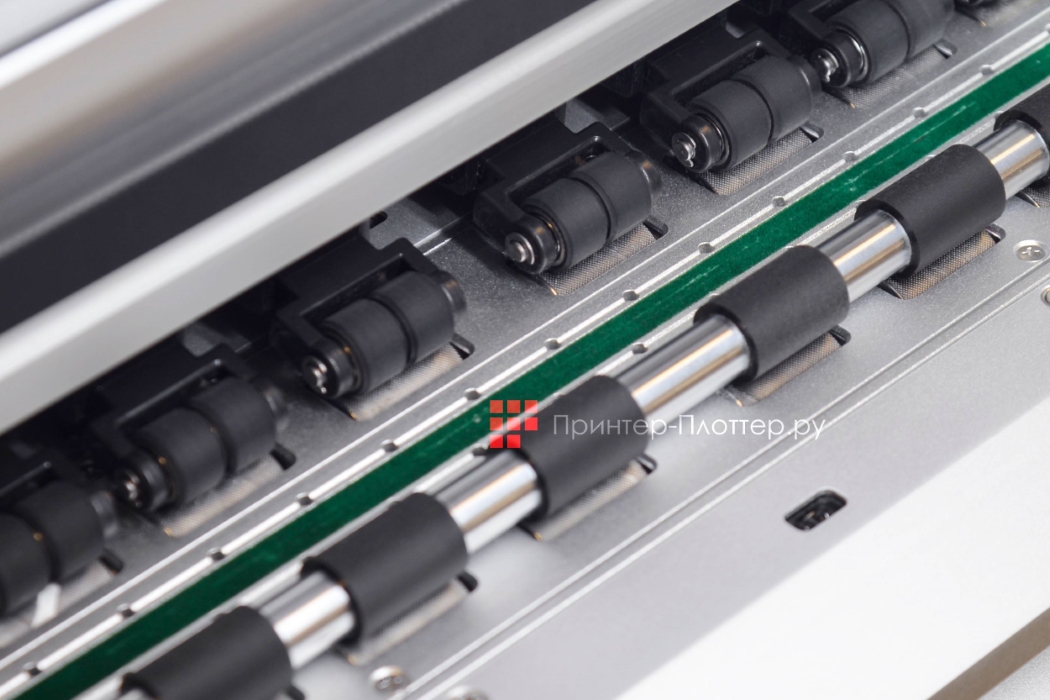

Автоподача листов
Автоподача — основное преимущество SAGA SC 30II PRO+ (SG‑SC516). Благодаря ей плоттер идеально подходит для серийного производства, снижая риск двойной подачи и упрощая работу с тиражами. В основе процесса автоподачи лежит фрикционная подача, то есть листы подаются роликами из лотка. Два ряда прижимных роликов обеспечивают ровное движение листа, что снижает риск его перекоса.
Конструкция рассчитана на стопу высотой до 20 мм. В зависимости от плотности материала данная высота соответствует примерно 100 листам самоклеящейся бумаги или пленки.

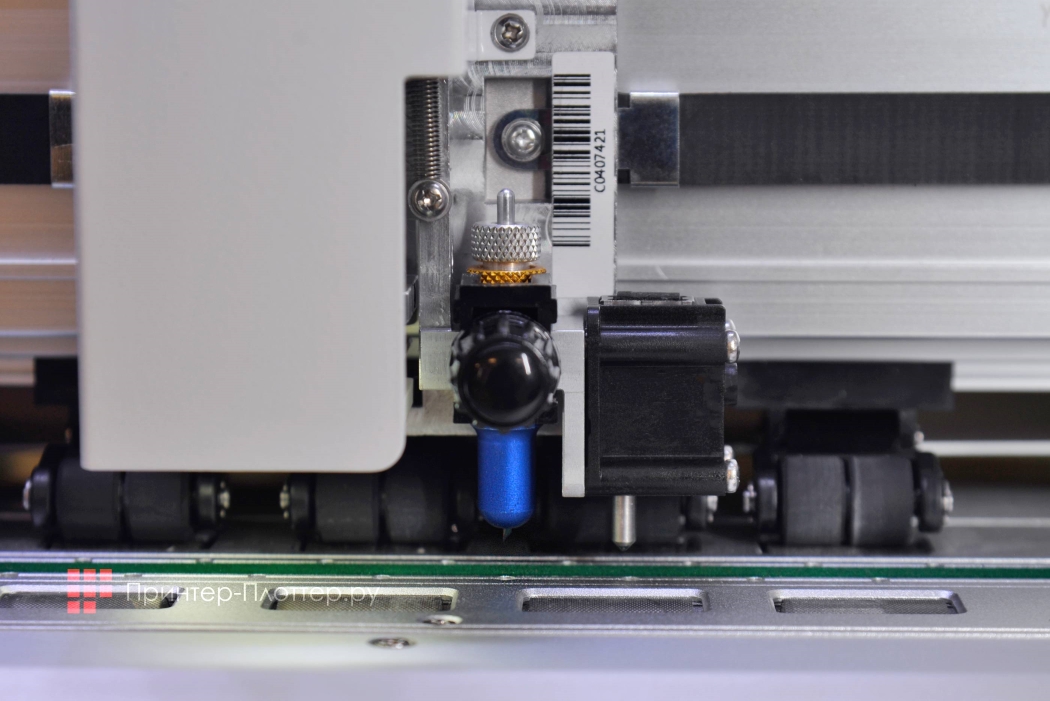

Двойной держатель инструмента
Двойной держатель инструмента — одна из ключевых особенностей SAGA SC 30II PRO+ (SG‑SC516). На каретке плоттера установлены два независимых держателя. В каждый можно установить свой инструмент.
Типичные комбинации
- Нож + биговальный модуль. Позволяет выполнять две операции за один проход: плоттер одновременно прорезает материал (например, самоклеящуюся пленку) и формирует линию сгиба на картоне. Благодаря этому не приходится останавливать оборудование для замены инструмента — процесс идет непрерывно, а линии реза и бига идеально совпадают.
- Нож + перо. Позволяет одновременно резать контур и наносить вспомогательную разметку — это особенно удобно при работе со сложными макетами, где важна четкая привязка линий друг к другу.
- Разметка + резка. С помощью пера плоттер наносит вспомогательные линии разметки, а нож тут же выполняет резку строго по ним — такой подход особенно ценен при обработке сложных раскладок и многоэлементных макетов, где критично точное совпадение контуров.

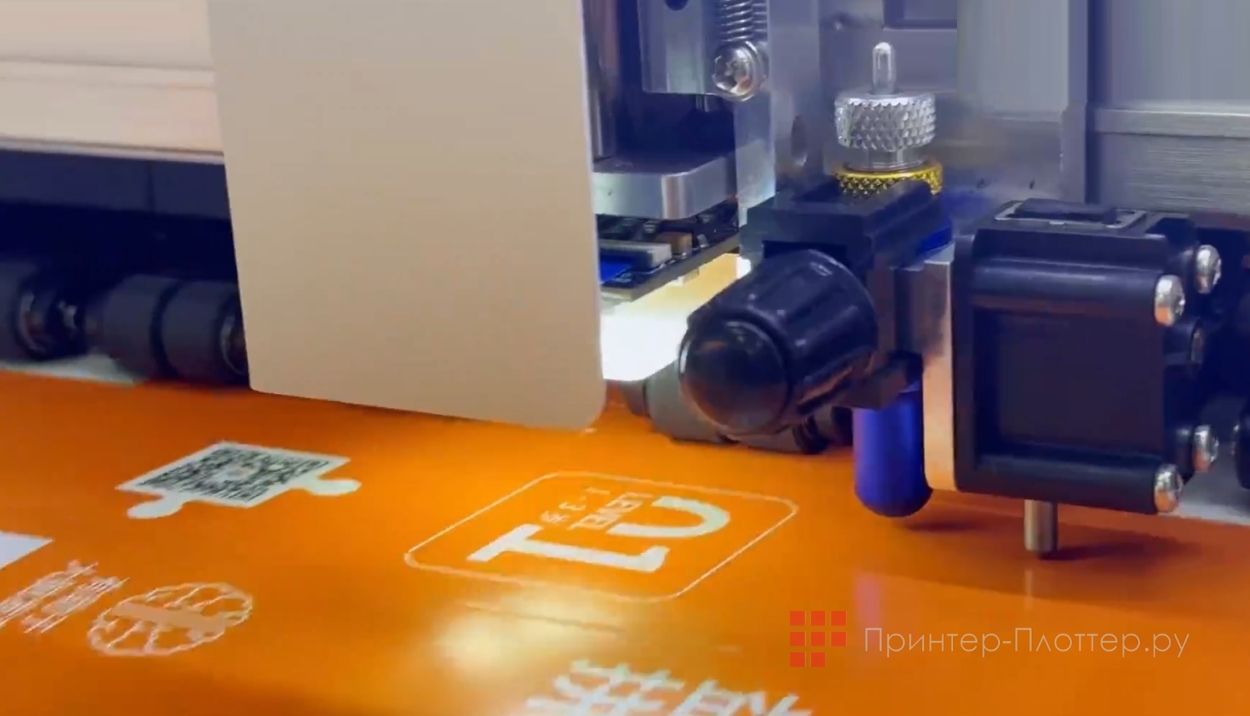

Широкий набор режимов обработки
В SAGA SC 30II PRO+ (SG‑SC516) реализовано несколько режимов обработки. И благодаря двум держателям инструмента их можно комбинировать и выполнять за один проход.
- Полурез (Half Cut). Инструмент надрезает материал до подложки, не прорезая ее полностью. Ключевой режим для самоклеящихся носителей — после резки изделия легко отделяются от основы вручную.

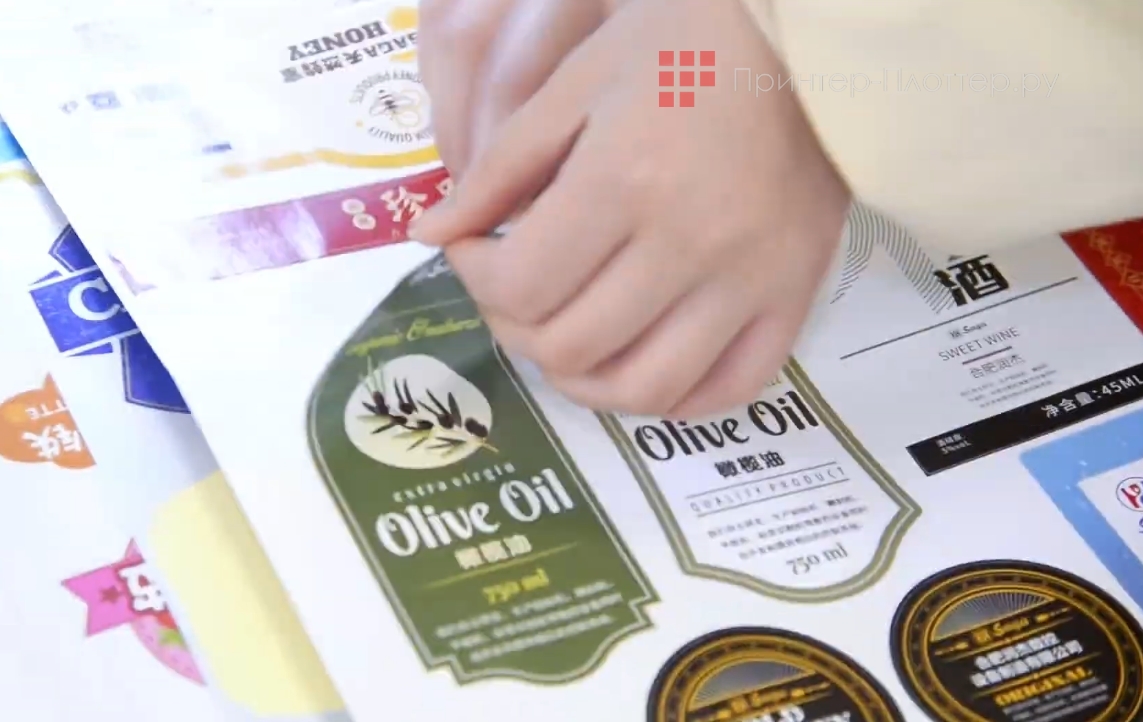

- Полный рез (Full Cut). Нож прорезает материал насквозь — режим для вырезания наклеек, стикеров, бирок, фигурных элементов. Подходит для самоклеящихся пленок, бумаги, тонкого картона.
- Биговка (Creasing/Scoring). С помощью биговального модуля на материале формируется четкая линия сгиба без сквозного прореза. Режим востребован при изготовлении упаковки, открыток, POS‑материалов из картона и плотной бумаги.
- Точечная резка / точечная перфорация (Dotted Cut). Плоттер делает серию отдельных проколов с заданным шагом, оставляя перемычки. Режим используют для отрывных купонов, билетов, талонов — линия отрыва получается ровной, а лист остается целым до момента отделения.
- Рисование пером (Drawing). При установке пишущего инструмента плоттер может наносить разметку, контуры или декоративные линии. Пригодится для предварительной разметки, шаблонов, маркировки заготовок.

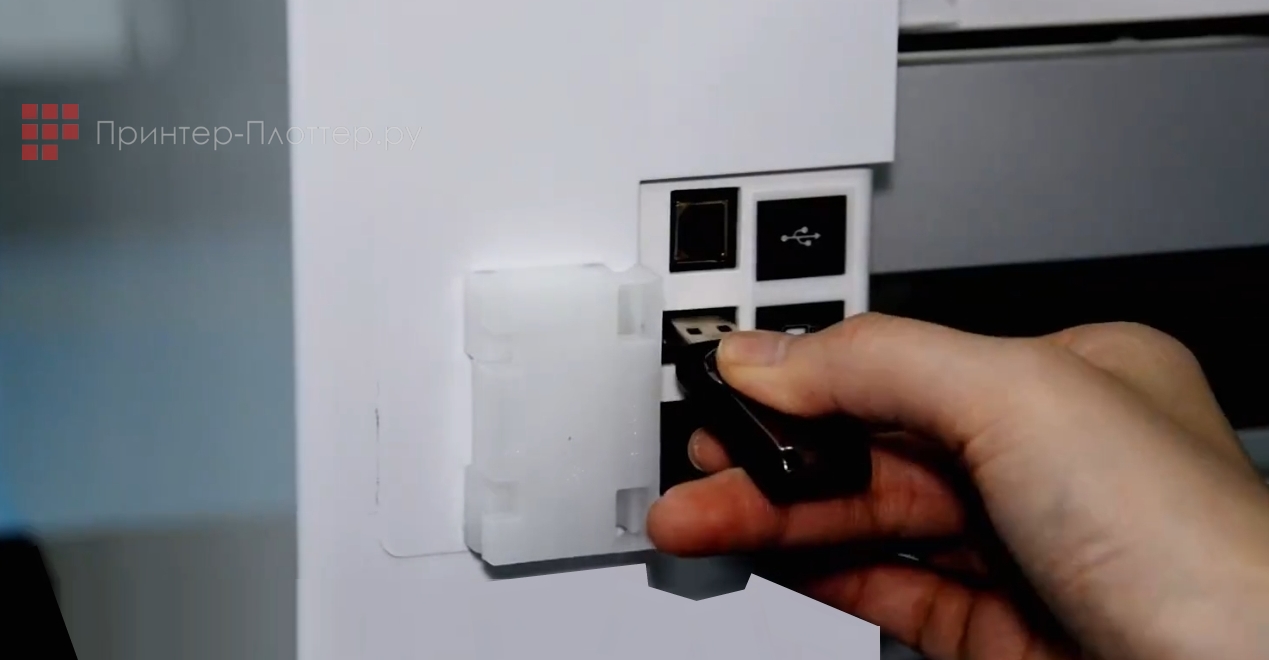

Интерфейсы подключения
У плоттера продуманный набор интерфейсов, позволяющий легко встраивать устройство в рабочий процесс — отправлять задания с ПК, по сети, через Wi‑Fi или работать автономно.
Доступные интерфейсы
- USB — для прямого подключения к компьютеру или передачи файлов. Удобно, когда нужно быстро отправить небольшое задание без настройки сети.
- Ethernet (LAN) — проводное сетевое подключение. Стабильный вариант для типографий и производств: плоттер можно добавить в общую сеть, чтобы несколько рабочих мест отправляли на него задания.
- Wi‑Fi — беспроводная передача файлов и управление. Полезно, если плоттер стоит в другом помещении или прокладка кабеля неудобна.
- USB‑накопитель (U‑disk) — запуск заданий напрямую с флешки. Режим автономной работы: не нужен компьютер и даже подключение к сети. Достаточно скопировать файл на накопитель, вставить в плоттер и запустить резку с сенсорной панели.

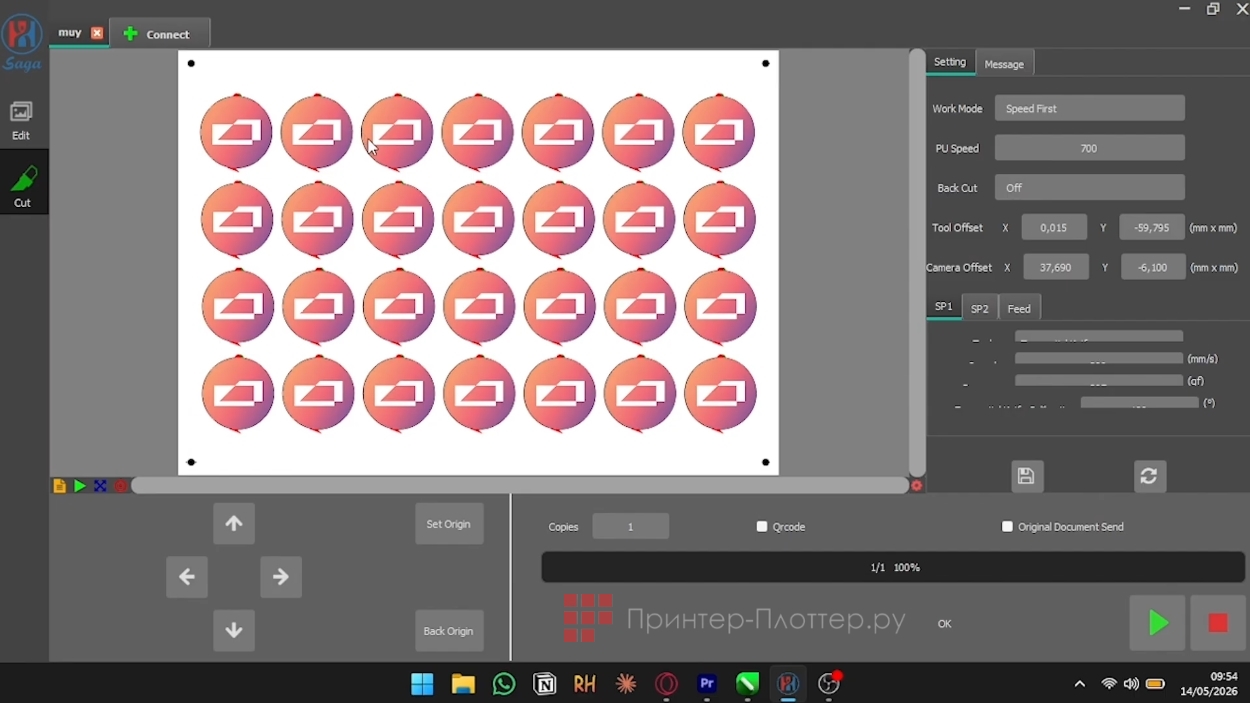

Программное обеспечение
С программным обеспечением у SAGA SC 30II PRO+ (SG‑SC516) все продумано для организации комфортной работы. Имеется и основная программа — CutArtist, и удобные интеграции — плагины для графических редакторов.
CutArtist
CutArtist является основным ПО для плоттера. В нем можно готовить задания — определять параметры резки (давление, скорость), настраивать работу CCD-камеры (она точно позиционирует лист по меткам или QR-коду), управлять последовательностью операций. Интерфейс довольно интуитивный, есть подсказки по настройкам под разные материалы.
Плагины для графических редакторов
Можно работать прямо в CorelDRAW или Adobe Illustrator — экспортировать макет в формате, понятном плоттеру, и отправлять на резку без переключения в отдельную программу, что сильно ускоряет рабочий процесс.
Максимальная простота обслуживания
Обслуживание SAGA SC 30II PRO+ (SG‑SC516) продумано так, чтобы оператор тратил минимум времени на рутину и мог быстро вернуть устройство в строй без вызова сервисного инженера.
- Быстрый разбор без инструментов. Отдельные узлы и модули можно снять и заменить вручную — не нужны отвертки, ключи и спецприспособления. Это ускоряет замену расходников и чистку механизмов.
- Доступ к ключевым точкам обслуживания. Ролики автоподачи, зона резки, держатели инструментов и тракт движения листа спроектированы так, что к ним легко подобраться для осмотра или очистки.
- Модульная конструкция держателей инструментов. Два держателя позволяют менять нож, биговальный модуль или перо отдельно и быстро. При этом не требуется калибровать всю каретку заново: достаточно выполнить короткую локальную настройку.
- Автоматическая калибровка CCD‑камеры. Процедура запускается одной кнопкой в меню и занимает пару минут. Система сама сканирует тестовую мишень и вносит поправки — не нужно вручную подбирать смещения.

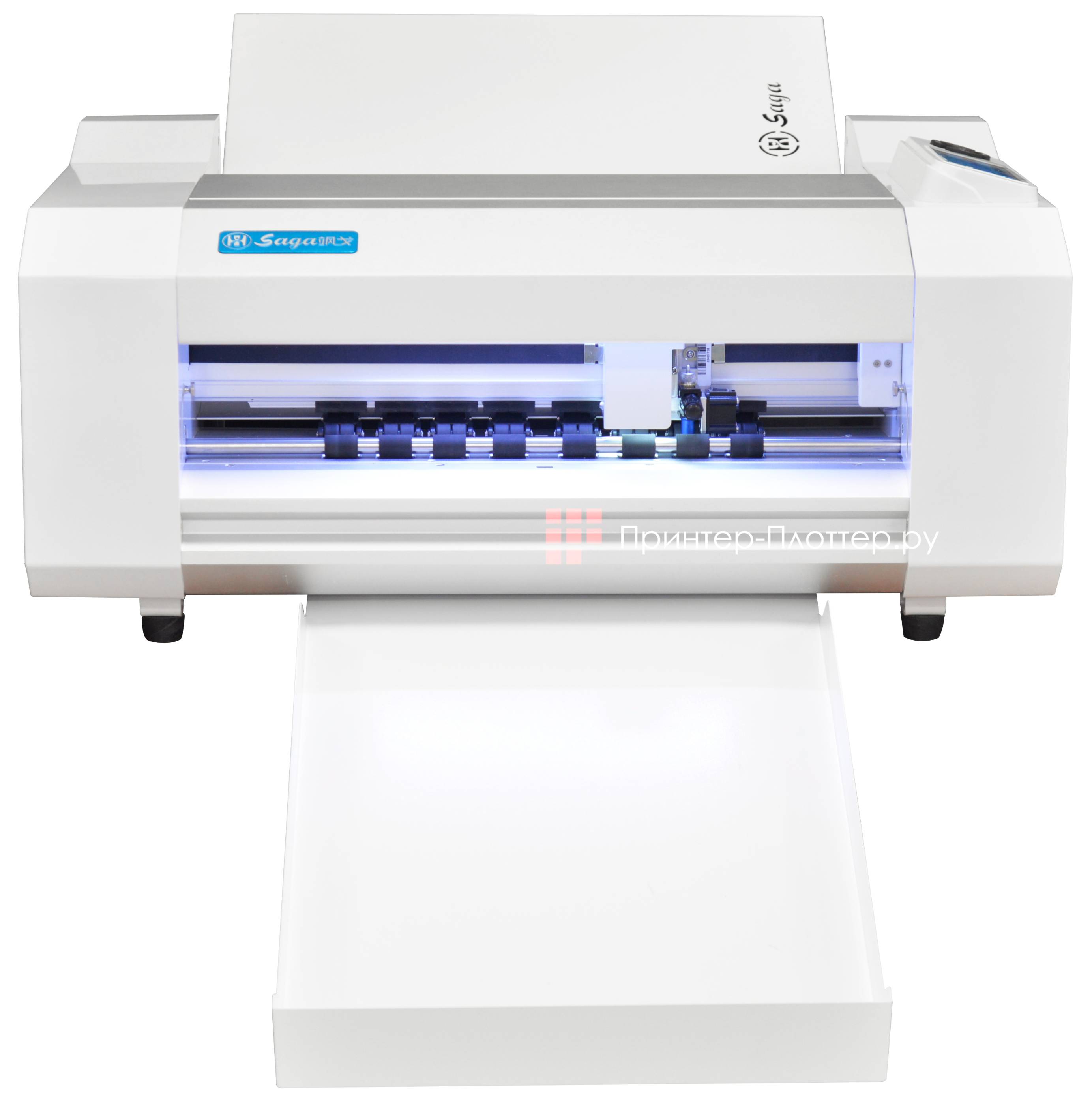

Купить SAGA SC 30II PRO+ (SG-SC516)
Магазин Принтер-Плоттер.ру является официальным поставщиком продукции SAGA. В магазине вы можете купить SAGA SC 30II PRO+ (SG-SC516) на выгодных условиях — звоните или напишите нам.
Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
Основные |
|
| Производитель: | SAGA |
| Формат: | SRA3+ |
| Устройство: | плоттер |
| Формат плоттера: | 13" (330 мм, SRA3+) |
| Класс: | режущий |
Резка |
|
| Область резки: | 330 x 483 мм |
| Прорезаемые материалы: | самоклеящаяся пленка, самоклеящаяся бумага, картон, ПВХ, ПЭТ, специализированные материалы для наклеек и этикеток |
| Ширина резки: | 330 |
| Скорость резки: | 1500 мм/с |
| Давление на нож (макс.): | 900 г (резка) |
| Контурная резка: | да |
| Мин. размер вырезаемого символа: | 5 мм |
| Оптический датчик (резка по меткам): | да |
| Фиксация ножа: | Нет |
Дисплей |
|
| Дисплей: | емкостный сенсорный экран с диагональю 10,9 см (4,3") |
Дополнительные |
|
| Тип подачи материала: | листовой |
| Особенности: | камера CCD, точечная резка |
| Ширина материала: | 330 мм |
| Механическое разрешение: | 0,02 мм |
| Автоматическая режущая система: | Да |
| Автоподатчик материала: | да |
| Биговка: | да |
| Емкость автоподатчика: | 100 листов |
| Инструменты: | два держателя инструмента, нож, биговальный инструмент, ручка |
| Макс. длина материала: | 483 мм |
| Максимальный размер листа: | 330 x 483 мм |
| Плотность бумаги: | 250–400 г/кв.м |
| Подача листа: | фрикционная |
| Подсветка рабочего стола: | Нет |
| Рабочая влажность: | 30–75% |
| Рабочая температура: | 5–35 °C |
| Распознавание заданий: | считывание QR-кода, обычных и круглых меток |
| Распознавание смешанных заданий: | Нет |
| Тип двигателя: | X-DC сервопривод, Y-DC сервопривод |
| Точность повторения: | 0,05 мм |
| Программное разрешение: | 0,025 мм |
| Поддерживаемые языки: | HP-GL |
| Интерфейс USB: | да |
| Интерфейс Bluetooth: | нет |
| Интерфейс Ethernet: | да |
| Интерфейс Wi-Fi: | да |
| Интерфейс: | USB, Ethernet, Wi-Fi, U-диск |
| Потребляемая мощность: | 0,15 кВт |
| Требования к электросети: | 100–240 В, 50/60 Гц, 4 А |
Габариты, вес, комплектация |
|
| Программное обеспечение: | CutArtist, плагины (CorelDraw, Illustrator) |
| Габариты: | 740 x 485 x 340 мм |
| Вес (без упаковки): | 26 кг |
| Габариты (в упаковке): | 870 x 685 x 605 мм |
| Официальная гарантия: | 1 год |
| Система без шпинделя: | Нет |
| Индикатор состояния: | Нет |
| Устранение статического электричества: | Нет |
| Пульт управления: | Нет |
| Защита от столкновений: | Нет |
| Толщина стопы (макс.): | 20 мм |
| Очистной ролик пыли с материала: | Нет |
