Описание SAGA ASF420

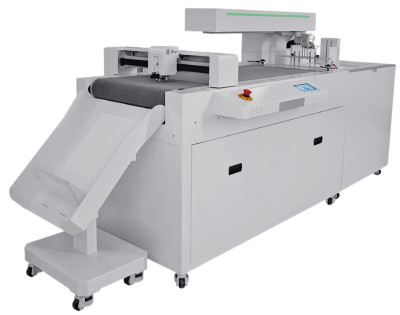

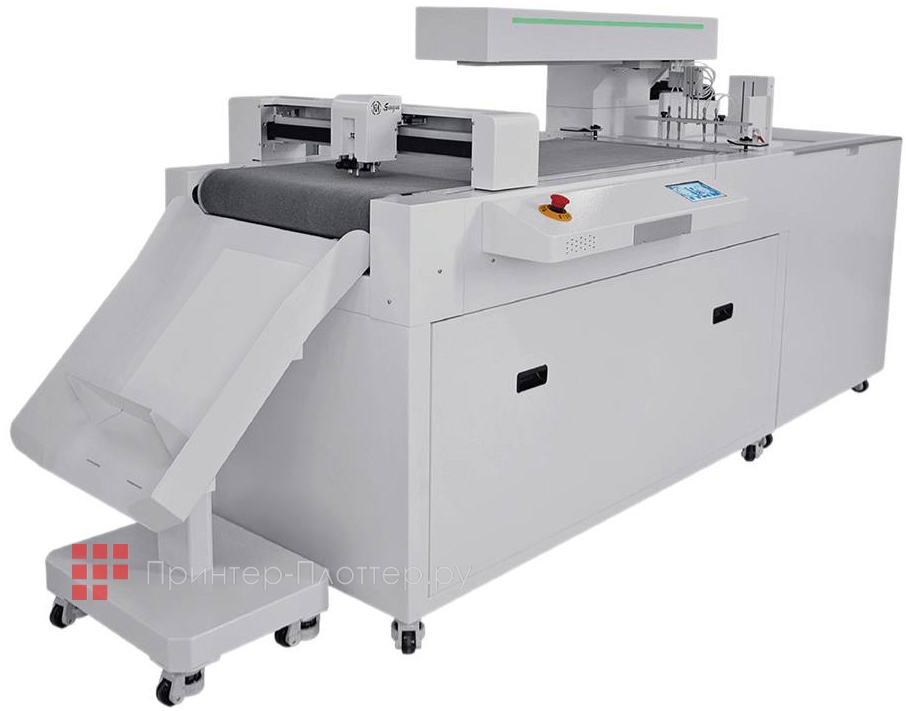

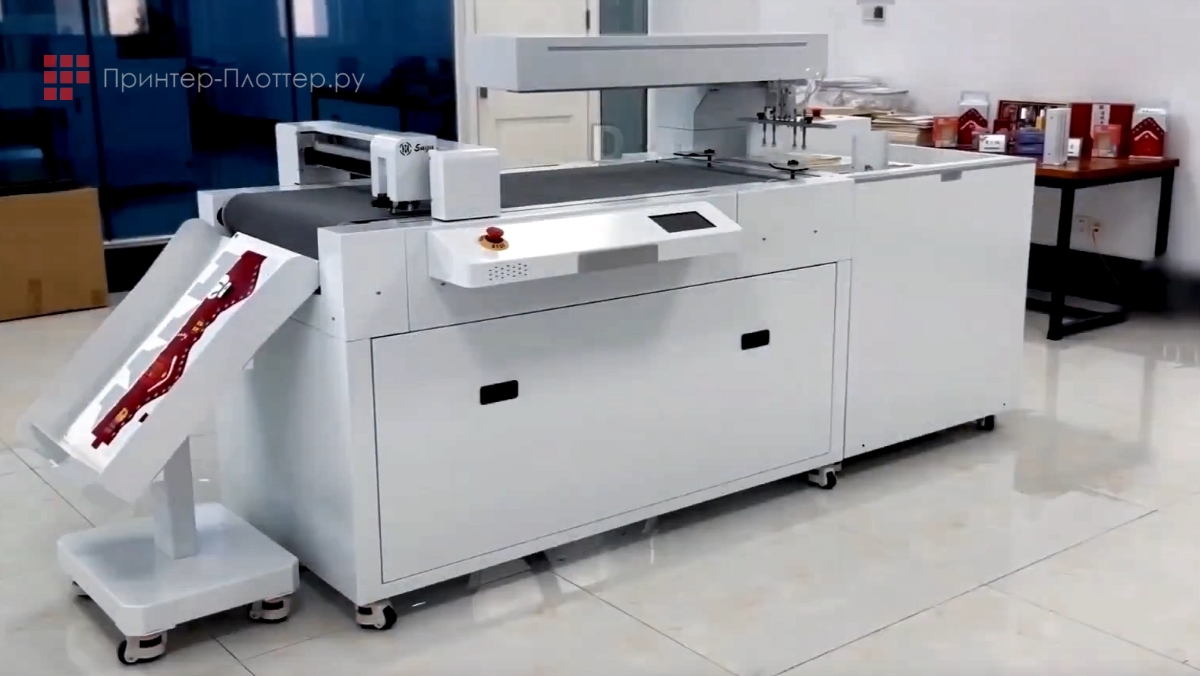

SAGA ASF420 — автоматизированная система конвейерного типа. Самостоятельно подает листы, сканирует их и выполняет контурную резку, а также биговку. Рассчитана на широкий спектр носителей формата до 18" (460 мм, A2+).

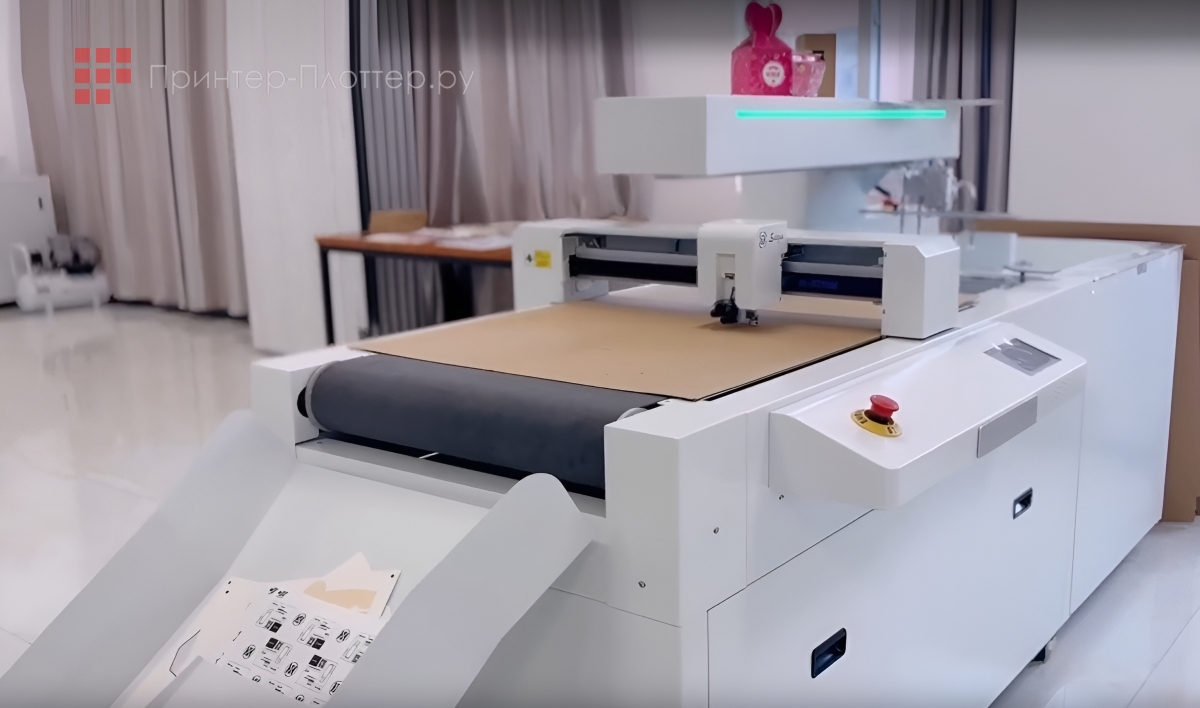

Применение
Изготовление POS‑материалов
- Шелфтокеры, стопперы, ценники
- Вобблеры, бирки, магнитные таблички
- Промо‑материалы из картона и магнитного винила
Упаковка и коробки
- Изготовление образцов упаковки
- Мелкосерийный выпуск коробок, папок, конвертов
- Высечка заготовок под сборку

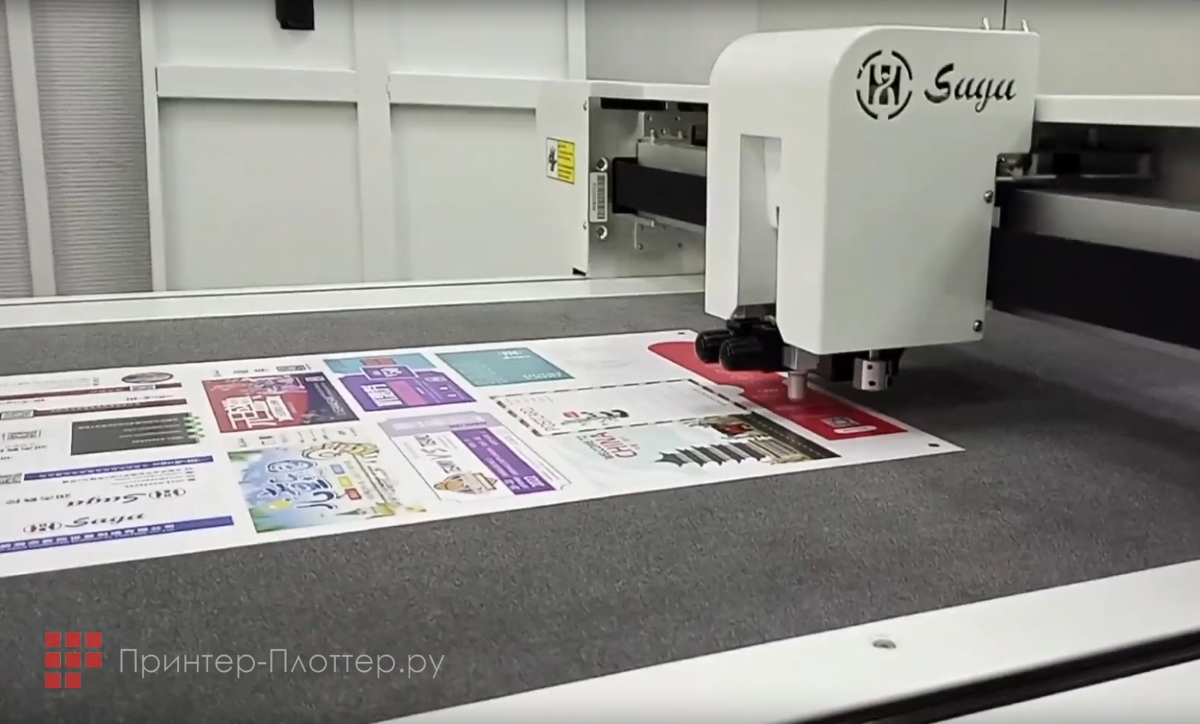

Полиграфия и сувенирная продукция
- Открытки, приглашения, конверты из дизайнерских бумаг и плотных картонов
- Папки, буклеты, обложки
- Сувенирные изделия из магнитного винила, ПВХ, ПЭТ
Промышленные и технические задачи
- Резка гибких панелей, шильдов, трафаретов из ПВХ/ПЭТ
- Изготовление уплотнителей, прокладок, шаблонов из тонких пластиков и винила
- Производство знаков безопасности, предупреждающих табличек

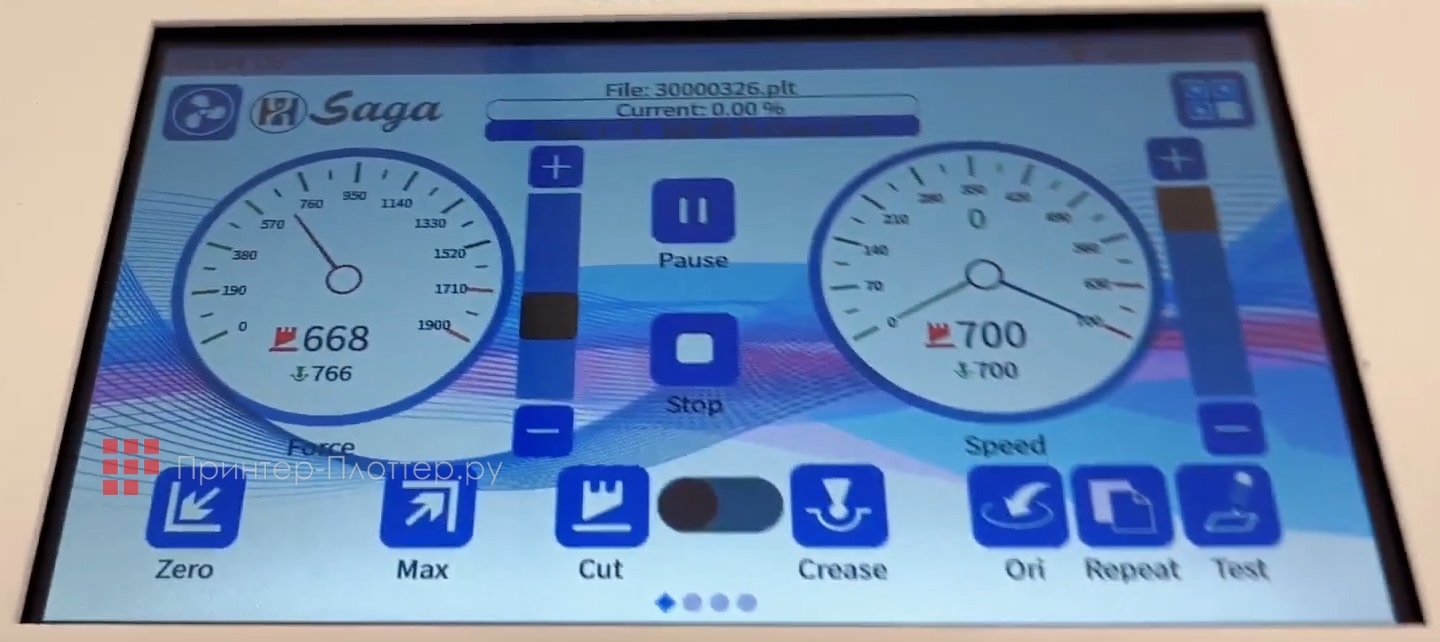

Панель управления
Панель управления автоматизированной системы — 7-дюймовый емкостный сенсорный экран. С ее помощью оператор взаимодействует с системой: задает параметры работы, запускает процессы и контролирует их ход.
Интерфейс панели управления интуитивно понятен — меню организовано так, чтобы нужные функции можно было найти и задействовать максимально быстро.
- Управление всеми этапами работы осуществляется через сенсорный экран. На нем задаются параметры и запускается полный цикл — от подачи листа до сканирования, резки и биговки.
- Можно регулировать усилие для ножа и биговального инструмента.
- Через панель удобно работать с заданиями. Возможно сохранение профилей настроек и загрузка заданий разными способами.

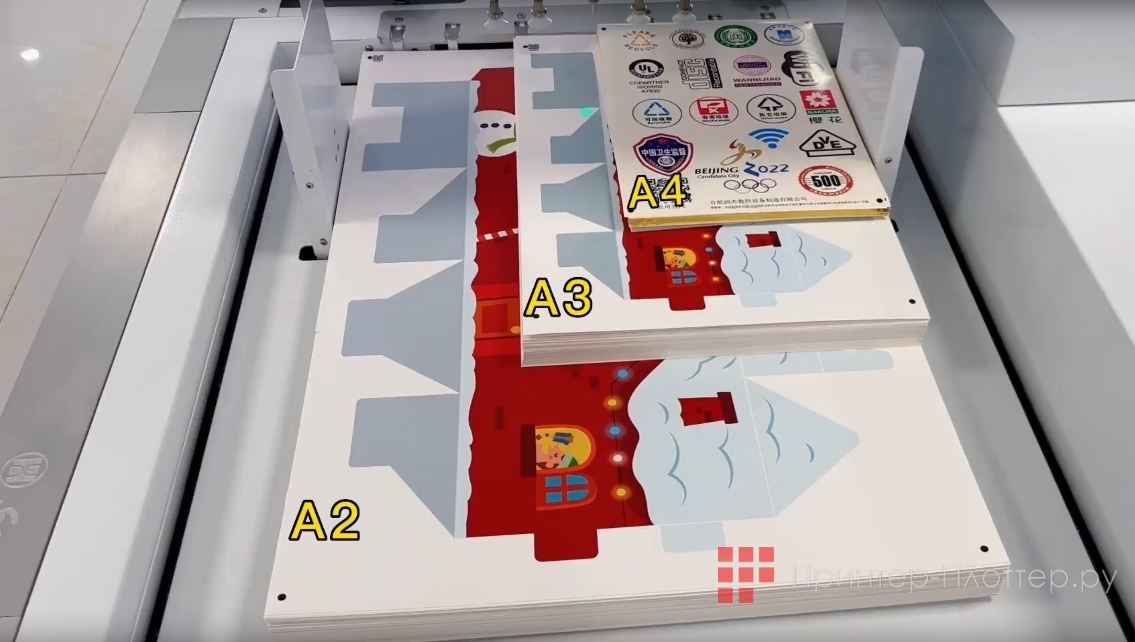

Невероятная емкость податчика
Емкость автоподатчика SAGA ASF420 — до 600 листов (высота стопы — до 18 см). При этом точное количество листов зависит от толщины и плотности материала: например, для тонкого самоклеящегося винила поместится ближе к верхней границе, а для плотного картона — меньше.

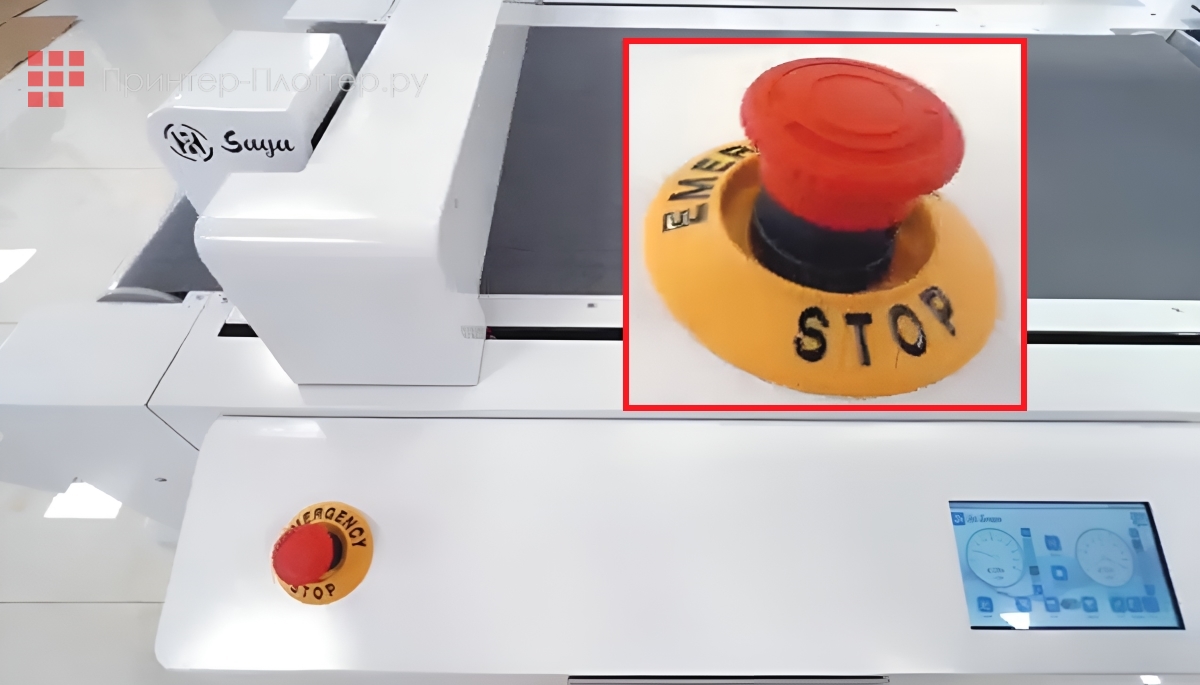

Повышенная безопасность
Разработчики позаботились о безопасной работе с автоматизированной системой. При возникновении нештатной ситуации для экстренной остановки плоттера предусмотрена кнопка аварийного останова (часто ее обозначают как EMS — Emergency Stop), которая моментально останавливает работу — прекращает подачу листа, а также резку и биговку. Кнопка выполнена в традиционном «грибовидном» исполнении и окрашена в ярко‑красный цвет — такой дизайн мгновенно выделяет ее в экстренной ситуации и помогает быстро среагировать.
Преимущества аварийной кнопки
- Защита персонала. Если часть одежды, перчатки или рука случайно попадет в зону движения механизмов, кнопка позволит моментально отключить приводы — это снижает риск травмы.
- Предотвращение поломки узлов. При заклинивании каретки, перекосе листа или сбое подачи резкое прекращение работы убережет дорогостоящие компоненты (двигатель, направляющие, режущий инструмент) от повреждений из‑за перегрузки.
- Сохранение материалов и заказов. При ошибке сканирования или смещении листа аварийный стоп помогает избежать массового брака: вместо десятков испорченных заготовок будет только один проблемный лист.
- Реакция на сбой автоматики. Если система ведет себя непредсказуемо (каретка идет не по траектории, подача листа не останавливается), EMS — самый быстрый способ прервать цикл до выяснения причины.

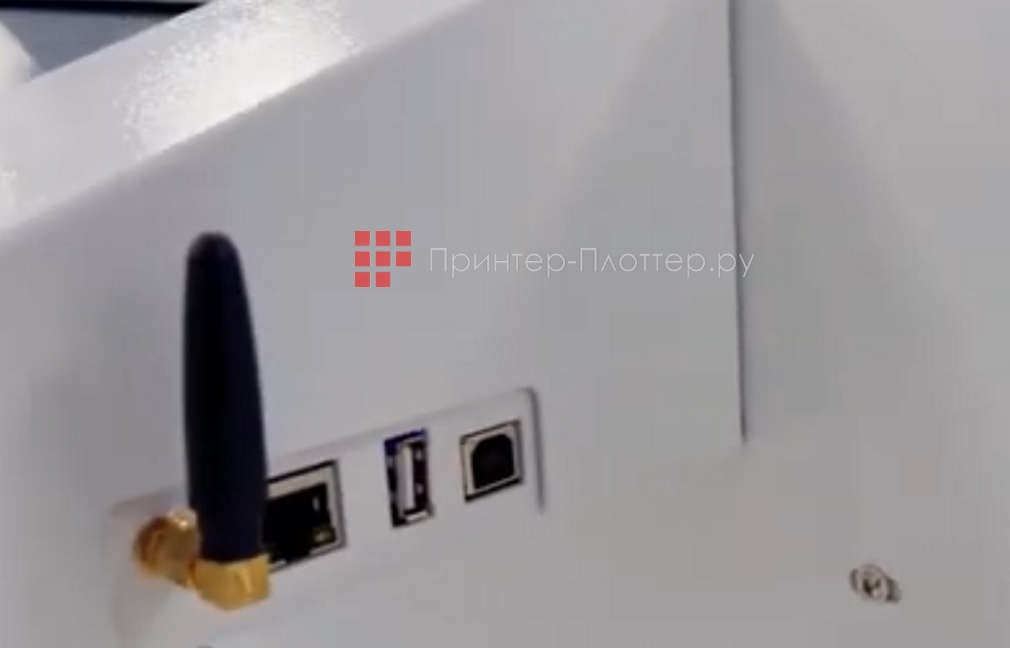

Интерфейсы подключения
SAGA ASF420 оснащена разнообразным набором интерфейсов — благодаря чему плоттер легко интегрируется в любые рабочие процессы.
- Ethernet (TCP/IP). Проводное подключение к локальной сети — самый стабильный вариант для цеха. Подходит, чтобы отправлять задания удаленно и встраивать плоттер в производственный поток.
- Wi‑Fi. Беспроводная альтернатива Ethernet: выручает, если нет возможности проложить кабель или нужно временно подключить устройство.
- Прямое подключение по USB. Не сетевой вариант, но полезен, если нужно быстро протестировать задание с одного компьютера без настройки сети.
- Локальная загрузка с USB‑накопителя. Позволяет работать автономно: файлы копируются на флешку и вставляются прямо в плоттер. Удобно для разовых задач или при нестабильной сети.
- Внутренняя память плоттера. На собственном накопителе устройства хранят часто используемые шаблоны и профили — их можно применять без повторной передачи файлов.

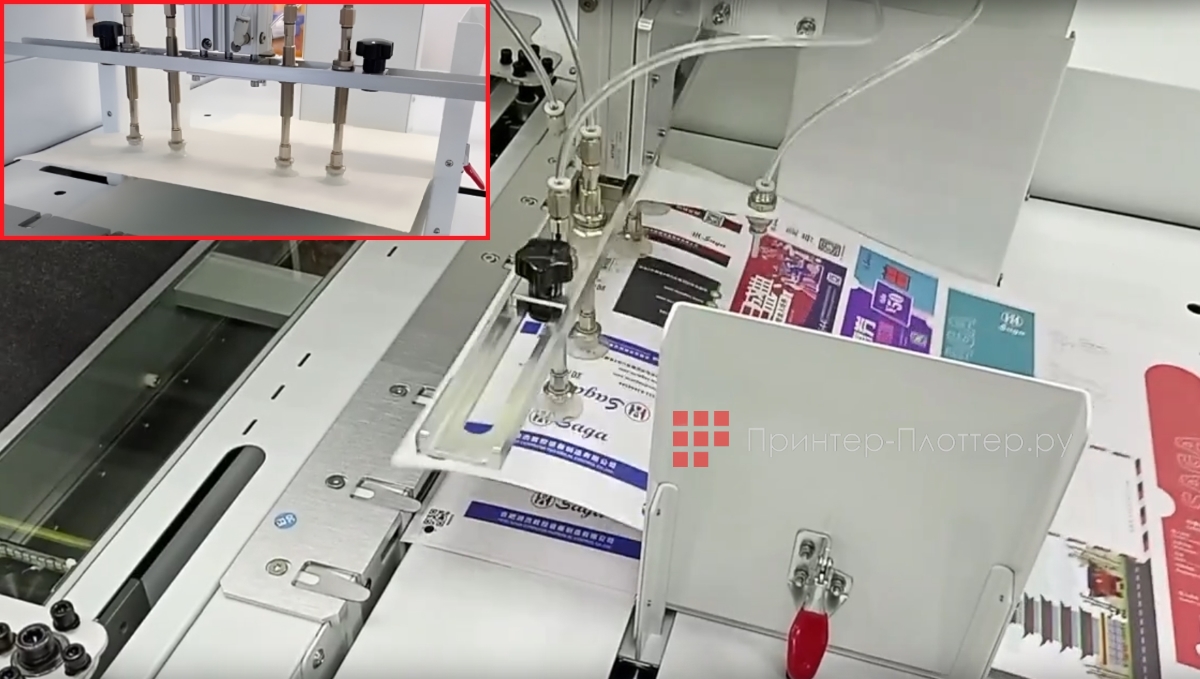

Независимая система подачи бумаги
В SAGA ASF420 реализована высокоэффективная система подачи бумаги. Работает за счет воздушных потоков и присосок — так лист не царапается и не смещается при подаче. Четыре независимых всасывающих сопла забирают носители из стопы и плавно подают их на рабочий стол. Каждое сопло работает как отдельная точка прижима. Регулируется сила притяжения в зависимости от типа носителя.

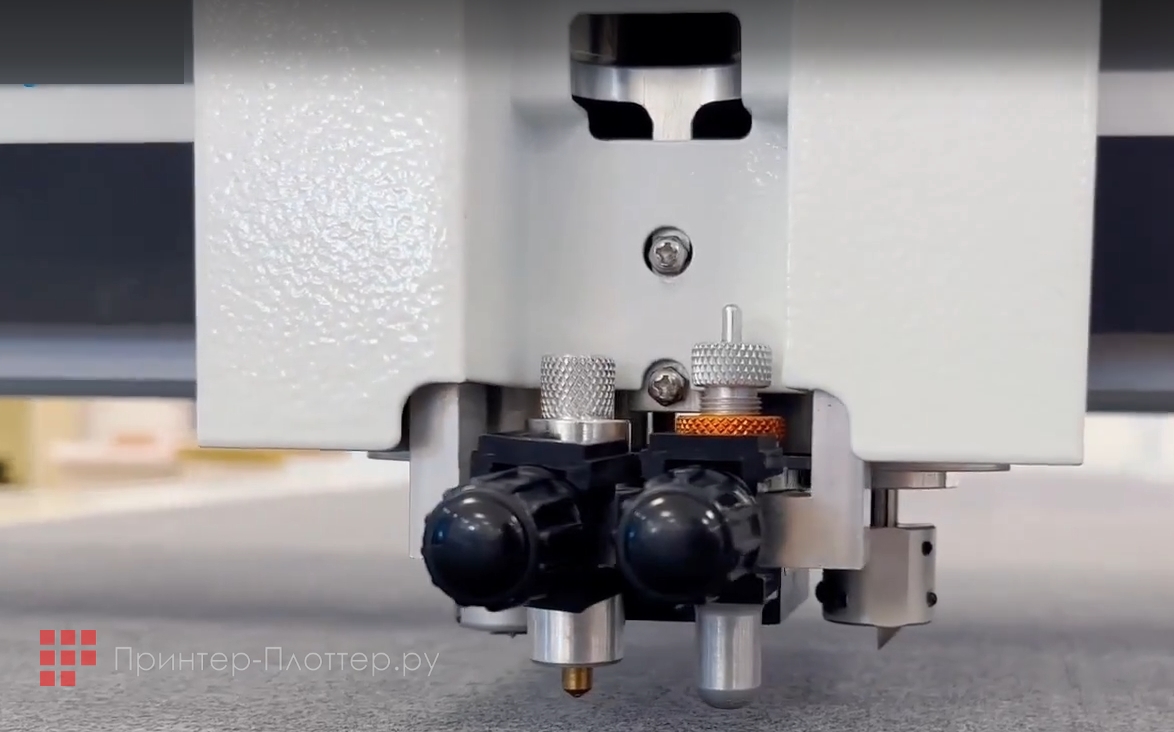

Инструментальная система
Инструментальная система устройства позволяет за один прогон выполнять сразу несколько операций (резку, биговку, перфорацию, разметку), не меняя инструмент вручную. Система подачи и инструментальная головка рассчитаны на материалы плотностью до 600 г/кв. м и толщиной не более 3 мм.
Ключевой элемент — двойной держатель инструментов. В него можно установить до четырех разных инструментов, комбинируя их под конкретную задачу.
- Тангенциальное лезвие — для сквозной резки или надсечки (half cut).
- Биговальный инструмент (колесо, диск или шарик) — чтобы продавливать линии сгиба, не прорезая материал насквозь (важно для упаковки, открыток).
- Инструмент для точечной перфорации — создает ряды микронадрезов для удобного отрыва листа.
- Рисующий модуль (ручка/маркер) — позволяет на материал наносить разметку, обозначать контуры или выполнять маркировку.
Комбинации инструментов подбираются под конкретные задачи.
- Для создания наклеек ставят 2 лезвия (под разные углы/материалы) + биговку + маркер.
- Для упаковки — биговку, лезвие, перфорацию и оставляют один слот под резерв.

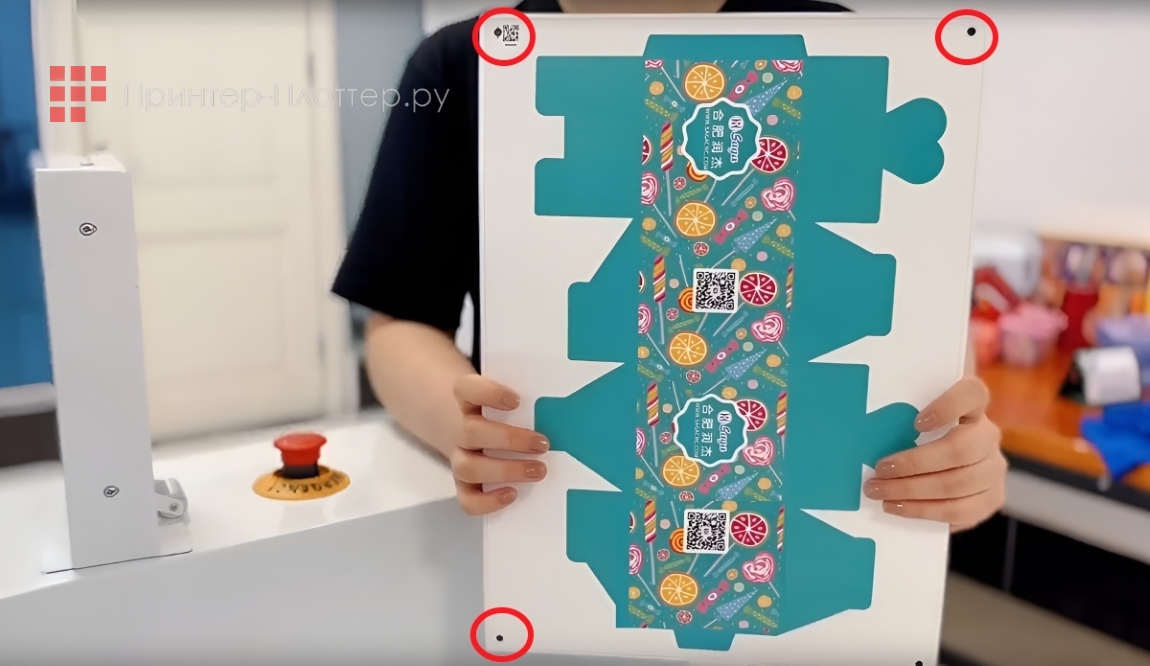

Резка по меткам
SAGA ASF420 оборудована CCD‑камерой, обеспечивающей точное позиционирование инструмента относительно материала. Работает как оптический датчик — считывает специальные метки или QR-коды, которые заранее наносят на носитель. На основе этих данных плоттер автоматически определяет границы резки, корректирует положение листа и точно ведет инструмент по контуру.

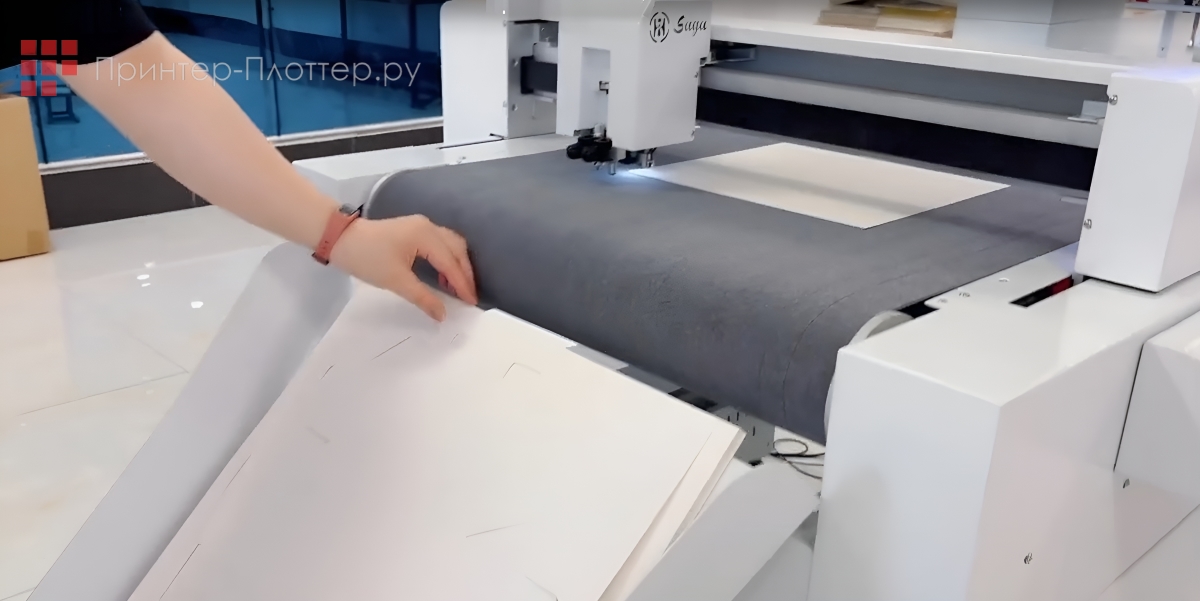

Регулировка силы воздействия
Устройство позволяет точно регулировать давление инструмента — максимальное усилие достигает 1900 г, а настройка возможна с шагом всего 10 г. Такой тонкий контроль особенно важен при работе с разными материалами. Если выставить слишком слабое давление, плотный картон не прорезается, а при избыточном усилии тонкая пленка может порваться.
Управление посредством ПО
Автоматизированная система поставляется со встроенным ПО (CutStudio), позволяющем следить за процессом резки, а также отслеживать нагрузку и эффективность работы. В программе можно не только создавать макеты с нуля, но и детально настраивать параметры резки и биговки под разные материалы. Отдельно удобна функция генерации приводных меток (Mark) и QR‑кодов прямо внутри интерфейса — плоттер считывает их с помощью CCD‑камеры и автоматически выравнивает траекторию реза, добиваясь точного совмещения с напечатанным изображением.
SAGA ASF420 совместима с плагинами для CorelDRAW и Adobe Illustrator, которые заметно упрощают рабочий процесс. Достаточно подготовить макет в Illustrator или CorelDRAW и через плагин отправить задание напрямую на плоттер. Плагины избавляют от лишних шагов — не придется экспортировать файлы в другой формат и дополнительно открывать их в CutStudio.
Купить SAGA ASF420
Магазин Принтер-Плоттер.ру является официальным поставщиком продукции SAGA. В магазине вы можете купить SAGA ASF420 на выгодных условиях — звоните или напишите нам.
Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
Основные |
|
| Производитель: | SAGA |
| Формат: | A2+ |
| Устройство: | плоттер |
| Формат плоттера: | 18" (460 мм, A2+) |
| Класс: | режущий |
Резка |
|
| Область резки: | 460 x 665 мм |
| Прорезаемые материалы: | самоклеящаяся пленка, картон, гофрокартон, магнитный винил, мелованная бумага, крафтовая бумага, ПВХ, ПЭТ |
| Ширина резки: | 460 |
| Скорость резки: | 700 мм/с |
| Давление на нож (макс.): | 1900 г (резка), 1900 г (биговка) |
| Контурная резка: | нет |
| Мин. размер вырезаемого символа: | 10 мм |
| Оптический датчик (резка по меткам): | да |
| Фиксация ножа: | Нет |
Дисплей |
|
| Дисплей: | емкостный сенсорный экран с диагональю 17,8 см (7") |
Дополнительные |
|
| Тип подачи материала: | конвейерный, планшетный |
| Особенности: | камера CCD, сканирование меток с лица, с разворота, резка с лица, с разворота, матричная резка |
| Ширина материала: | 490 мм |
| Механическое разрешение: | 0,02 мм |
| Автоматическая режущая система: | Да |
| Автоподатчик материала: | да |
| Биговка: | да |
| Емкость автоподатчика: | 600 листов |
| Захват материала: | пневматическая система автоподачи |
| Инструменты: | двойной держатель инструмента, нож, инструмент для биговки, ручка |
| Макс. длина материала: | 710 мм |
| Максимальный размер листа: | 490 x 710 мм |
| Мощность воздушного компрессора: | 0,75 кВт |
| Плотность бумаги: | 600 г/кв.м |
| Подсветка рабочего стола: | Нет |
| Прижим материала: | вакуумный |
| Рабочая влажность: | 30–75% |
| Рабочая температура: | 5–35 °C |
| Распознавание заданий: | считывание QR-кода и меток |
| Распознавание смешанных заданий: | Нет |
| Скорость подачи: | 2–6 шт/мин |
| Тип двигателя: | X-мощный бесщеточный серводвигатель; Y-мощный бесщеточный серводвигатель |
| Точность повторения: | 0,05 мм |
| Программное разрешение: | 0,025 мм |
| Поддерживаемые языки: | HP-GL |
| Интерфейс USB: | да |
| Интерфейс Bluetooth: | нет |
| Интерфейс Ethernet: | да |
| Интерфейс Wi-Fi: | да |
| Интерфейс: | USB, Wi-Fi, Ethernet, TCP, U-диск |
| Потребляемая мощность: | 0,7 кВт (резка), 0,84 кВт (вакуум) |
| Требования к электросети: | плоттер: 100–120 В, 50 Гц, 13,6 А; 200–240 В, 50 Гц, 6,8 А; вакуум: 110 В, 50 Гц, 13 А, 220 В, 50/60 Гц, 4,5/5,6 А |
Габариты, вес, комплектация |
|
| Программное обеспечение: | CutStudio, плагины (CorelDraw, Illustrator) |
| Подставка: | в комплекте |
| Габариты: | 1595 x 810 x 940 мм (плоттер), 930 x 860 x 940 мм (автоподатчик) |
| Вес (без упаковки): | 267 кг (плоттер), 128 кг (автоподатчик) |
| Габариты (в упаковке): | 2168 x 1298 x 1332 мм (плоттер), 1095 x 1031 x 1417 мм (автоподатчик) |
| Вес (в упаковке): | 402 кг (плоттер), 191 кг (автоподатчик) |
| Официальная гарантия: | 1 год |
| Очистной ролик пыли с материала: | Нет |
| Система без шпинделя: | Нет |
| Толщина стопы (макс.): | 180 мм |
| Индикатор состояния: | Нет |
| Устранение статического электричества: | Нет |
| Пульт управления: | Нет |
| Защита от столкновений: | Нет |
