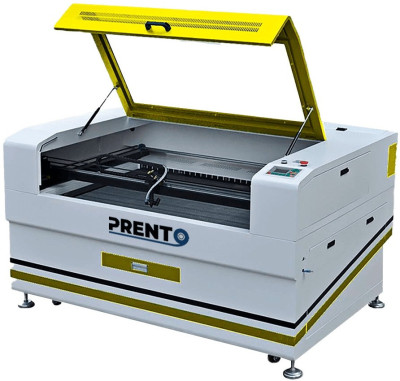

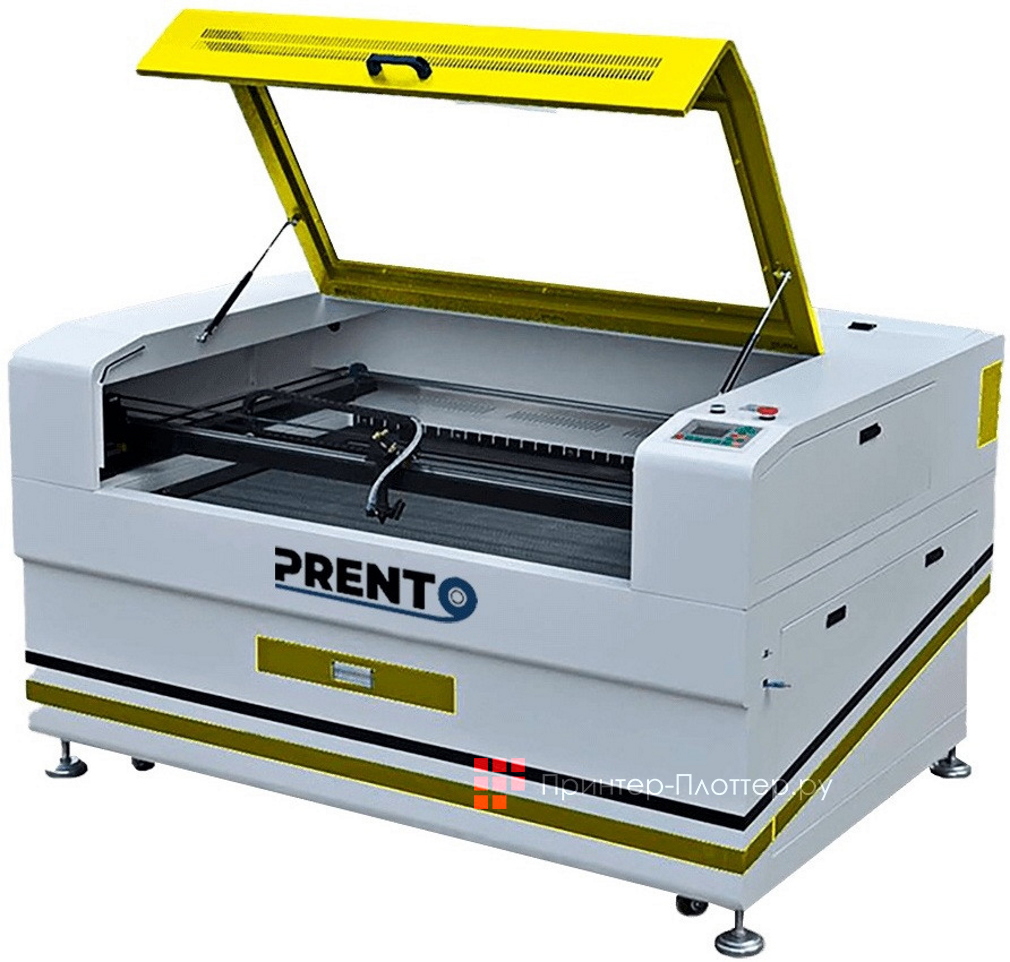

Лазерный режущий станок Prento LC1390 (LC 1390-1)

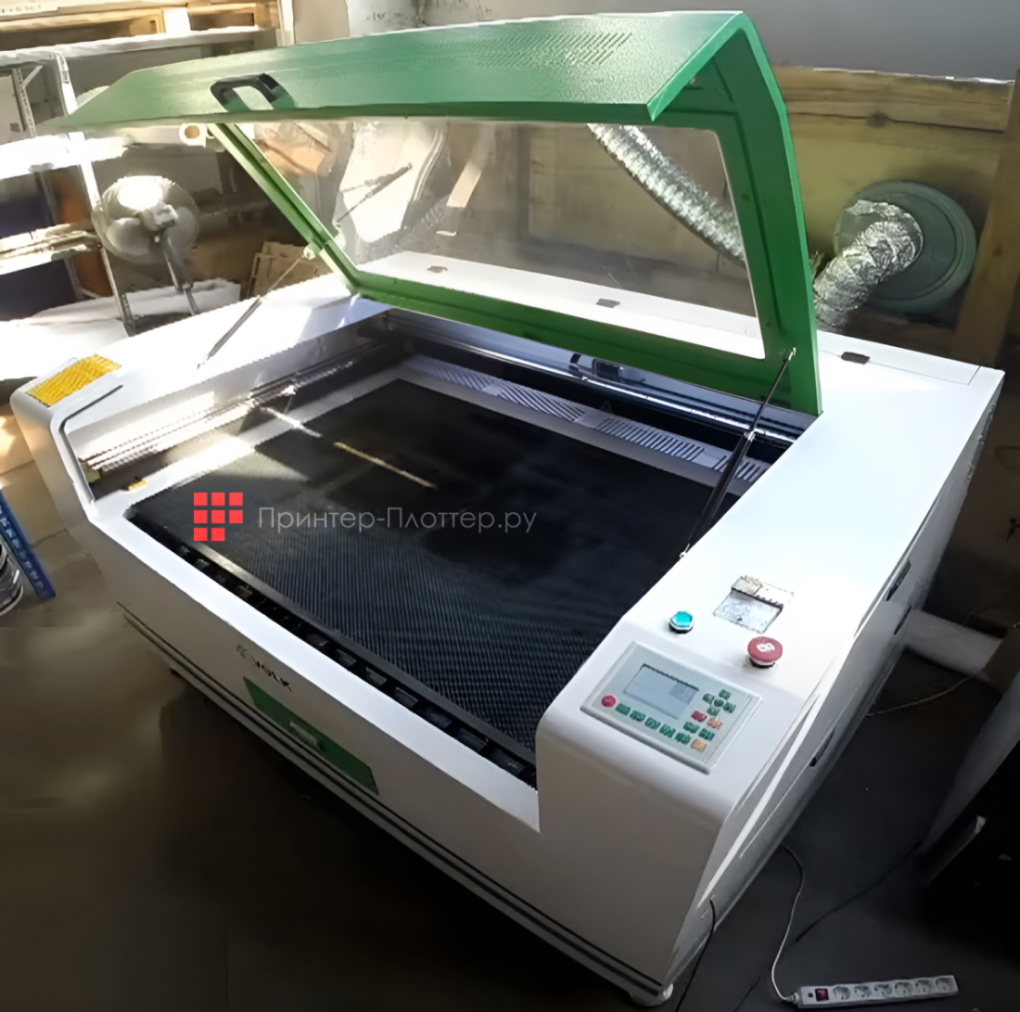

Описание Prento LC1390

Prento LC 1390 — надежный бюджетный CO2 лазерный гравер с мощной трубкой 100–130 Вт. Высокоточный лазер с функцией ручной модуляции фокуса. Отличный представитель современного, функционального и понятного режущего оборудования

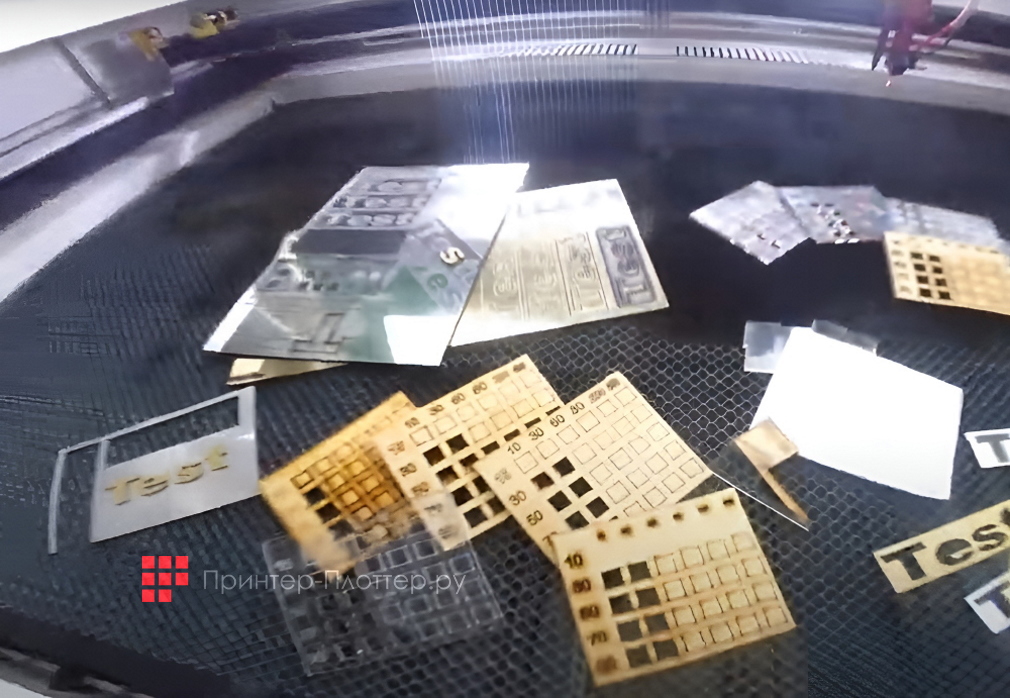

Применение

Лазерный гравер подходит для точной резки печатной продукции и других материалов.

• Баннеры и пленки
• Пластик, акрил, плексиглас, оргстекло и ламинат
• Кожа, дерево, текстиль, стекло и камень
• Бумага и картон
• Резина и другие неметаллические материалы

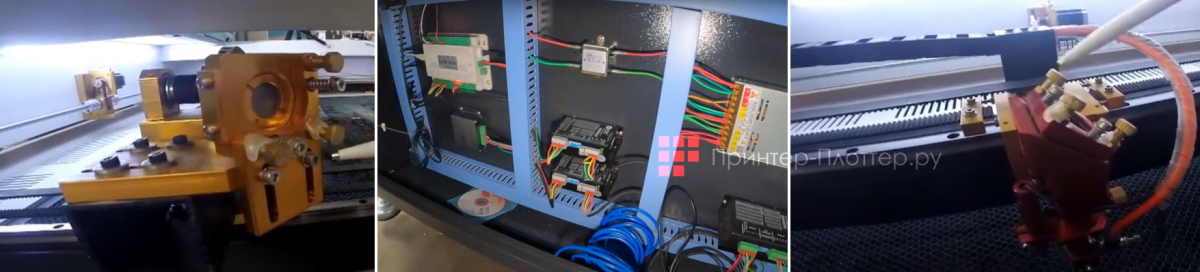

Особенности

• Камера для резки по оптическим меткам, обеспечивающая максимально точную и аккуратную обработку материалов
• Надежныме металлические линейные направляющие HIWIN, которые обеспечивают точное позиционирование лазера, снижают износ станка и значительно увеличивают скорость его работы
• Удобная, эффективная система управления через WI-FI позволяет одновременно управлять несколькими станками с одного компьютера
• Усиленная зубчатая лента из износостойкого нейлона снаружи и оптоволокна изнутри надолго избавит от необходимости ее обслуживания или замены
• Распространенный формат лазерной трубки не потребует больших трат в случае ее замены
• Быстрый, точный мотор с сильным крутящим моментом обеспечивает стабильную и быструю работу всего станка
• Имеется подсветка рабочей зоны
• Продается в максимальной комплектации

Принцип работы

В лазерном гравере Prento LC1390 установлена стандартная короткофокусная линза для резки фанеры, акрила, пластика, кожи, картона, резины. Кронштейны и система калибровки зеркал выполнены из качественного материала.

Фокусное расстояние у станка зависит от материала и его толщины: Можно вручную выставить его, нажав кнопку пульс и сместив на нужно расстояние коллиматор с фокусирующей линзой.

Принцип работы резака достаточно прост. Луч передается от трубки в точке воздействия на материал с помощью системы зеркал и в конце фокусируется в точку при помощи фокусирующей линзы. Во многом, качество работы лазерного гравера зависит от системы настройки этих зеркал. Конструкция гравера позволяет настраивать зеркала по всем осям, что является несомненным преимуществом. Регулировка зеркал у лазерного резака достаточно простая, надежная и четкая — при работе она не сбивается.

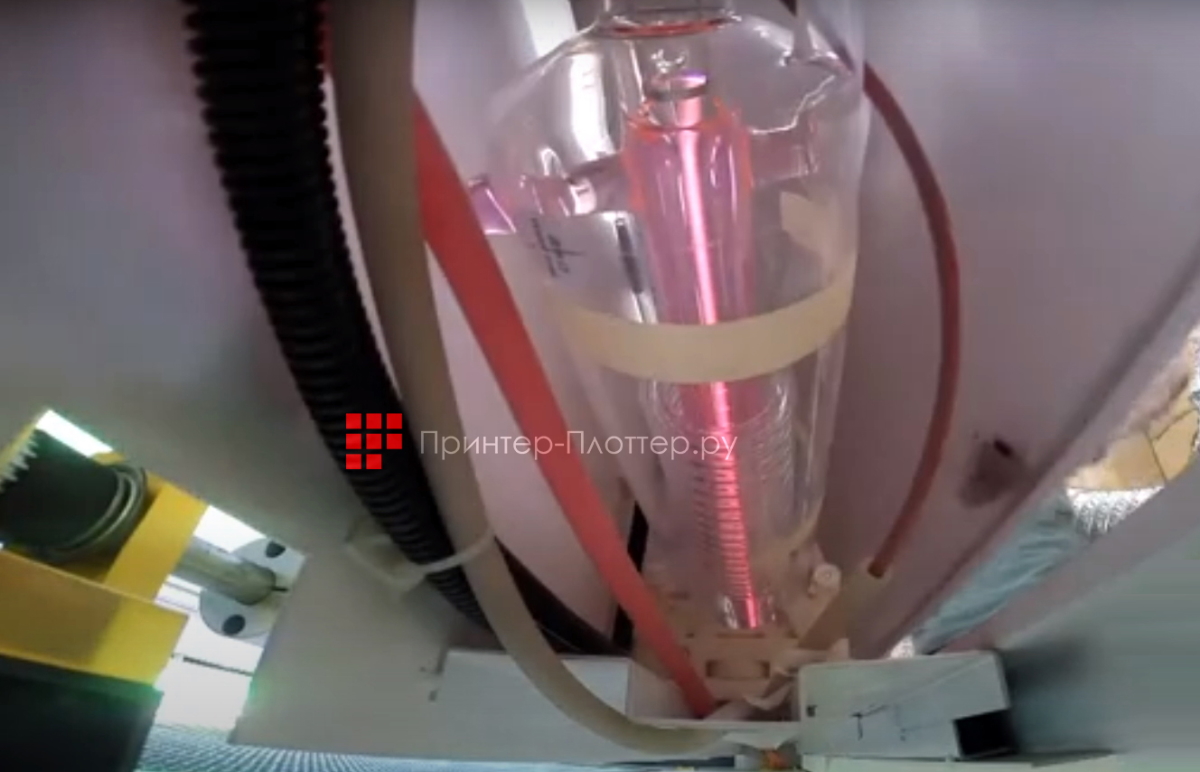

Лазерная трубка

Лазерная трубка является основной деталью резака, в который собственно и генерируется сам луч. Срок ее службы без изменения характеристик может составлять в зависимости от производителя до 10 10 тысяч часов и не менее полутора лет при отсутствии эксплуатации. По прошествии этого срока трубка может начать терять свою мощность. Также важно знать, что желательно использовать лазерную трубку в режиме до восьмидесяти процентов от максимальной мощности, чтобы продлить срок ее эксплуатации.

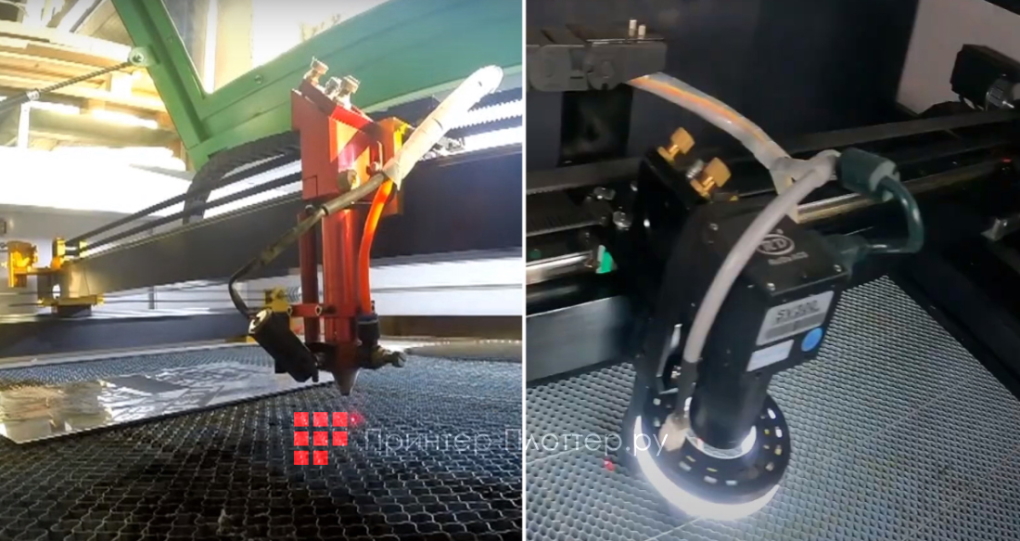

Целеуказатель

Целеуказатель, которым оснащен лазерный гравер, представляет собой обыкновенную лазерную указку. Позволяет точно настроить точку старта, не прибегая к активации режущего лазера и, как следствие, порчи материала.

Конструктив режущего модуля

• Режущую головку приводят в движение высокоточные шаговые двигатели, оснащенные трансмиссией с редуктором, что увеличивает точность перемещения лазера.
• Дополнительным элементом режущей головки является трубка подачи сжатого воздуха.
• В месте соединение с режущей головкой имеется ручка настройки интенсивности воздушного потока. Это очень полезная опция, так как от интенсивности подачи воздуха рез очень сильно меняется.
• Трубка подачи воздуха проходит по гибкому кабель-каналу и выходит из станка и подключается к компрессору, который поставляется в комплекте. При необходимости есть возможность подключения внешнего более мощного компрессора, что может потребоваться при работе с некоторыми капризными материалами.

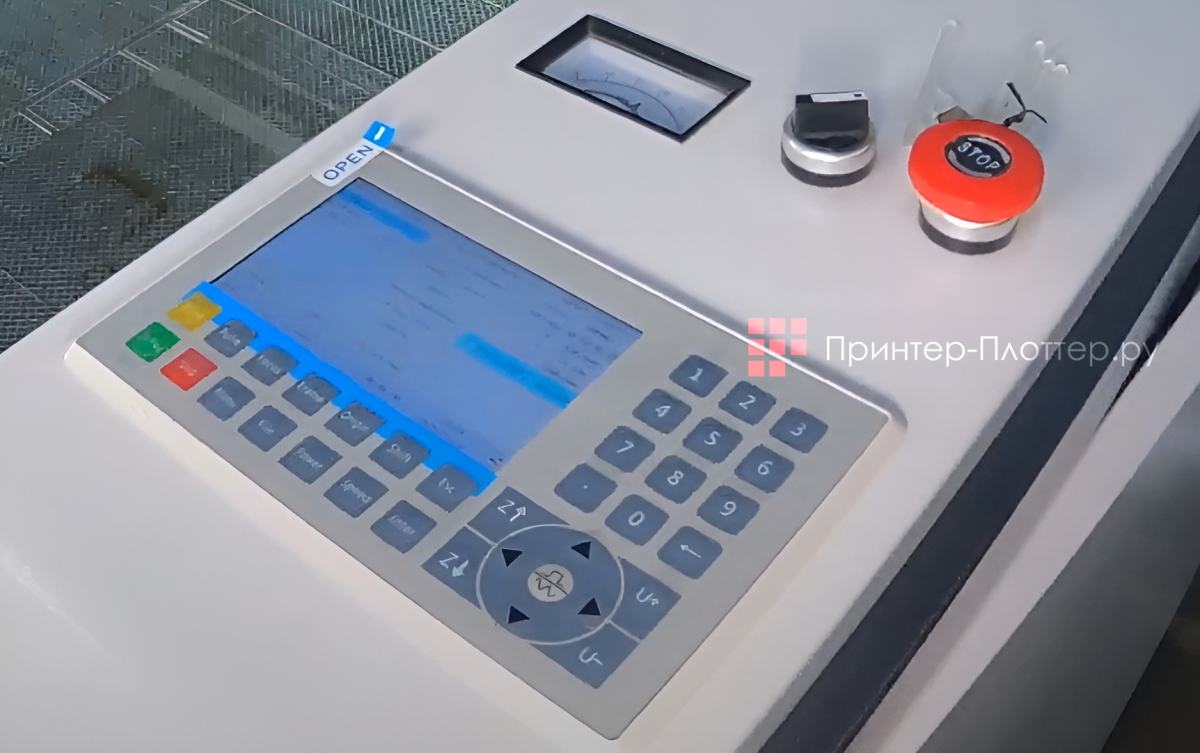

Панель управления

Панель управления Prento LC1390 одна из наиболее удобных. Имеет крупный цветной дисплей и расширенное меню на русском языке. Панель обладает большим количеством функций.

• Полностью автономное управление — резка, регулировка скорости и мощности
• Возможность сохранять файлы в памяти устройства и запускать резку сразу из памяти
• Отправлять задания с flash носителя, подключенного через встроенные USB порты

Подъемный стол

Лазерный гравер оснащен подъемным столом, который позволяет работать с объектами толщиной до 40 сантиметров, что бывает востребованным, когда речь идет о работе с готовыми изделиями. Подъем рабочего стола производится за счет двухшаговых двигателей, приводящих в движение 4 червячной передачи.

После опускания стола в специальные прорези, устанавливаются рейки (ламели), идущие в комплекте поставки. Или в зависимости от варианта комплектации, чтобы получить возможность работать со столом, нужно убрать сотовый стол.

Для получения лучшего качества изделий устанавливать необходимо минимальное количество. Это необходимо для минимизации количества следов от точек поддержки на пути реза.

Дополнительные устройства

Сотовый стол

Prento LC1390 поставляется с сотовым столом, предназначенным для работы с мелкими элементами и мягкими материалами, такими как ткань. Достигается это за счет конструкции стола, обеспечивающего большое количество точек поддержки на единицу площади материала.

В зависимости от варианта комплектации сотовый стол может быть съемным.

Сотовый стол спасает лазерный резак от возможного повреждения и выхода из строя в случае работы с мелкими деталями. Во время резки деталь, вырезанная лазером, выпадает из листа, если имеет менее двух точек поддержки. И в этот момент может столкнуться с режущей головкой, что неизбежно приведет к браку изделия из-за сдвига листа, не говоря о возможности повреждений станка. Наличие сотового стола значительно расширяет возможности этой машины.

Турбина вытяжки для вентиляции

Достаточно важный элемент комплектации лазерного резака — турбина дымоудаления. Нужна для того, чтобы вытягивать продукты горения из рабочей камеры станка и осуществлять вентиляцию резака.

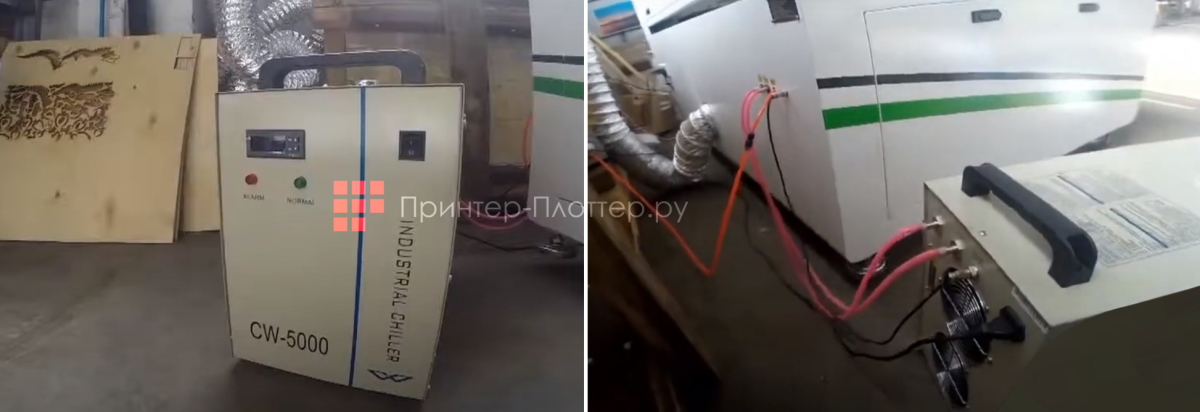

Чиллер

В комплекте поставки с Prento LC1390 идет чиллер, предназначенный для охлаждения лазерной трубки, что очень важно для сохранения ее работоспособности. Лазерная трубка подключается к системе жидкостного охлаждения и без нее резак выйдет из строя за несколько часов работ. Чиллер оснащен дисплеем для контроля и изменения температуры жидкости.

Чиллер оборудован системой обратной связи лазера и чиллера, которая позволяет осуществлять постоянный контроль чиллера и в случае его отключения не запускает лампу, что является важным элементом дополнительной защиты и снижает риск повреждения лампы.

Простота эксплуатации

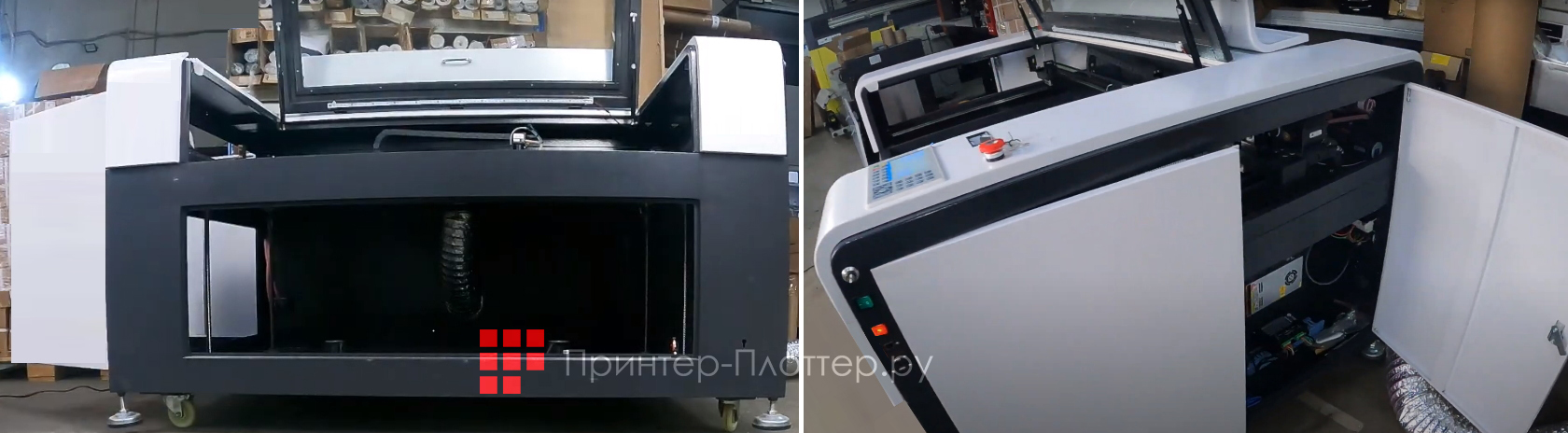

Свободный доступ

Фронтальная и боковые крышки лазера предоставляют легкий доступ к его нижней части. Боковые крышки расположены на петлях и открываются как стандартные дверцы, а фронтальная легко снимается за счет того, что держится на штырях в ответных гнездах на раме лазера. За счет такой системы обслуживать лазер максимально удобно — инженеру ничего не мешает, так как имеется свободный доступ ко всем необходимым элементам.

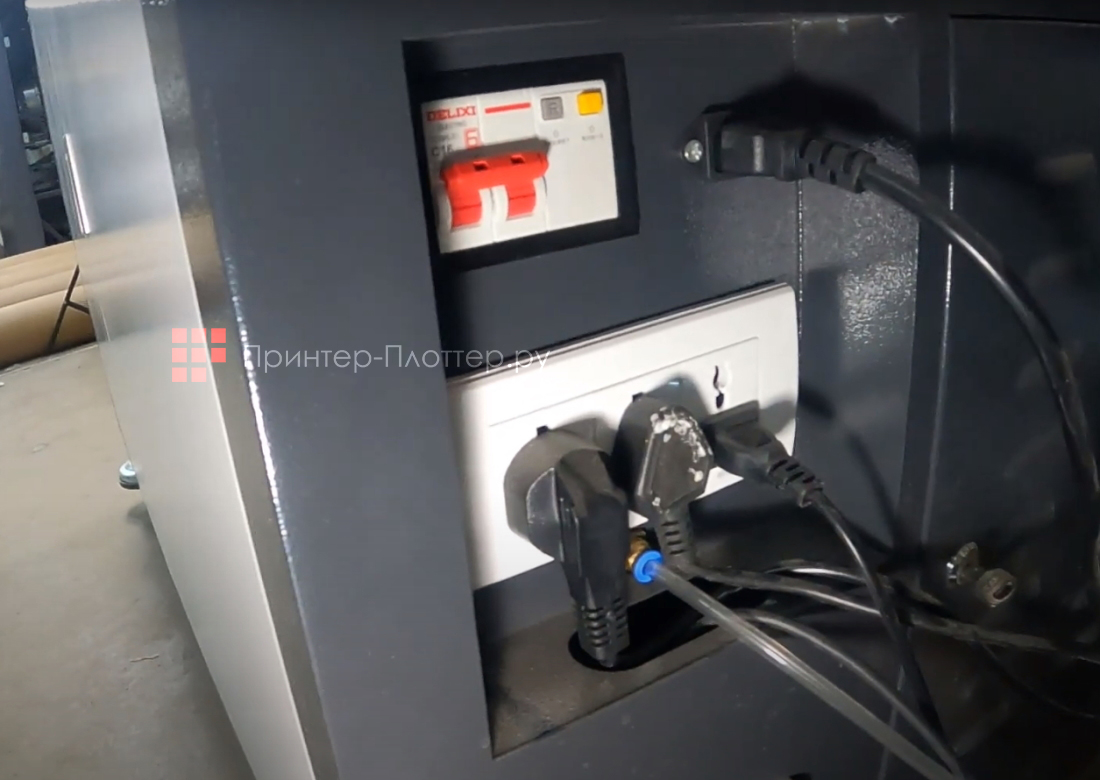

Удобство подключения

Сзади лазера располагаются — лазерная трубка с охлаждением зеркал медными трубками, чиллер с котроллером подачи, дымоудаляющая улитка с гофротрубами и мощный компрессор. Подключаются эти устройства напрямую к лазеру через три универсальные розетки, которые подходят как под китайские, так и под евровилки. Сам лазер питается за счет стандартного трехвилочного компьютерного кабеля.

К компьютеру Prento LC1390 подключается по стандартному кабелю Ethernet.

Преимущества

• Рабочая область — 1300 x 900 мм
• Скорость резки — 30 мм/с
• Мощность излучателя — 130 Вт
• Оптический датчик (резка по меткам)
• Интерфейс — Wi-Fi
