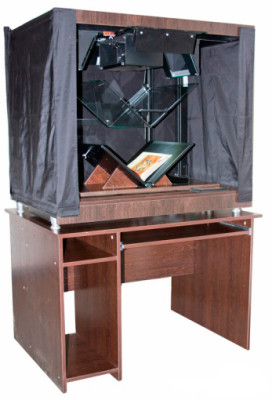

Сканер Optima-VR 650+28-135 (evc_Optima-VR 650+28-135)

Описание Optima-VR 650+28-135

Профессиональный книжный сканер Optima-V специально разработан и учитывает специфику документов самого разного плана. Сканер легко работает как с расшитыми современными документами до формата А2 в развернутом виде, так и с ветхими сшитыми документами с толщиной переплета до 15 см. При этом самоцентрирующаяся книжная колыбель и V-образное прижимное стекло с углом раскрытия 100 градусов, гарантируют бережное обращение к документам и позволяют получать плоское изображение, без перегибов в области переплета. Лазерный ассистент фокусировки фотокамеры позволяет полностью избежать ошибок фокусировки.

Преимущества

• V-образная колыбель и прижимное стекло позволяют сканировать документы не перегибая корешок, обеспечивая ровную поверхность всей области сканирования и не нанося вреда документу. В процессе сканирования центр корешка постепенно перемещается от первой страницы к последней. V-образная колыбель со свободным перемещением в горизонтальной плоскости, компенсирует перемещение центра корешка относительно прижимного стекла. Документ, не зависимо от толщины корешка, всегда будет находится по центру.
• Компенсатор толщины переплета помогает при сканировании книг, переплет которых сшивался вручную либо при сканировании очень толстых книг.
• Лазерный ассистент фокусировки фотокамеры позволяет полностью избежать ошибок фокусировки. Благодаря нашей технологии камера уверенно фокусируется на чисто белом листе и слабоконтрастных изображениях. Ассистент работает совместно с контроллером сканера во всех режимах сканирования. Лазерный ассистент фокусировки устанавливается на все полуавтоматические варианты сканера. Лазерный луч не оказывает влияния на оригинал и проецируется не более 0,5 секунды.
• Светодиодное освещение не содержит ИК и УФ излучений. Срок службы - 50 000 часов непрерывной работы. Конструкция и расположение осветителей обеспечивают равномерное, без бликовое и бестеневое освещение всей области сканирования. Оптимальное освещение позволяет сканировать документы на глянцевой бумаге и фотографии. Максимальная мощность ламп используется только в момент сканирования.
• Автоматическое прижимное стекло обеспечивает оптимальную скорость сканирования, равномерное распределение нагрузки на документ, и существенно уменьшает физическую нагрузку на оператора. Специальные датчики фиксируют момент перелистывания страницы и запускают все последующие процедуры. Оператор только листает документ! Все остальное делает автоматика сканера. Предусмотрен и полностью ручной режим.
• Работа без прижимного стекла позволяет увеличить скорость сканирования в два раза для не сшитых документов одного формата.
• Применение одной ЦФК и зеркальной оптической системы передачи изображения позволяет добиться получения четких реалистичных изображений. Качество изображения всегда одинаково для правой и левой страниц документа т. к. они сняты одной камерой и объективом. Кроме того, использование одной камеры снизило стоимость сканера, его обслуживание и упростило настройку.
• ПО постобработки изображений с применением уникальных алгоритмов позволяет выполнять следующие операции: обрезка полей, выравнивание строк, интеллектуальная бинаризация, цветовой баланс, замена фона документа на белый с сохранением цвета букв, усреднение цвета фона, чистку изображений. Все операции выполняются в потоковом режиме для группы файлов. Выходной формат документов: PDF, JPG, TIFF. ПО постоянно обновляется.
• Низкая цена сканера при максимальной функциональности.
• Небольшие габариты: ширина 1020 мм, глубина 800 мм, высота: настольный вариант 900 мм, напольный вариант 1640 мм.

Спектр задач, решаемых сканером Optima-V

Компания Optima-V занимается разработкой баз данных и систем электронных архивов, осуществляет наполнение БД информацией с бумажных носителей в сшитом виде в ветхом состоянии и выполненных на разных типах бумаги: калька, газетная бумага, картон, мелованная, фотобумага. В некоторых случаях все документы прошиты и опечатаны.

Как сканировать такие документы? Планшетные, и документарные сканеры не подходят для этих документов, а специализированные планарные и книжные сканеры очень дороги и сканируют в основном в развороте на 180 градусов, что не гарантирует бережного отношения к источнику. Профессиональный книжный сканер Optima-V специально разработан и учитывает специфику документов самого разного плана. Сканер легко работает как с расшитыми современными документами до формата А2 в развернутом виде, так и с ветхими сшитыми документами с толщиной переплета до 15 см. При этом самоцентрирующаяся книжная колыбель и V-образное прижимное стекло с углом раскрытия 100 градусов, гарантируют бережное обращение к документам и позволяют получать плоское изображение, без перегибов в области переплета. Лазерный ассистент фокусировки фотокамеры позволяет полностью избежать ошибок фокусировки.

Сканер рекомендован для использования в архивах, библиотеках, учебных заведениях — там, где требуется сканирование большого количества документов, оцифровка книг, либо сшитых документов. При этом производительность сканера в автоматическом режиме 720 страниц формата А3 в час, что составляет номинальную суточную нагрузку 5000 страниц.

Требования к оборудованию

Для работы сканера необходима станция сканирования. В качестве нее может выступать любой, современный PC-совместимый компьютер с процессором Core2 Duo, оперативной памятью не менее 6 Гб, объемом HDD не менее 500 Гб и операционной системой Windows 7, Windows 8.1. Сканер может работать с большинством цифровых зеркальных фотокамер Canon. Базовая поставка комплектуется Canon EOS 650D.

Особенности работы на VR-модели

• Съемная прижимная платформа.
• Ручное управление прижимной платформой и поворотом центрального зеркала.
• Педаль управления затвором цифровой фотокамеры.
• Ручное перелистывание страниц.
• В комплекте ПО управления ЦФК и потоковой обработки изображений.
• Настольное исполнение.
• Лазерный ассистент фокусировки фотокамеры.
• Компенсаторы неравномерности толщины переплета.

Установка и настройка сканера

Предварительно необходимо определить место для установки сканера размером 1 x 1 м. Распаковать сканер и вкрутить ножки. Затем задняя рама устанавливается вертикально и фиксируется. Верхняя рама поворачивается вокруг оси крепления, устанавливается в горизонтальное положение и фиксируется. Устанавливается на сканер V-образная книжная колыбель и закрепляется прижимное стекло. Распаковывается ЦФК и устанавливается на платформу крепления. Навешиваются на сканер антибликовые шторки. Далее производится установка ПО, входящего в комплект поставки на станцию сканирования. Подключается ЦФК к станции сканирования кабелем USB. Производится съемка тестовых таблиц и корректировка положения ЦФК. Сканер готов к работе! Все работы выполняют 2 человека в течение 20 – 30 минут.

Приемы работы на сканере

Процесс работы очень прост и не требует длительной подготовки. Оператор на станции сканирования запускает ПО ScanLab Модуль обрезки изображений, входящий в комплект поставки и указывает папку для размещения файлов изображений, поступающих со сканера, включает сканер, выбирает режим работы (Авто 2 стр; Авто 1 стр — правая или левая; ручной), размещает документ на V-образной колыбели. Процесс сканирования начинается, как только оператор убирает руки из области сканирования. Сканер опускает прижимное стекло, производит съемку выбранных страниц, пересылает файлы на станцию сканирования и поднимает стекло. В этом состоянии сканер ожидает появления рук оператора в области сканирования. Как только оператор перевернет страницу и уберет руки, процесс сканирования продолжится.

Процесс сканирования можно перевести в ручной режим в любой момент. Для этого оператор производит перемещение прижимного стекла за ручку прижимного стекла, либо с клавиатуры (стекло наверх, стекло вниз). Ручной режим необходим в случаях сканирования сильно замятого документа или ветхого, особо ценного.

Отображение отсканированных файлов происходит в реальном времени на мониторе станции сканирования. Нумерация файлов, сохраненных на станции сканирования всегда упорядочена и последовательна; не зависит от правой или левой страницы, а так же от перехода с одного режима работы на другой.

После сканирования документа, запускается программа постобработки изображений. Программа работает в потоковом режиме. Оператор выбирает режим обработки изображения (бинаризация, нормализация цвета, удаление мусора, усреднение фона, поворот изображения, обрезка полей), проверяет его на одном или нескольких файлах и запускает обработку для всех файлов, находящихся в указанной папке. Все! Изображения готовы для последующей публикации в базе данных, архиве или электронной книге.

В процессе работы оператору остается перелистывать страницы и указывать программе параметры постобработки документов.

Описание системы ScanLab

Основные возможности модуля обрезки изображений:

• Встроенный модуль управления всеми режимами фотокамеры.
• Предпросмотр изображений в реальном времени.
• Автоматическое отслеживание входящей папки.
• Автоматическая обрезка и построчное выравнивание изображений.
• Обрезка изображений по заданному шаблону.
• Ручная обрезка и выравнивание изображений.
• Расширенные возможности нумерации и назначение префиксов в именах файлов.
• Расширенные возможности переименования и смены нумерации для файлов в проекте.
• Работа с литерными, оборотными и номерными страницами.
• Объединение страниц в разворот.
• Автоматическое создание проекта при сканировании новой книги.
• Автоматическое сохранение всех изменений в процессе работы программы.
• Форматы документов на выходе: JPG с возможностью сохранения разворота на одном листе или многостраничный многослойный PDF.

Основные возможности системы реставрации и обработки сканированных изображений:

• Потоковый и одиночный режимы обработки изображений.
• Загрузка изображений различных форматов.
• Возможность одновременной работы со многими изображениями.
• Устранение проступания надписей с обратной стороны листа.
• Преобразование исходного изображения в полутоновый черно-белый вид.
• Восстановление глобального контраста.
• Адаптивное восстановление локального контраста и яркости по всему изображению.
• Исправление баланса белого.
• Поворот изображения при неточной ориентации страницы во время оцифровки.
• Адаптивная бинаризация изображения.
• Очистка изображения от пятен, шумов и помех.
• 4 окна предпросмотра.

Модуль постобработки изображений

После загрузки и предварительной обработки изображения пользователь может выбрать один из нескольких видов обработки:

Градации серого — изображение переводится в полутоновый вид.

Бинарный — изображение, в котором все пиксели либо черные, либо белые.

Контраст — производится подбор и корректировка контраста изображения.

Белый фон — фон заменяется на белый, но буквы и рисунки сохраняют свой первоначальный цвет.

Баланс — коррекция баланса белого для компенсации цветовой характеристики источника света.

Чистый фон — фон очищается от помех, буквы и рисунки сохраняют свой первоначальный цвет.

Переключение между режимами происходит сразу же, что позволяет быстро определить предпочтительный вид вывода обработанного изображения. Для анализа распределения полутонов на изображении в программе отображается гистограмма. При необходимости, пользователь может скорректировать параметры работы алгоритмов.
