Планшетный УФ-принтер Yotta Flatbed P20-R6

Описание Yotta Flatbed P20-R6

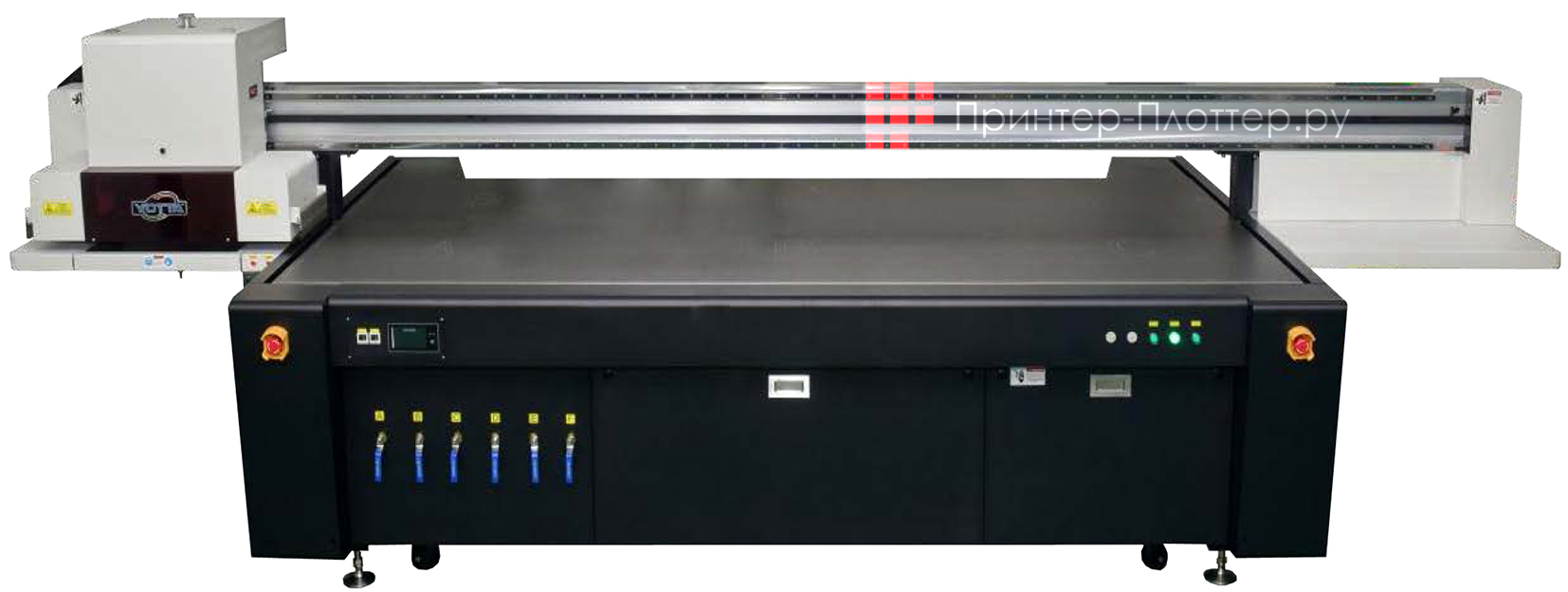

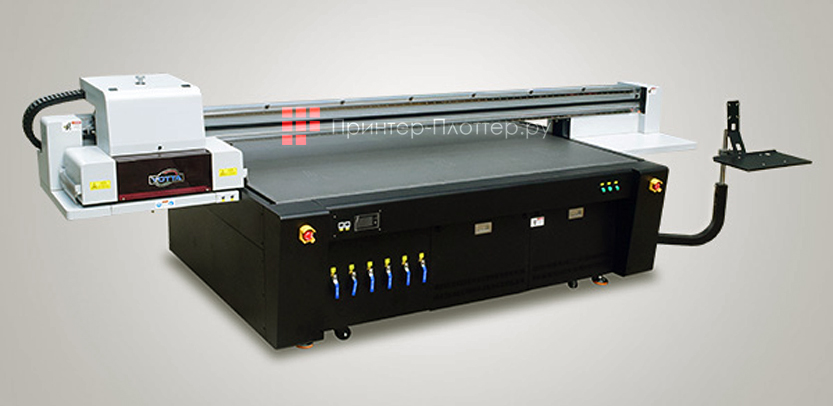

Yotta Flatbed P20-R6 — широкоформатный планшетный УФ-принтер. Сочетает в себе высокую производительность со стабильным качеством печатной продукции.

Применение

Является лучшим выбором для производителей мебельной, стекольной промышленности, рекламных и полиграфических производств.

УФ-плоттер обладает необходимым набором функций для надежной и качественной печати на разных материалах:

• В устройстве присутствует режим двунаправленной печати, повышающий производительность.
• Обратный вакуумный клапан создает воздушную подушку над рабочей поверхностью. Это облегчает загрузку и выгрузку тяжелых листов.
• Прочная и надежная конструкция принтера, строго горизонтальный рабочий стол, мощный вакуумный прижим гарантируют неизменно высокое качество печати.
• Макетные фиксаторы обеспечивают правильную установку и надежную фиксацию жестких материалов. Принтер может быть дополнен секцией для лака.

Преимущества

• Печать с использованием белого цвета и лака
• Большой ассортимент материалов — пластик, дерево, стекло, ПВХ, керамика, металл, акрил, кожа, бумага
• Лучшее качество печати
• Высокая производительность
• Современные технологии и комплектующие
• Европейская надежность

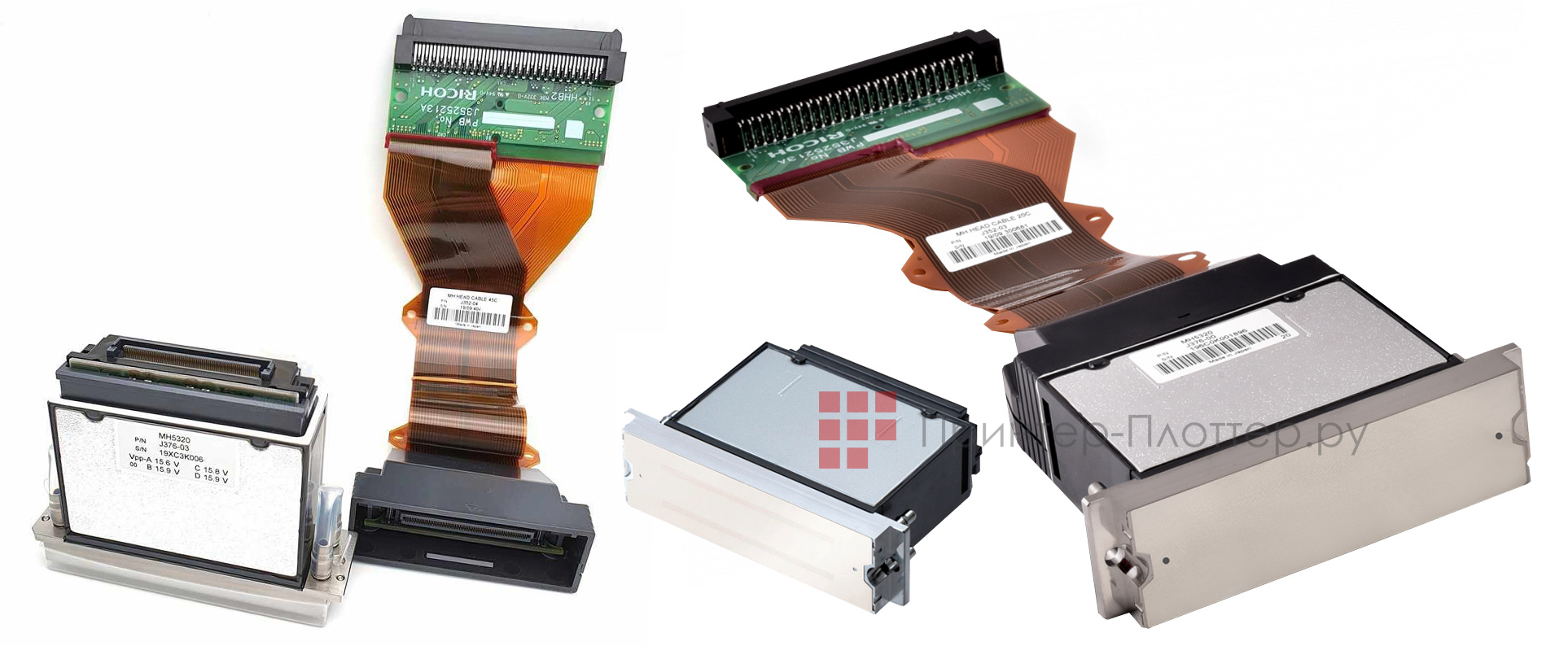

Печатающие головки

Печатающие головки УФ-плоттера Ricoh Gen6 выполнены в корпусе из нержавеющей стали, устойчивой к коррозии и обладающей термостойкими свойствами. Располагаются головки на значительном расстоянии от пьезоэлементов, что обеспечивает стабильность печати и гарантирует надежность работы принтера.

Yotta Flatbed P20-R6 может печатать двумя отдельными цветами одновременно. Под каждым цветовым каналом находятся независимо работающие микросхемы и нагревательные элементы. Такое строение позволяет легко настраивать печатающую головку под работу на два канала. Это является большим преимуществом при составлении цветовых схем. Уменьшение количества головок, у которых один канал = один цвет, ведет к снижению стоимости отпечатков. Можно печатать тремя головками с двумя дополнительными цветами.

Размер чернильной капли минимизирован до 7 пиколитров, что исключает зернистость печатаемого изображения. 1280 сопел создают разрешение в 600 точек (4 ряда по 150 точек) на 1 дюйм.

В режиме переменной капли достигается максимально возможная производительность при наилучшем качестве печати с частотой 30 кГц.

Система регистрации положения блоков печатающих головок и портального модуля

В широкоформатном планшетном принтере применяется магнитная система регистрации положения блоков головок и портального модуля при помощи магнитной ленты и цифрового датчика, установленных на всей оси движения блоков головок. Магнитная система обладает преимуществом в скорости перед оптической. Не требует дополнительных усилий на обслуживание и располагает большим заделом прочности. Из-за своей сверхнадежности применяется в высокоточном оборудовании, располагающемся в экстремальных условиях и на объектах, требующих повышенной ответственности в процессе работы.

Цифровой датчик мгновенно регистрирует положение блоков печатающих головок, в том числе и при печати в высоком горизонтальном разрешении, когда скорость движения блока по поверхности максимальна.

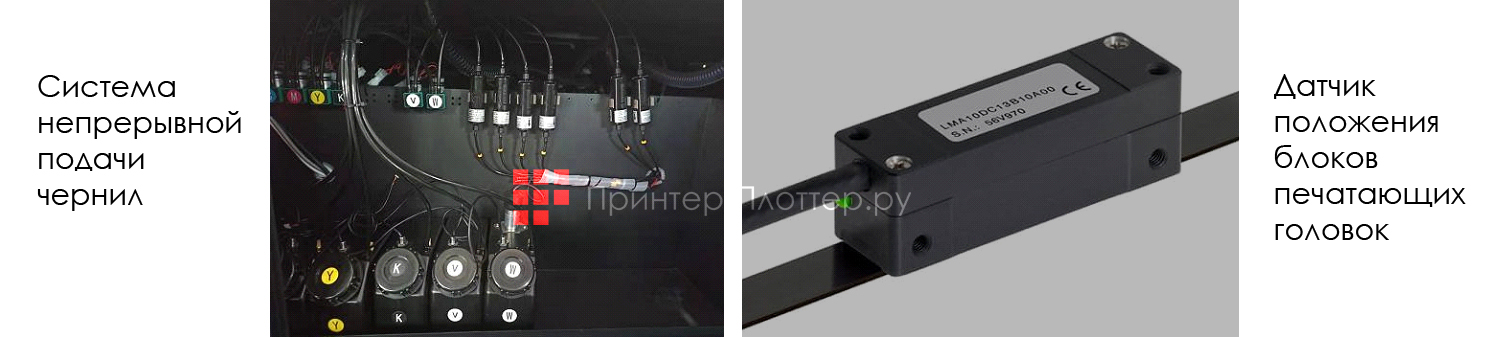

Система непрерывной подачи чернил

В принтере реализована система непрерывной подачи чернил (СНПЧ). Дизайн чернильной системы прост в использовании и обслуживании. Заливные емкости расположены на боковой панели принтера, что удобно для заливки чернил. Сосуды с красящим веществом, находятся внутри принтера. Не занимая дополнительного места, они не создают неудобств. Все емкости объединяет единая подставка, выдвигающаяся на специальных салазках. Объем емкостей для чернил составляет полтора литра.

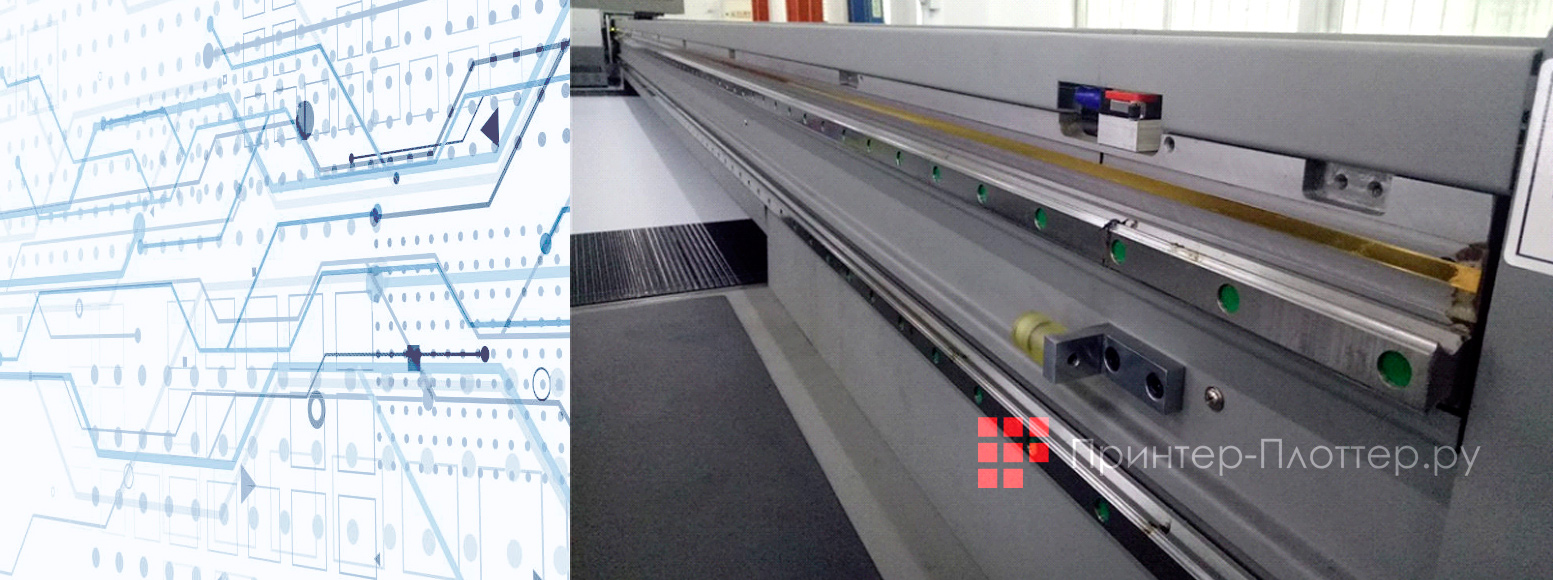

Магнитно-левитационный привод

В базовую комплектацию принтера входит предустановленный магнитно-левитационный привод, являющийся альтернативой классическому ременному приводу для линейного перемещения блока печатающих головок. Его преимущество заключается в исключении ряда узлов. Из механизма убираются сервопривод, редуктор, шкивы, передаточный ремень. Эти узлы изнашиваются в первую очередь и сильно ограничены по сроку своей эксплуатации. Более того, постепенный износ напрямую влияет на качество печати, а если износа не происходит, то и качество печати остается неизменным на весь срок эксплуатации.

Снижение колебаний и вибрации в несколько раз за счет бесконтактного режима работы создает не только стабильность работы принтера, но и повышает его производительность в целом. Для перемещения такого тяжелого элемента, как блок печатающих головок применение магнитно-левитационного привода более предпочтительно. Продолжительность холостого хода при этом сокращается.

Система защиты от столкновений

Yotta Flatbed P20-R6 оборудована передовой системой защиты печатающих головок, состоящей из очень чувствительных сдвоенных концевых датчиков. Система предотвращает столкновение блока печатающих головок с материалом. Датчики, расположенные на полмиллиметра ниже подошвы блока, способны послать сигнал о препятствии на пути, а тормозной механизм на магните — остановить печать перед помехой. От досадной поломки принтер защищает себя сам.

Автоматическая измерительная система

УФ-плоттер оснащен автоматической измерительной системой. Она автоматически измеряет толщину носителя с помощью датчиков. Это позволяет устранить погрешность при ручном измерении высоты материала.

LED-модуль

В Yotta Flatbed P20-R6 светодиодный LED-блок повышенной мощности выполняет функцию затвердителя. Благодаря фокусировочной линзе, поток света получается сконцентрированным и четко направленным, отчего печать быстрее фиксируется на материале. Как следствие, требуется меньше проходов блока с печатающими головками, а значит будет затрачено меньше электроэнергии. Расчетный ресурс работы блока LED-ламп составляет порядка 30 000 — 50 000 часов.

Особый угол наклона фокусировочной линзы LED-модуля не засвечивает блок печатающих головок, что предотвращает его преждевременный выход из строя. Угол наклона всего 3 градуса по отношению к прижимному столу. Однако этого достаточно, для того чтобы светодиоды значительно меньше нагревали поверхность материала. Возможна печать по термочувствительным материалам, которые могут деформироваться при высокой температуре.

Срок службы LED-модуля значительно увеличен благодаря продуманной системе охлаждения. Здесь используется вода с постоянной циркуляцией. Так светодиодный блок не перегревается и не теряет в мощности. Водяное охлаждение производит значительно меньше шума и требует меньше затрат на обслуживание.

Для снижения энергопотребления принтера — стол разделен на 4 вакуумные зоны, работающие независимо друг от друга.

Борьба со статикой

Некоторые материалы способны накапливать на своей поверхности статический заряд, воздействие которого может негативно сказаться на работе печатающего устройства. Ранее для такого рода расходников требовалась предобработка, снимающая статику с поверхности. УФ-плоттер имеет защиту от такого явления. Сдвоенная система нейтрализации статического разряда исключает необходимость предобработки материалов, склонных к статике. Так как модуля, которые этим занимаются, два, то высокие скорости печати не могут стать причиной снижения эффективности их работы.

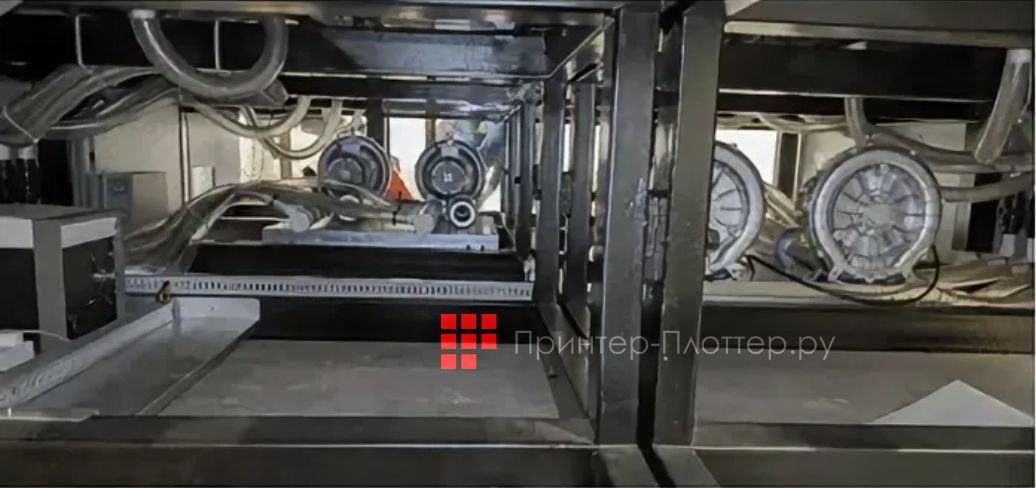

Вакуумный прижим и перемещение материала по рабочему столу

Yotta Flatbed P20-R6 в зависимости от комплектации оборудован одной или несколькими вакуумными помпами по 2,1 кВт каждая. Они нужны для того, чтобы прижимать материал к столу. С помощью регулировки количества оборотов винтов помпы в минуту можно управлять силой прижима, зональностью, контролировать уровни шума и потребления энергии.

В режиме реверса вакуумных помп получается воздушная подушка. С ее помощью можно перемещать листовые материалы по поверхности стола. Поверхность рабочего стола покрыта тефлоном без острых краев и граней. Материал, перемещаемый по столу не деформируется и не царапается. Тефлоновое покрытие очищается без особых усилий.

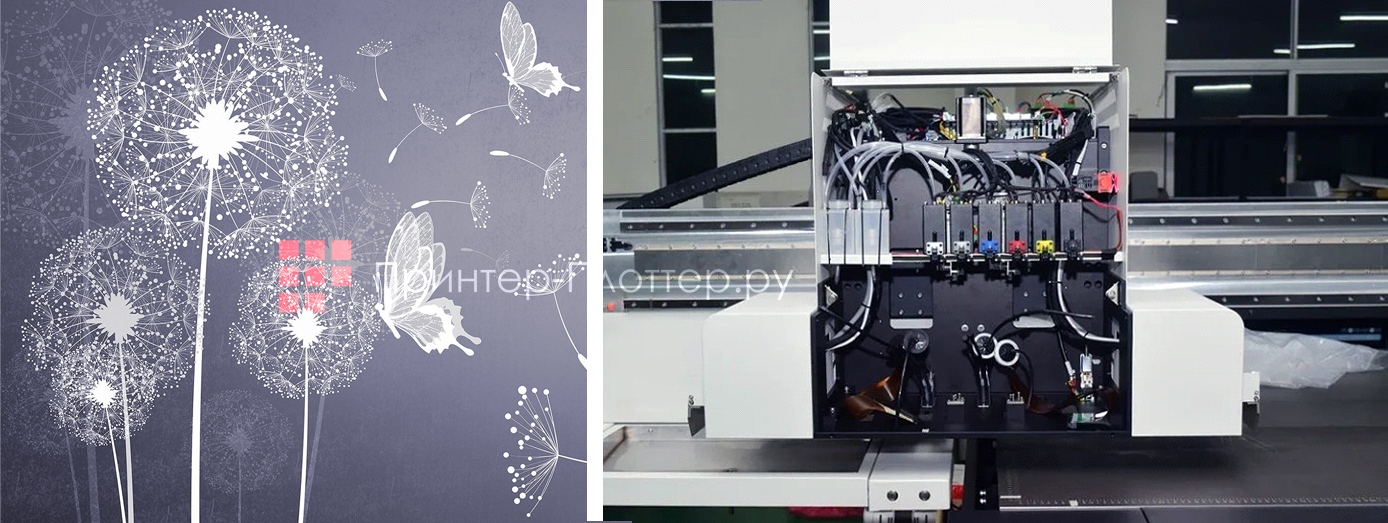

Контроль над утечкой чернил и автоматическое обслуживание печатающих головок

В широкоформатном принтере Yotta Flatbed P20-R6 систему многопозиционных кранов заменяют автоматически перекрываемые субтанки — емкости в 200 мл, в которых происходит регулировка давления и накопление чернил для последующей равномерной подачи их в печатающую головку в процессе печати. С помощью субтанков прочистка головок становится максимально быстрой и адресной.

Чернила в субтанках немного нагреваются для разгрузки основного нагревательного элемента в печатающей головке. Так она служит гораздо дольше, а процесс печати проходит более стабильно.

Еще одним плюсом такого решения является безупречная отработка субтанков в форс-мажорных ситуациях, например, при внезапном отключении электричества. При наличии субтанков можно быть уверенным, что чернила никуда не вытекут. Ведь все возможные пути их утечки перекрыты. Один субтанк может обслуживать до 4 печатных головок.

Head Jetting — это технология, которая помогает держать сопла чистыми. Она подразумевает, что печатающая головка через определенный промежуток простоя будет сбрасывать некоторое мизерное количество чернил через каждое из своих сопл. Таким образом отпадает необходимость постоянной прочистки печатающих головок.

Система предотвращения расслоения белых чернил

Станок оборудован системой предотвращения расслоения белых чернил, имеющих склонность к выпадению в осадок. Во избежание такой ситуации в заливную емкость помещается миксер, который препятствует расслоению белых чернил.

Для обеспечения долгосрочной и стабильной работы принтера в замкнутой системе движения чернил организован полный цикл рециркуляции белого пигмента. Поэтому использовать белый цвет для печатающего устройства удобно и безопасно.

Функция печати белым цветом и лаком позволяет печатать на цветных и прозрачных материалах, что значительно расширяет применение принтера.

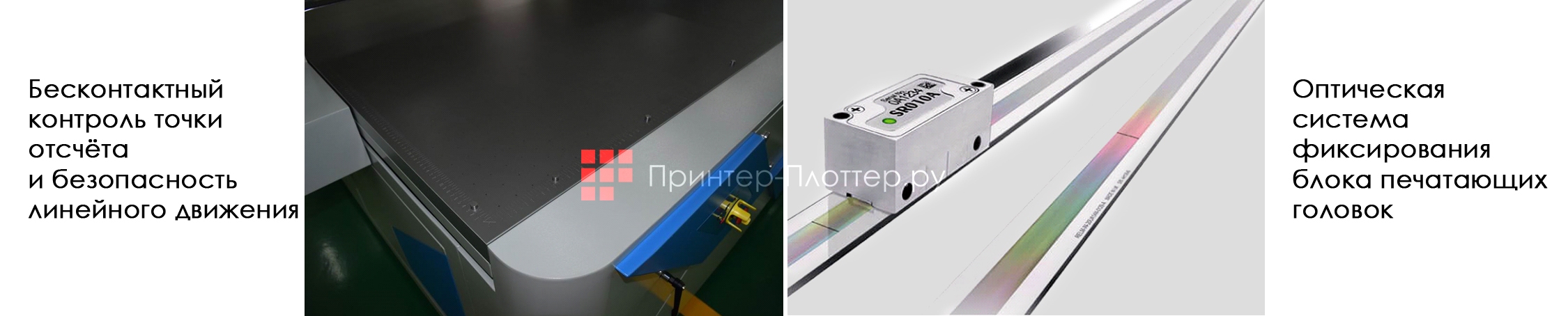

Оптическая система фиксирования блока печатающих головок

Оптическая система фиксирования блока печатающих головок — это способ быстрой и точной передачи большого количества данных о постоянно меняющемся положении блока печатающих головок. Основой системы является металлизированная энкодерная лента. Она способна корректировать сигналы в режиме реального времени. Ее задача состоит в том, чтобы очень часто посылать и получать ответные сигналы датчику положения блока. Такая система положительно сказывается как на экономии чернил, так и на качестве печати.

Оптическая система фиксирования блока печатающих головок рассчитана на устройства с большим количеством печатающих головок и магнитно-левитационным двигателем, работающим на высоких скоростях.

Бесконтактный контроль точки отсчета

Индуктивные датчики, не имеющие контактов, располагаются по краям линии хода блока печатающих головок и служат для регистрации стартовой и конечной позиции блока по горизонтали и вертикальной координаты портального блока. Это дает возможность с высокой точностью регистрировать границы полей печати. Преимуществом бесконтактных индуктивных датчиков над механическим реле является скорость и точность передаваемых сигналов, а также долговечность и надежность работы. Бесконтактный принцип работы характерен меньшим износом движимых узлов.

Дополнительными датчиками с системой упоров, снижающих вредные колебания, выступают аварийные устройства. Они предотвращают механические части печатающего устройства от получения повреждений при возникновении внештатных ситуаций.

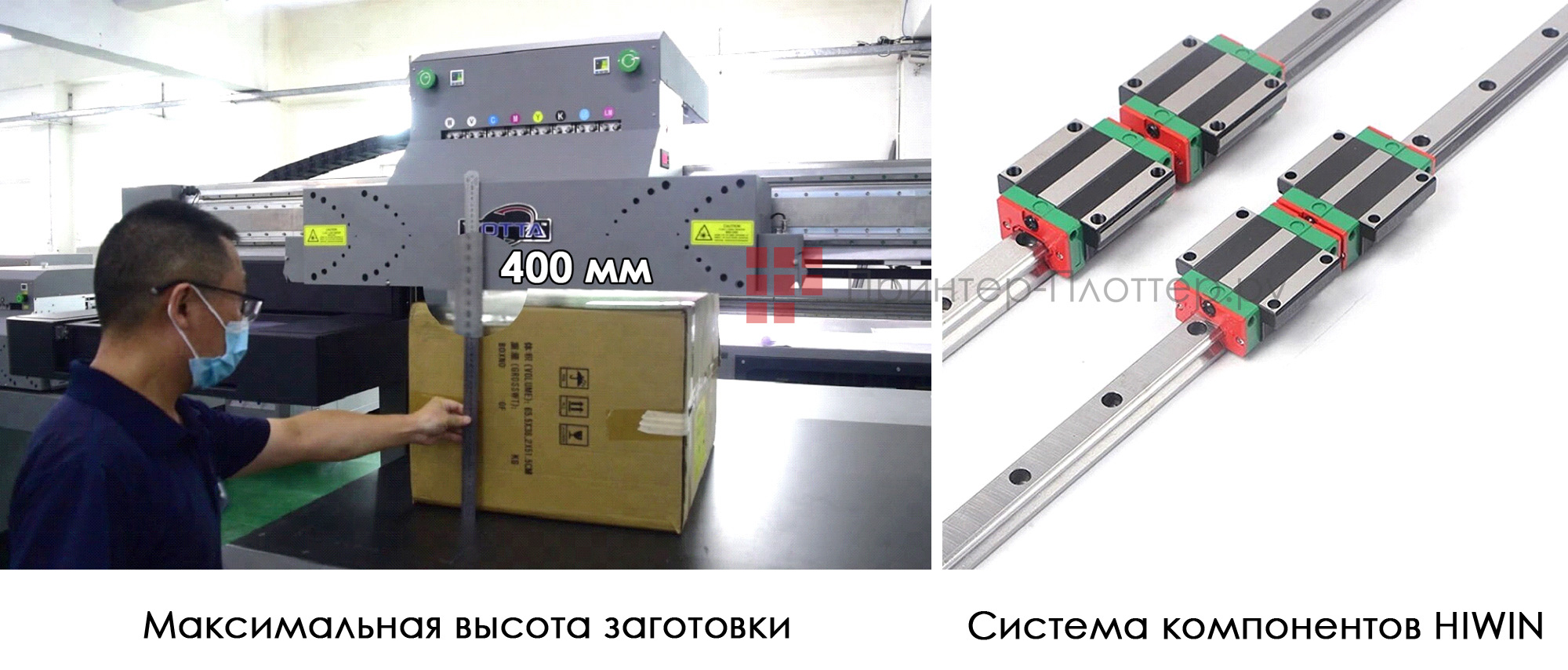

Контроль линейного перемещения

Контроль линейного перемещения осуществляется системой компонентов от тайваньской компании HIWIN. В эту систему входят:

• Удвоенная линейная направляющая с расширенным полукруглым профилем и четыре линейных подшипника, имеющих по 4 ряда шариков под углом в 45 градусов, каретка и рельс с четырехточечным контактом. Такая конструкция обеспечивает максимальную плавность и бесшумность движению блока, сохраняя при этом жесткость всей конструкции и способность выдерживать нагрузки с любой из сторон.
• Удвоенная линия ШВП повышает точность перемещения.
• Наличие контролирующих элементов благоприятно сказывается на производительности и качестве выводимой принтером продукции, а также оставляет большой запас надежности для эксплуатации принтера.
• Увеличенная по оси Х (до 20 направляющих) балка делает работу оборудования более плавной.
• Несущая способность увеличена вдвое, а точность хода теперь более высокая, по сравнению с предыдущими моделями.

Максимальная высота заготовки до 400 мм (опционально)

Yotta Flatbed P20-R6 может быть укомплектован системой, позволяющей производить печать на заготовках высотой до 400 мм.

Контроль качества продукции

Yotta Flatbed P20-R6 еще на стадии изготовления подвергается целому ряду проверок и испытаний. Сварные швы каркаса дополнительно обрабатываются под высокой температурой в целях повышения жесткости и гибкости на излом. Поэтому принтер не потеряет геометрию рамы даже при возникновении внештатных ситуаций. Корпус оборудован колесами и ножками для удобного перемещения и стабильной фиксации на время работы.

Перед отправкой станок проходит 7-ступенчатое отслеживание качества продукции. Проверяется не только точность сборки. Вакуумный стол принтера подвергается особенной проверке. УФ-плоттер проходит процедуру калибровки. Погрешность при этом снижается до чрезвычайно малых размеров и составляет всего 0,02 мм. Последний этап — 3-дневное тестирование машины в круглосуточном режиме с отслеживанием всех показателей. Только после этого принтер консервируют, упаковывают и готовят к отправке.

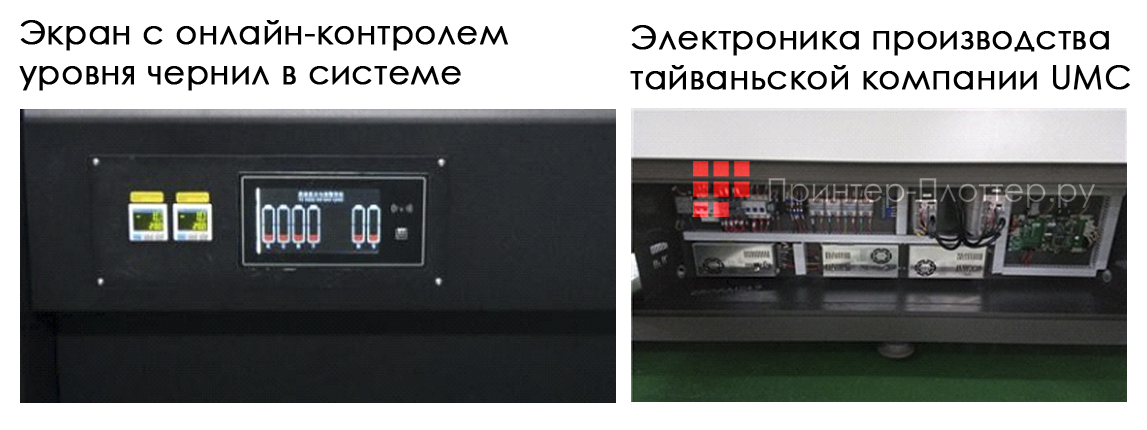

Промышленная электроника UMC

УФ-плоттер оснащен электроникой производства тайваньской компании с мировым именем — UMC. Именно эта фирма первой начала производить микросхемы на пластинах диаметром 30 см, и первой внедрила в мировую практику технологический процесс производства плат толщиной 28 нм.

Программное обеспечение от UMC предоставляет широкий функционал управления печатью. В качестве интерфейсов передачи данных выбраны USB 3.0 и SATA. Они представляют собой наилучшее сочетание скорости и надежности. Управляющая система посылает растровые сигналы, которые печатающее устройство преобразует в печать, согласно сделанным настройкам.

В настройки входит:

• Возможность управления размером чернильной капли в пиколитрах
• Интеллектуальный режим меж проходного перекрытия
• Регулировка скоростей линейного движения блока печатающих головок
• Настройки работы системы LED-отверждения

Характеристики

• Формат плоттера — 2500 мм, А0+
• Тип печати — цветная
• Технология печати — струйная пьезоэлектрическая
• Скорость печати — до 108 кв.м/ч
• Большой ассортимент листовых и гибких материалов
• Количество печатающих головок — 2
• Количество цветов — 5
• Тип чернил — УФ-отверждаемые
• Разрешение печати — 600 x 2400 DPI
• Дополнительные цвета — белый (Wh), лак (V/Cl/Gl)
