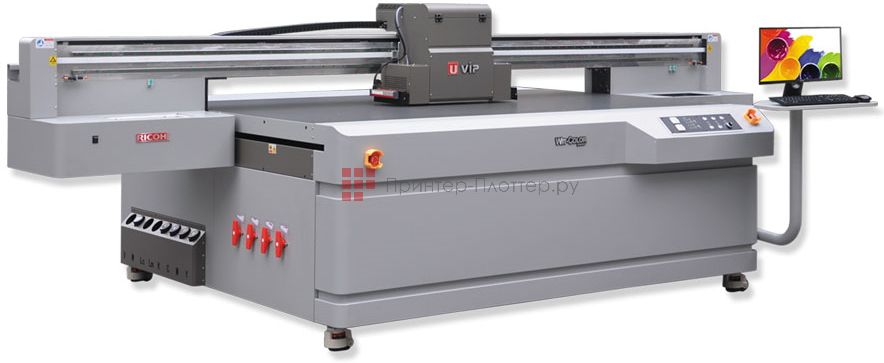

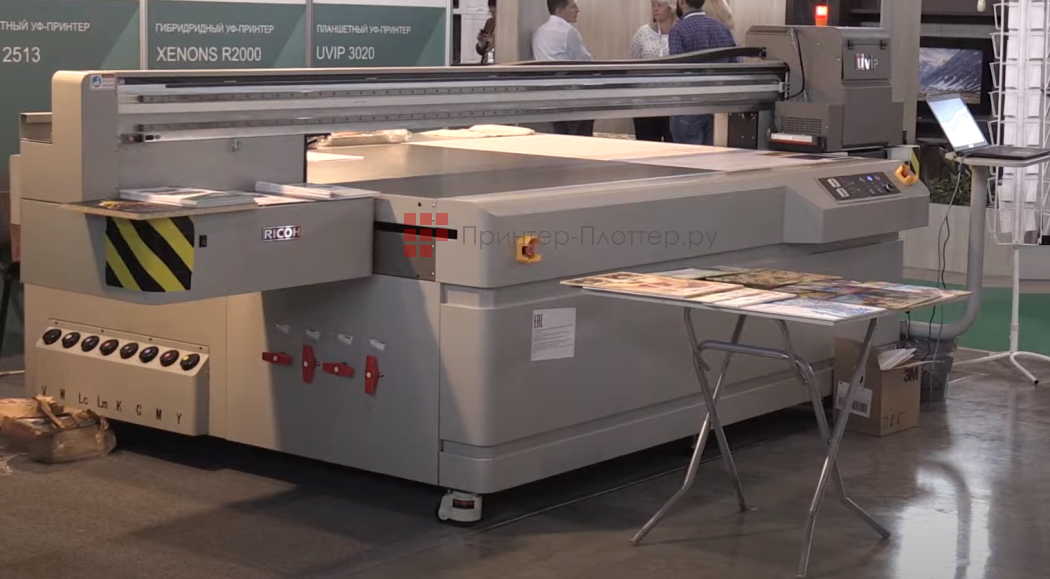

УФ-плоттер UVIP 1313

Описание УФ-плоттер UVIP 1313

UVIP 1313 — планшетный УФ принтер, сочетающий в себе все необходимые преимущества для бесперебойного вывода печатной продукции.

Особенности

• Непревзойденное качество печати
• Высочайшая производительность
• Современные технологии
• Удобство в оперировании и обслуживании
• Высококлассный подбор комплектующих
• Беспрецедентная надежность
• Разумная начальная стоимость и стоимость владения

Применение

Прямая печать по любым материалам.

• Печать на ПВХ, композите, пластиках, дереве, металле
• Печать табличек со шрифтом Брайля, мнемосхем, пиктограмм
• Печать по ЛДСП, фанере, МДФ, массиву дерева
• Печать по стеклу, зеркалу, керамической плитке
• Печать с декоративной лакировкой

Печатающие головы

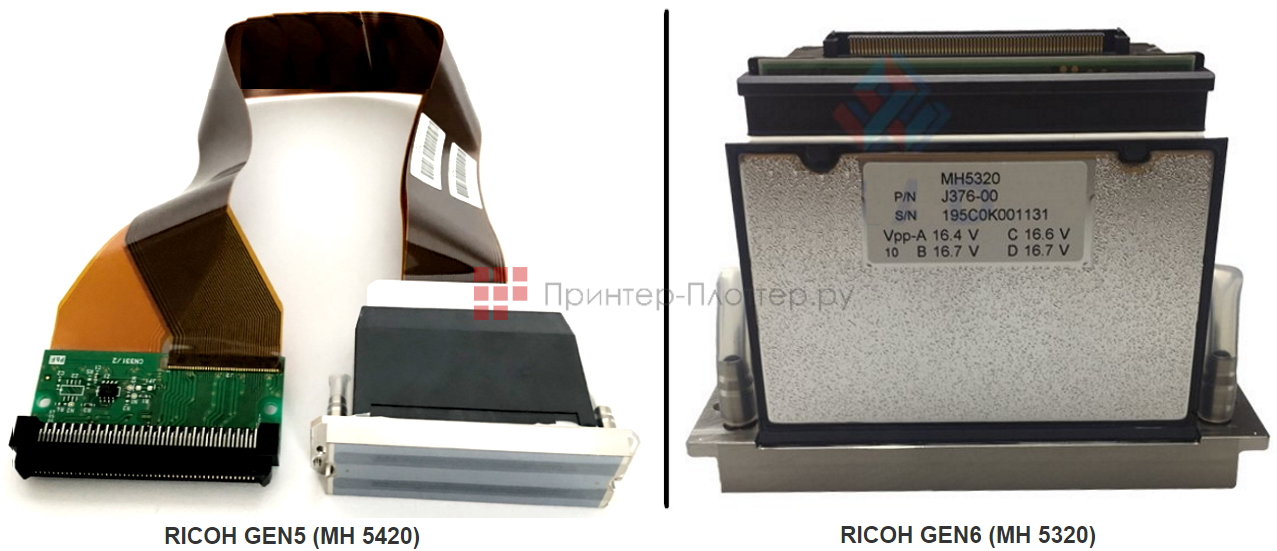

Печатающие головки RICOH

Печатающие головы RICOH GEN5 (MH 5420) и RICOH GEN6 (MH 5320) имеют повышенное разрешение и обладают максимальной производительностью. Совместимы с чернилами на основе УФ.

Одна печатающая головка RICOH GEN5 или RICOH GEN6 может быть использована под 2 отдельных цвета, что существенно расширяет возможности модификации цветовых схем. Это позволяет производить полноцветную печать с 2 дополнительными спотовыми цветами (белый, лак) используя только 3 печатающие головки, что существенно снижает начальную стоимость принтера по сравнению с головками использующих только один канал под цвет.

Наличие независимо работающих нагревательных элементов и интегральных микросхем под каждый цветовой канал, позволяют тонко настроить печатающую голову под работу в двухканальном режиме.

Улучшенная адресация чернильной капли обеспечивает превосходное качество печати без зернистости. Благодаря 1280 соплам, сконфигурированным в ряды 4 x 150 точек на дюйм, головки обеспечивают печать с высоким физическим разрешением — до 600 точек на дюйм.

Печатающие головки RICOH GEN5 и RICOH GEN6 имеют корпус из нержавеющей стали, изолированный от пьезоэлементов эжекционной камеры, что увеличивает срок службы и стабильность печати данной печатающей головы.

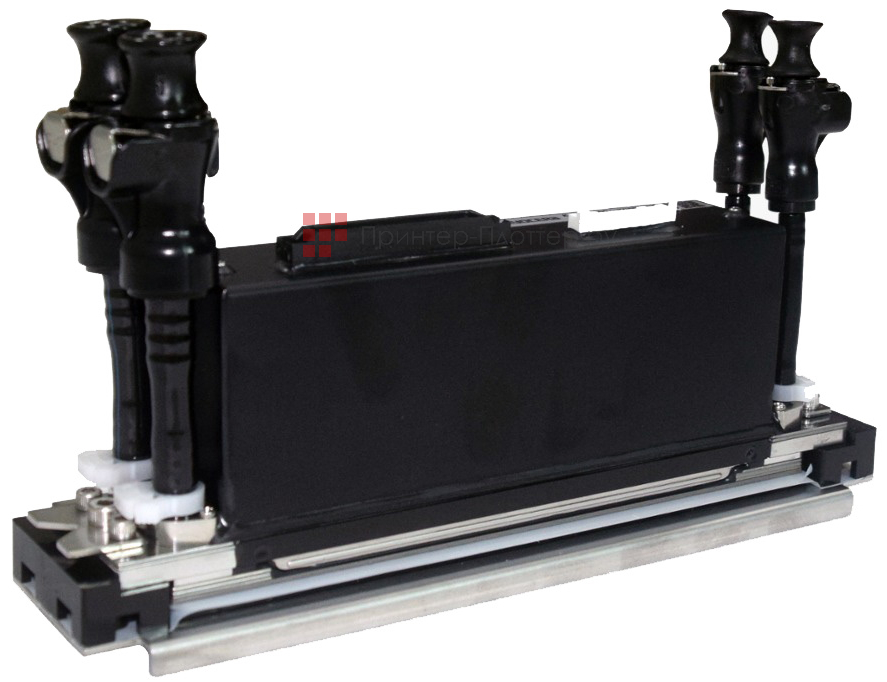

Печатающие головки Kyocera KJ4A

Печатающие головки Kyocera KJ4A с переменным размером капли (4-6-10-14 пл) обеспечивают фотографическое качество, плавность цветовых переходов (градиентов), четкость печати — 2 пункта, максимум 1200 х 1200 DPI. Количество дюз – 2656. Эффективная ширина печати — 112,35 мм.

Отличия RICOH GEN5 от RICOH GEN6

• RICOH GEN5 имеют минимизированный размер капель — 7 пл. Максимальная частота при использовании режима переменной капли составляет 30 кГц.
• Благодаря конструктивным изменениям, срок службы печатающей головы RICOH GEN6, более чем в два раза выше, чем у модели предыдущего поколения RICOH GEN5. Минимизированный размер капель — 5 пл. Максимальная частота при использовании режима переменной капли — 50 кГц.

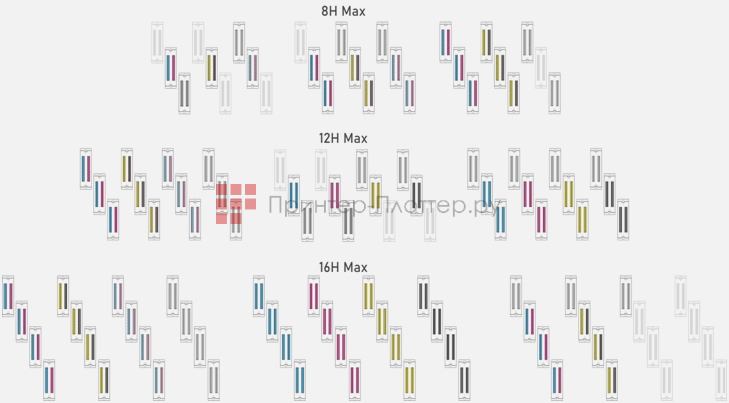

Примеры расположения голов и слотов расширения для различных стартовых конфигураций печатной каретки

На плоттер можно установить головки RICOH GEN5/RICOH GEN6 (до 9 печатных головок в 3 ряда) или головки Kyocera KJ4A (до 6 печатных головок в 2 ряда).

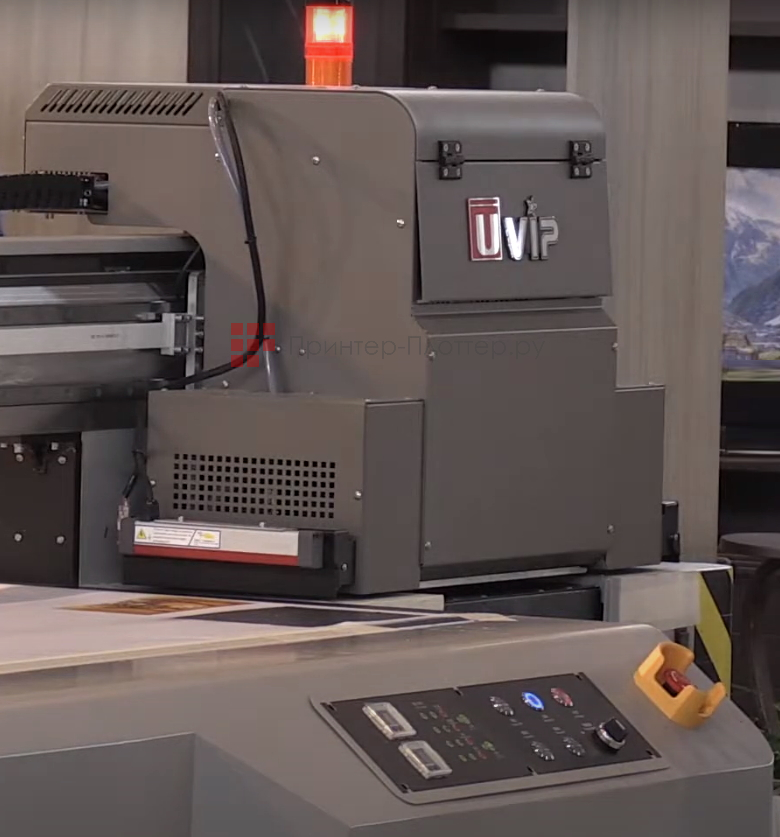

Система предотвращения столкновения с материалом блока печатающих голов

Продвинутая система защиты печатающих голов, включающая в себя сверхчувствительные сдвоенные пружинные концевые датчики, соединенные поперечной пластиной, опущены на 0,5 мм ниже уровня подошвы печатающих голов.

Датчики способны срабатывать по 4 осям и отправлять сигнал о помехе на рабочем столе принтера. В случае форс-мажора линейный двигатель с магнитным тормозом останавливает печатающую каретку ровно в месте фиксации препятствия, не допуская вывода из строя блока печатающих голов.

Управляющая программа запускает продолжение печати с последней координаты по оси X и Y, даже если положение оной по двум осям отличается от последней.

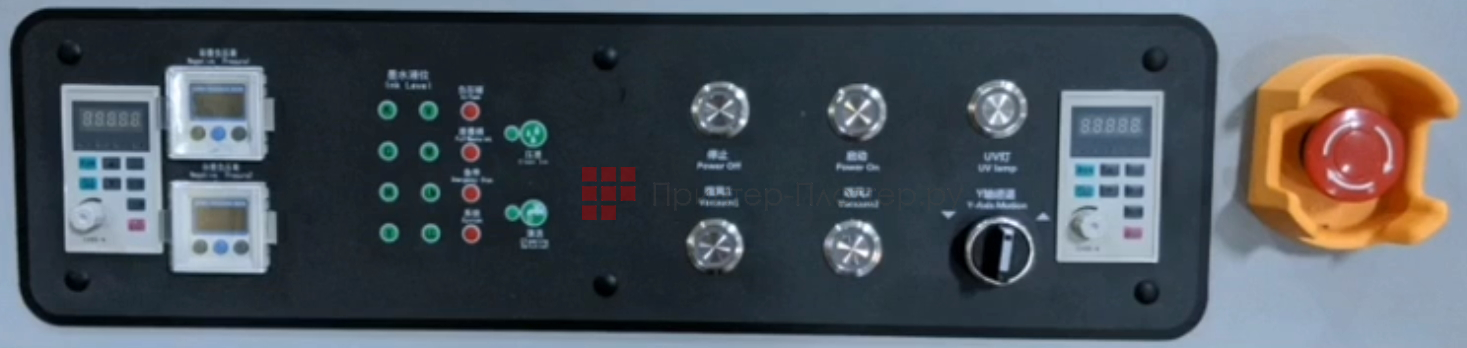

Средства манипуляции материала на рабочем столе принтера

• Принтер оборудован от 1 до 4 вакуумных помп мощностью 2,1 кВт каждая.
• Частотный преобразователь и контроллер регулируют количество оборотов в минуту, запускатьют винты помпы в противоположном направлении. Вместе с 4-16 канальной системой управления зональностью прижимного стола обеспечивает надежный прижим любого материала.
• Контроль уровня шума и контроль потребления энергии.
• При работе вакуумных помп в реверсивном режиме создается воздушная подушка, которая с легкостью позволяет манипулировать тяжелыми листовыми материалами на поверхности стола.
• Тефлоновое покрытие защищает поверхности материала и рабочего стола от царапин и других повреждений. Обеспечивает легкое обслуживание зоны прижимного стола и его легкую очистку от следов полимеризованных чернил и других загрязнений.

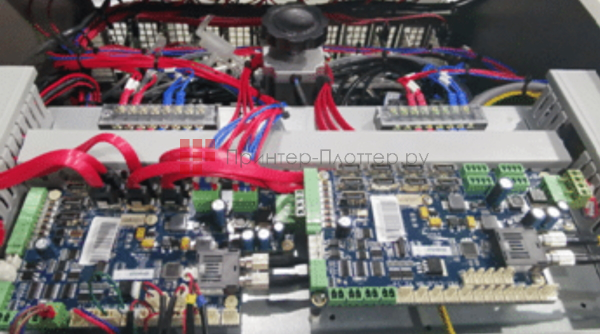

Управляющая электроника

• Принтер оснащен комплектом передовой управляющей электроники, собранной под контролем японской компании UMC, который обеспечивает невиданный функционал управления печатью и высокую надежность компонентов системы.
• Высокоскоростные интерфейсы передачи данных USB 3.0 – Dual Channel Optic Fiber – SATA внутри управляющей системы осуществляют быструю и независимую от внешних факторов обработку растровых сигналов. Они безошибочно преобразуют их в печать согласно выбранному режиму преднастроек, включая управление переменным объемом чернильной капли, интеллектуальным режимом межпроходного перекрытия, скоростями линейного движения блока печатающих голов и алгоритмом работы LED системы отверждения.

LED система отверждения

LED блоки повышенной мощности UVIP 1313 закрепляют чернила на материале за минимальное число проходов, благодаря фокусировочной кварцевой линзе, концентрирующей фотонный поток.

Эффективное водяное охлаждение с постоянной циркуляцией предотвращает LED модули от перегрева и потери мощности. Охлаждение значительно продлевает срок службы LED блоков по сравнению с традиционной воздушной системой охлаждения.

Водяное охлаждение избавляет блоки от периодического обслуживания и позволяет производить работу с принтером в комфортных шумовых условиях.

Благодаря фокус линзе и крепежу LED блока под углом в 3 градуса, относительно прижимного стола принтера, удается избежать паразитной засветки в зону печатающих голов, даже при печати на зеркальных поверхностях.

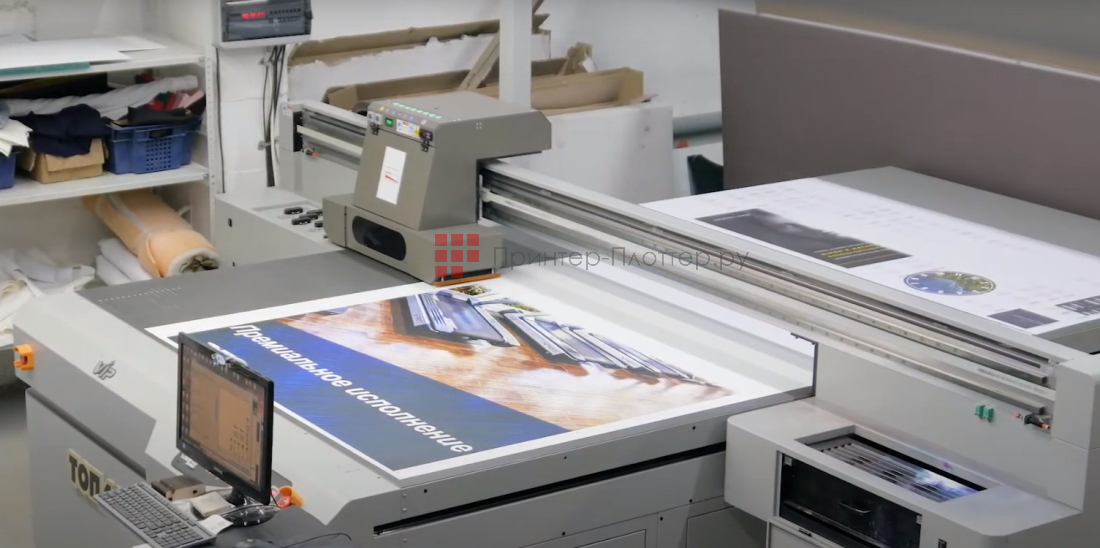

Система рециркуляции белых чернил полного цикла

Принтер оборудован системой предотвращения расслоения склонных к выпадению в осадок белых чернил. Рециркуляция полного цикла в замкнутой чернильной системе принтера и высокопроизводительный миксер в заливной емкости позволяют организовать долгосрочную и стабильную работу принтера, не боясь за работоспособность голов и качество выводимой продукции.

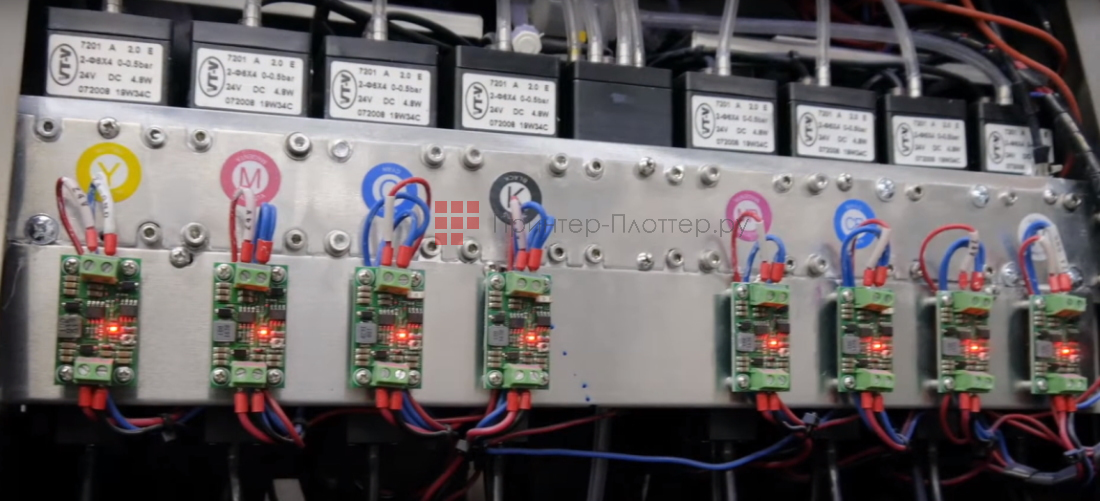

Системы, обеспечивающие успешную работу печатающих голов

• Система контроля над утечкой чернил.
• Система автоматического обслуживания печатных голов и подготовки чернил.
• Система автоматической прочистки голов. Автоматически перекрываемые субтанки позволяют быстро и адресно прочистить необходимые печатающие головы. В случае экстренного обесточивания субтанки мгновенно перекрываются, что обеспечивает защиту от вытекания чернил.
• Субтанки емкостью в 200 мл и высокопроизводительные чернильные помпы не допускают чернильного голодания печатных голов, даже если на один субтанк подключено до 4 голов.
• Технология Head Jetting позволяет забыть про постоянные чистки голов. Печатающие головы в простое сбрасывают минимальное количество чернил из каждого сопла в определенные интервалы времени, поддерживая сопла в постоянном тонусе.
• Бережный подогрев чернил в субтанках снимает нагрузку с нагревательного элемента в самой печатной голове, продлевая срок ее службы, поддерживает корректную температуру чернил в высокопроизводительных режимах печати и в целом стабилизирует процесс печати.

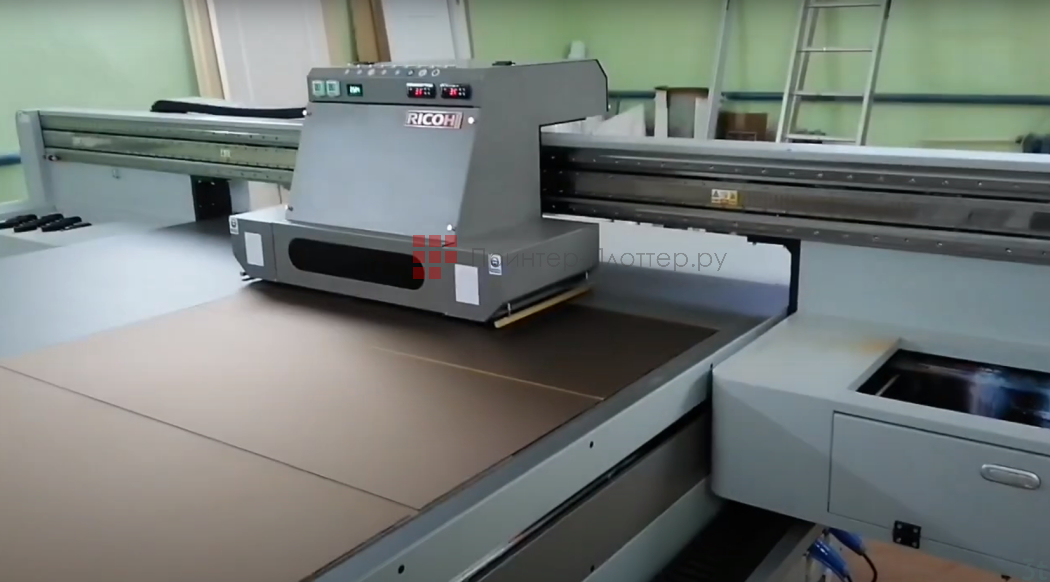

Система активной нейтрализации статического заряда на материале

УФ принтер UVIP 1313 в базовой конфигурации оснащен сдвоенной активной системой нейтрализации статического разряда. Система позволяет эффективно производить печать на материалах склонных к накоплению статики, без дополнительной предобработки материала, не боясь за качество выводимой продукции.

Благодаря двум модулям активной системы нейтрализации статического заряда, эффективность не падает даже в высокопроизводительных режимах печати.

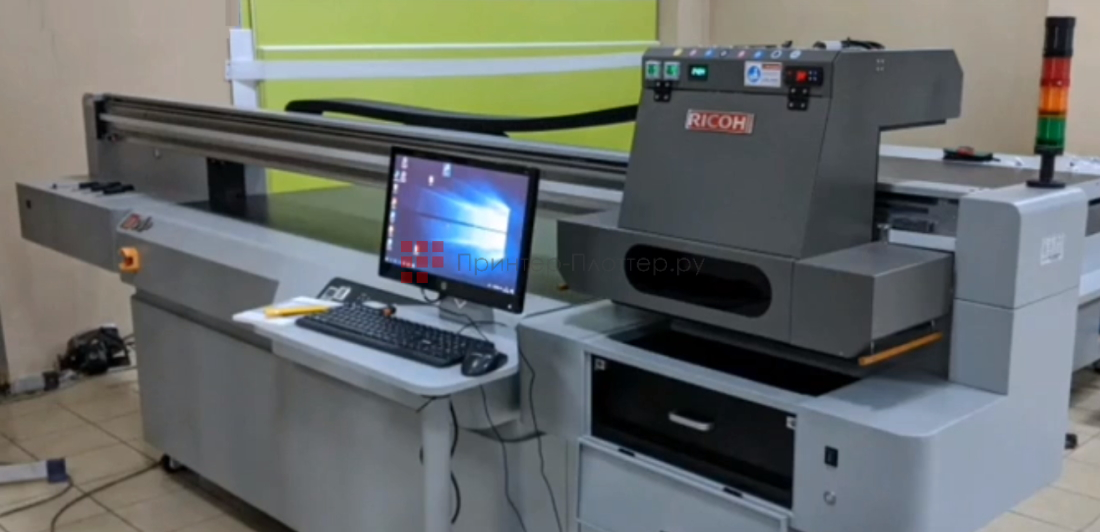

Бесконтактная система контроля начала координат

Бесконтактные индуктивные датчики, расположенные по краям траектории движения линейных узлов UVIP 1313, регистрируют начальные и конечные позиции блока печатающих голов по оси X, и портального блока по оси Y. Это позволяет с точностью регистрировать границы запечатываемого поля принтера.

Аварийные индуктивные датчики с системой дэмфирующих упоров предохраняют механические двигающиеся части принтера от повреждений во внештатных ситуациях.

Главным отличием индуктивных датчиков от классических механических реле является точность и скорость отработки сигнала, высокая долговечность и надежность работы за счет бесконтактного принципа работы.

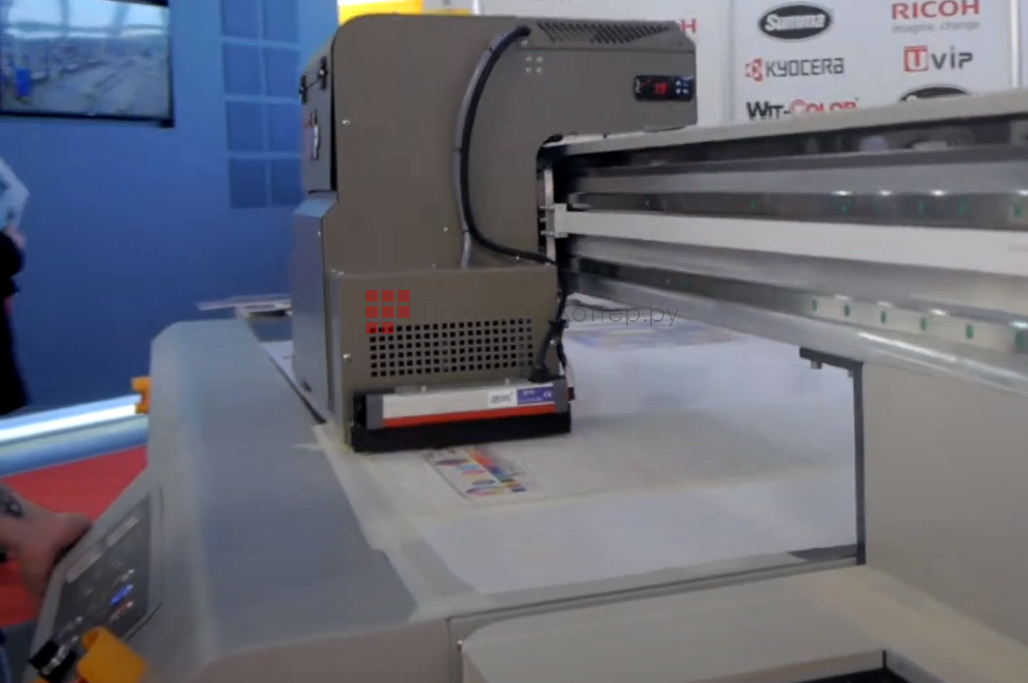

Системы контроля линейного перемещения

• На плоттере установлены системы контроля линейного перемещения тайваньской компании HIWIN.
• Сдвоенные линейные направляющие вместе с четырьмя линейными подшипниками обеспечивают плавный и бесшумный ход блока печатающих голов. Благодаря расширенному полукруглому профилю линейных направляющих и каждому из подшипников, имеющему по четыре ряда шариков, установленных под углом в 45 градусов, обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях.
• Сдвоенная линия шарико-винтовых пар обеспечивает точное и плавное перемещение.

Система профилактики и защиты печатных голов

Узел паковочных кап, установленных на UVIP 1313 применяется для осуществления профилактики и защиты голов во время длительного отсутствия заданий на печать. В каппинг станцию заливается специальная очищающая жидкость, которая поддерживает головы в идеальном состоянии и защищает их от внешних факторов, существенно повышая долговечность голов.

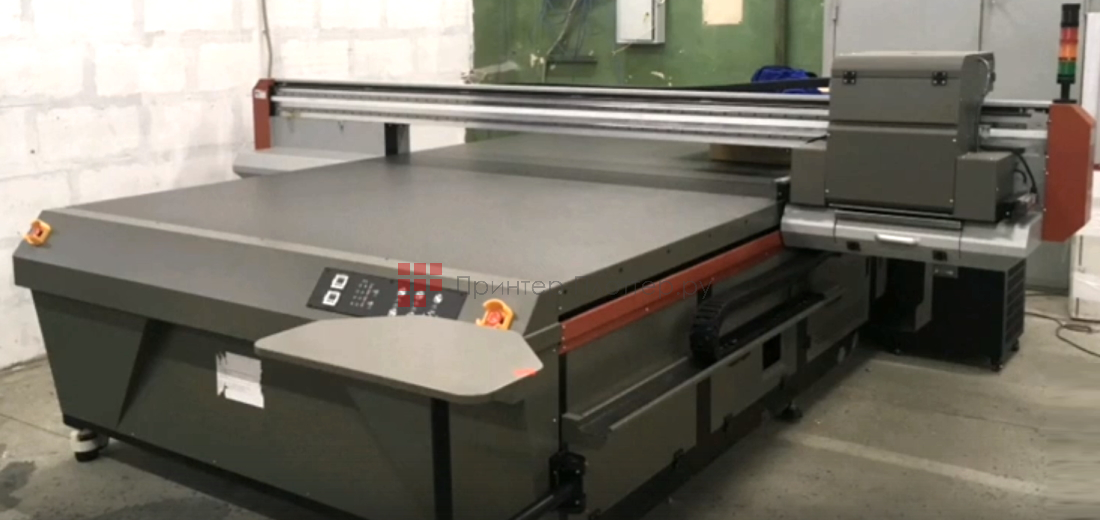

Промышленный каркас

Цельнометаллическая сварная рама принтера собственного производства проходит ряд испытаний и проверок на точность сборки. Прежде чем поступить в состав принтера, каждый из сварных швов подвергается дополнительной термообработке для усиления жесткости и гибкости на излом. Это позволяет исключить потерю геометрии рамы при внештатных условиях эксплуатации принтера .

Перед отправкой калибруется вакуумный стол принтера. Погрешность при измерении ровности стола составляет менее 0,02 мм.

Магнитная система регистрации положения блока голов и портального модуля

На УФ принтере UVIP 1313 в базовой комплектации установлена магнитная энкодерная лента и цифровой сканер на каждую из осей движения принтера. В отличие от оптических систем с аналоговыми датчиками, магнитная система гораздо надежнее регистрирует данные о местоположении двигающихся узлов принтера и намного эффективнее передает их на управляющие узлы для последующей обработки.

Магнитные системы традиционно используются на высокоточном оборудовании разных сфер применения, находящихся в экстремальных условиях эксплуатации. Комплект магнитной регистрации положения не требует какого-либо дополнительного обслуживания и имеет колоссальный запас по надежности.

За счет цифрового датчика система способна безошибочно обрабатывать данные линейного движения блока печатающих голов при печати в высоком горизонтальном разрешении.

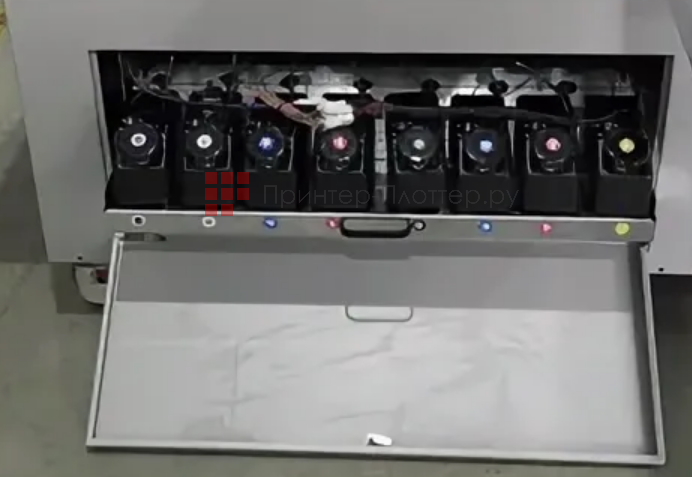

Удобная система непрерывной подачи чернил

Удобное расположение заливных емкостей на боковой панели принтера упрощает процесс организации помещения перед установкой принтера. Емкости находятся внутри принтера и не занимают дополнительного пространства. Для пополнения емкостей чернилами предусмотрен выдвигающийся на продольных салазках трей, упрощающий процесс заливания чернил.

Каждая из емкостей оборудована герконовой системой контроля уровня чернил, звуковой и визуальной сигнализацией при низком уровне чернил.

Емкость для белых чернил оснащена миксером, который деликатно перемешивает чернила, помогая избежать отслоения пигментной составляющей от основного состава. Объем заливных емкостей составляет 1,5 литра.

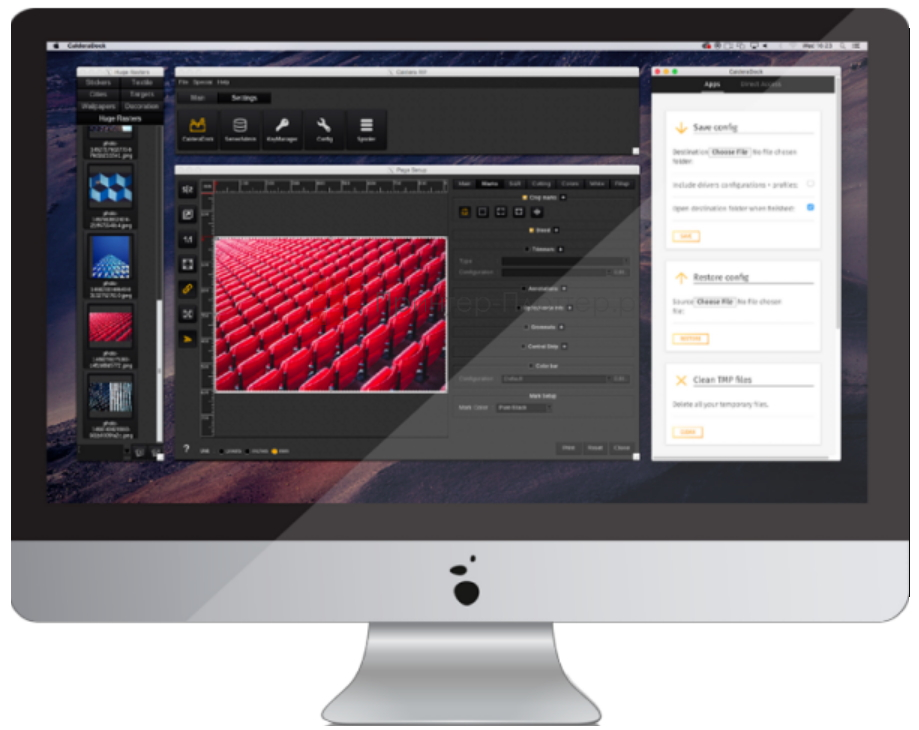

Широкий выбор и функциональность растровых процессоров (РИП)

Плоттер UVIP 1313 по выбору может быть укомплектован одним из представленных пакетов растровых процессоров — SAI PhotoPrint, Onyx Graphics Suite и CalderaRIP.

Любой из представленных пакетов имеет ряд мощных инструментов для работы с настройками цвета и инструменты для составления группового задания в печать, содержащие множество разных исходных макетов, утилиты для размножения макетов для крупной серийной печати, инструмент для эффективного вложения группы макетов на материал для оптимизации запечатываемой поверхности носителя, инструмент для сегментации макетов.

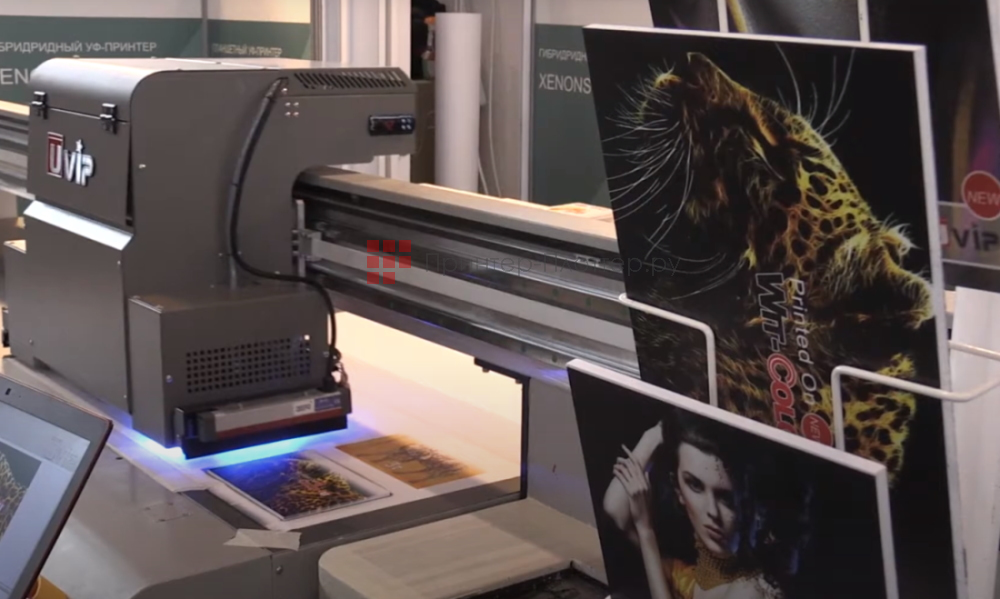

Магнитно-левитационный привод

УФ принтер UVIP 1313 оснащен магнитно-левитационным двигателем в базовой конфигурации.

Магнитно-левитационный привод является альтернативой классическому ременному, для линейного перемещения блока голов по оси X и обладает рядом преимуществ.

В случае использования магнитной левитации исключается ряд узлов, таких как передаточный ремень, серводвигатель, редуктор, зубчатые шкивы, сервоусилитель. Каждый из этих узлов не только имеет ограничения по сроку эксплуатации, а также вносит коррекцию в стабильность и плавность перемещения блока печатающих голов по мере своего износа.

Система магнитной левитации осуществляет работу с минимальным воздействием механических колебаний и вибраций при линейном движении на блок печатающих голов за счет бесконтактного принципа работы.

Для систем с повышенным количеством голов и более тяжелой конструкцией корпуса блока печатающих голов, имеющих увеличенную ширину портального модуля (когда путь линейного передвижения превышает 3000 мм по оси X), предпочтительна установка именно системы магнитной левитации, для устранения негативных воздействий утяжеленного блока голов и длительного непрерывного линейного движения.

Принцип работы магнитной левитации способствует ускоренному разгону и торможению блока печатающих голов, вне зависимости от его массы. Это существенно сокращает время холостого хода между проходами и увеличивает производительность в целом.

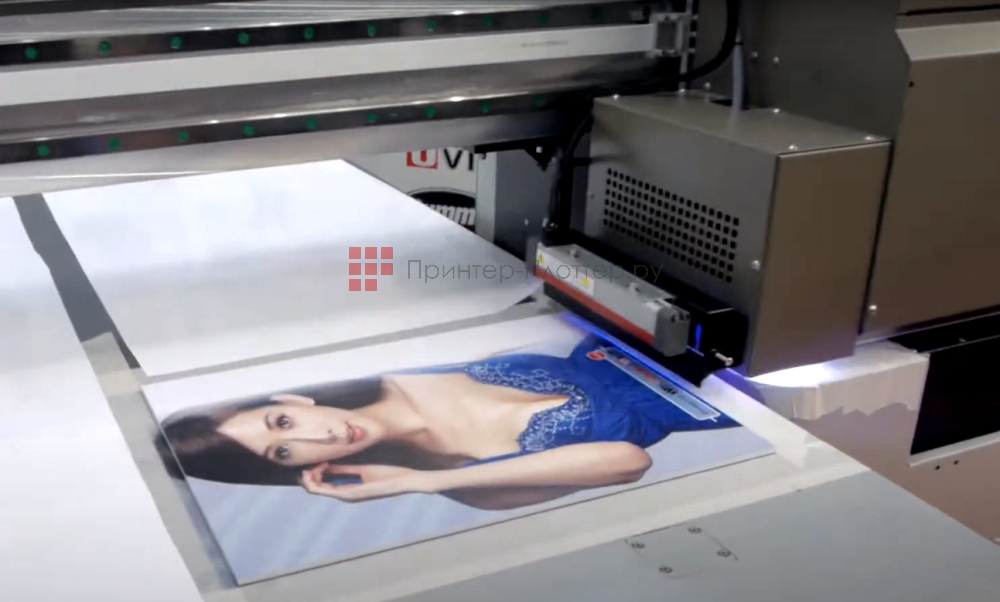

Оптическая металлизированная система регистрации положения блока голов (Опция)

Оптическая система регистрации положения с металлизированной энкодерной лентой в UVIP 1313 используется для точной и быстрой передачи большого массива данных о динамическом положении блока печатных голов. Система имеет большой ресурс эксплуатации.

Cистема корректирует сигналы в реальном времени за счет высокой частоты опроса цифрового датчика растра.

Комплект поставки

• Печатающие головки RICOH GEN5 / RICOH GEN6 / KYOCERA
• Система закрепления — LED с водяным охлаждением
• Две ШВП по оси Y
• Подготовка чернильного тракта для печати в 8 цветов в режимах CMYK Lc Lm W V
• Движение по оси X — ремни MEGADYNE или MAGLEV (опционально)
• Магнитный энкодер или стальной в случае использования системы MAGLEV
• Защитные бамперы (система защиты от столкновения) для LED блоков;
• Сервопривода Delta (магнитно-левитационные двигатели)
• Промышленная электроника UMC
• Встроенный ионизатор (антистатик)
• Вакуумный стол с системой обратного вакуума (воздушная подушка)
• Вакуумные помпы (220 В, 50 Гц, 1,5 кВт, 9 А)
• Чиллер для водяного охлаждения LED
• Rip

Преимущества

• Формат плоттера — 51" (1300 мм, A0+)
• Тип печати — цветная
• Технология печати — струйная пьезоэлектрическая
• Программный растровый процессор (RIP) — Photoprint, опционально Onyx, Caldera
• Количество цветов — 6
• Разрешение печати — 1440 x 1440 DPI
• Количество печатающих голов — 16
• Тип печатающей головы — Ricoh Gen5; Ricoh Gen6; Kyocera KJ4A
• Материалы — ПВХ; композит; пластики; дерево; металл; ЛДСП; фанера; МДФ; стекло; зеркало; керамическая плитка
• Максимальная толщина носителя — 100 мм
• Ширина материала — 1300 мм
• Особенности — система предотвращения столкновения с материалом блока печатающих голов, система вакуумного прижима, система рециркуляции белых чернил полного цикла, система нейтрализации статического разряда, магнитная система регистрации положения блока голов и портального модуля
