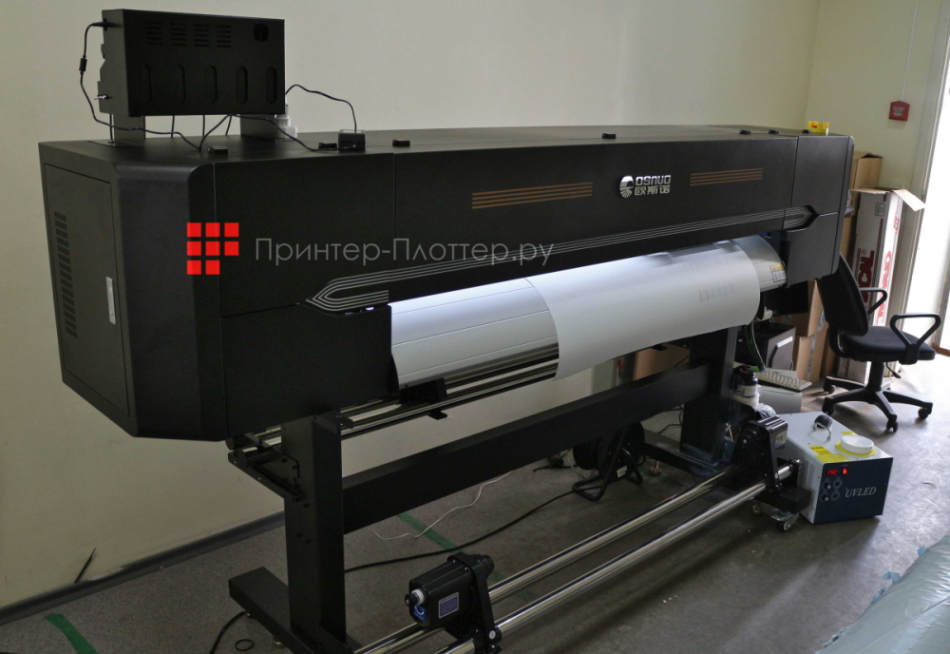

Рулонный УФ-принтер OSNUO OSN-1703B UV (3 головы)

Основные преимущества OSNUO OSN-1703B UV

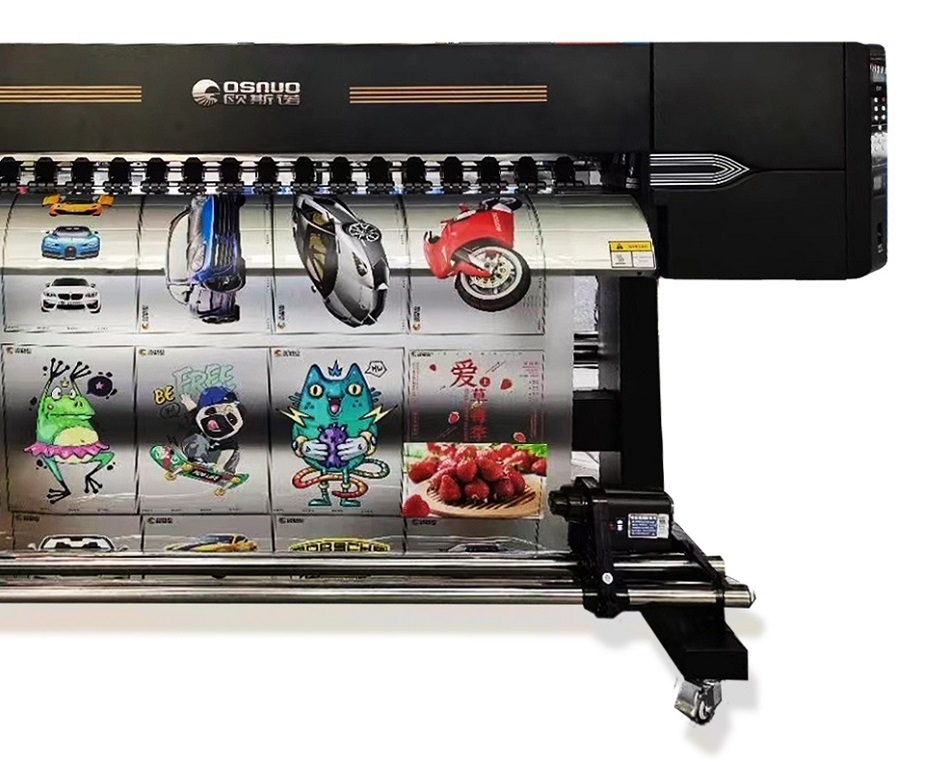

Интерьерный УФ-принтер OSNUO OSN-1703B UV — надежное, продуманное решение для печати на рулонных материалах.

• Ширина материала — 1520 мм
• Толщина материала — до 3 мм
• Печатающие головки Epson i3200
• Технология переменного объема капли
• Система защиты от столкновений
• Двойная линейная направляющая HIWIN
• Встроенная СНПЧ
• Водяное охлаждение LED блока

Модельный ряд линейки УФ-принтеров OSNUO 1700

OSN-1701 UV (1 ПГ)	OSN-1701 UV (2 ПГ)	OSN-1703B UV (3 ПГ)	OSN-1703B UV (4 ПГ)
Тип печатающей головы: Epson I3200
Цветовая схема: C M Y K	Цветовая схема: C M Y K + W / V	Цветовая схема: C M Y K + W + V	Цветовая схема: 2 x C M Y K + W + V
Количество ПГ: 1	Количество ПГ: 2	Количество ПГ: 3	Количество ПГ: 4
Скорость печати: 14 кв.м/ч	Скорость печати: 22 кв.м/ч	Скорость печати: 14 кв.м/ч	Скорость печати: 22 кв.м/ч

Сравнительная таблица характеристик OSNUO OSN-1700 UV, OSN-2000 UV, OSN-3200 UV

	OSNUO OSN-1700 UV	OSNUO OSN-2000 UV	OSNUO OSN-3200 UV
Разрешение печати	1440 x 1440 DPI
Максимальная толщина носителя	3 мм
Максимальный вес материала	50 кг
Максимальный диаметр рулона	250 мм
Цветовая схема	C M Y K; C M Y K W; C M Y K V; C M Y K W V
Тип печатающей головы	Epson i3200
Количество печатающих голов	1–4
Ширина печати	1520 мм	1720 мм	3200 мм
Скорость печати	до 22 кв.м/ч	до 23 кв.м/ч	до 50 кв.м/ч

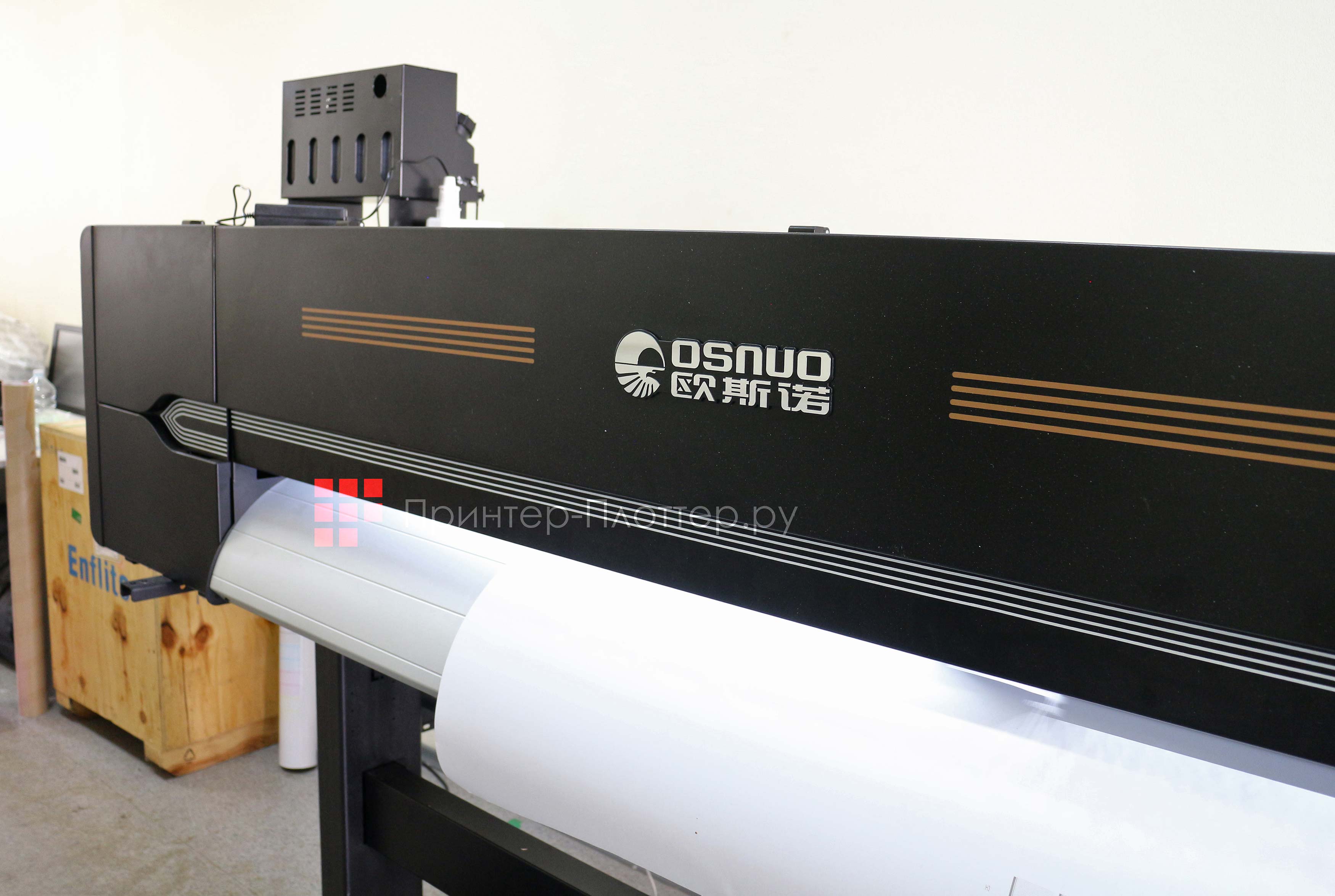

Описание OSNUO OSN-1703B UV

Интерьерный УФ-принтер OSNUO OSN-1703B UV создан для печати на различных рулонных материалах, а именно — на любой бумаге без ограничений, на носителе для фотообоев, на холстах и баннерах, на ПВХ и магнитном виниле, на самоклеющихся пленках, на белых и металлизированных пленках, на ПЭТ пленках и автовиниле.

Качество печати обеспечивает читаемость очень мелкого текста. Цветовой охват расширен за счет технологических особенностей печатающей головки. Для увеличения скорости печати без потери качества предусмотрена возможность установки до четырех печатающих головок. Принтер прост в эксплуатации и обслуживании. В комплект поставки входит профессиональное лицензионное ПО Photo Print. В зависимости от задач возможны изменения комплектации и выбор модификации устройства.

Область применения OSNUO OSN-1703B UV

Основное применение OSNUO OSN-1703B UV — наружная и интерьерная реклама, автостайлинг, транспортная реклама, производство POS-материалов, печать наклеек и этикеток, печать художественных репродукций, изготовление декоративных панно, дизайнерских обоев и многого другого.

Именно УФ-технология отверждения и наличие белых чернил дают возможность печатать не только на традиционных пленках и баннере, но и на текстиле, тарпаулине, прозрачных, металлизированных, флуоресцентных и ПЭТ-пленках, коже, бумаге без покрытия. Такая универсальность значительно расширит ассортимент продукции.

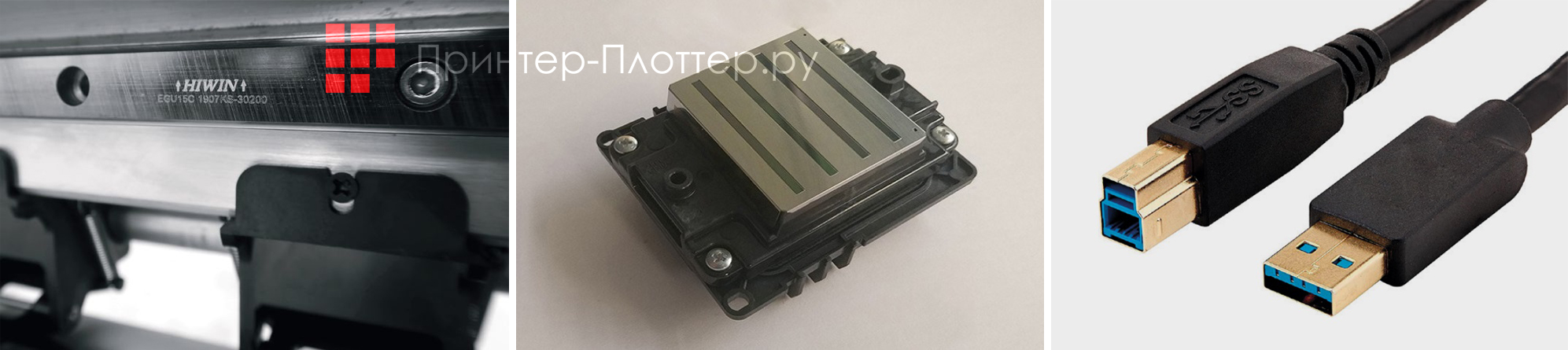

Особенности принтера

• Высокая производительность при низких эксплуатационных затратах
• Стоимость отпечатка квадратного метра с использованием оригинальных уф чернил OSN UV INKS сопоставима с экосольвентной печатью
• Исключительное качество печати
• Печатающие головки Epson i3200 с разрешением до 1 200 DPI и технологией переменного объема капли
• Возможность установки до четырех печатающих голов
• Высокоскоростное соединение принтера с ПК посредством USB 3.0
• Высококлассные серводвигатели по осям X и Y с регулировкой системы натяжения ремня
• Двойная линейная направляющая HIWIN

• Встроенная СНПЧ с регулировкой уровня чернил в картриджах
• Предупреждение о нехватке чернил
• Экологически безопасные чернила нового поколения
• Высокая укрывистость чернил и плотность плашек
• Печать белыми чернилами
• Практически мгновенная готовность отпечатков к монтажу
• Стойкость изображения к механическим воздействиям
• Система защиты от столкновений
• Водяное охлаждение LED блока
• Охлаждающий вентилятор блока питания

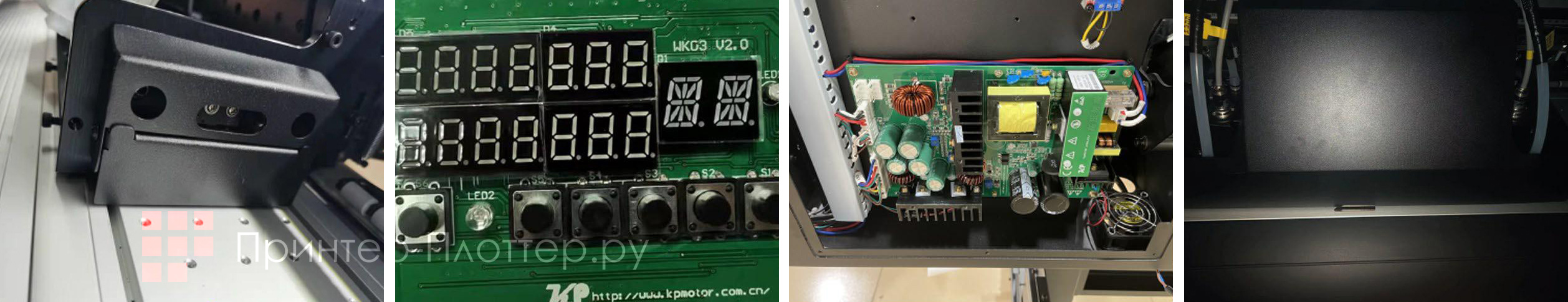

• Соответствие всем стандартам качества и надежности

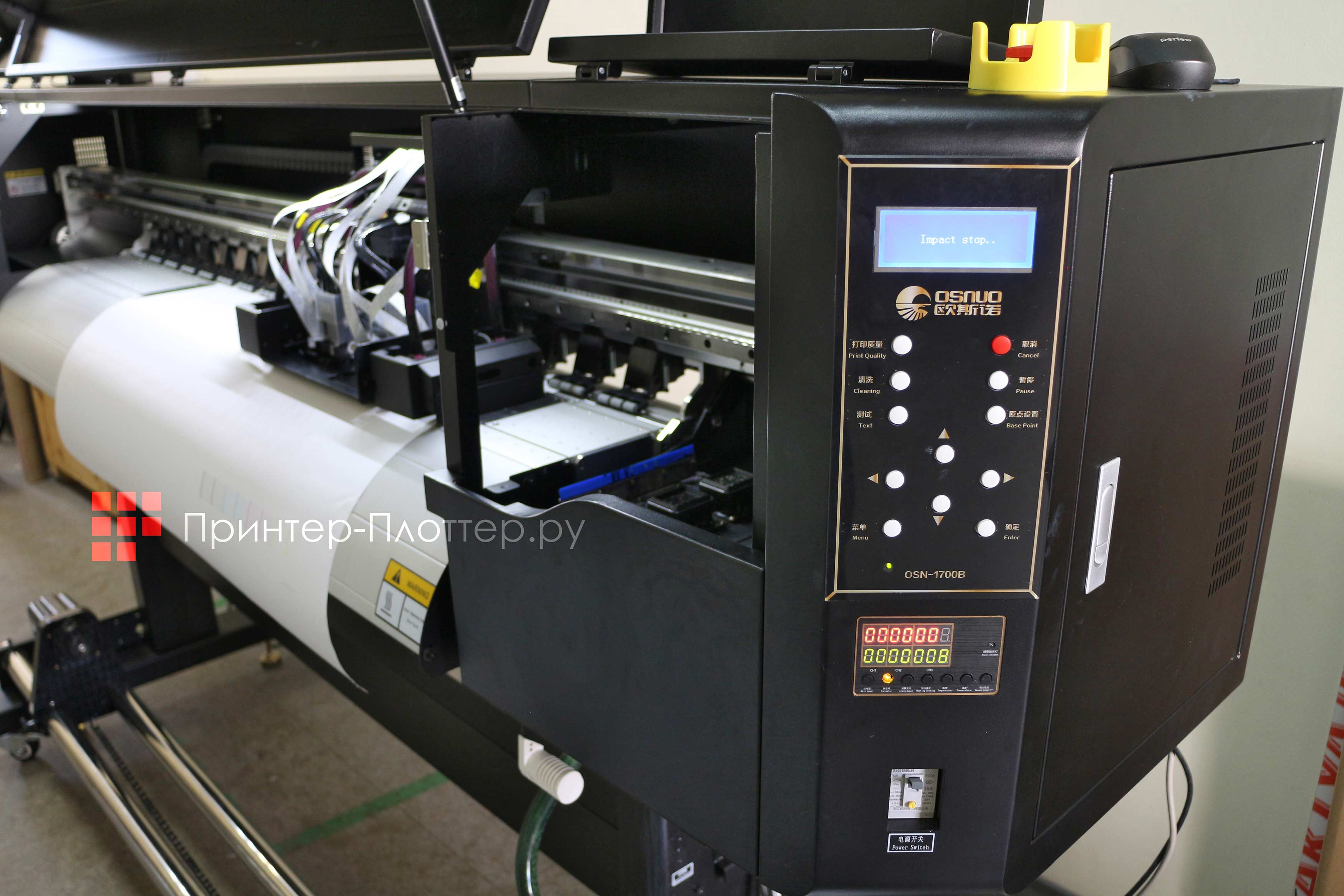

Простота управления

Управление станком осуществляется как с компьютера через программу внутреннего интерфейса OSNUO OSN-1703B UV, так и с панели управления, расположенной на лицевой панели принтера. Интуитивно понятное управление включает весь необходимый функционал для запуска и контроля процесса печати.

Работа с материалом

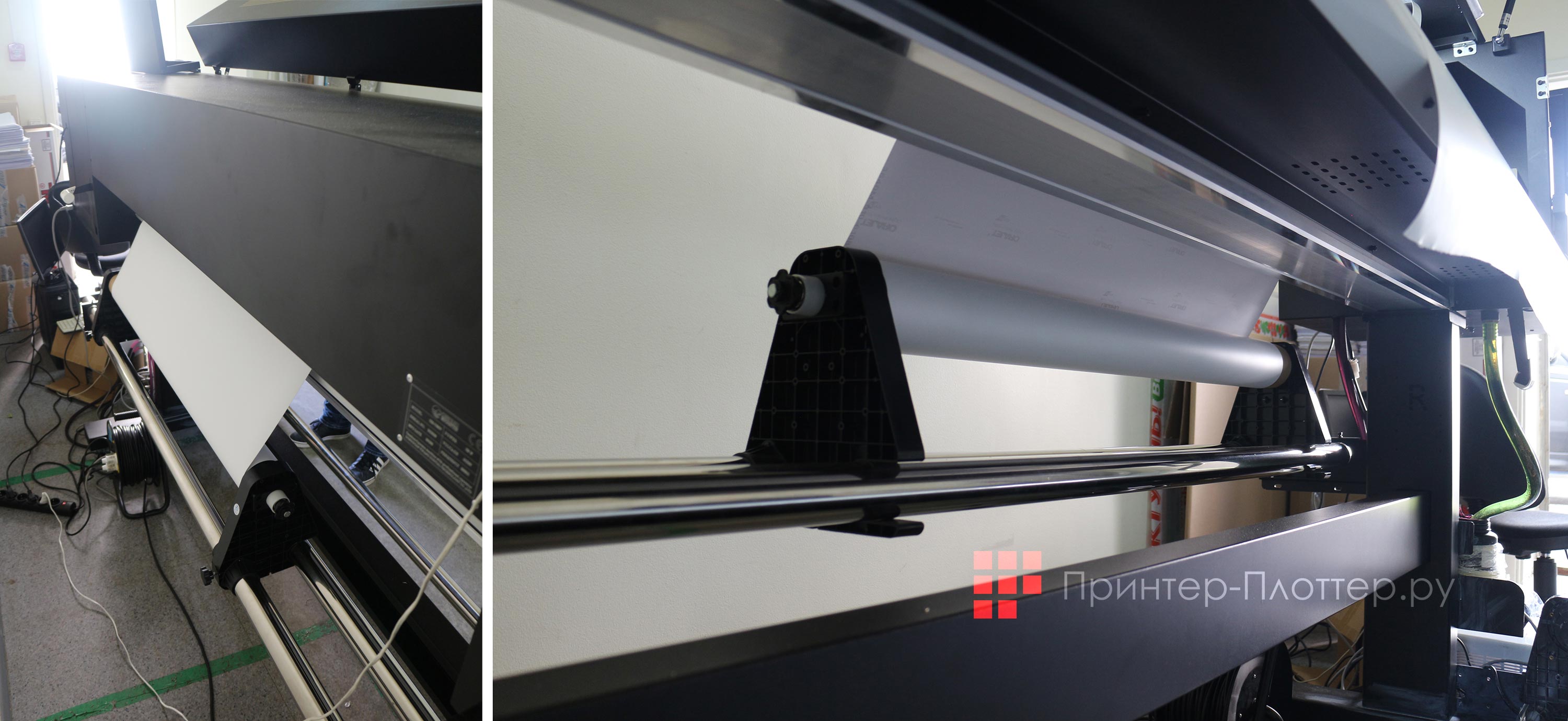

Система загрузки

Система загрузки материала представляет из себя два подмоточных блока, передвигающихся по железным направляющим и имеющих фиксаторы рулона по ширине. Каждый держатель рулона размотки оборудован фрикционной муфтой, препятствующей самопроизвольной размотке материала. Это необходимо для выравнивания печатного носителя в зоне загрузки и для компенсации отползания.

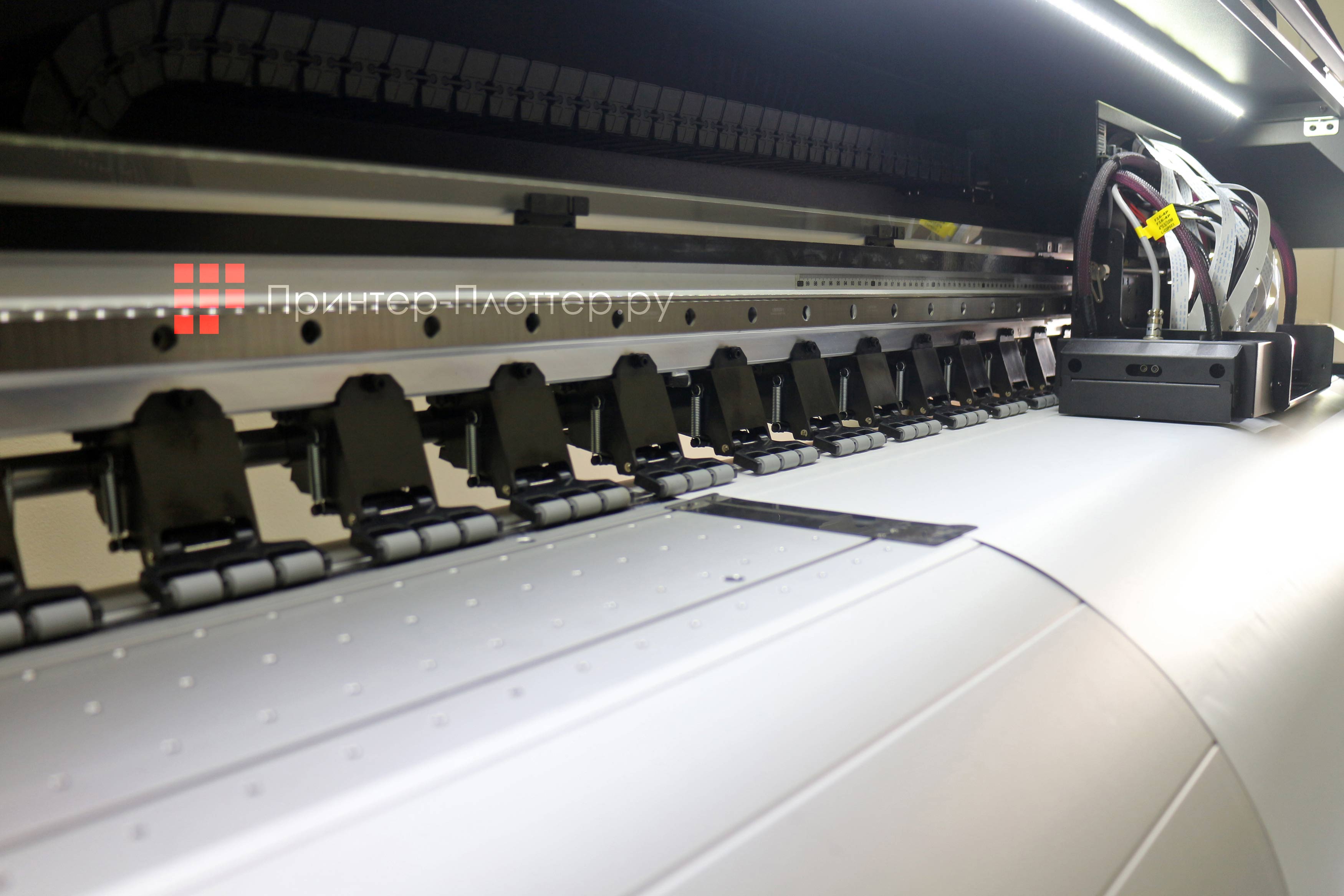

Блок протяжки

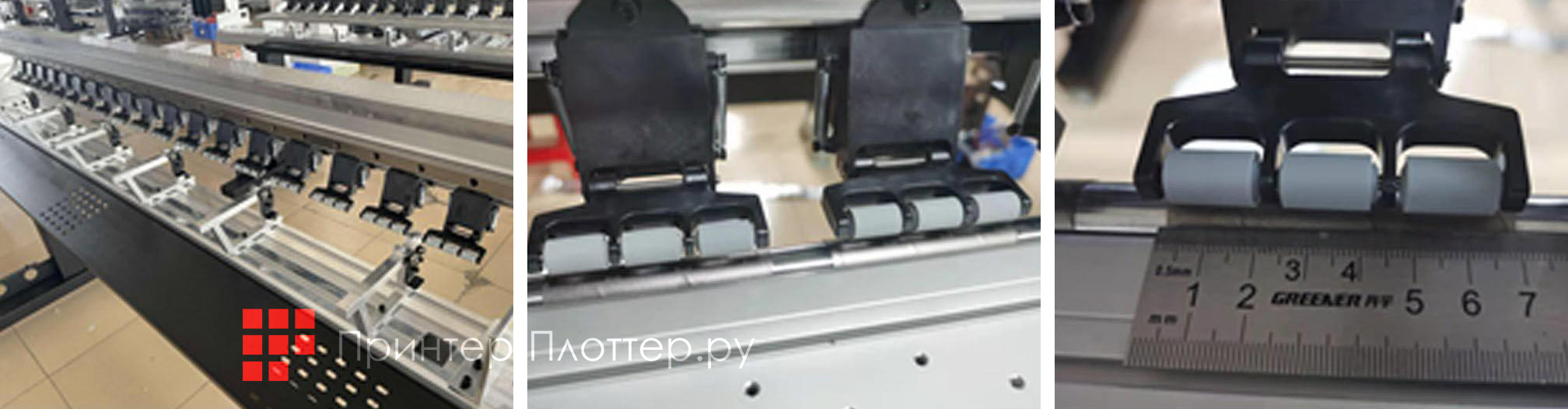

Узел протяжки материала состоит из вала и прижимных роликов. Поверхность вала протяжки обрезинена для лучшего сцепления с материалом. Вдоль всего вала располагаются 18 блоков ответных прижимных роликов. Ширина одного блока составляет 70 мм, расстояние между блоками — 32 мм. Данная система сохраняет стабильность подачи материала вдоль линии протяжки независимо от ширины, компенсирует смещение.

Опускание роликов и прижатие обеспечивается рычагом, который расположен со стороны загрузки носителя и дублирован со стороны приемки запечатанного материала.

Для обеспечения точной и плавной подачи в конструкции OSNUO OSN-1703B UV предусмотрены резиновые ролики, взаимодействующие с прижимными роликами.

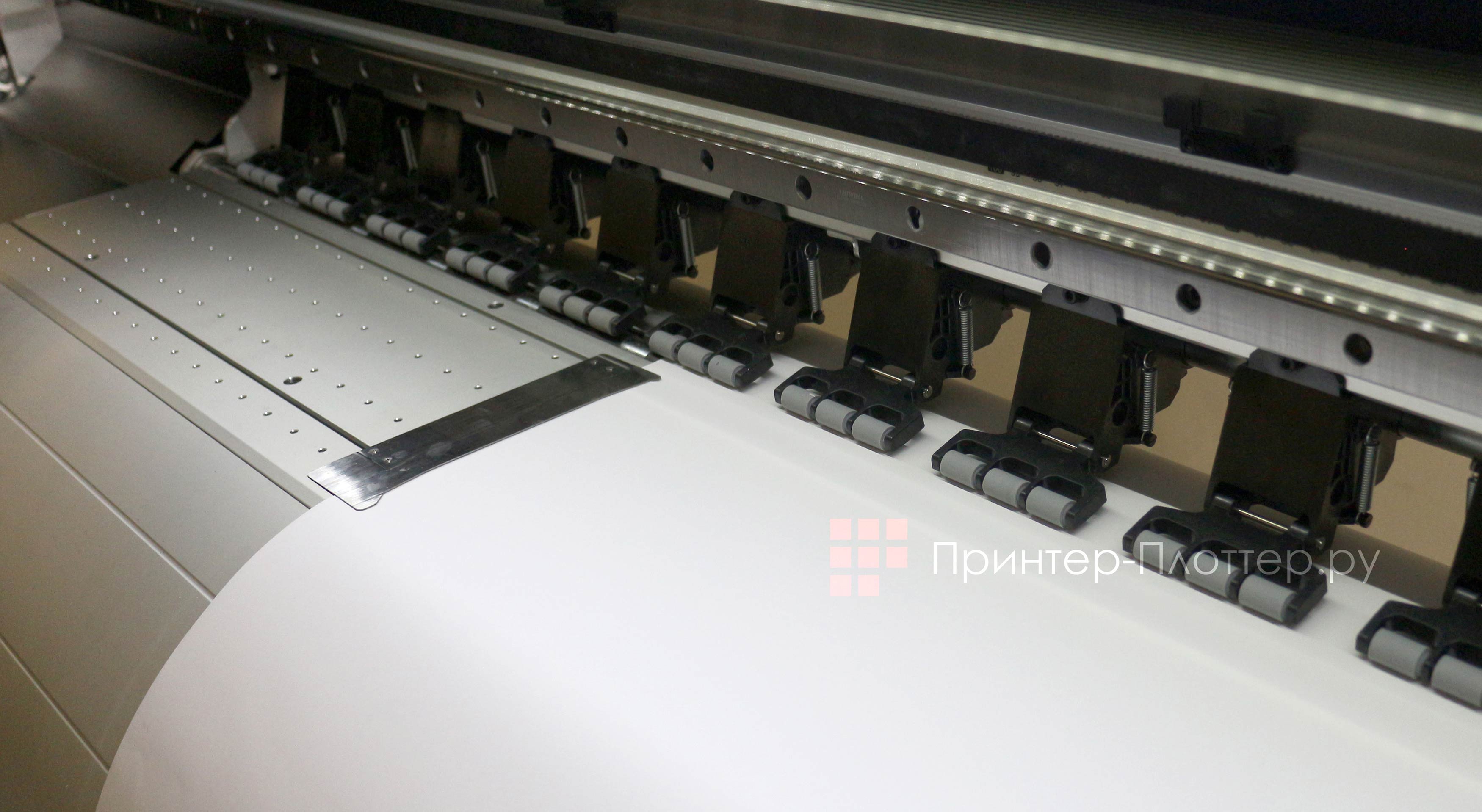

Удержание материала при печати

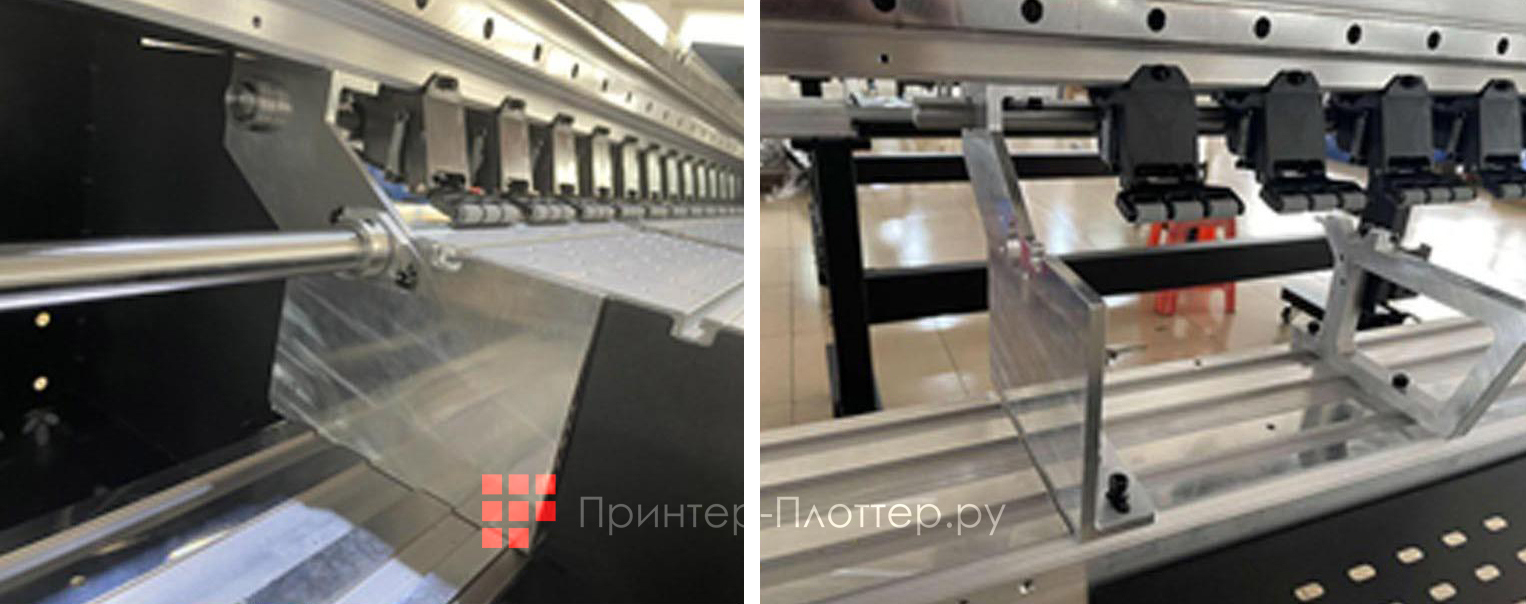

Для удержания края от деформации и направления запечатываемого материала на печатном столе установлены ограничительные пластины (гарды). Гарды выставляются вручную по краям используемого материала и передвигаются по двум желобам, расположенным на поверхности стола.

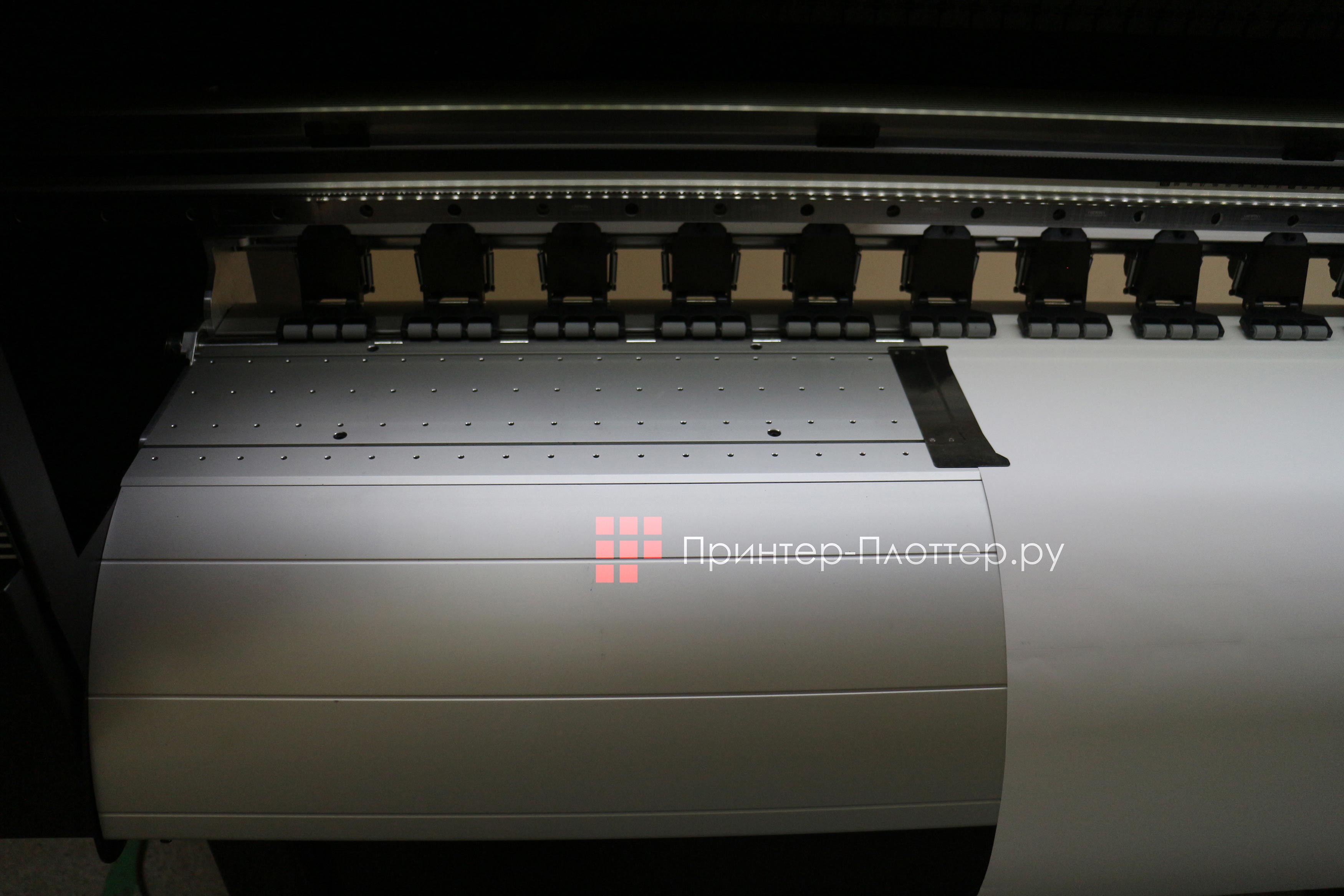

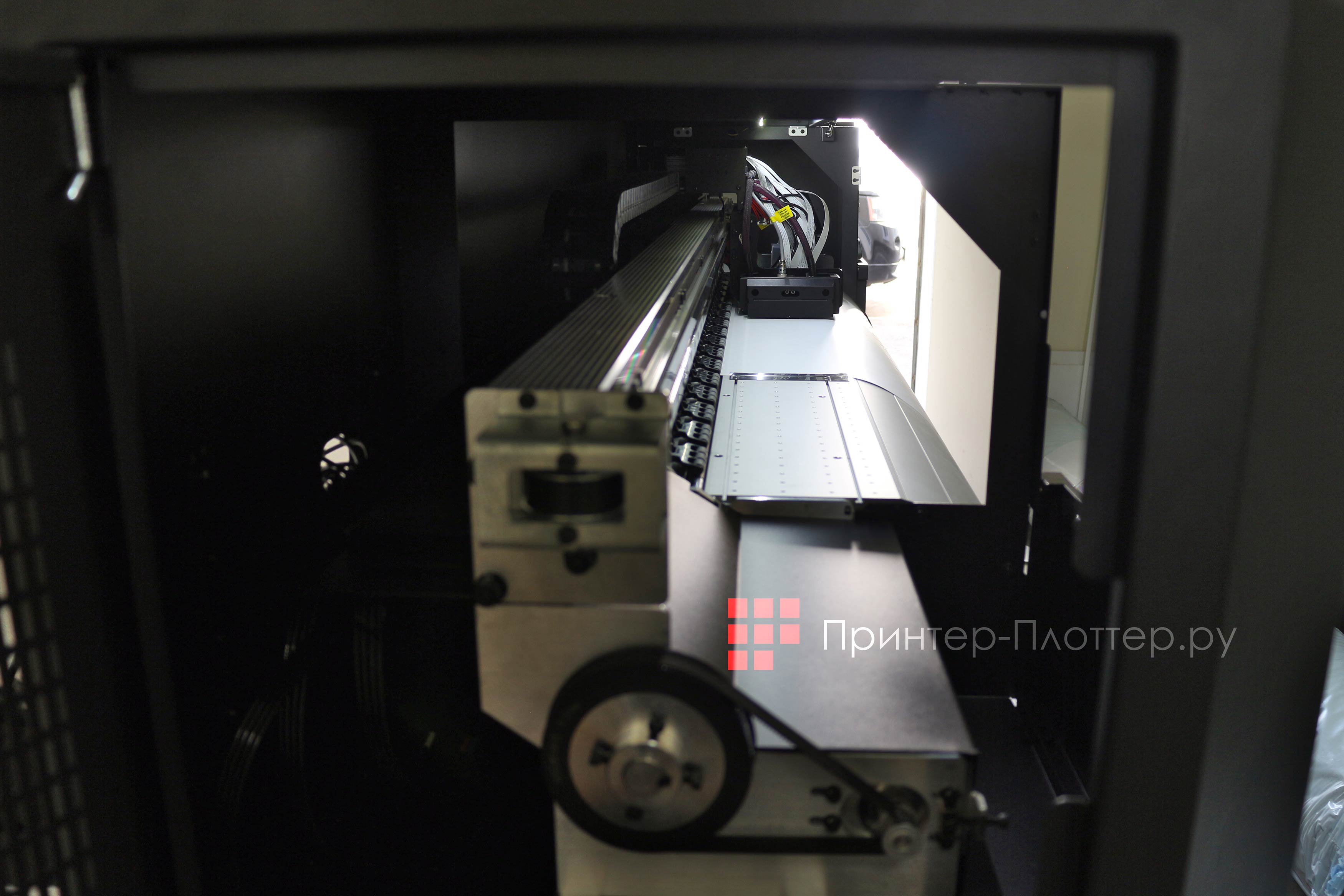

Стол принтера и нагрев материала

В целом, система нагрева материала предусматривает три этапа: преднагрев, нагрев во время печати и постнагрев. Стол протяжки OSNUO OSN-1703B UV снабжен активной системой нагрева. Нагреватели располагаются со стороны загрузки материала и выхода готового отпечатка. Трехступенчатая система нагрева обеспечивает прогрев материала и улучшает свойства проникновения чернил в структуру запечатываемой поверхности.

Поверхность стола изготовлена из конструкционного алюминия на поверочной мраморной плите, чтобы исключить искривление. Притягивание участка запечатываемого материала к поверхности стола происходит через специальные отверстия. Вакуумный прижим способствует разглаживанию материала по поверхности стола и повышению точности печати.

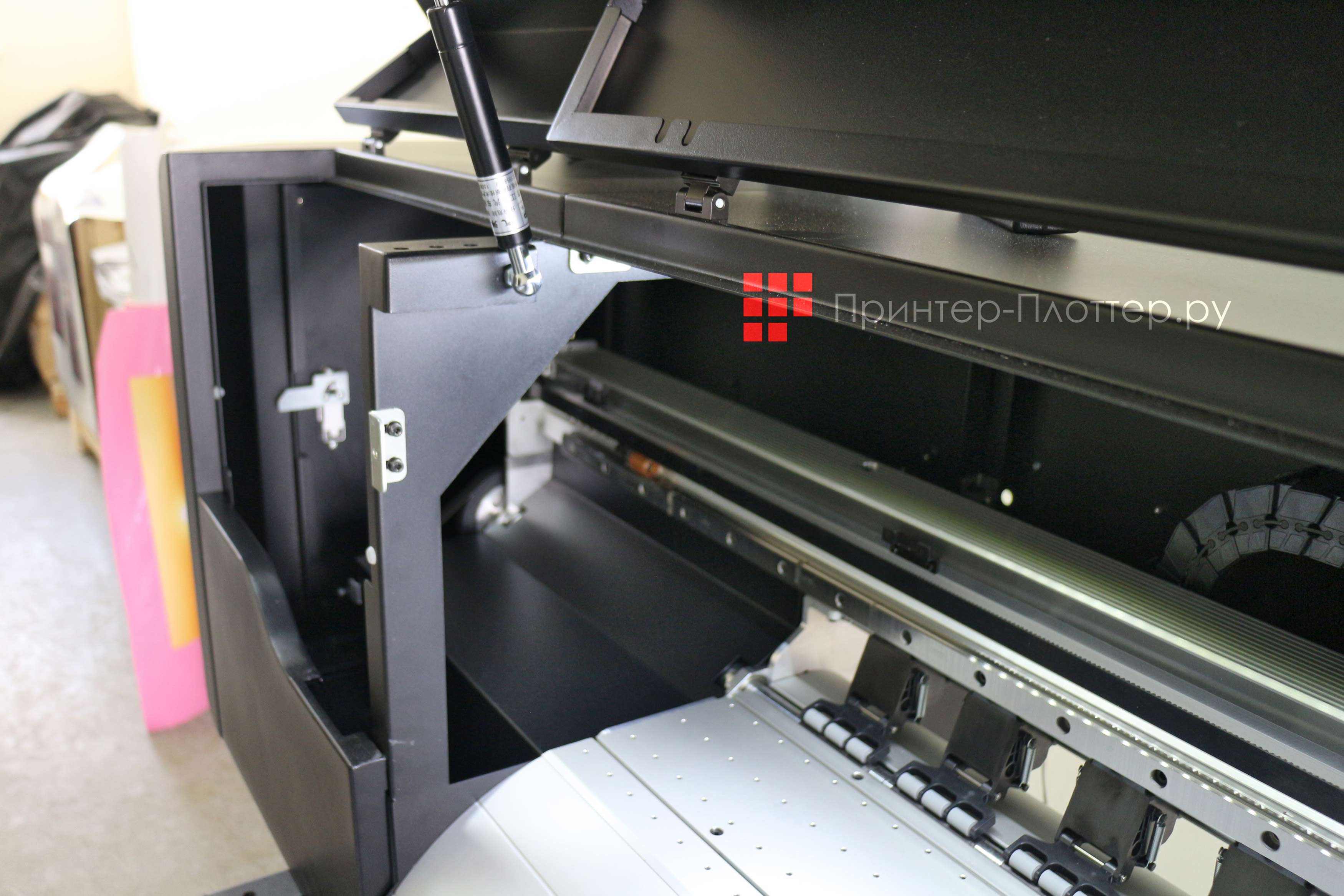

Доступ к зоне печати

Для контроля процесса и доступа к материалу в зоне печати верхняя крышка принтера снабжена газлифтами, фиксирующими ее в верхнем положении и препятствующими произвольному опусканию. Благодаря этому контроль качества печати возможен без остановки работы принтера.

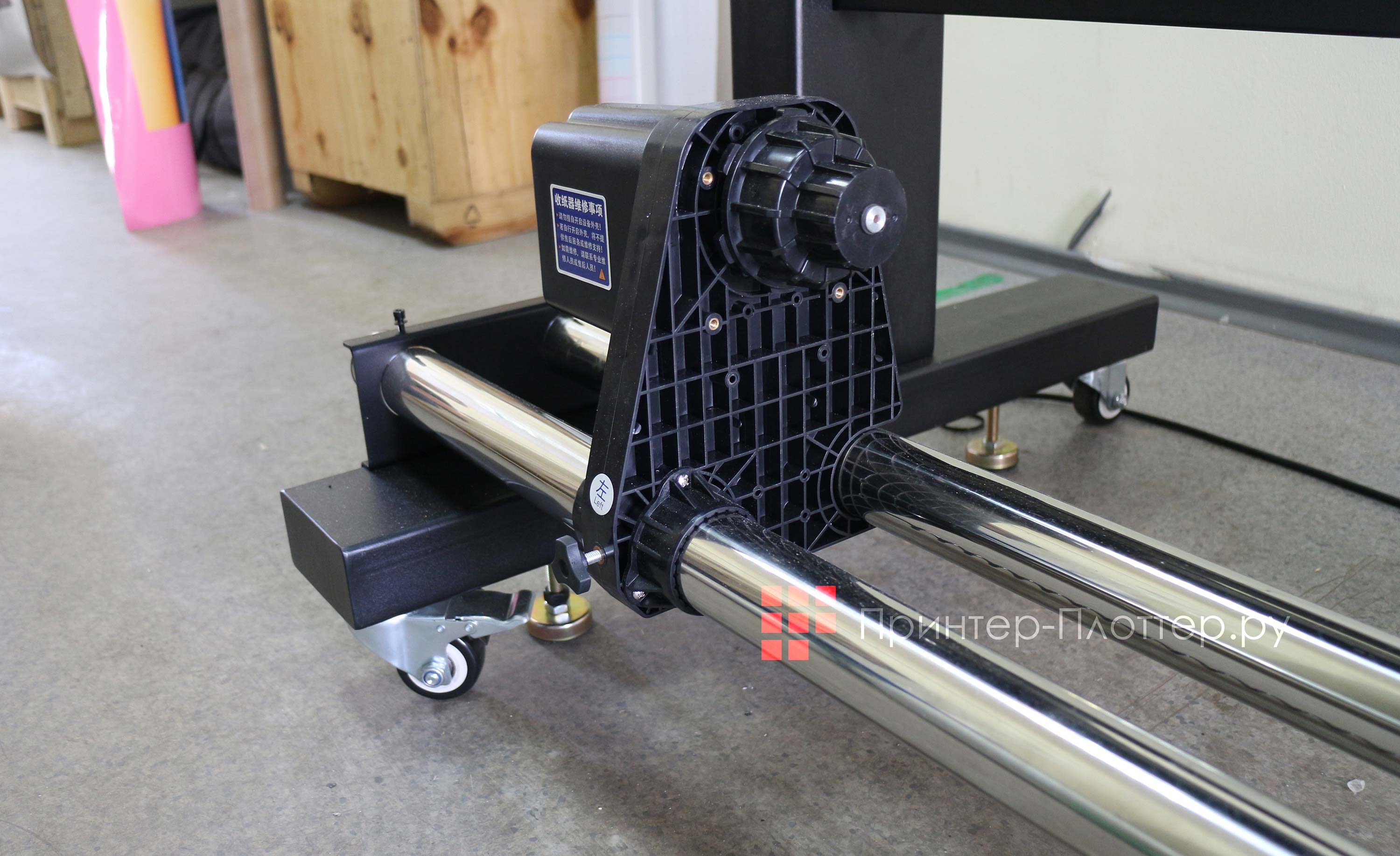

Система подмотки запечатанного материала

Принтер снабжен активной системой подмотки отпечатанного материала. Система представлена двумя расположенными с лицевой стороны станка блоками, которые можно двигать вдоль направляющих и фиксировать по ширине материала. В одном из блоков имеется мотор, выполняющий подмотку материала во время печати. Оба подмоточных блока снабжены муфтой натяжения, служащей для усиления или ослабления натяжения материала.

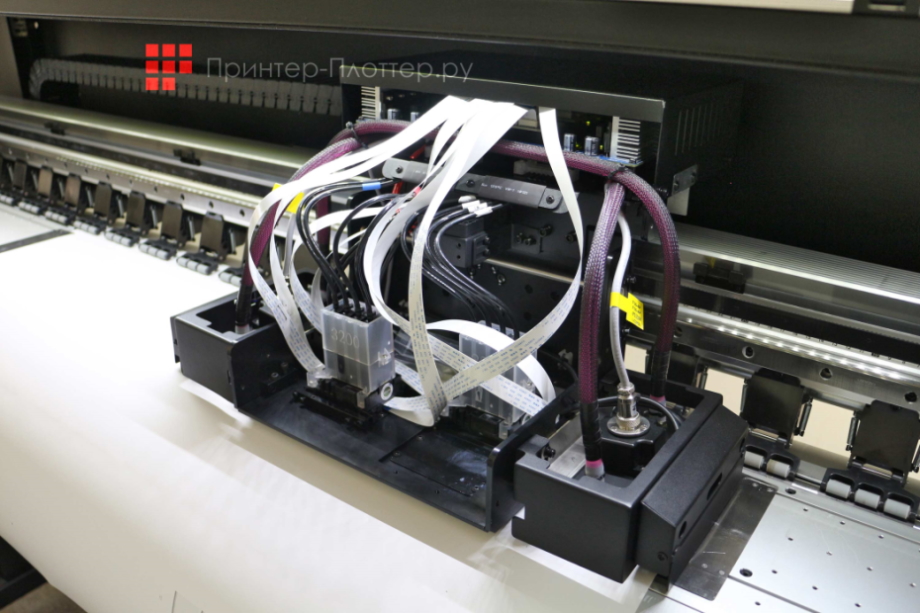

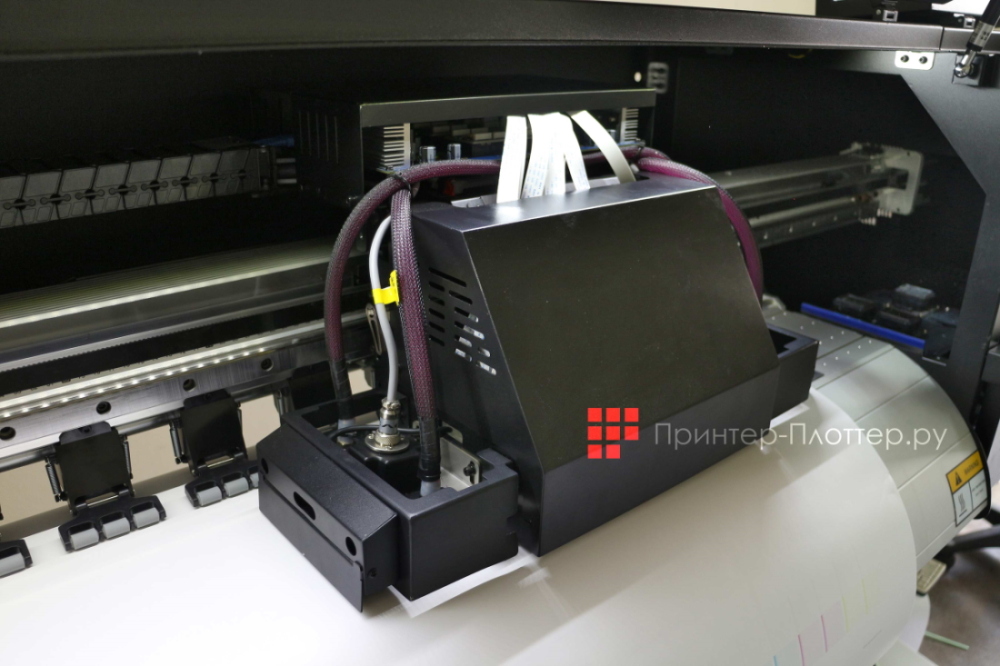

Каретка принтера OSNUO OSN-1703B UV

Конструкция каретки сделана таким образом, чтобы минимизировать контакт компонентов с внешней средой. Каретка снабжена сенсорами экстренной остановки, предотвращающими механическое повреждение поверхности печатающих головок и ультрафиолетовых излучателей.

По причине массивности каретки принтера и количества навесных компонентов на OSNUO OSN-1703B UV установлена линейная пара, линейный подшипник и рельса из конструкционной стали. Это дает запас прочности как каретке, так и механизму привода, обеспечивая плавное перемещение без фактора заваливания конструкции.

Чернильный демпфер, печатающая головка и посадочное место головки равномерно закреплены фиксирующей рамой. Это уменьшает вибрацию при перемещении каретки и обеспечивает плавность подачи чернил.

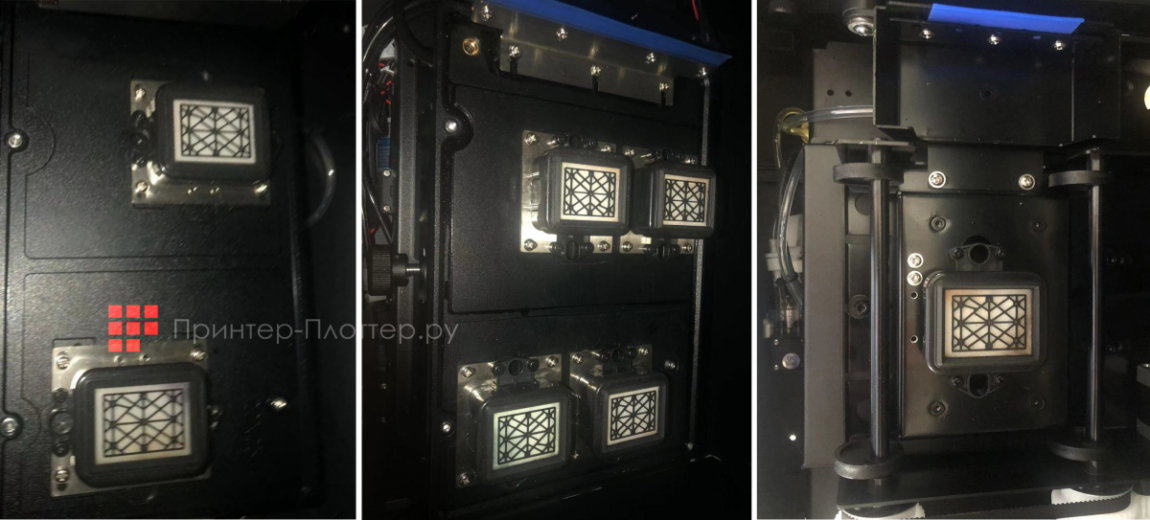

Печатающая головка Epson i3200

OSNUO OSN-1703B UV оснащается новейшими высокоскоростными печатающими головами Epson i3200, использующими запатентованную технологию PrecisionCore Technology. При изготовлении печатающих голов используются тонкопленочные пьезоэлементы в 600 дюз на канал, которые расположены в 2 ряда. При таком расположении, за счет увеличения площади закрашиваемого пространства в единицу времени, возрастает скорость печати.

Уникальная форма сопел (Epson MEMS) обеспечивает точность и стабильное размещение капель чернил на запечатываемом материале.

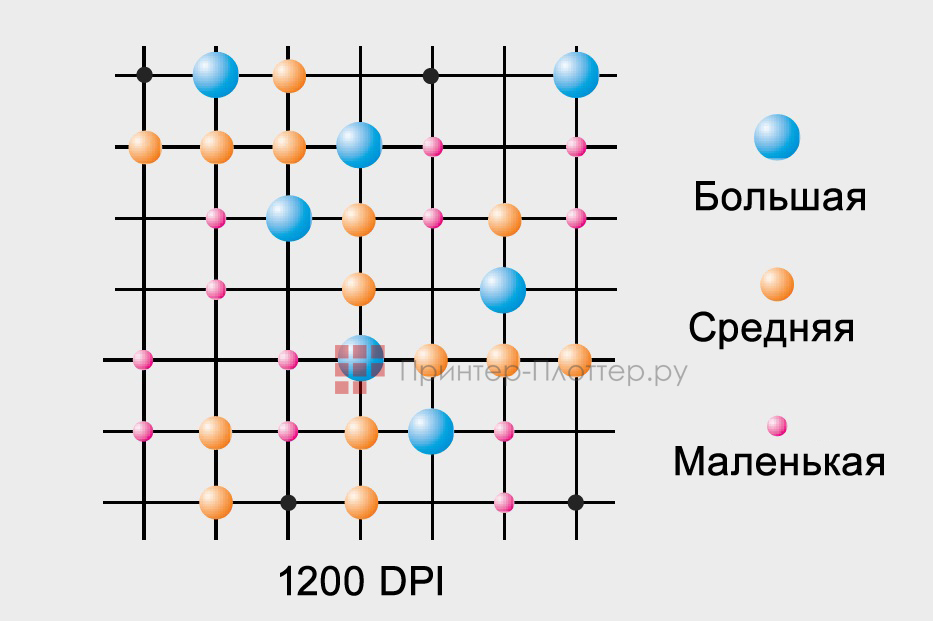

Технология переменной капли Epson Variable Size Droplet Technology (VSDT) не только значительно расширяет градации основных цветов, но и заметно улучшает укрывистость. Таким образом, функция переменного объема капли расширяет цветовой диапазон и обеспечивает почти полную непроницаемость цветовых плашечных заливок.

В данной модели принтера установлена одна печатающая голова Epson i3200. Возможна доустановка ПГ до двух.

Чернильная система OSNUO OSN-1703B UV

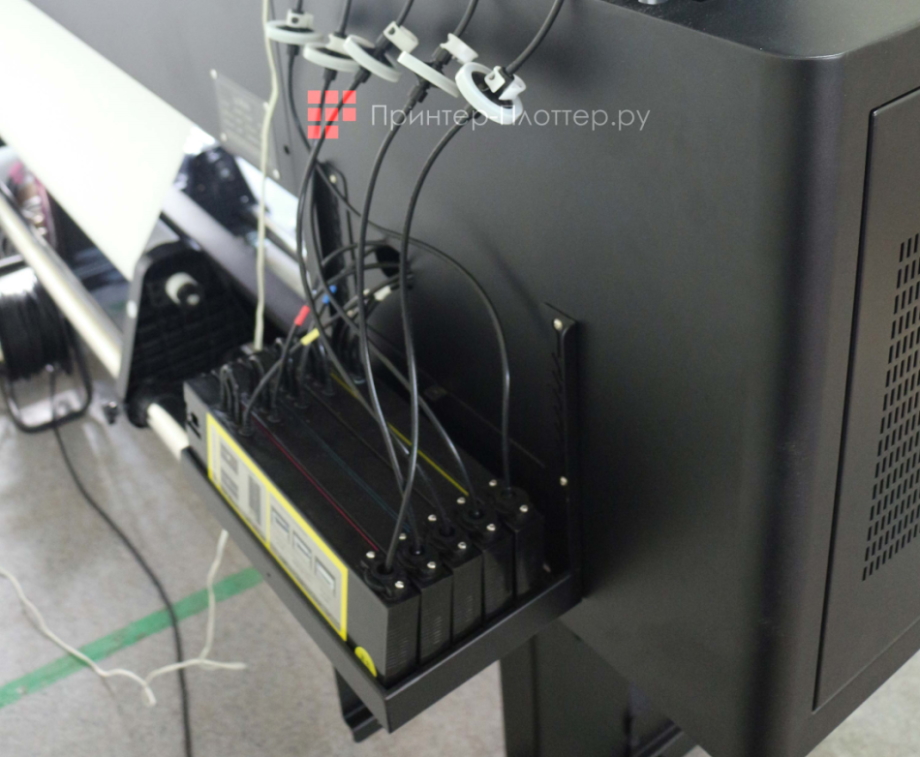

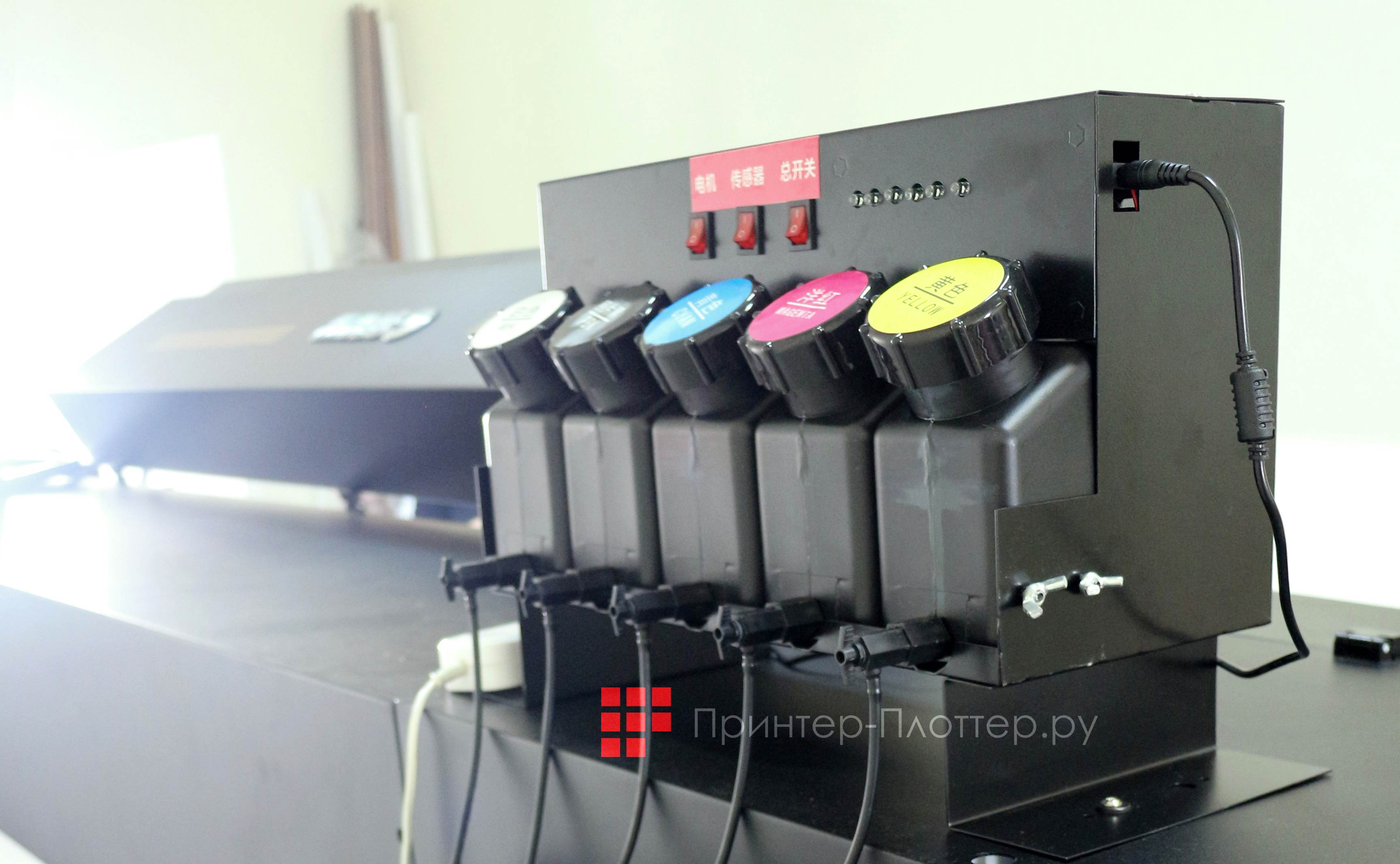

СНПЧ

Встроенная система непрерывной подачи с регулировкой уровня чернил в картриджах дает возможность настроить идеальное давление чернил для стабильной печати. Обновленная СНПЧ вынесена на заднюю часть принтера, что способствует удобству и простоте обслуживания. Чернильная система снабжена блоком долива чернил без ограничения типа и производителя.

Для предотвращения поступления чернил в систему предусмотрены механические замки. На чернильном насосе установлен клапан, который может быть закрыт при остановке принтера. Это предотвратит слив чернил, вызванный обратным потоком или завоздушиванием системы.

Об окончании чернил в основной емкости оповещает автономная электромеханическая система, включающая рециркуляцию по белому цвету и функцию приостановки процесса печати, если чернила в основной емкости закончились. Это предотвратит проникновение воздуха в чернильный тракт, а автономное питание обеспечит работу рециркуляционной системы даже при выключенном аппарате.

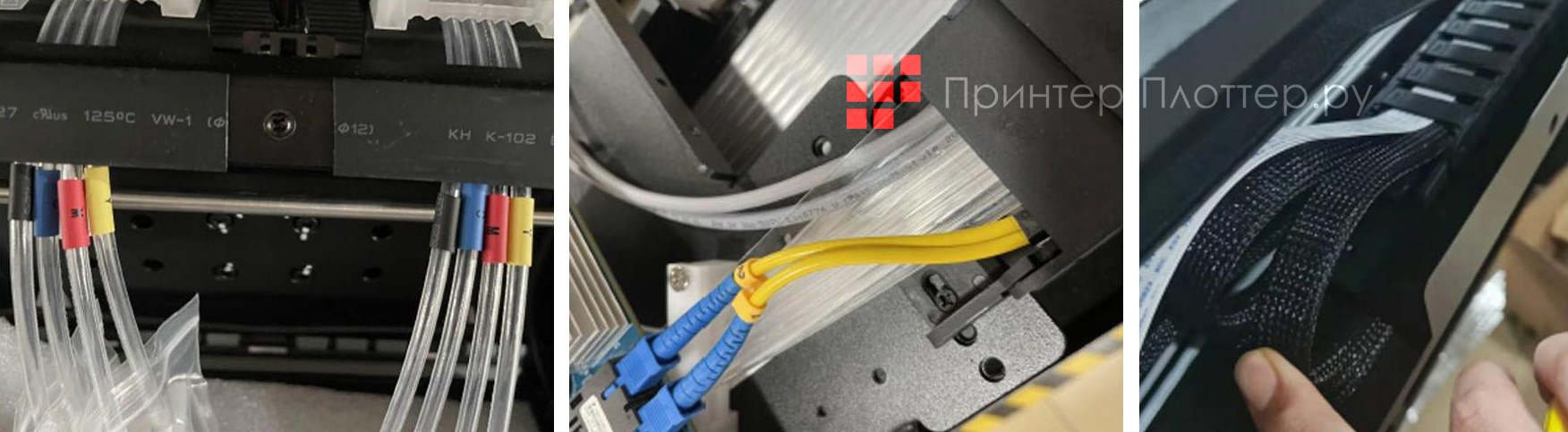

Чернильный тракт

Для предотвращения утечки чернил из-за истирания трубки и защиты кабеля передачи данных чернильный тракт обернут пленкой ПВХ. При установке печатающей головки для фиксации чернильных трубок и уменьшения износа добавляется мягкая резиновая прокладка.

Датчик уровня чернил

В стандартную комплектацию OSNUO OSN-1703B UV входит датчик уровня чернил. Если в течении 2 минут после сигнала предупреждения о нехватке чернил оператор не остановит принтер или не добавит чернила — печать будет автоматически прекращена, и каретка возвращена в исходное положение.

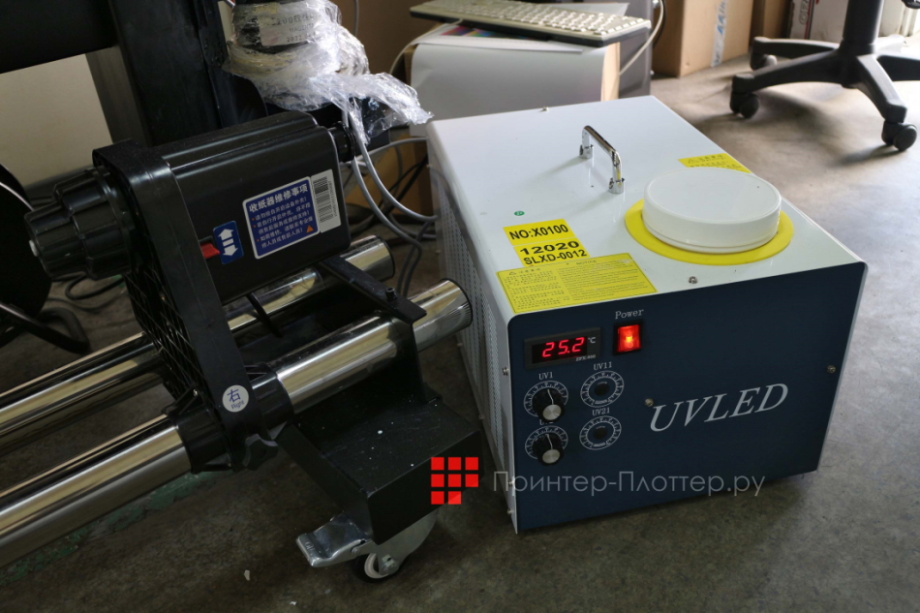

Система УФ отверждения и охлаждения

Данная система — отдельно стоящий блок, с помощью которого осуществляется настройка степени свечения ультрафиолетового блока на каретке в процентах. Охлаждение производится за счет циркуляции воды, которая заливается в бак системы. Такой способ охлаждения блоков ультрафиолетового отверждения считается наиболее эффективным, так как рефлекторные панели излучателей не контактируют с внешней средой, исключено попадание в зону рефлекторов красочной пыли и посторонних предметов.

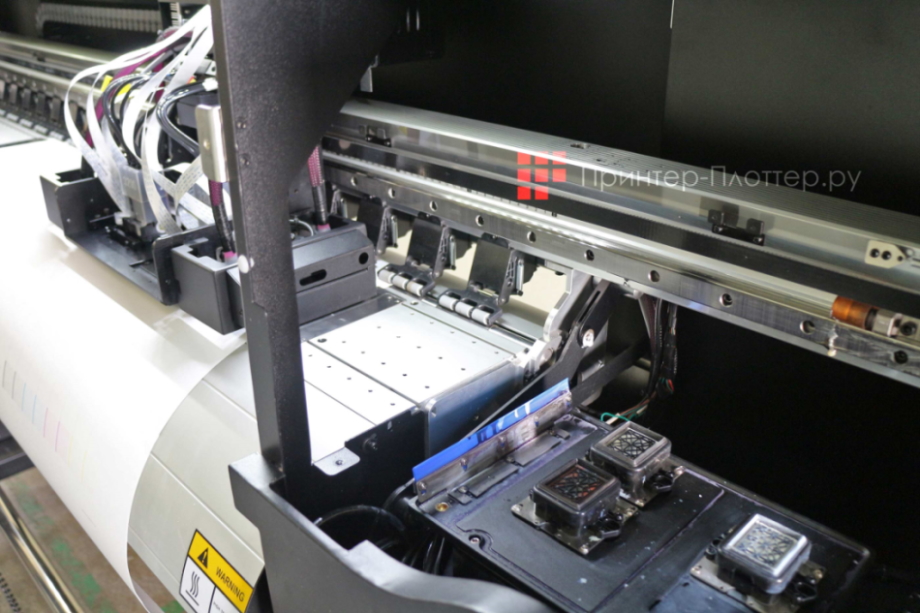

Узел парковки печатающих голов

Для предотвращения засорения дюз печатающих головок OSNUO OSN-1703B UV оборудован узлом автоматической очистки и парковки. Парковочный блок капа необходим для прокачки чернил и изоляции поверхности печатающей головы от внешней среды в случае простоя. Помпа прокачки выкачивает небольшое количество чернил с элементами загрязнения. Капли чернил и загрязнения с поверхности печатающей головы убирает ракель очистки — вайпер.

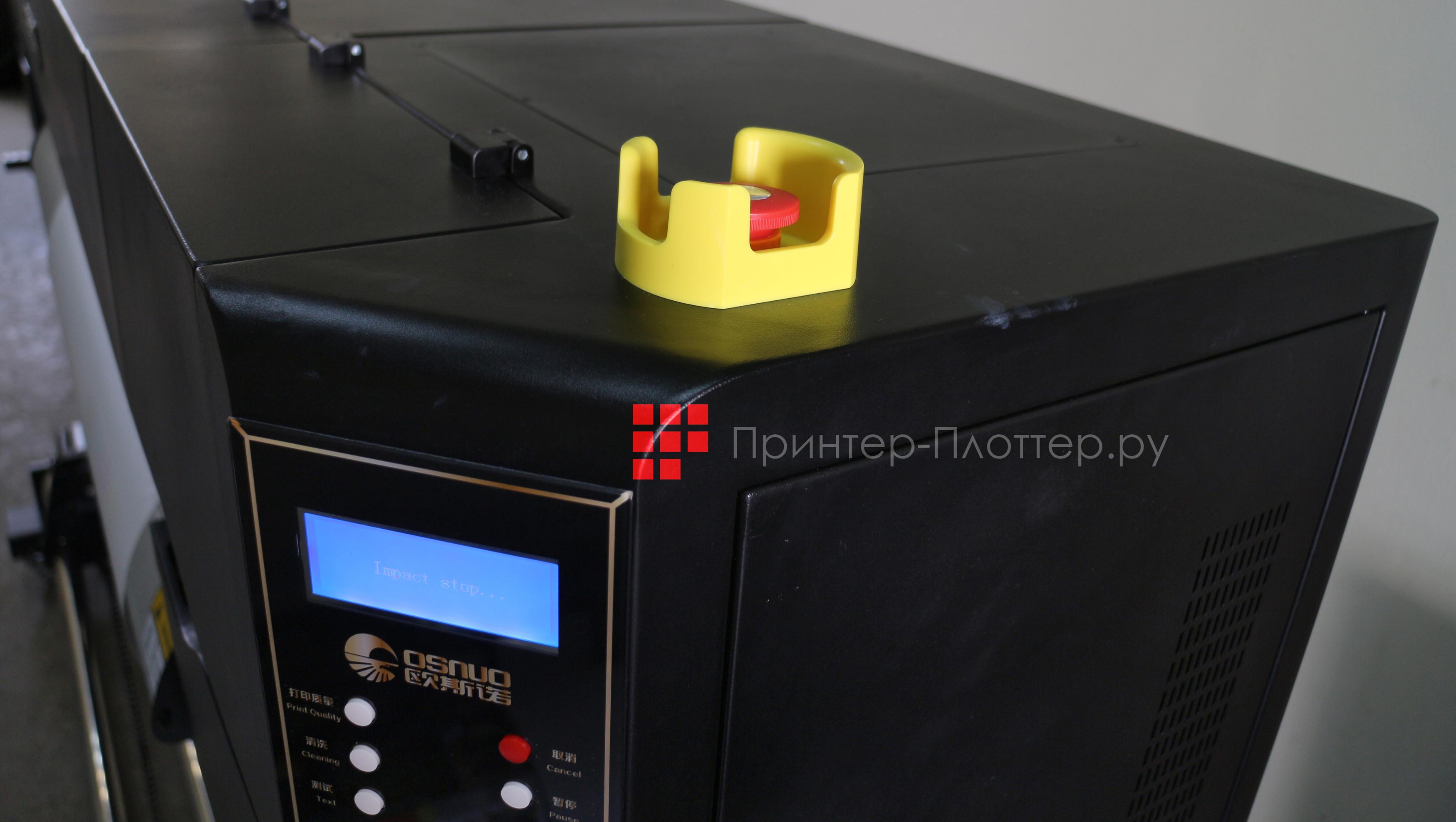

Кнопка экстренной остановки

OSNUO OSN-1703B UV снабжен кнопкой аварийной остановки. Возможность остановки принтера оператором в случае непредвиденной ситуации необходима при печати на больших скоростях, дабы избежать столкновения каретки с препятствием или дефекта других частей принтера.

В случае окончания материала в процессе работы принтера печать автоматически приостанавливается. При экстренной остановке устройства оператор всегда может продолжить печать после устранения аварийной и иной непредвиденной ситуации.

Надежность OSNUO OSN-1703B UV

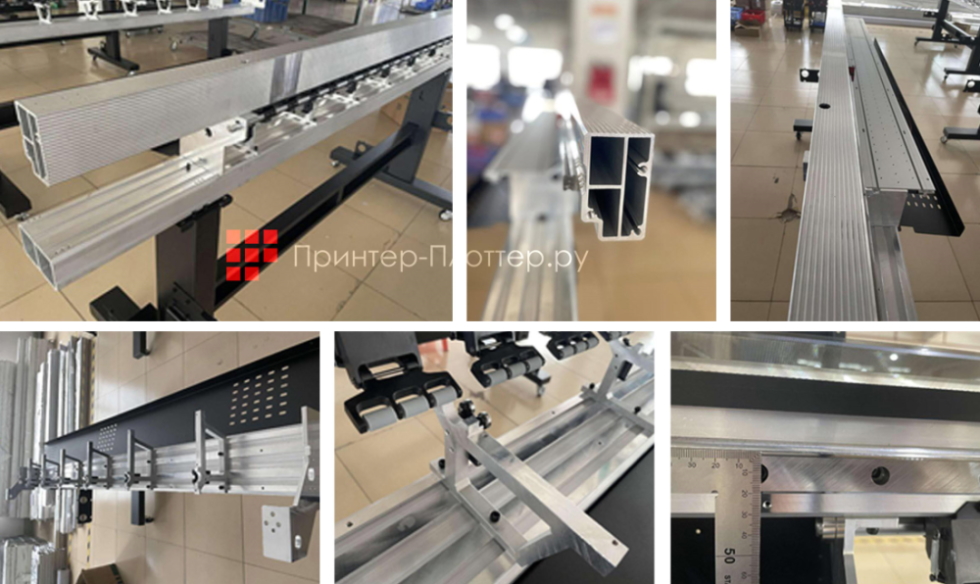

Особенности конструкции принтера

Платформа принтера изготовлена из цельных алюминиевых профилей. По верхней части алюминиевой балки проходят полоски, повышающие общую жесткость и долговечность, уменьшающие деформацию при интенсивном использовании станка.

Опорная рама платформы состоит из 12 опорных точек и 2 опорных пластин. Ширина направляющих составляет 2 сантиметра. Основная балка, направляющая и система подачи материала объединены в одну конструкцию, что значительно сокращает количество соединительных деталей и повышает стабильность печати.

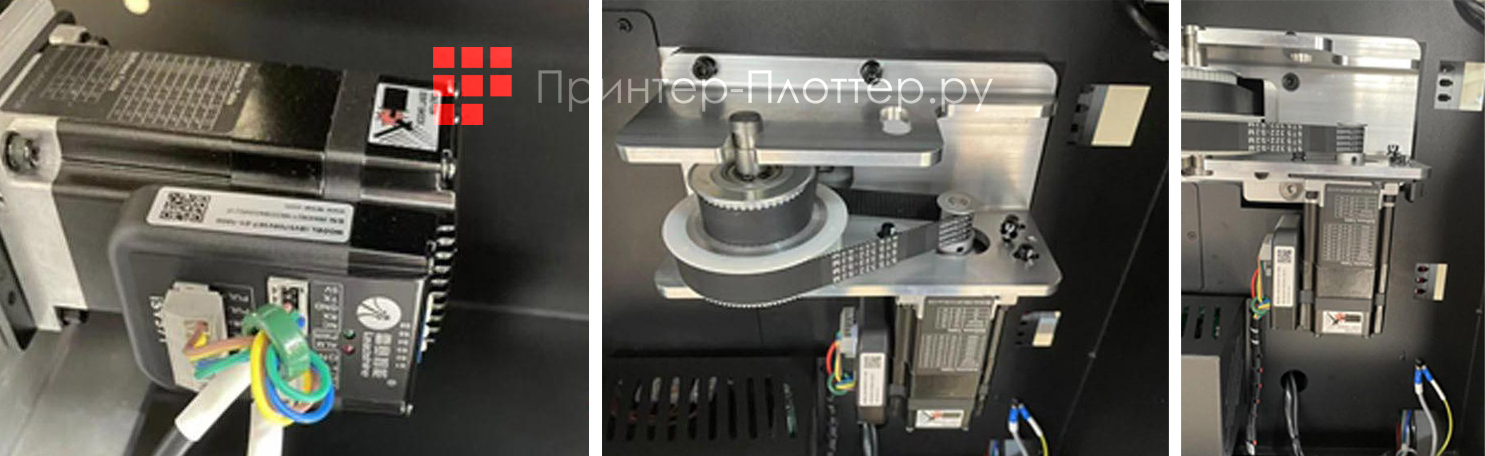

Серводвигатель

Принтер оборудован мощными серводвигателями по осям X и Y с удобной регулировкой системы натяжения ремня. Поскольку ремень изготовлен из резины, длительная эксплуатация машины может привести к его размягчению и растягиванию. Для сохранения точности перемещения каретки натяжение ремня может быть усилено с помощью винтов боковой пластины (шкива синхронизации по оси X).

Для фильтрации влияния сильного / слабого тока и помех сигнала кабель двигателя, сигнальный кабель и кабель питания, подключенные к порту материнской платы, защищены магнитным кольцом.

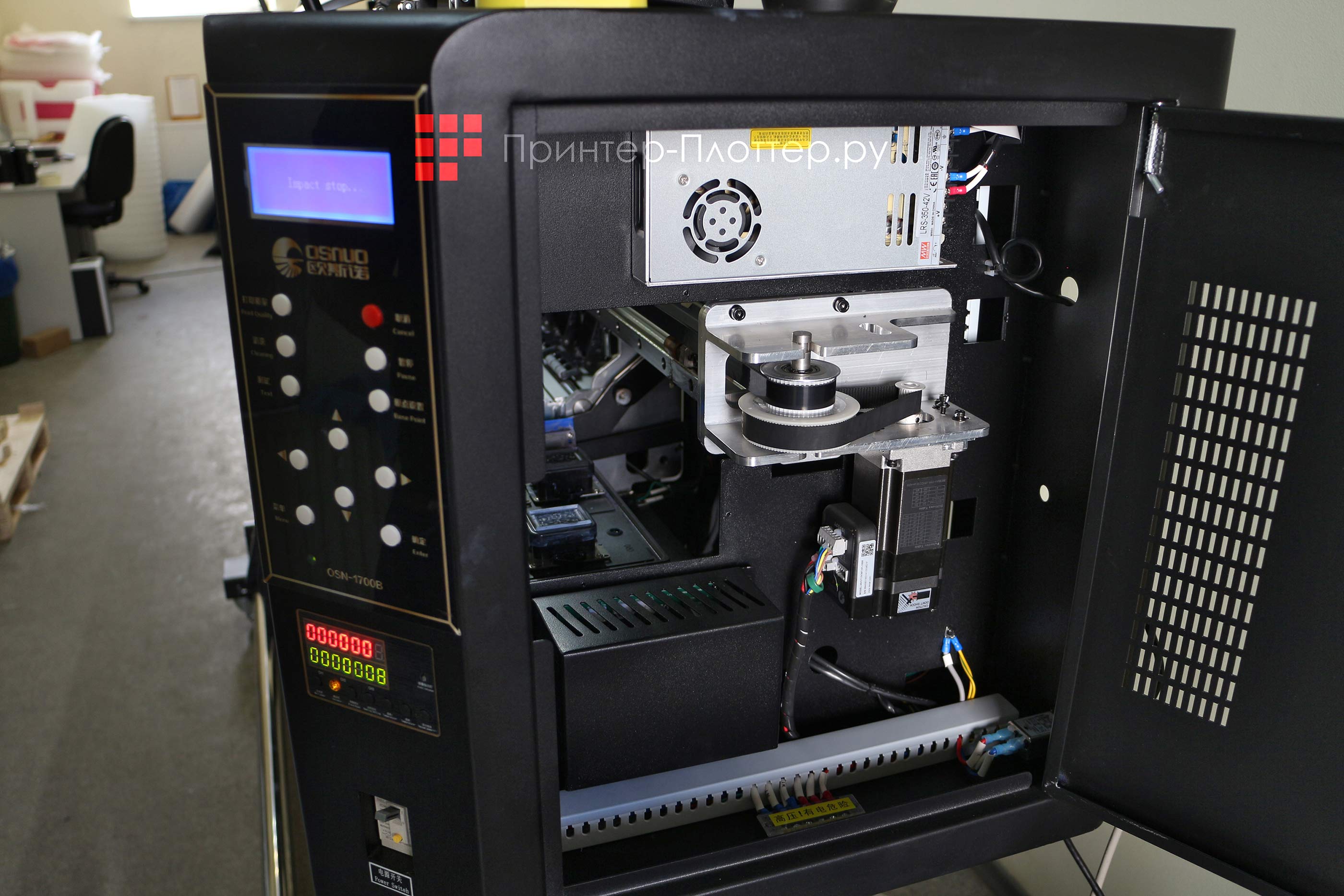

Электроника

Электронные компоненты и схемы расположены в доступном для обслуживания месте за удобной металлической дверцей. Замена или ремонт какого-либо узла выполняется без необходимости разбирать весь блок — достаточно просто открыть эту дверцу.

Для предотвращения ослабления в процессе транспортировки и эксплуатации все порты электронной проводки запечатаны горячим клеем-расплавом.

Все электронные компоненты сертифицированы. Фильтр от электропомех обладает функцией автоматического отключения с целью предотвращения повреждения деталей принтера при перепадах напряжения в электросети.

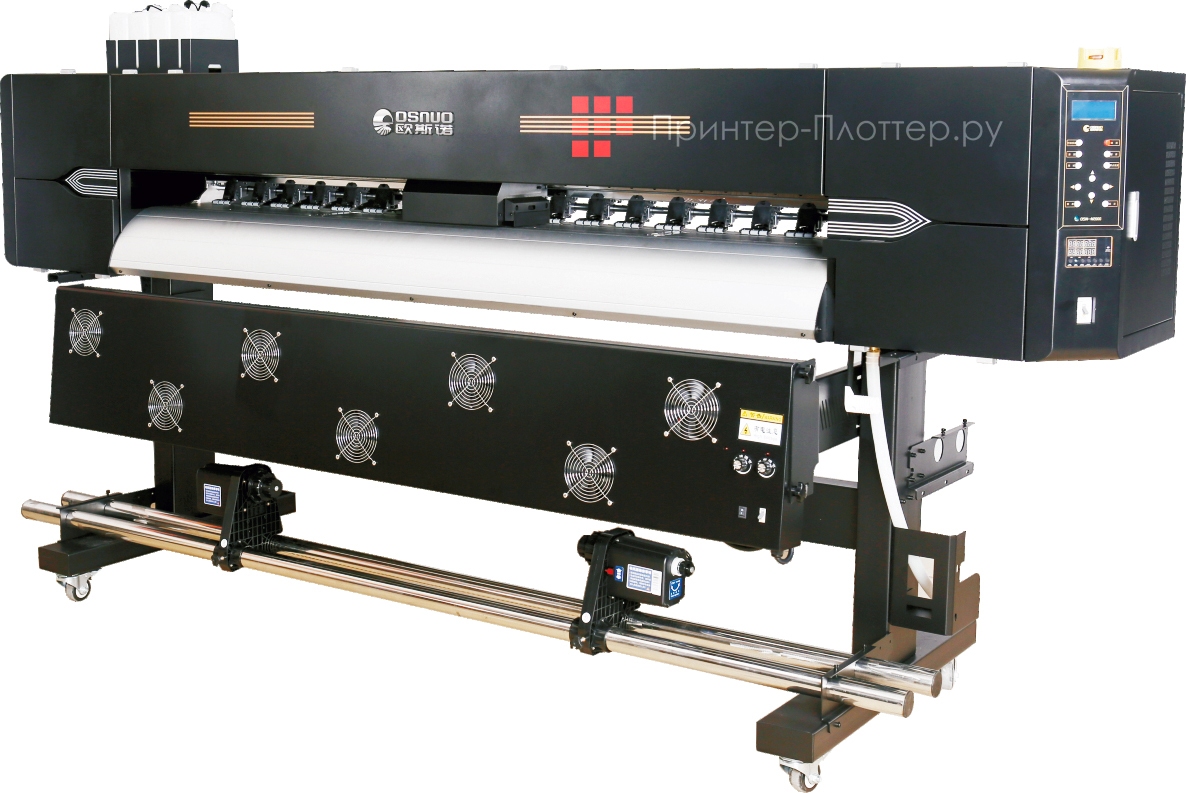

Купить OSNUO OSN-1703B UV

Магазин Принтер-Плоттер.ру является официальным поставщиком продукции OSNUO. В магазине вы можете купить OSNUO OSN-1703B UV на выгодных условиях — звоните или напишите нам.

Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
