Сувенирный УФ-принтер OSNUO OSN-1610T UV

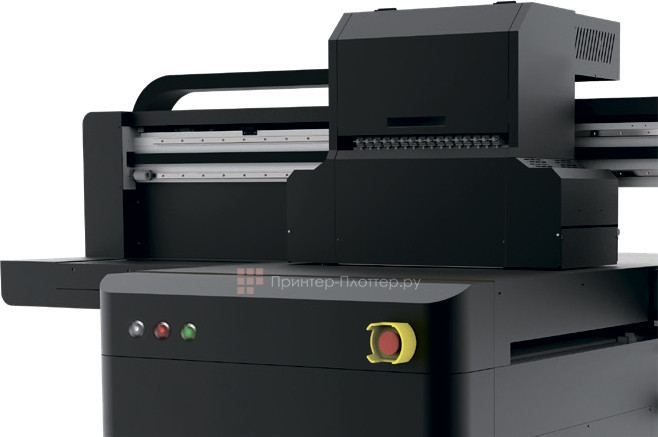

Описание Yotta OSN-1610T UV

Сувенирный планшетный УФ-плоттер Yotta OSN-1610T UV является лучшим выбором для производителей сувенирной промышленности, рекламных и полиграфических производств. Печать с использованием белого цвета и лака сочетает в себе высокую производительность с возможностью получения высококачественных изображений на большом ассортименте листовых и гибких материалах.

Разрешение печати до 1800 DPI с размером печатного поля 750 х 900 мм. Yotta OSN-1610T UV обеспечивает высококачественную печать на огромном ассортименте листового материала, востребованными на рынке: дерево, стекло, ПВХ, картон, бумага, МДФ, ДВП/ДСП, металл, тротуарная плитка, кафельная плитка и др.

• Автоматический замер высоты заготовки
• Система анти-столкновения каретки с материалом
• Система подогрева субтанков чернил
• Печать цвет-белый-лак
• UV LED система отверждения чернил
• Европейские комплектующие

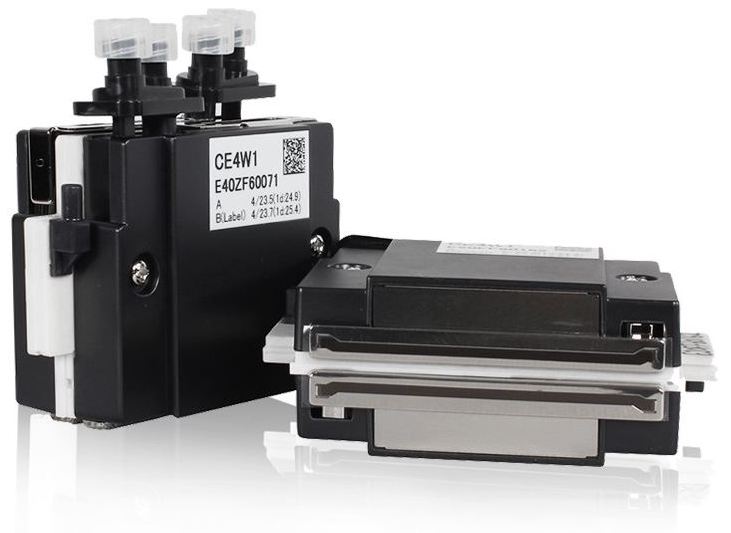

Печатающие головки Toshiba CE4

Yotta OSN-1610T UV комплектуется печатающими головками Toshiba CE4. Именно эти комплектующие обеспечивают высокое качество печати и гарантируют надежность плоттера. Надежный корпус убран подальше от пьезоэлементов, чтобы обеспечить стабильность печати.

Печатающая головка TOSHIBA CE4 — это сдвоенная головка TOSHIBA CA4 со смещением рядов каналов, что увеличило разрешение головки при подключении 1 цвета на оба канала до 300 DPI. Состоит из двух 318 канальных модулей, в два ряда сопел на двух отдельных подошвах, всего 636 сопел. Два модуля позволяют подключить к головке два цвета, или подключить один цвет. Toshiba CE4 могут работать на ультрафиолетовых чернилах.

LED-система затвердения

Светодиодный LED-блок повышенной мощности выполняет здесь функцию затвердителя. От четко направленного и сконцентрированного благодаря фокусировочной линзе потока света печать быстрее фиксируется на материале. Как следствие, требуется меньше проходов блока с печатающими головками, а значит будет затрачено меньше электроэнергии. Также для снижения энергопотребления плоттера — стол разделен на 4 вакуумные зоны, работающие независимо друг от друга.

Срок службы LED-модуля значительно увеличен благодаря продуманной системе охлаждения. Здесь используется вода с постоянной циркуляцией. Так светодиодный блок не перегреется и не потеряет мощность. Воздух не использовался так как водяное охлаждение влечет за собой меньшие затраты на обслуживание и производит значительно меньше шума. Согласно документации, расчетный ресурс работы блока LED-ламп составляет порядка 30000 — 50000 часов.

Особый угол наклона фокусировочной линзы LED-модуля не засветит блок печатающих головок, а значит будет предотвращен преждевременный выход из строя. Светодиоды значительно меньше нагревают поверхность материала, в отличие от галогеновых ламп, и поэтому возможна печать по термочувствительным материалам, которые могут деформироваться при высокой температуре.

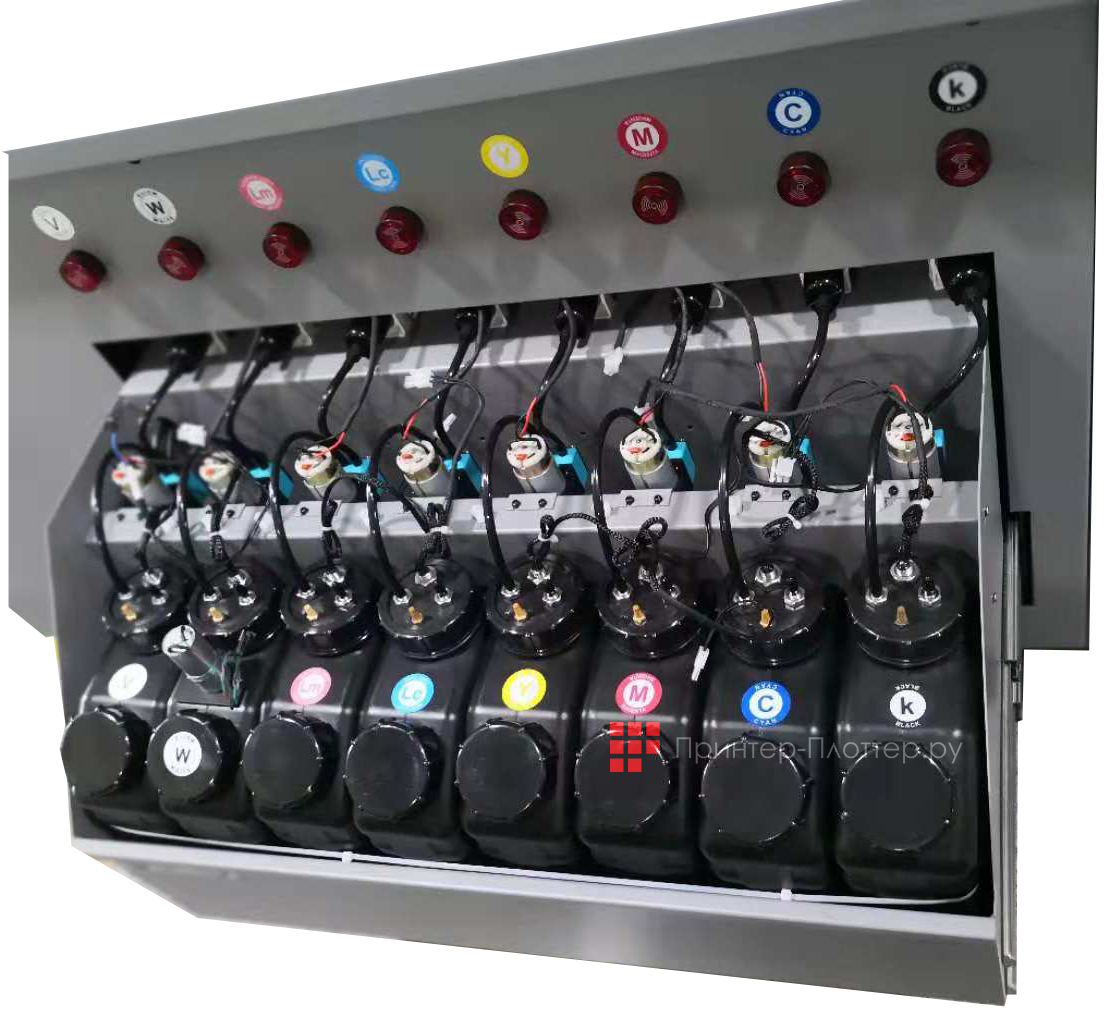

Система непрерывной подачи чернил (СНПЧ)

Новый дизайн чернильной системы, простой в использовании и обслуживании. Объем емкостей для чернил составляет полтора литра. Расположение заливных емкостей на панели на боку плоттера удобно для периодической заливки чернил. Сосуды с красящим веществом находятся внутри плоттера и обрамлены корпусом. Таким образом сосуды не занимают дополнительного места и не создают неудобств. К тому же все емкости объединяет единая подставка на салазках, которая выдвигается.

Система защиты от столкновений

Передовая система защиты печатающих головок, состоящая из очень чувствительных сдвоенных концевых датчиков, предотвратит столкновение блока печатающих головок с материалом. Датчики, расположенные на полмиллиметра ниже подошвы блока, способны послать сигнал о препятствии на пути, а тормозной механизм на магните — остановить печать перед помехой. Таким образом плоттер защитит себя от досадной поломки.

Плоттер оснащен автоматической измерительной системой, которая автоматически измеряет толщину носителя с помощью датчиков. Это позволяет устранить погрешность при ручном измерении высоты материала.

Вакуумный прижим и перемещение материала по рабочему столу

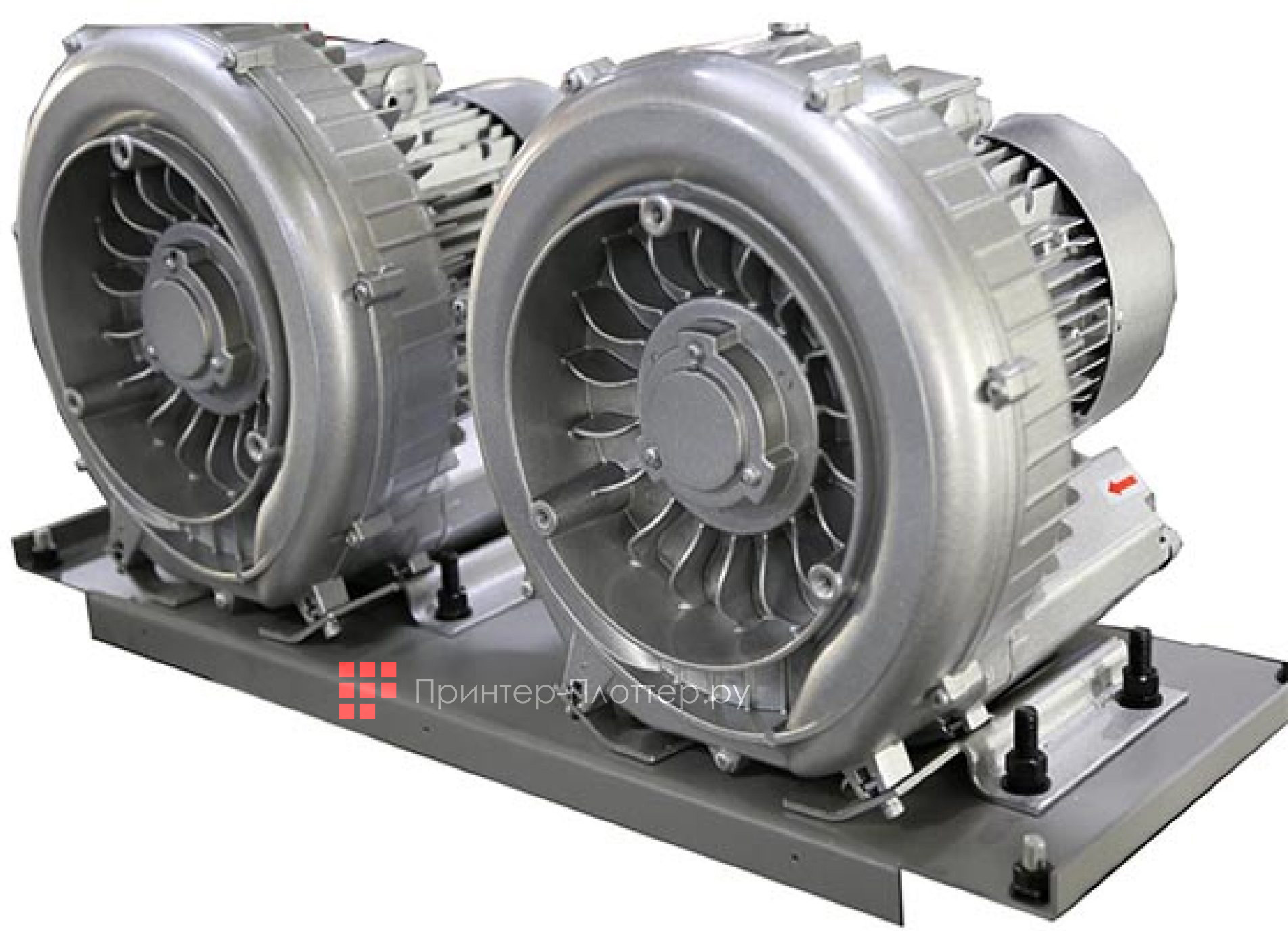

Yotta OSN-1610T UV в зависимости от комплектации может быть оборудован 1-2 вакуумными помпами для прижима материала к столу, по 1,5 кВт каждая. С помощью регулировки количества оборотов винтов помпы в минуту можно управлять силой прижима, зональностью, контролировать уровни шума и потребления энергии. В режиме реверса вакуумных помп получается воздушная подушка. С ее помощью можно перемещать листовые материалы по поверхности стола. Поверхность рабочего стола покрыта тефлоном без острых краев и граней, а значит материал, перемещаемый по столу не повредится и не поцарапается. Тефлоновое покрытие очищается без особых усилий.

Борьба со статикой

Некоторые материалы способны накапливать на поверхности статический заряд, воздействие которого могло бы негативно сказаться на работе печатающего устройства. Плоттер в базовой комплектации имеет защиту от статики. Сдвоенная система нейтрализации статического разряда исключает необходимость предобработки материалов, склонных к статике. Благодаря двум таким модулям высокие скорости печати не могут стать причиной снижения эффективности работы.

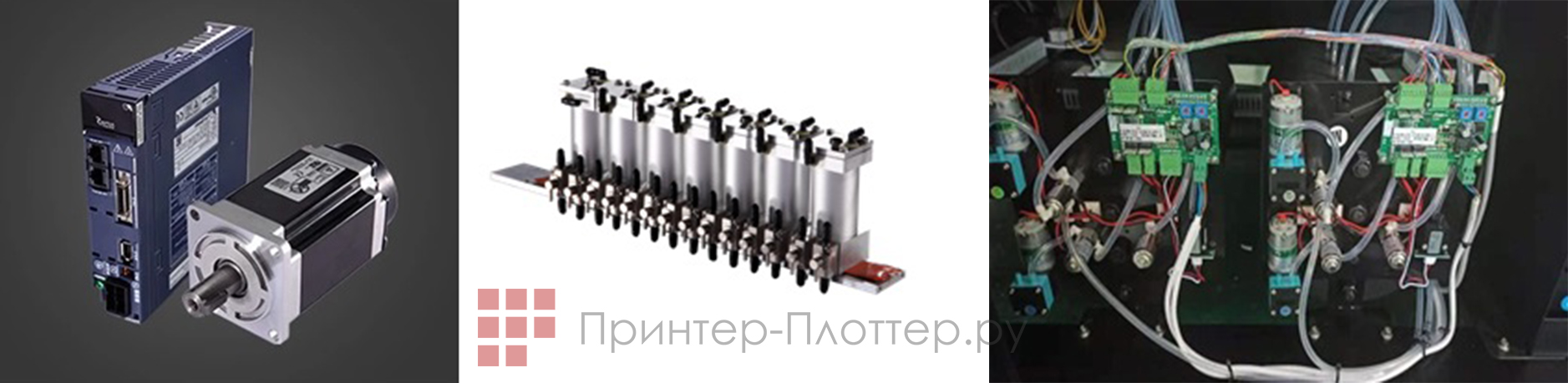

Промышленная электроника и европейские комплектующие

Yotta OSN-1610T UV оснащен электроникой производства китайской компании с мировым именем KNFUN.

Программное обеспечение предоставляет самый широкий из возможных функционал управления печатью. В качестве интерфейсов передачи данных выбраны USB 3.0 и SATA. Управляющая система посылает растровые сигналы, которые печатающее устройство преобразует в печать, согласно сделанным настройкам.

• Управление размером чернильной капли в пико литрах
• Интеллектуальный режим межпроходного перекрытия
• Регулировка скоростей линейного движения блока печатающих головок
• Настройки работы системы LED отверждения

Контроль над утечкой чернил и автоматическое обслуживание печатных головок

В Yotta OSN-1610T UV систему многопозиционных кранов заменяют автоматически перекрываемые субтанки — емкости в 200 мл, в которых происходит регулировка давления и накопление чернил для последующей равномерной подачи в печатающую головку с началом печати. С помощью субтанков прочистка головок становится максимально быстрой и точной адресно. Один субтанк может обслуживать до 4 печатных головок.

Head Jetting — это технология, которая помогает держать сопла чистыми. Печатающая головка через определенный промежуток простоя будет сбрасывать некоторое мизерное количество чернил через каждое из сопл. Таким образом отпадает необходимость постоянной прочистки печатающих головок.

Чернила в субтанках немного нагреваются для разгрузки основного нагревательного элемента в печатающей головке. Так она служит гораздо дольше, а процесс печати проходит более стабильно.

Стабильная двойная система отрицательного давления

Отдельная для цвета и прозрачных чернил, а также для белых чернил.

Yotta OSN-1610T UV оборудован системой предотвращения расслоения белых чернил, так как они имеют склонность к выпадению в осадок. Во избежание такой ситуации в заливную емкость помещен миксер, который препятствует расслоению белых чернил. Для обеспечения долгосрочной и стабильной работы плоттера в замкнутой системе движения чернил организован полный цикл рециркуляции белого пигмента, а значит использовать белый цвет здесь также удобно и безопасно для печатающего устройства, как и остальные. Функция печати белым цветом и лаком позволяет печатать на цветных и прозрачных материалах, что значительно расширяет применение плоттера.

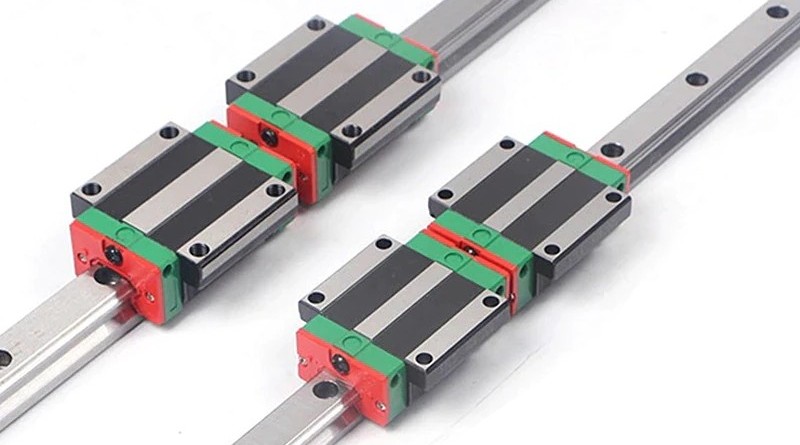

Профильные направляющие, линейные подшипники и шарико-винтовые пары (ШВП)

Контроль линейного перемещения осуществляется системой компонентов от тайваньской компании HIWIN. В эту систему входят:

• Удвоенная линейная направляющая с расширенным полукруглым профилем и четыре линейных подшипника, в каждом 4 ряда шариков под углом в 45 градусов, каретка и рельс с четырехточеным контактом — такая конструкция обеспечивает максимальную плавность и бесшумность движению блока, сохраняя при этом жесткость всей конструкции, способность выдерживать нагрузки с любой из сторон
• Удвоенная линия ШВП — повышает точность перемещения

Наличие таких контролирующих элементов благоприятно сказываются на производительности и качестве выводимой плоттером продукции, а также оставляет большой запас надежности для эксплуатации плоттера.

Функциональность

Yotta OSN-1610T UV обладает необходимым набором функций для надежной и качественной печати на разных материалах. В устройстве присутствует режим двунаправленной печати, повышающий производительность. Обратный вакуумный клапан создает воздушную подушку над рабочей поверхностью. Это облегчает загрузку и выгрузку тяжелых листов.

Прочная и надежная конструкция плоттера, строго горизонтальный рабочий стол, мощный вакуумный прижим гарантируют неизменно высокое качество печати. Макетные фиксаторы обеспечивают правильную установку и надежную фиксацию жестких материалов.

Комплект поставки

В базовый комплект поставки плоттера Yotta OSN-1610T UV входят:

• Печатающие головки TOSHIBA CE4
• Система закрепления — LED с водяным охлаждением
• Подготовка чернильного тракта для печати в 8 цветов цветовыми схемами CMYK, CMYK + W, CMYK + LcLm, CMYK + W + V, CMYK + LcLm + W, CMYK + LcLm + W + V
• Две шарико-винтовые пары по оси Y
• Движение по оси X — Ремни MEGADYNE
• Защитные бамперы (система защиты от столкновения) для LED блоков
• Сервопривода
• Промышленная электроника KNFUN
• Встроенный антистатик
• Вакуумный стол с системой обратного вакуума (воздушная подушка)
• Вакуумные помпы (1,5 кВт)

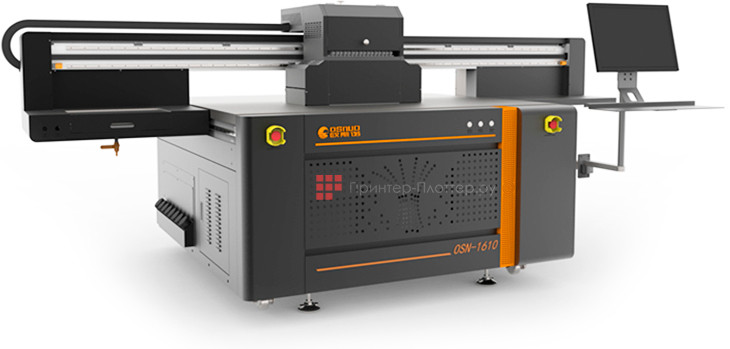

Купить Yotta OSN-1610T UV

Магазин Принтер-Плоттер.ру является официальным поставщиком продукции Yotta. В магазине вы можете купить Yotta OSN-1610T UV на выгодных условиях — звоните или напишите нам.

Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
