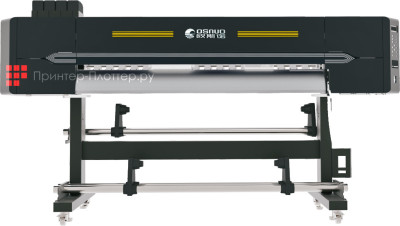

Сольвентный принтер OSNUO OSN-1702A Sol (2 головы)

Модельный ряд линейки сольвентных принтеров OSNUO 1700

	OSN-1702A Sol (2 ПГ)	OSN-1703B Sol (3 ПГ)
Тип печатающей головы	Epson I3200
Цветовая схема	C M Y K + C M Y K
Количество печатающих голов	2	3
Скорость печати	33 кв.м/ч	54 кв.м/ч

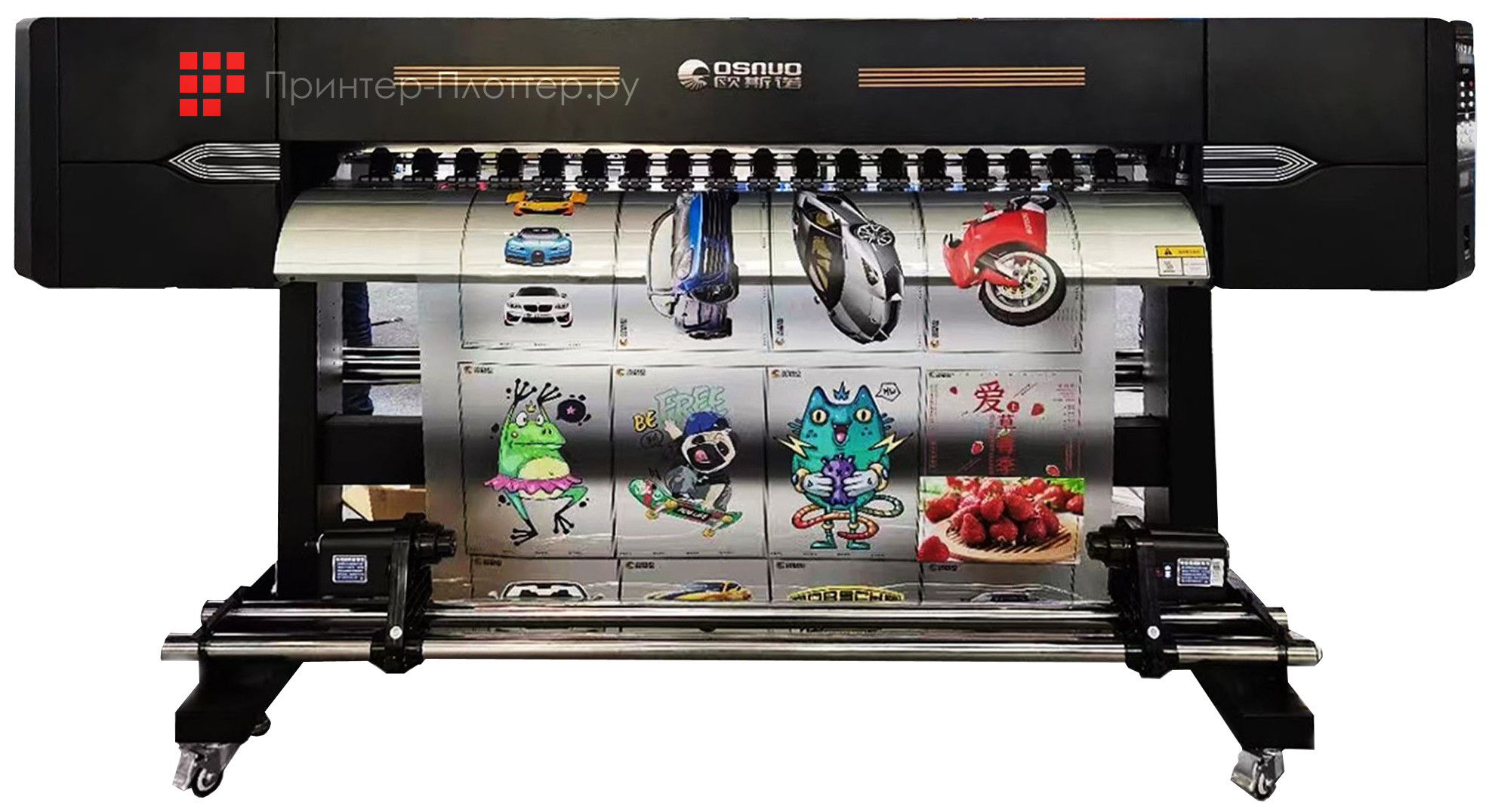

Описание OSNUO OSN-1702A Sol

OSNUO OSN-1702A Sol — высокоскоростной рулонный сольвентный принтер, специально разработанный для средних и крупных компаний. Оснащен промышленными пьезоэлектрическими печатающими головками. Обеспечивает высокоточную печать и обладает наилучшим балансом скорости и качества печати. Отвечает высоким требованиям клиентов.

Применение

• Наружная реклама — флаги и баннеры
• Интерьерная реклама — наклейки, этикетки, POS-материалы, художественные репродукции, декоративные панно, дизайнерские обои
• Транспортная реклама, автостайлинг

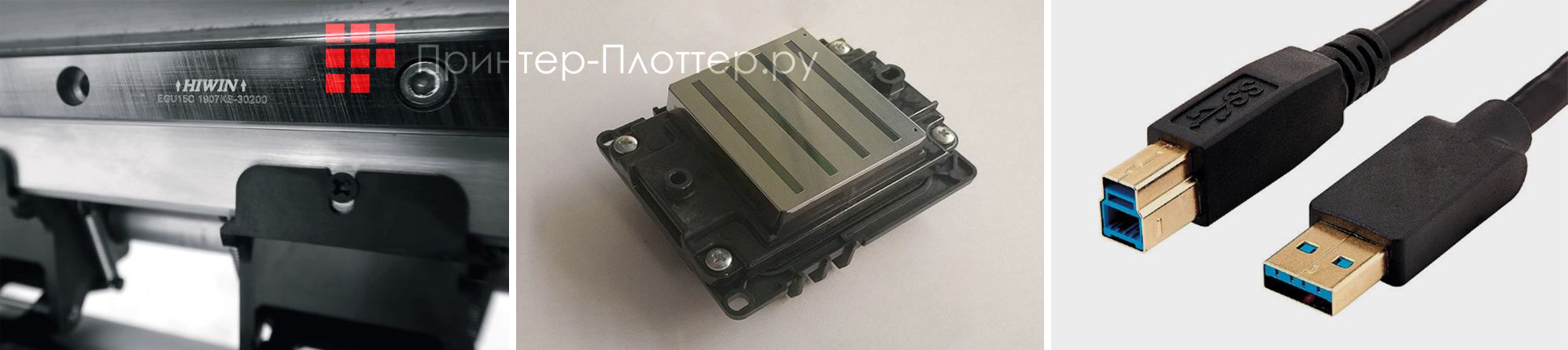

Особенности

• Высокая производительность
• Низкие эксплуатационные затраты
• Новейшие печатающие головки Epson i3200
• Высокоскоростное соединение USB 3.0 между принтером и ПК
• Встроенная СНПЧ с регулировкой уровня чернил в картриджах
• Надежная направляющая от HIWIN

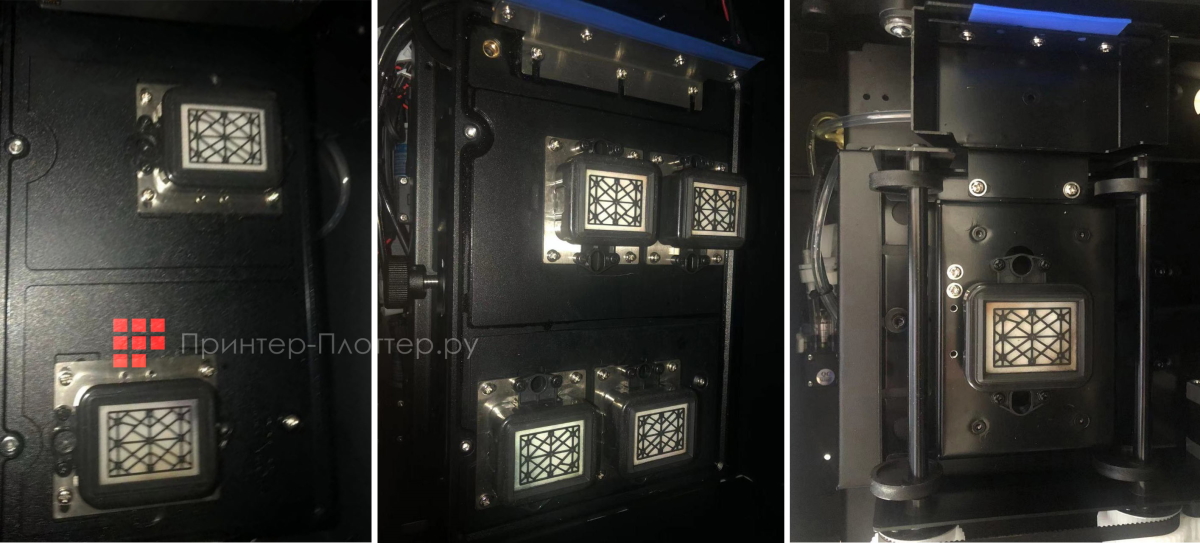

Печатающая головка нового поколения

ПГ Epson i3200 использует запатентованную технологию PrecisionCore Technology. Принтер работает по технологии переменной капли и обеспечивает разрешение печати до 1440 DPI.

При изготовлении печатающих голов используются тонкопленочные пьезоэлементы в 600 дюз на канал, установленные в 2 ряда. При таком расположении голов повышается скорость печати, так как увеличивается площадь закрашиваемого пространства в единицу времени.

Уникальная форма сопел Epson MEMS обеспечивает точность и стабильность размещения чернильных капель на запечатываемом материале.

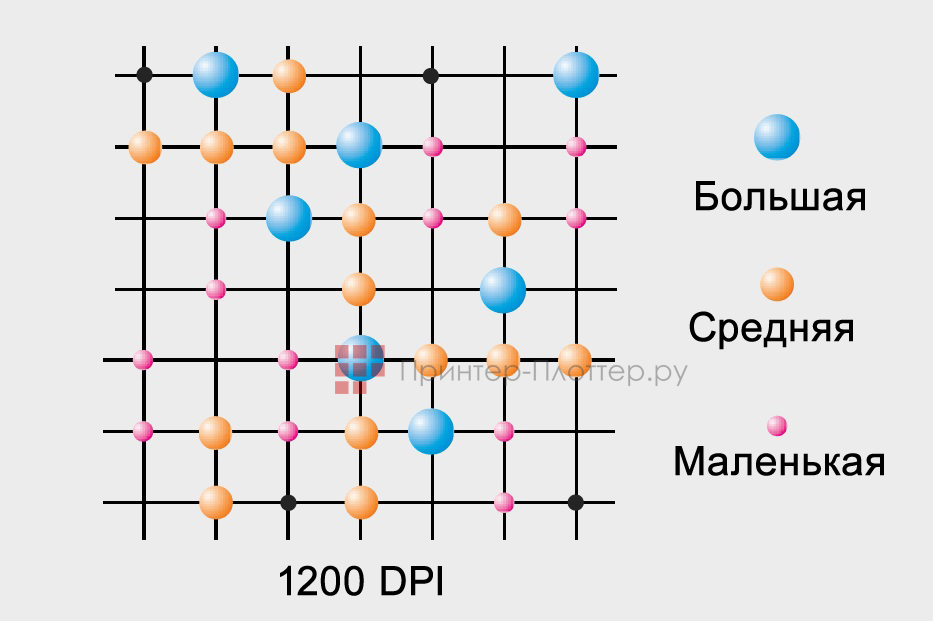

Технология переменной капли

Технология переменной капли Epson Variable Size Droplet Technology (от 3,8 до 12 pkl) позволяет принтеру не только значительно расширить градации основных цветов, которые позволяют печатать в более широком цветовом диапазоне, но и заметно улучшить укрывистость. Что позволяет печатать практически непроницаемые цветовые плашечные заливки.

Достоинства конструкции

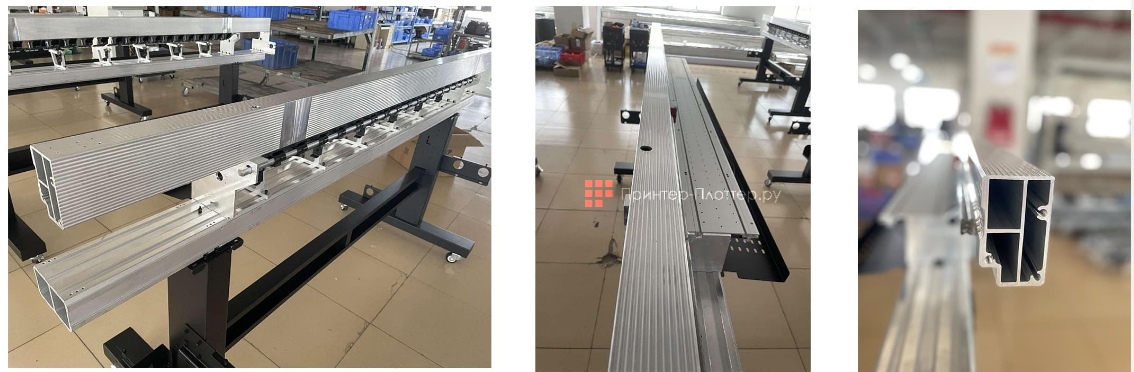

Основание принтера

Основанием конструкции принтера OSNUO OSN-1702A Sol является цельный алюминиевый профиль, который изготовлен на поверочной мраморной платформе, что исключает его изгиб и крен. Поверхность профиля, обработана высокоточным ЧПУ с изготовлением продольных долов, для повышения износостойкости и жесткости.

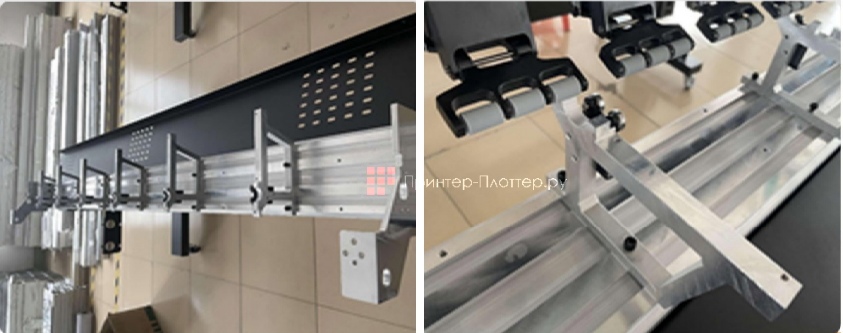

Опорная рама

Опорная рама крепится к платформе в 12 точках соединения при помощи двух поперечных цельнометаллических пластин, обработанных на высокоточном ЧПУ. Что обеспечивает точность позиционирования и параллельность балки, стола и основания.

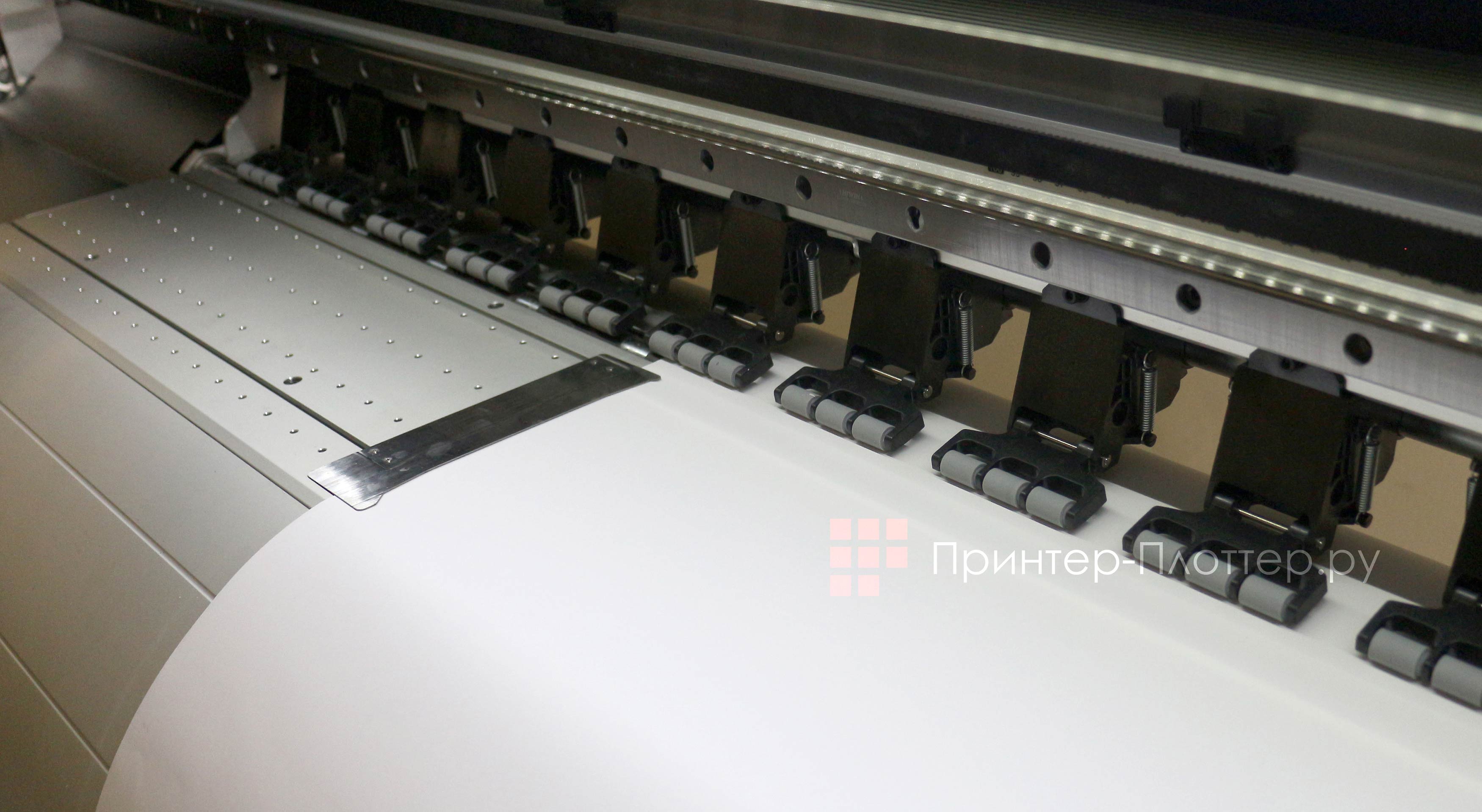

Стол принтера

Стол снабжен активной системой нагрева. Нагревание происходит в три этапа: по передней, средней и задней платформам. При этом материал во время печати прогревается равномерно, что улучшает впитывание материалом чернил.

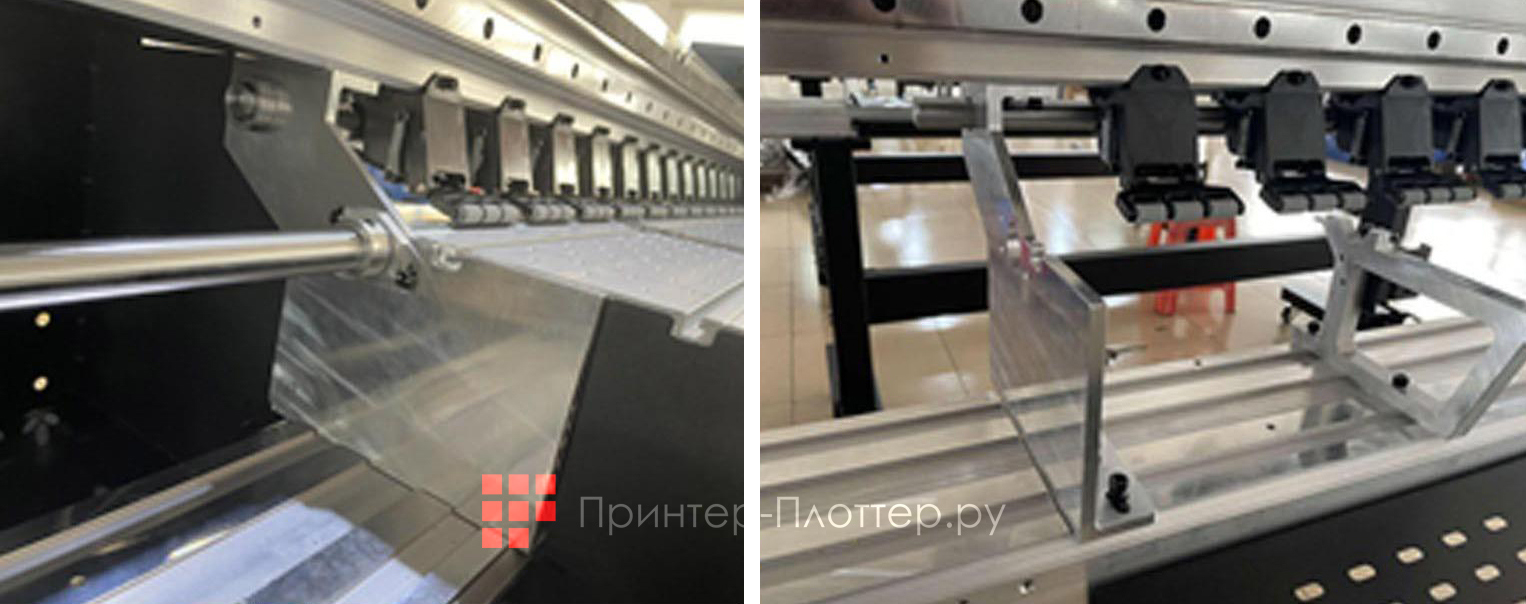

Боковые панели

Цельный алюминиевый материал обрабатывается и формируется с помощью ЧПУ. Основная балка, направляющая балка и система подачи материала соединяются в одну конструкцию. Что значительно сокращает использование соединительных деталей и улучшает конструкцию корпуса. Боковые гарды удерживают от деформации края материала и направляют запечатываемый материал.

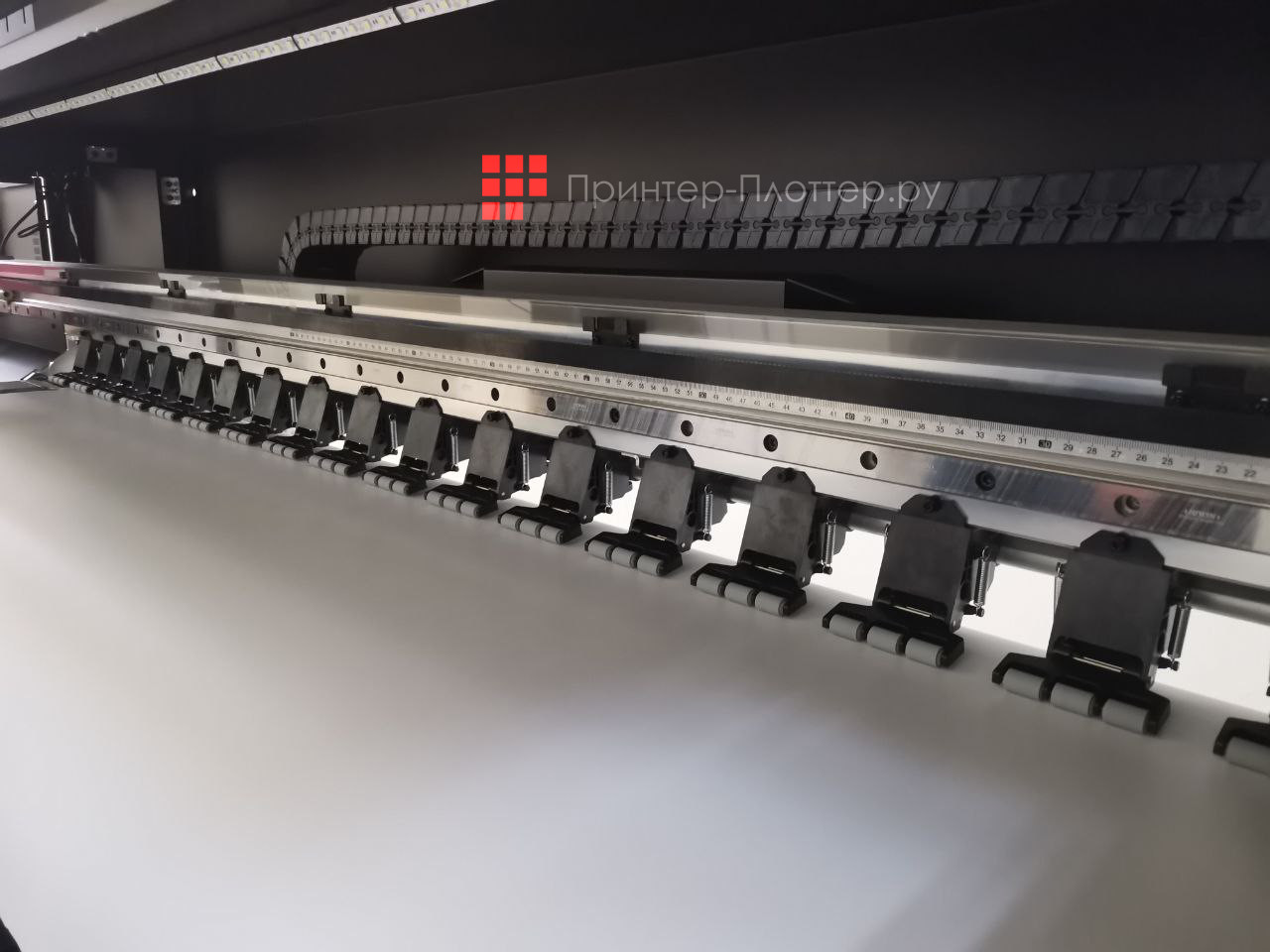

Блок протяжки материала

Состоит из вала протяжки и блоков прижимных роликов. Вдоль всего вала располагаются 18 блоков прижимных роликов. Ширина блока составляет 70 мм, расстояние между роликами 20-40 мм. Это позволяет сохранить стабильность подачи материала вдоль линии протяжки, несмотря на его ширину, и исключает смещение материала.

Вал имеет обрезиненную поверхность для лучшего сцепления с материалом печати.

Подсветка стола дает возможность более точно контролировать процесс печати.

Каретка

Снабжена сенсорами экстренной остановки и защитными шторками. Узел автоматической очистки и парковки печатающих голов исключает вероятность забивания дюз печатающих головок.

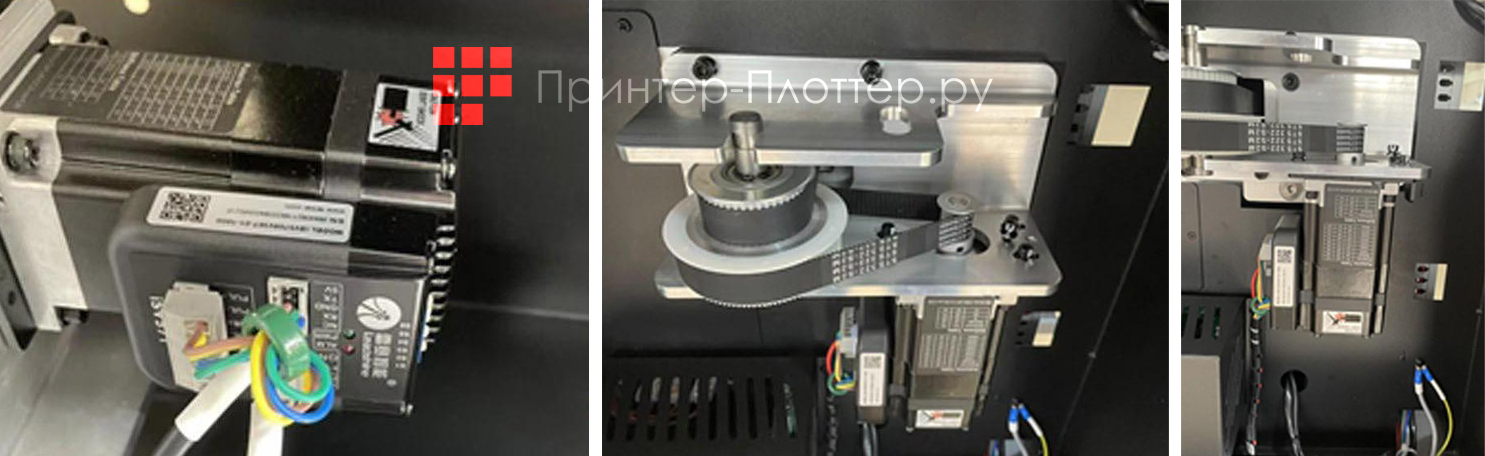

Сервопривод

Система сервопривода обеспечивает плавный и точный ход каретки и протяжки материала. Имеется удобная система регулировки натяжения ремней приводов. По оси движения каретки используется сервопривод мощностью 90 Вт.

Линейная направляющая HIWIN

Двойная направляющая дает запас прочности как каретке, так и механизму привода, обеспечивая плавное перемещение, без риска заваливания конструкции каретки. Линейная пара состоит из направляющей рельсы и линейного подшипника HIWIN. Направляющие рельсы изготовлены из высококачественной конструкционной стали. Ширина профиля рельсы составляет 2 см.

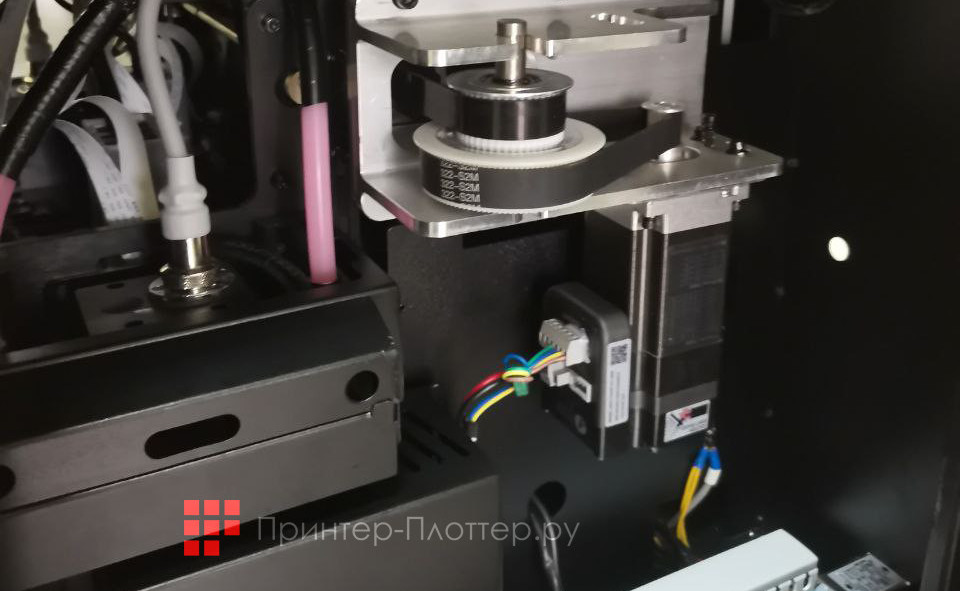

Блок ременной передачи по оси Х

Цельнометаллический блок выполнен на высокоточном ЧПУ, с возможностью регулировки натяжения ремня от сервопривода до шкива каретки в случае растяжения ремня и потери точности позиционирования печати.

Кабель-канал IGUS

Кабелеукладчик IGUS имеет два канала: один канал для электрики, другой для чернильного и воздушного тракта.

Блок автоматической подмотки материала

Два подмоточных блока двигаются вдоль направляющих и фиксируются в зависимости от ширины материала. В одном из блоков имеется мотор, который осуществляет подмотку материала во время печати. Оба блока снабжены муфтой натяжения для усиления или, наоборот, ослабления натяжения материала.

Безопасность рабочего процесса

Система аварийной остановки каретки

Принтер снабжен системой аварийной остановки в виде активных шторок с обоих торцов каретки, которые препятствуют движению каретки в случае появления на пути препятствия (подъем материала или посторонний предмет по маршруту следования каретки). Это позволяет уберечь ПГ от механических повреждений.

Кнопка экстренной остановки

OSNUO OSN-1702A Sol снабжен кнопкой аварийной остановки. Возможность остановки плоттера оператором в случае непредвиденной ситуации необходима при печати на больших скоростях, дабы избежать столкновения каретки с препятствием или дефекта других частей принтера. При экстренной остановке устройства оператор всегда может продолжить печать после устранения аварийной или иной непредвиденной ситуации.

Автоматическая остановка печати

В случае окончания материала в процессе работы плоттера печать автоматически приостанавливается.

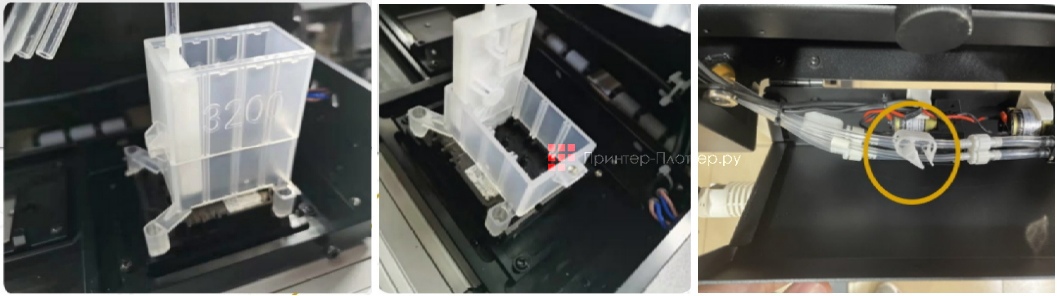

Посадочная рама

Рама является блоком, фиксирующим ПГ и чернильные демпфера. Рама не позволяет сместиться ни печатающей голове, ни демпферу. Это эффективно препятствует попаданию воздуха в чернильную систему и разрядке внутри чернильного канала.

Клапан

Клапан, установленный на чернильном насосе и чернильном тракте, может быть закрыт при остановке станка, чтобы предотвратить слив чернил, вызванный обратным потоком или завоздушиванием системы.

Чернильная система

Датчик уровня чернил

В стандартную комплектацию OSNUO OSN-1702A Sol входит датчик уровня чернил. Если в течении 2 минут после сигнала предупреждения о нехватке чернил оператор не остановит плоттер или не добавит чернила — печать будет автоматически прекращена и каретка возвращена в исходное положение.

Чернильный тракт

При установке печатающей головки добавляется мягкая резиновая прокладка для фиксации чернильных трубок и и уменьшения их износа. Чернильные трубки индивидуально маркированы для каждого цвета для удобства при инсталляции и обслуживании оборудования.

Чернильный тракт обернут пленкой ПВХ, чтобы предотвратить утечку чернил, вызванную истиранием трубки, и защитить кабель передачи данных.

Система непрерывной подачи чернил

Встроенное СНПЧ с регулировкой уровня чернил в картриджах.

• Настройка идеального давления чернил для стабильной печати
• Оповещения об окончании чернил в основной емкости
• Механические замки, препятствующие поступлению чернил в систему

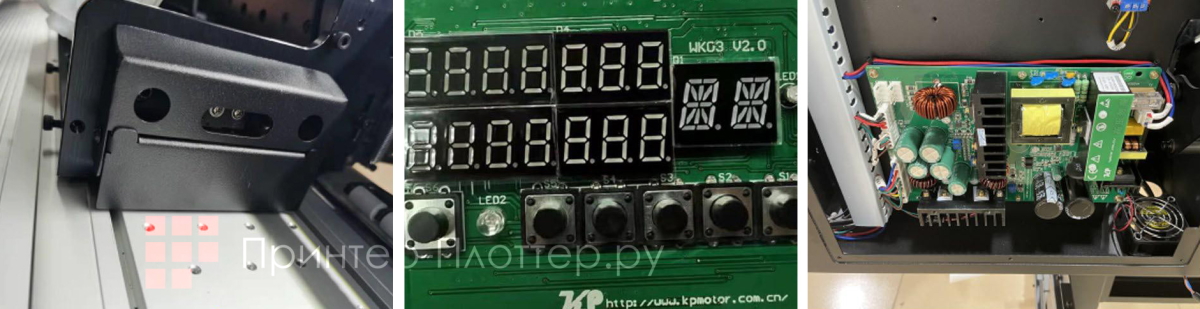

Электроника

Плата питания станка изготовлена крупнейшим Тайваньским производителем и оснащена специальным охлаждающим вентилятором для обеспечения отвода тепла.

Принтер оборудован автоматической системой отключения, которая активируется при перепаде напряжения в электросети. Это позволяет предотвратить повреждения плат и других электронных компонентов.

Мировые стандарты качества

Станок соответствует всем стандартам качества и надежности европейского рынка. Электронные компоненты принтера прошли сертификацию по стандартам СЕ и ROHS.

Преимущество

• Формат плоттера — 61" (1600 мм, A0+)
• Тип — сольвентный
• Технология печати — струйная пьезоэлектрическая
• Скорость печати — 43 кв.м/ч
• Количество цветов — 4
• Количество печатающих голов — 2
• Система непрерывной подачи чернил
• Тип подачи материала — рулонный
• Разрешение печати — 1440 x 1440 DPI
• Интерфейс — Ethernet; USB 2.0

Купить OSNUO OSN-1702A Sol

Магазин Принтер-Плоттер.ру является официальным поставщиком продукции OSNUO. В магазине вы можете купить OSNUO OSN-1702A Sol на выгодных условиях — звоните или напишите нам.

Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
