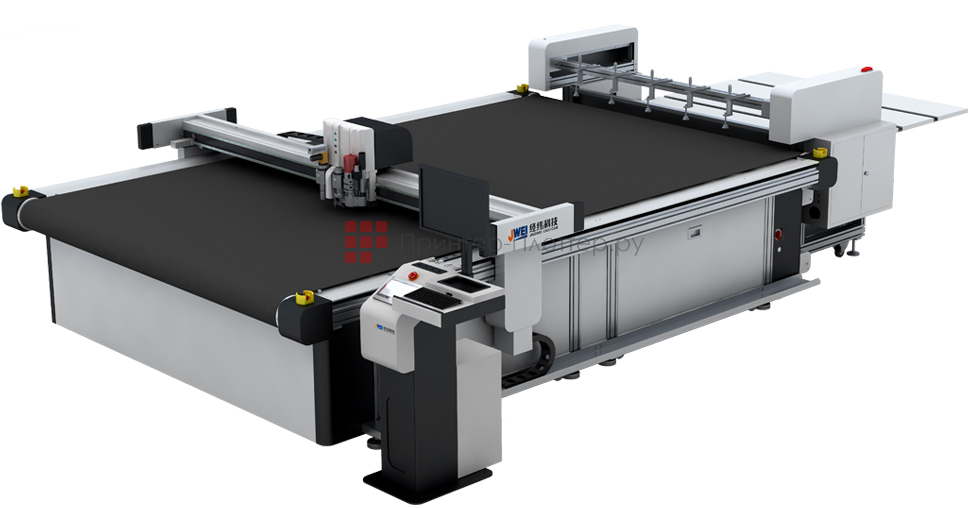

Режущий плоттер JWEI CB08II-3032PM

Описание JWEI CB08II-3032PM

JWEI CB08II-3032PM — цифровой планшетный режущий плоттер. Надежное и универсальное оборудование, которое призвано значительно упростить производственный процесс любой компании. Предназначен для резки, перфорации, биговки и черчения. Широкий набор инструментальной базы и быстрая подстройка под разные типы материала позволяют плоттеру не только выполнять стандартные задачи, но и значительно увеличивают производительность и расширяют ассортимент выпускаемой продукции. Идеален для макетирования и малых тиражей.

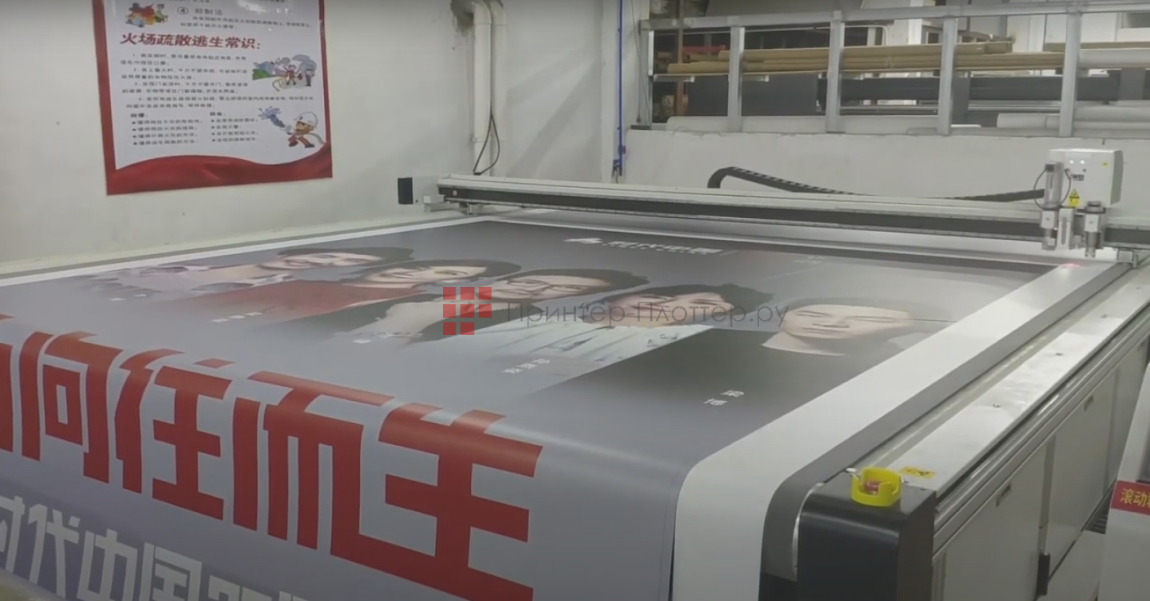

Области применения

• Рекламная индустрия
• Полиграфическое производство
• Изготовление мебельной продукции
• Изготовление одежды и аксессуаров
• Изготовление технологических прокладок для машиностроительной индустрии
• Производство тентовых конструкций

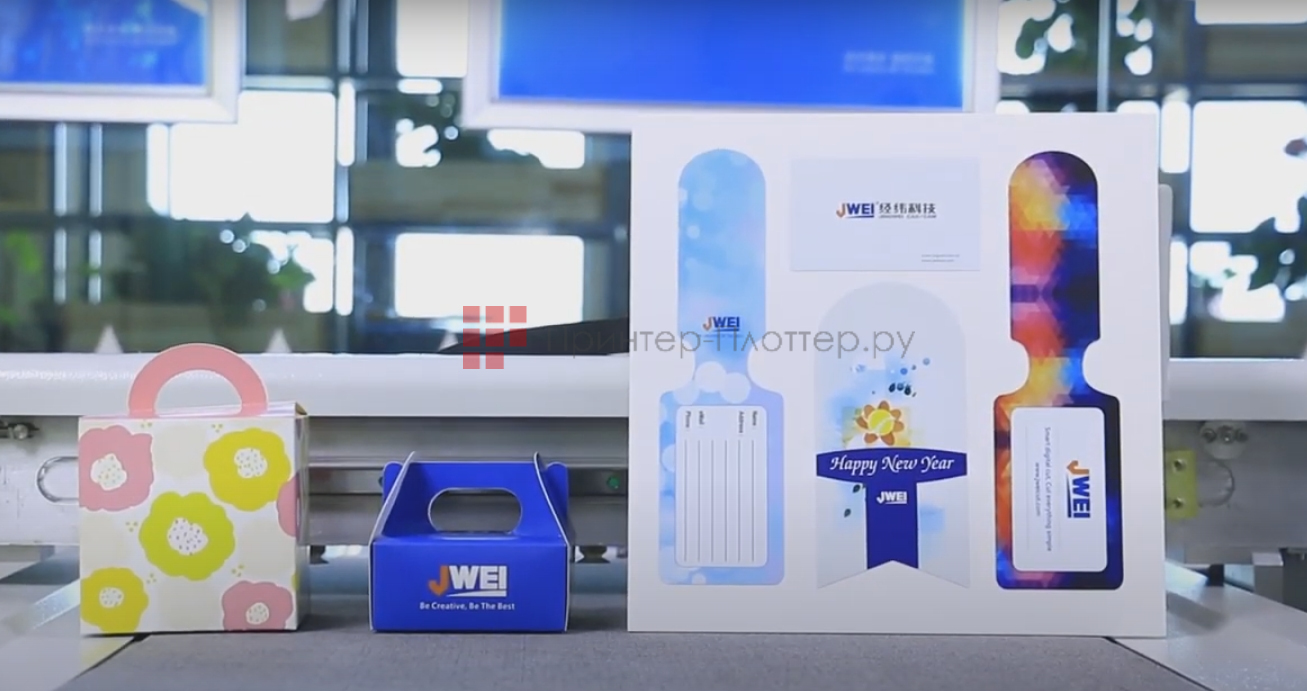

Материалы

JWEI CB08II-3032PM позволяет работать с различными материалами толщиной до 50 мм — все виды гофрированной бумаги, макулатурного картона, сотового картона, КТ картона, ПВХ, полипропиленовых пленок, самоклеющиеся пленки, ткани для вымпелов и флажков, пенополиэтилен (EPE), акриловые материалы.

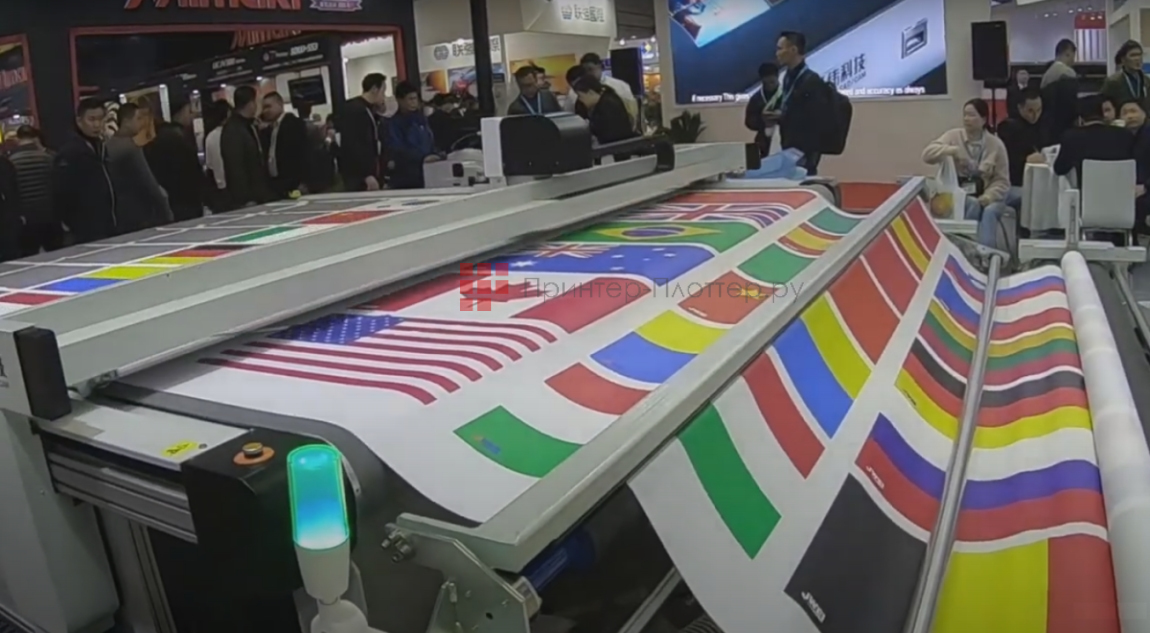

Особенности

• Простая в использовании панель управления
• Для работы с плоттером не требуется высокой квалификации персонала
• Благодаря удобному и универсальному механизму крепления инструментальных насадок, скорость перенастройки оборудования с одного материала на другой происходит за считанные минуты
• Оптическое позиционирование по печатным меткам
• Система вакуумного прижима материала обеспечивает надежное крепление материала во время обработки
• Регулировка размера вакуумной зоны дает возможность прижимать материалы разных размеров
• Одновременное использования двух инструментов обеспечивает высокую производительность и точность реза
• Удобная конструкция плоттера обеспечивает комфортную работу как при работе с загрузкой материала и дальнейшей выгрузкой обработанных элементов, так и в процессе обслуживания оборудования
• Имеется зонирование вакуумного стола
• Подвижный стол приспособлен для больших форматов
• Набор различных инструментов для работы с разными типами материала
• Приспособлен к стабильной работе в формате 24/7

Оснащение

• Стол конвейерного типа
• Вакуумная помпа
• Камера для точного позиционирования
• Датчик автоматической настройки глубины реза (сокращает время настройки, повышает производительность и делает) настройку более точной и простой
• Высокочувствительный ИК-сенсор для безопасной работы
• Осциллирующий (перфорирующий) нож
• Статичный нож
• Биговальный инструмент
• V-образный нож
• Нож для резки виниловой пленки
• Привод с реечно-зубчатой передачей (обеспечивает долговечную эксплуатацию плоттера при экстремальной рабочей нагрузке)

Описание инструментов

Функция перфорации

Данный тип резки используется для надсечки материала, то есть для несквозного реза и последующего сгиба изделия по линии надсечки. Задача такая же, как и у биговочных колес. Применяется при работе с более плотными материалами, такими как прессованный картон.

Функция черчения (стержни)

Данный инструмент предназначен для нанесения рисунка, разметки, либо изготовления чертежа, на различных материалах в соответствии с заданной программой. Стержень вставляется на место ножа флюгерного типа. Он, также, как и нож, подпружинен, что предотвращает надрыв материала, при слишком сильном давлении на него. В качестве стержня используются стандартные сменные стержни для шариковых ручек.

Статичный нож

Данный тип ножа используется для резки тонких материалов (до 1,5 мм) — ПВХ пленка, магнитный винил, кожа, текстиль, офсетная бумага, самоклеящаяся бумага. Данный нож не имеет отдельного привода и поворачивается в ту сторону, куда его направляет рабочая голова.

Осциллирующий нож

Осциллирующий нож используется для резки таких материалов, как гофрокартон, вспененный ПВХ, бумага, картон, композитные материалы, кожа, текстиль. Данный нож совершает возвратно-поступательные движения вверх-вниз, тем самым снижая и распределяя нагрузку на лезвие ножа. Поворот ножа осуществляется на строго заданный угол, с помощью серводвигателя с обратной связью.

Биговальный инструмент

Плоттер оснащен сменными биговочными колесами для картона разного типа и толщины. Основная задача данного инструмента, осуществлять биговку. Используется при производстве упаковки из гофро- и прессованного картона. Инструмент осуществляет поворот за счет серводвигателя.

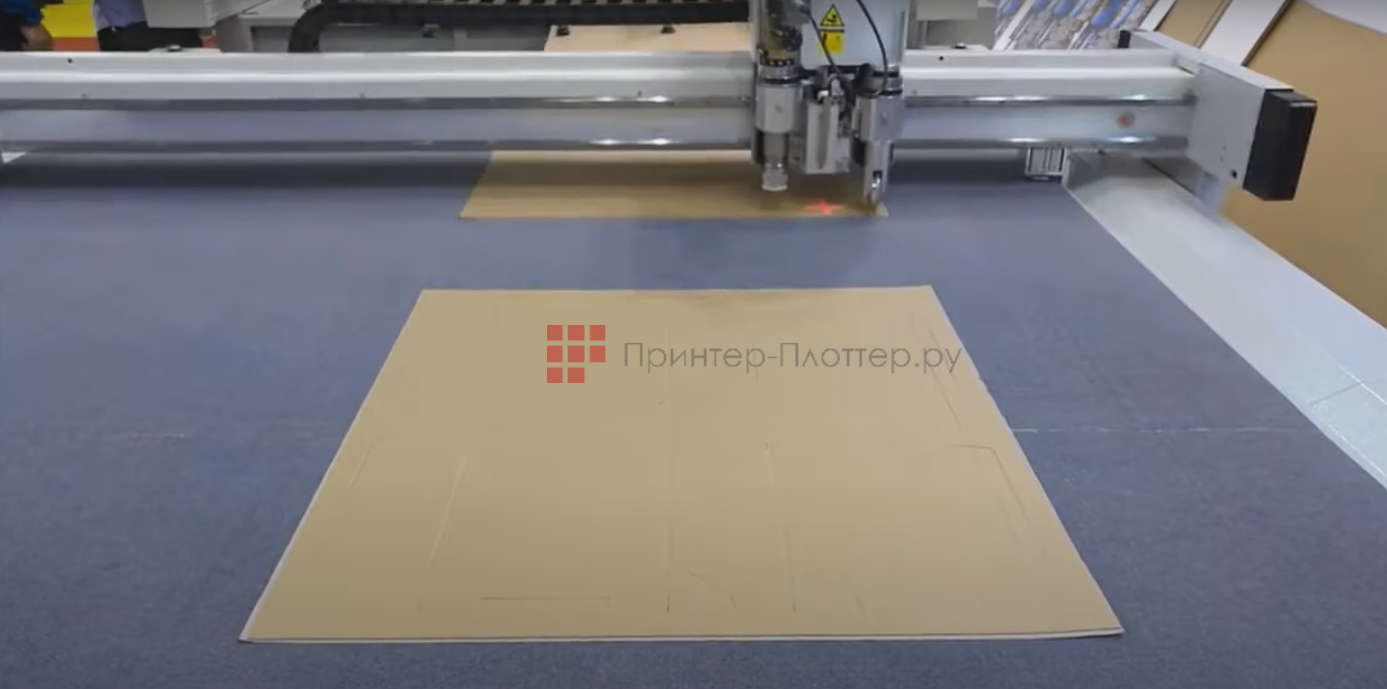

Лазерная указка

На плоттере предусмотрены две лазерные указки (кресты) для более удобного и быстрого позиционирования материала. С помощью них можно быстро выставлять перпендикулярность листа, относительно осей плоттера. Одна указка находится на режущей голове, а вторая установлена левее, на специальной подвижной платформе. Движение платформы осуществляется по ширине станка (по оси X) и находится четко в одной плоскости, относительно указки, установленной на режущей голове. Основное предназначение данных указок — упрощение позиционирования материала, в котором необходимо произвести резку по уже напечатанному изображению. Для этого при печати, по краям листа, делают специальные метки в виде крестов. По ним производится выставление материала на столе планшетного режущего плоттера.

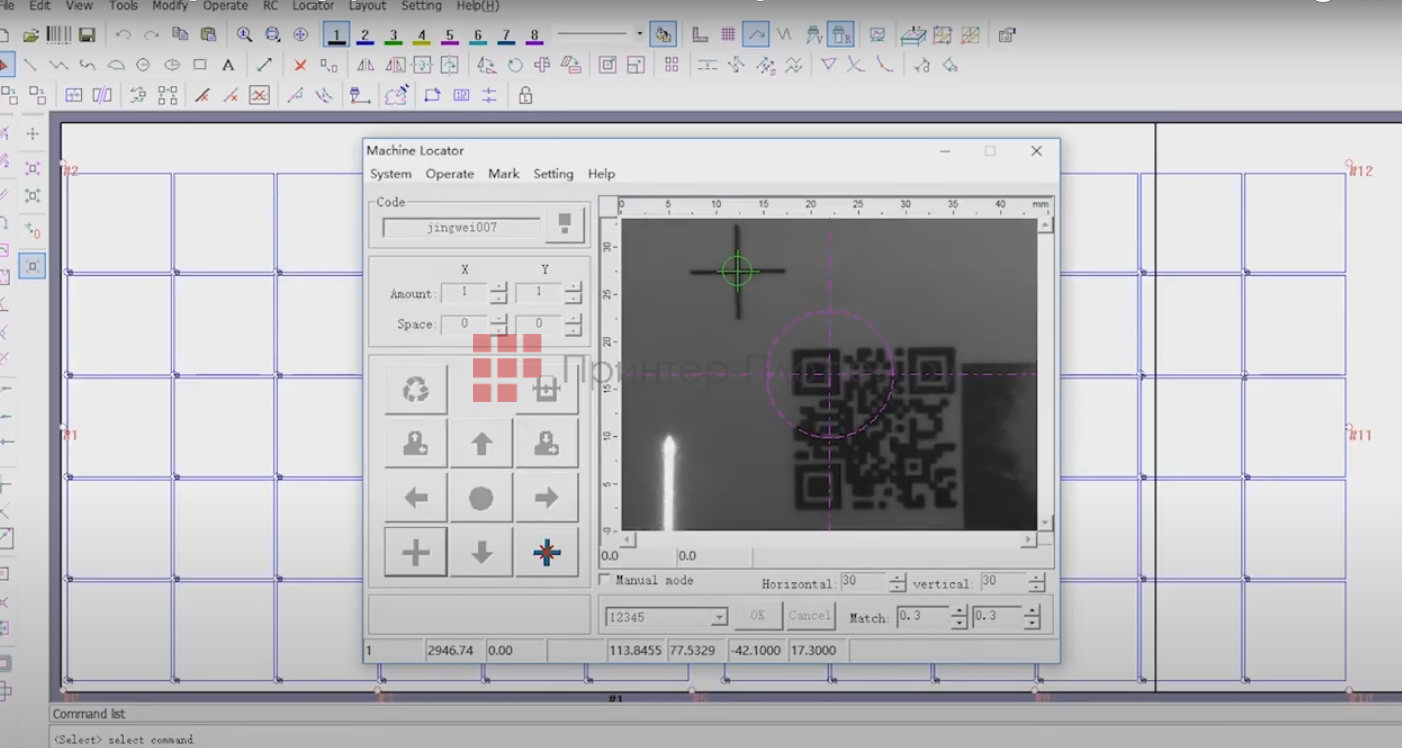

Программное обеспечение

JWEI CB08II-3032PM совместим с различными CAD программами и программами для графического дизайна — Adobe Illustrator, CorelDRAW, AUTOCAD, ArtiosCAD, Picador, Impact, OptiScout.

Характеристики

• Формат плоттера — 126 дюймов (3200 мм, A0+)
• Режимы работы — перфорация, резка, биговка, черчение
• Тип подачи материала — планшетный
• Тип стола — конвейерный, вакуумный
• Максимальная толщина материала — 50 мм
• Скорость резки — 1200 мм/с
• Область резки — 3000 x 3000 мм
• Точность выполнения операций — 0,05 мм
• Многоосевая сервосистема — 7 осей (двойной сервопривод по оси X)
