Автоматическая режущая система Intec ColorCut FB9000PRO (FB9000PRO-220)

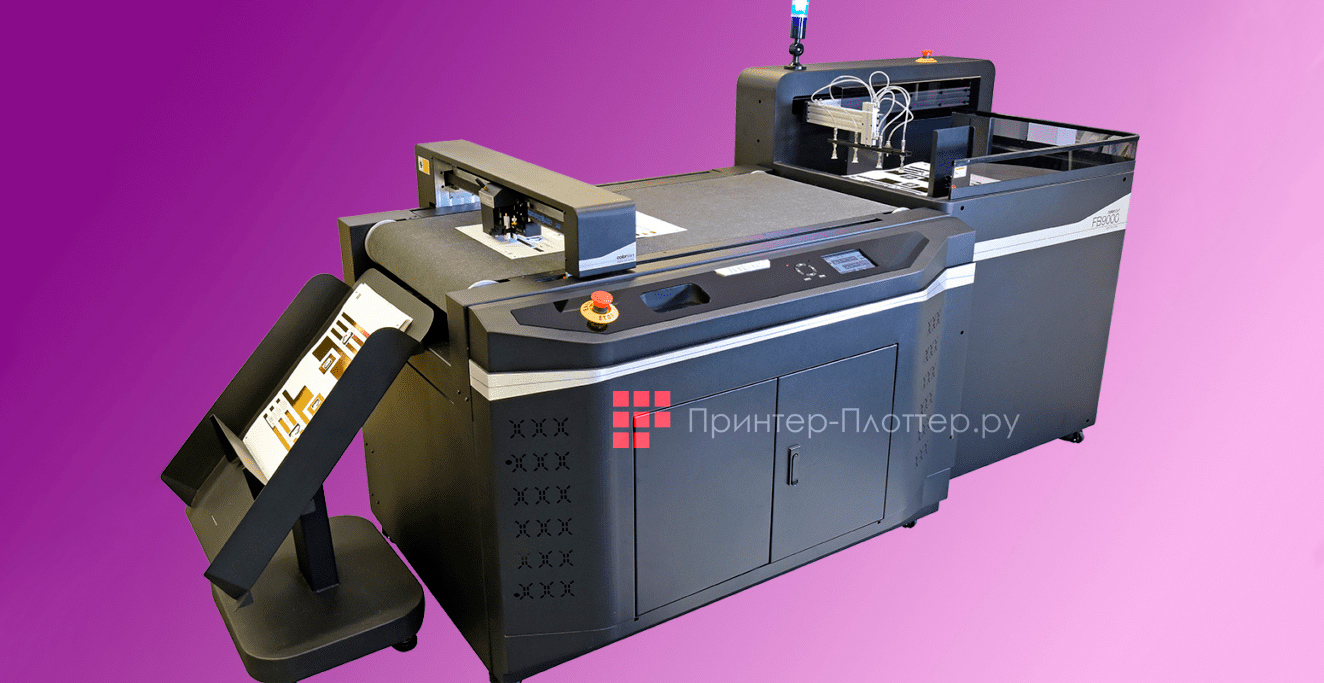

Описание INTEC ColorCut FB9000PRO

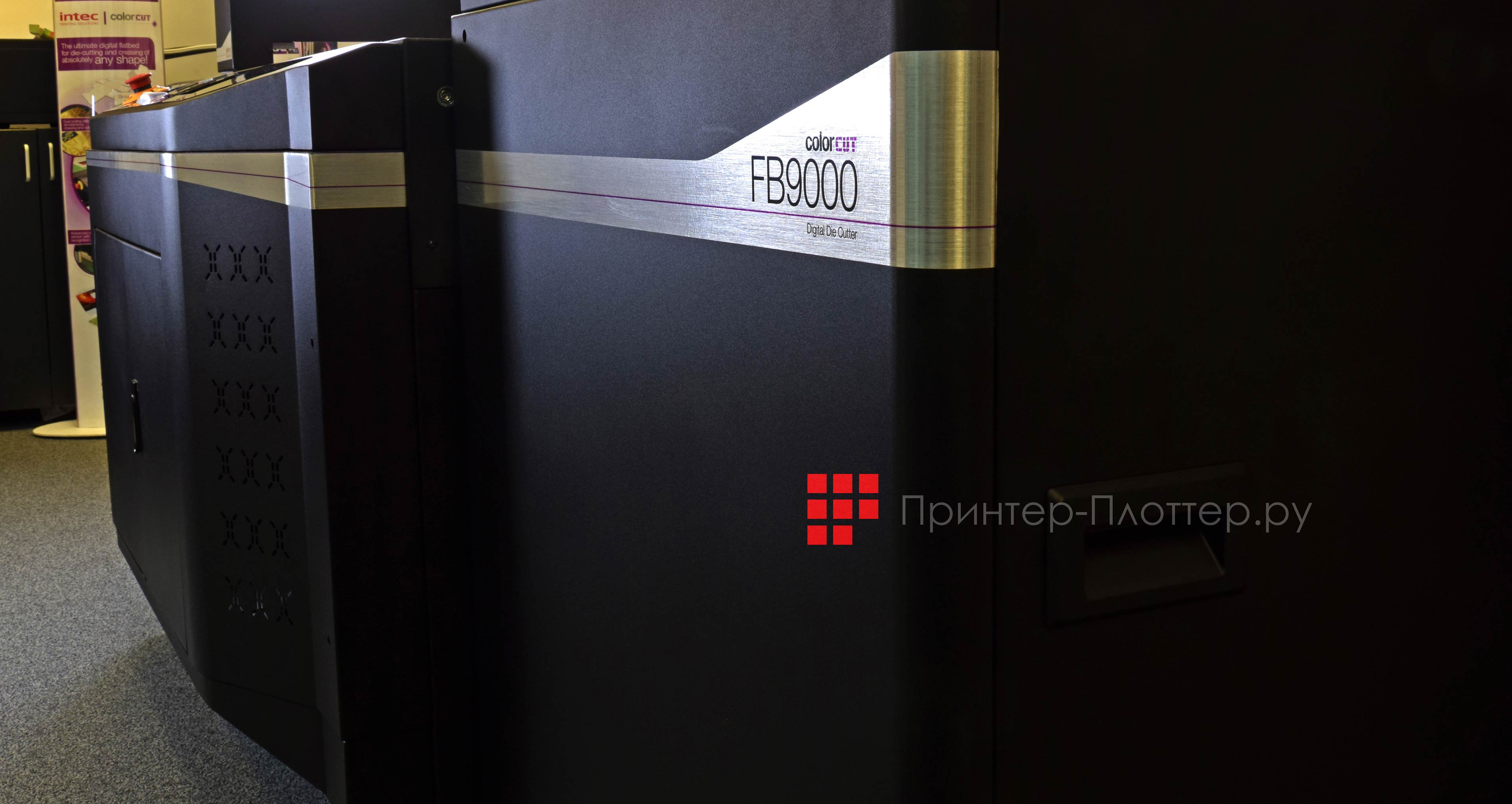

Новая планшетная цифровая система контурной резки INTEC ColorCut FB9000PRO — это готовое решение премиум-класса для автоматической укладки, подачи, биговки и резки упаковки или листовых этикеток любой формы без участия оператора. Система предназначена для высокопроизводительных работ и краткосрочных смешанных партий.

Этот автоматический цифровой планшетный режущий плоттер характеризуется высокой точностью и производительностью. Аппарат включает в себя систему распознавания заданий, которая находит файлы резки и выполняет нужное задание для каждого загруженного листа. Автоматизированная функциональность обеспечивает возможность работы без присмотра.

INTEC ColorCut FB9000PRO обладает лучшим в своем классе давлением на нож как при резке, так и при биговке. Усовершенствованная технология компонентов обеспечивает усилие биговки до 1,5 кг и усилие резки до 1,2 кг, что идеально подходит для материалов размером до 1000 микрон.

Области применения

INTEC ColorCut FB9000PRO предназначен для организаций, которым требуется автоматизированная и универсальная резка для расширения ассортимента продукции. Основные функции включают автоматическую подачу до 2000 листов носителя (в зависимости от толщины), возможность резки материала толщиной до 1000 микрон.

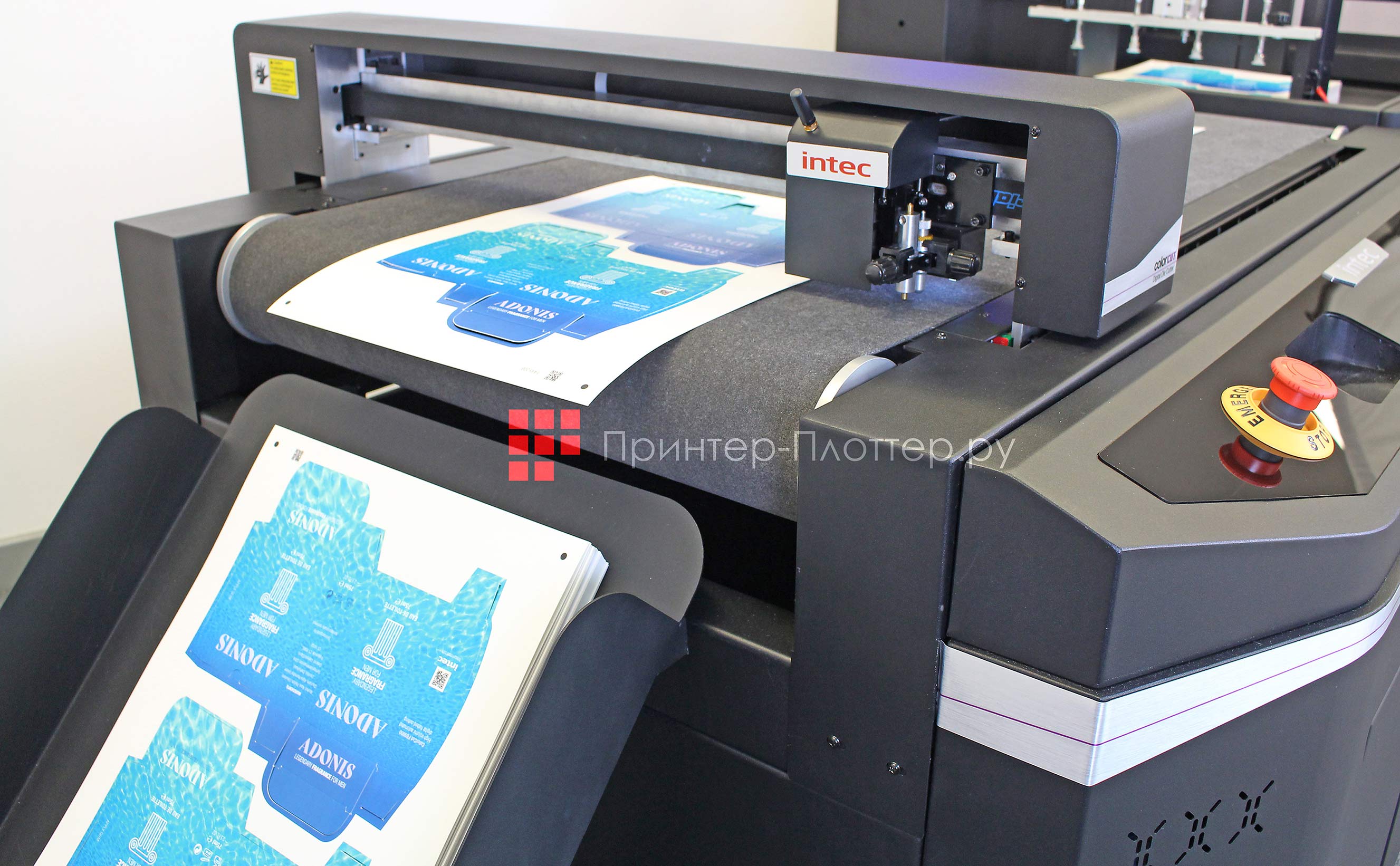

Ключевые особенности

• Цифровой плоттер для резки по требованию
• Автоматическая подача листов для высокой производительности
• Книжная и альбомная ориентация при подаче листов
• Двойная головка для резки, биговки, надрезания и перфорации — с усилием до 1,2 кг (резка) и 1,5 кг (биговка)
• Резка материалов толщиной до 1000 микрон
• Укладчик большой емкости до 25 кг (2000 листов) печатных материалов
• Пневматический всасывающий подборщик
• Высокоскоростная синхронизированная подача
• Стол для непрерывной резки
• ПО ColorCut Pro в комплекте
• Библиотека заданий с QR-кодом для поиска файлов
• Оптическая камера для точного позиционирования
• Загрузка и выполнение смешанных работ
• Выбор носителя (от толстой доски FB до листа этикеток для Kiss Cut)
• Простота настройки и использования без необходимости в специальных знаниях или опыте
• Дополнительная серверная станция ColorCut Pro

Простота установки и работы

Нет необходимости в специально обученных операторах или специальных знаниях. Распакуйте коробку, подключите и совместите устройство подачи с плоттером, подключите компьютер через Ethernet или USB — и INTEC ColorCut FB9000PRO готов к работе.

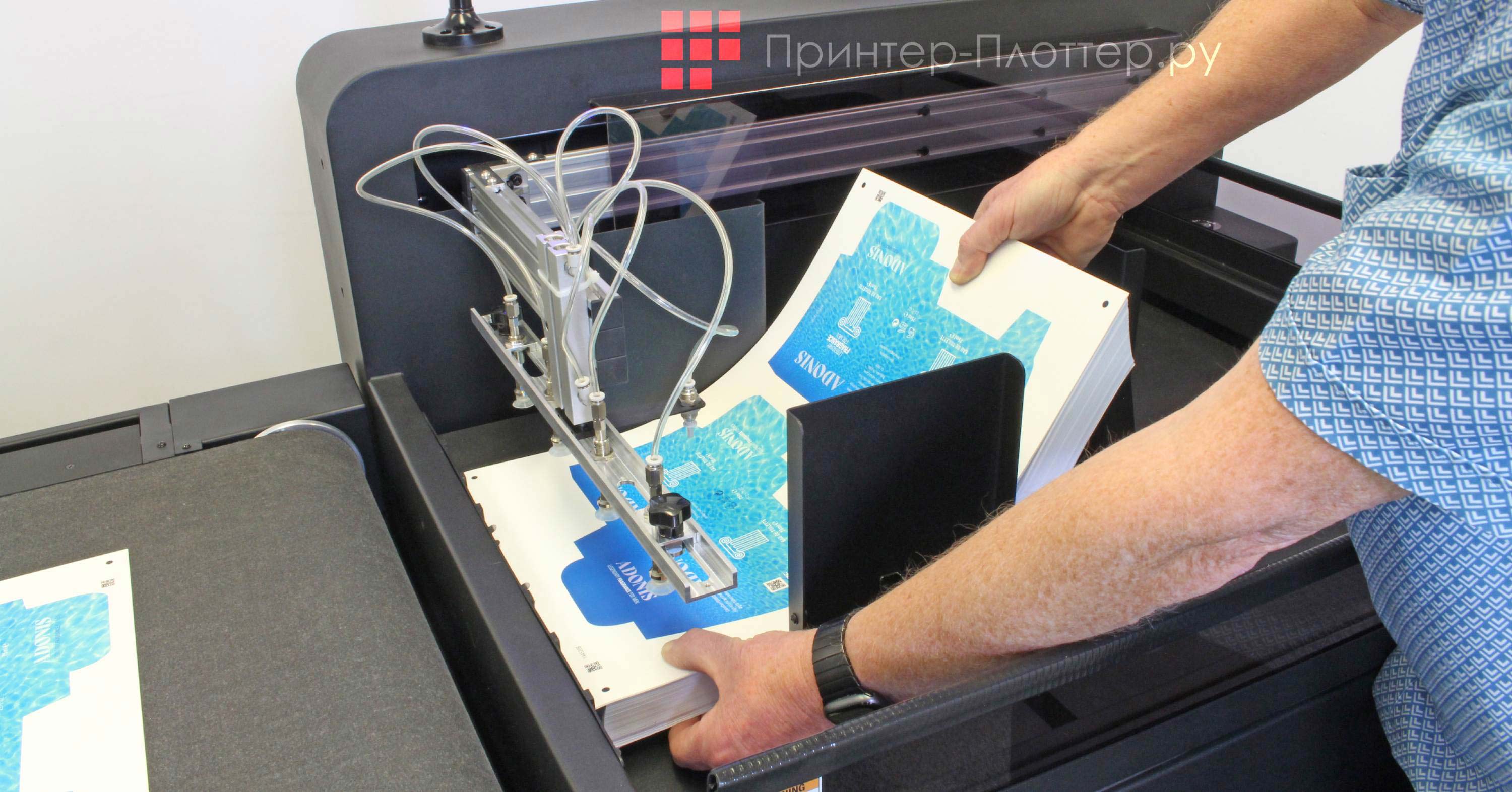

Подача

Благодаря идентификации заданий по QR-коду пользователи могут укладывать до 2000 листов печатных материалов для непрерывной работы. Каждый лист автоматически загружается на конвейерную ленту с помощью высокоэффективной пневматической системы подачи.

Программное обеспечение

В стандартную комплектацию INTEC ColorCut FB9000PRO входит программное обеспечение INTEC ColorCut Pro. Функции ПО: удаленная библиотека заданий, SmartColors (возможность применять разные задачи и режимы скорости к разным частям вырезаемого файла) и считывание QR-кода (безошибочная идентификация и резка смешанных партий в одном сеансе).

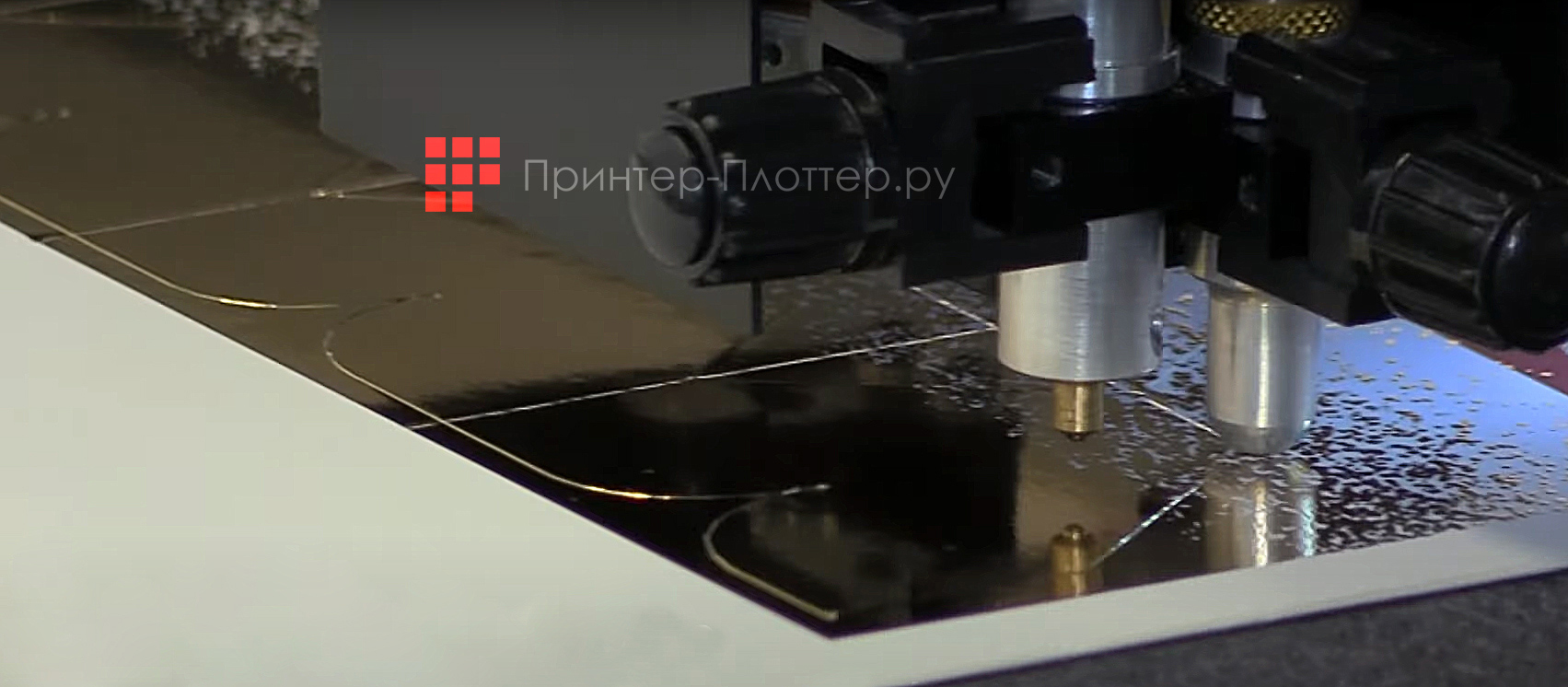

Резка

Двойная инструментальная головка плоттера оснащена новейшей CCD-камерой высокого разрешения Vision3, которая считывает напечатанный QR-код для автоматического извлечения соответствующего файла резки из библиотеки заданий и исключает трату времени на поиск нужного. Сканирование смарт-меток угловой страницы обеспечивает точное совмещение каждого листа с файлом резки.

Собственное цифровое производство

После настройки INTEC ColorCut FB9000PRO может работать полностью автоматически, складывать материалы и извлекать готовую работу из выходного лотка — выполняя резку и биговку любой печатной продукции до любой формы.

Резка по запросу, прототипирование и производство упаковки и POS-материалов

Усовершенствованная, полностью автоматизированная цифровая машина INTEC ColorCut FB9000PRO демонстрирует молниеносную производительность, непревзойденное управление материалами и сложную, но удобную для пользователя производственную функциональность.

Тактильные элементы управления, иммерсивный сенсорный экран и программное обеспечение создают интуитивно понятный пользовательский интерфейс, упрощая работу с плоттером.

Эта режущая система премиум-класса включает в себя устройство быстрой подачи большой емкости в сочетании с большим конвейерным столом для непрерывной резки и лотком для сбора материалов. Все компоненты вместе обеспечивают синхронизированную автоматическую подачу / загрузку и выгрузку печатной продукции.

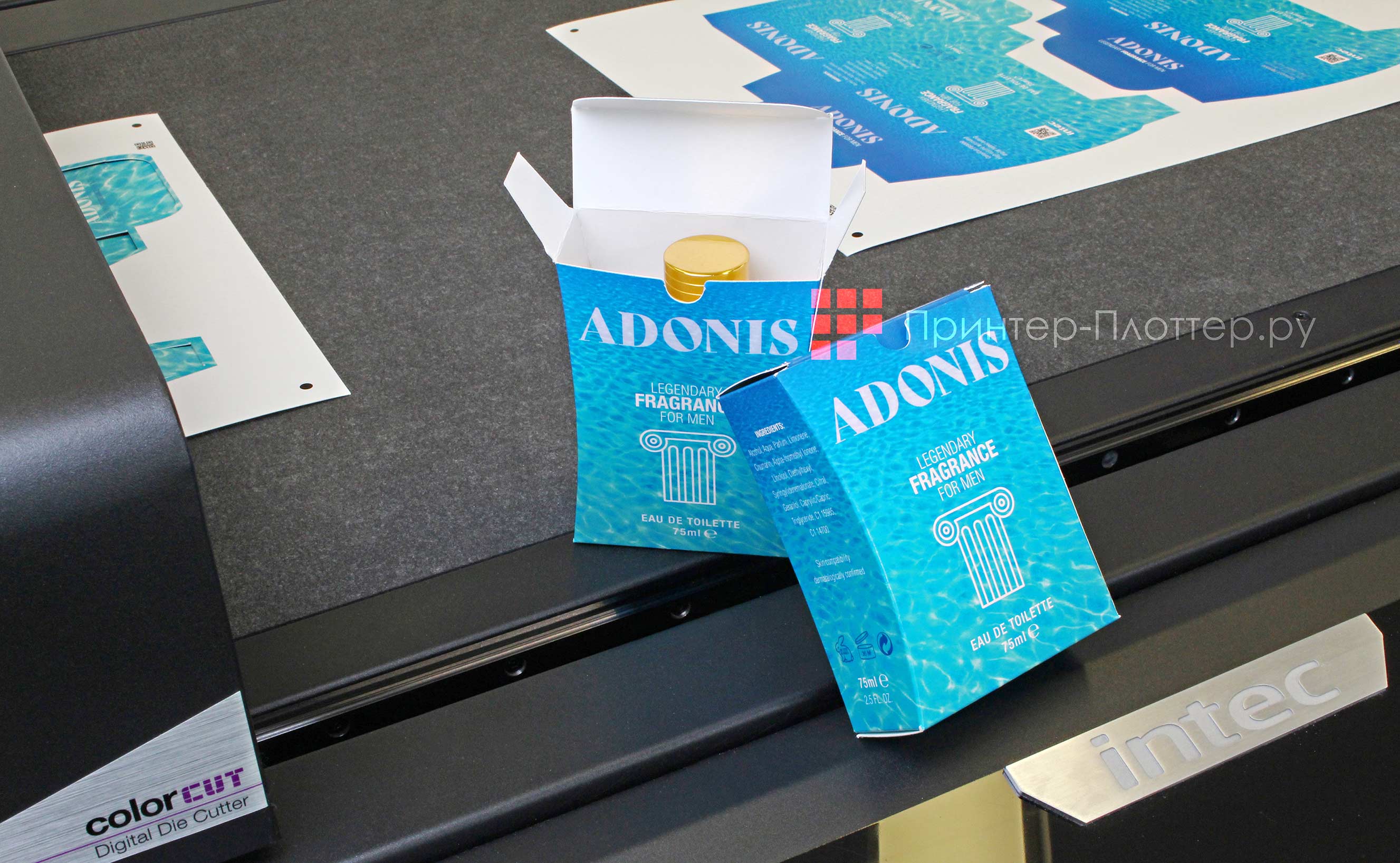

Расширение производственных возможностей

Разработанный для удовлетворения потребностей среднего и мелкосерийного производства, INTEC ColorCut FB9000PRO выполняет резку и биговку любой печатной продукции на различных носителях, включая картон для коробок и карточек, бумагу для этикеток, синтетические и магнитные материалы.

Типичный лист SRA3 (450 x 320 мм) режется всего за 15–45 секунд, в зависимости от сложности файла. Это дает возможность легко и недорого производить что угодно от единичного образца до тиража.

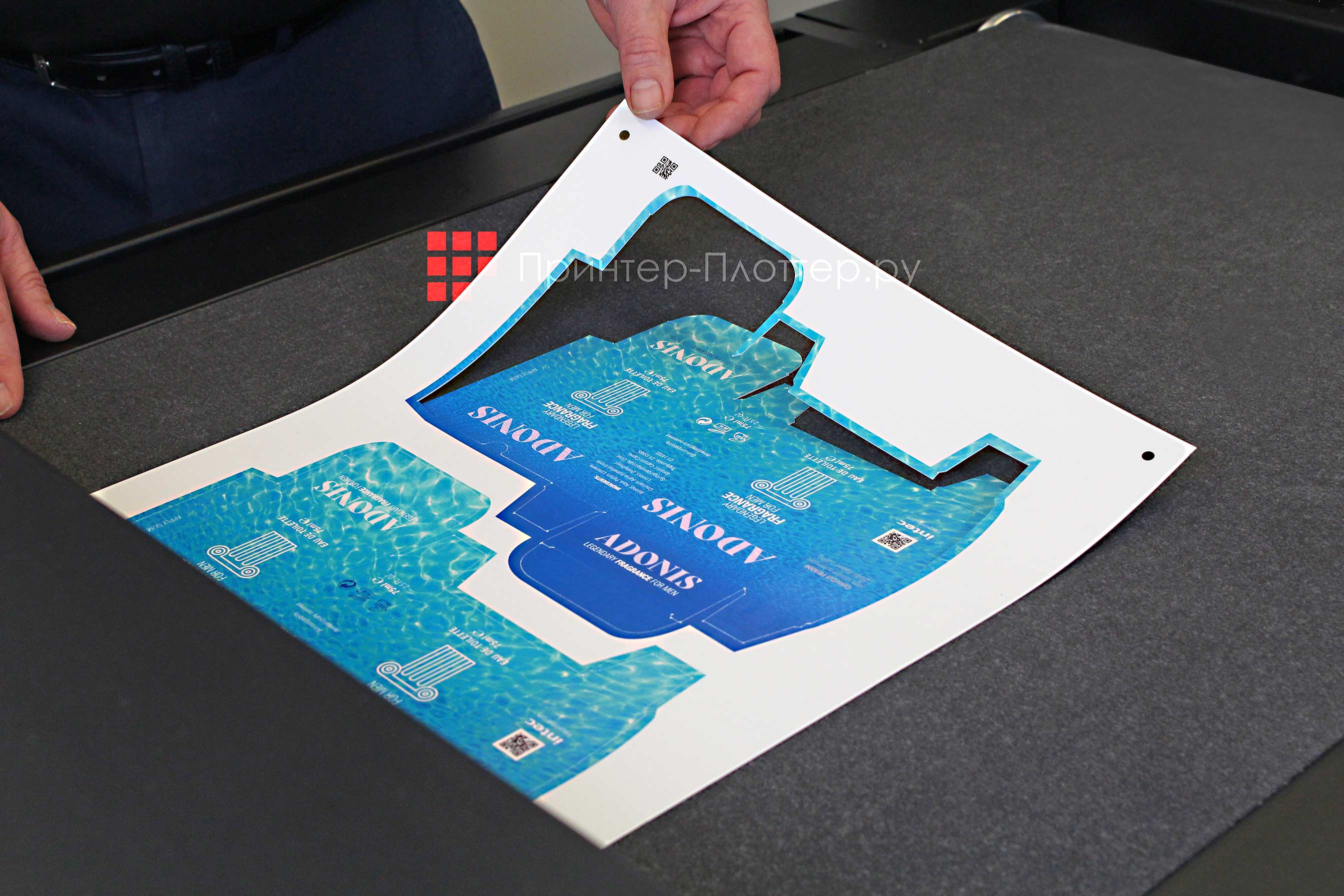

Глубокая биговка и четкая резка способствуют созданию качественной универсальной упаковки, элементов для оформления торговых точек, подарочных коробок, виниловых наклеек, перфорированных этикеток и многого другого.

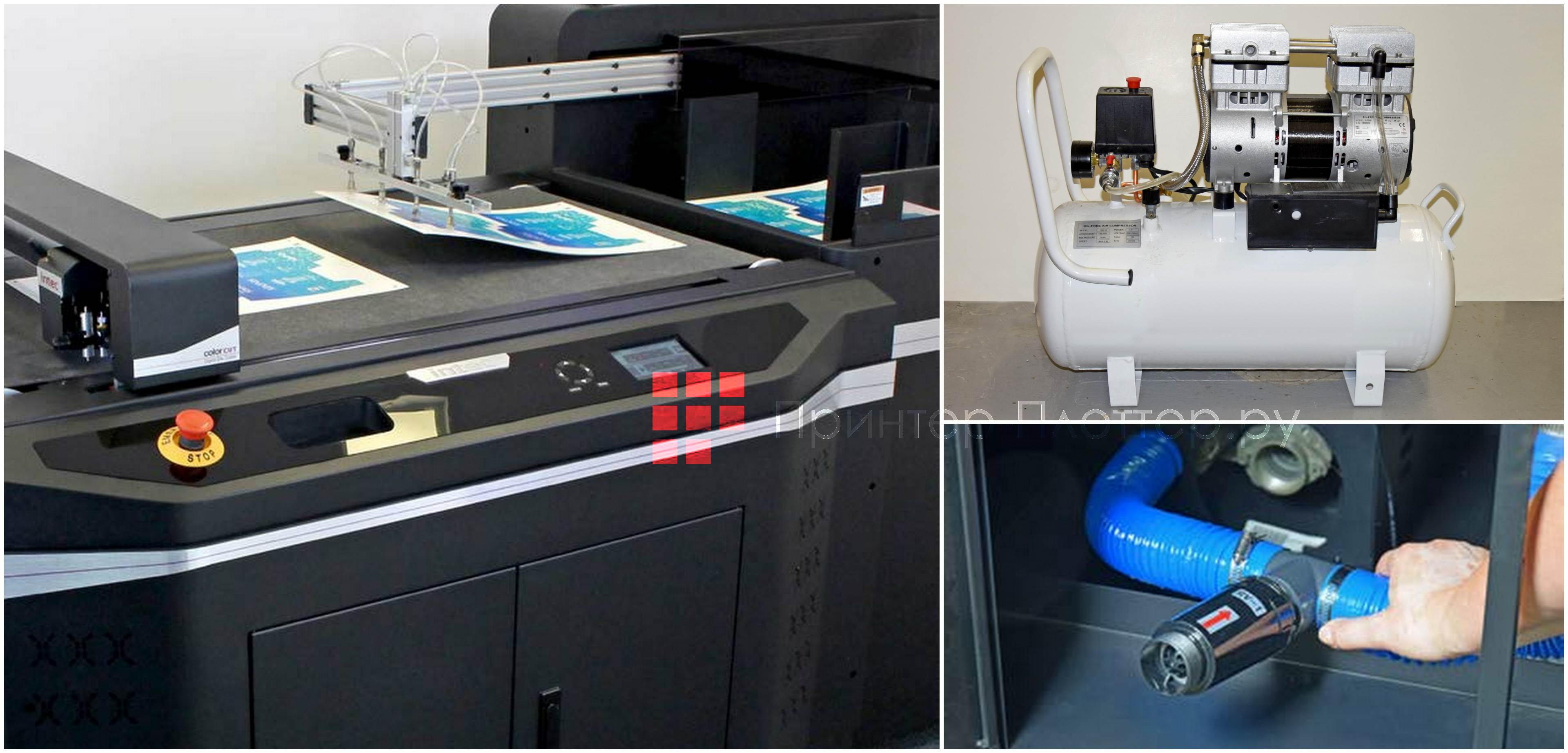

Функционал INTEC ColorCut FB9000PRO

• Новые интеллектуальные алгоритмы резки для ускорения работы
• Считывание QR-кода для мгновенного извлечения нужного файла резки из библиотеки заданий
• Считывание регистрационных меток с помощью видеокамеры CCD для обеспечения безупречного позиционирования
• Панель управления с сенсорным экраном характеризуется дружественным интерфейсом, обеспечивая удобное управление кончиками пальцев
• 4 пневматических подборщика для улучшенной обработки материалов
• Разделительные форсунки с воздушными лопастями обеспечивают безупречный захват носителя
• Вакуумный насос с мощным двигателем 750 Вт для удержания носителя на коврике для резки
• Воздушный компрессор, обеспечивающий высокое давление в пневматической системе
• Воздушный разделитель под углом 80 градусов с переменным потоком воздуха 1-2 бар обеспечивает улучшенное разделение листов
• Воздушное импульсное разделение, работая совместно с подающим столом, предотвращает двойную подачу посредством направленного потока воздуха
• Пневматическая консоль управления обеспечивает вспомогательные функции для регулировки и полного контроля над вакуумом и разделительным потоком воздуха

Цифровая резка

Режущий плоттер INTEC ColorCut FB9000PRO использует передовую технологию цифровой контурной резки для повторения линий изображения, нарисованных в Adobe Illustrator или CorelDRAW. Система вырезает и сгибает любую форму по требованию без необходимости дополнительной настройки и изучения нового ПО.

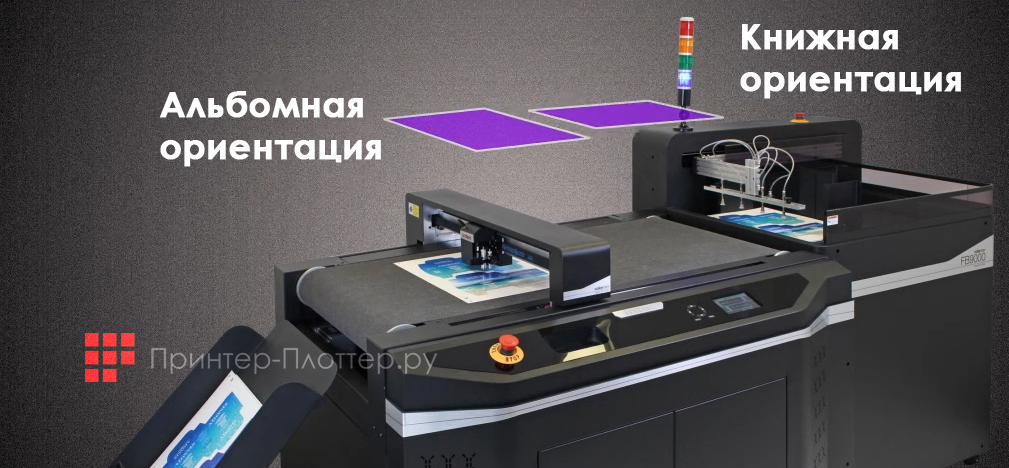

Работа с носителями

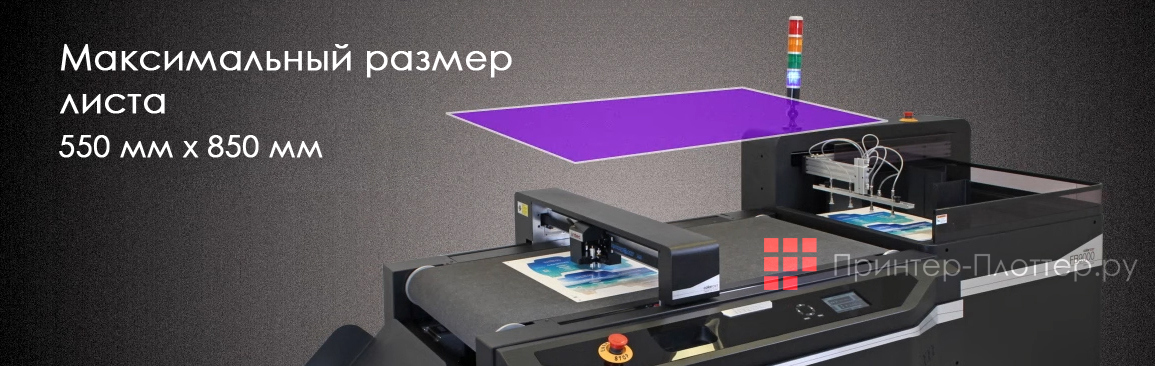

При использовании автоматического податчика работы максимальный размер листа составляет 480 x 720 мм. В ручном режиме могут быть разрезаны носители большего размера — до 550 x 850 мм. Предназначенная для работы с листами как портретной так и альбомной ориентации, система оснащена регулируемой головкой захвата для широких листов и носителей большего формата.

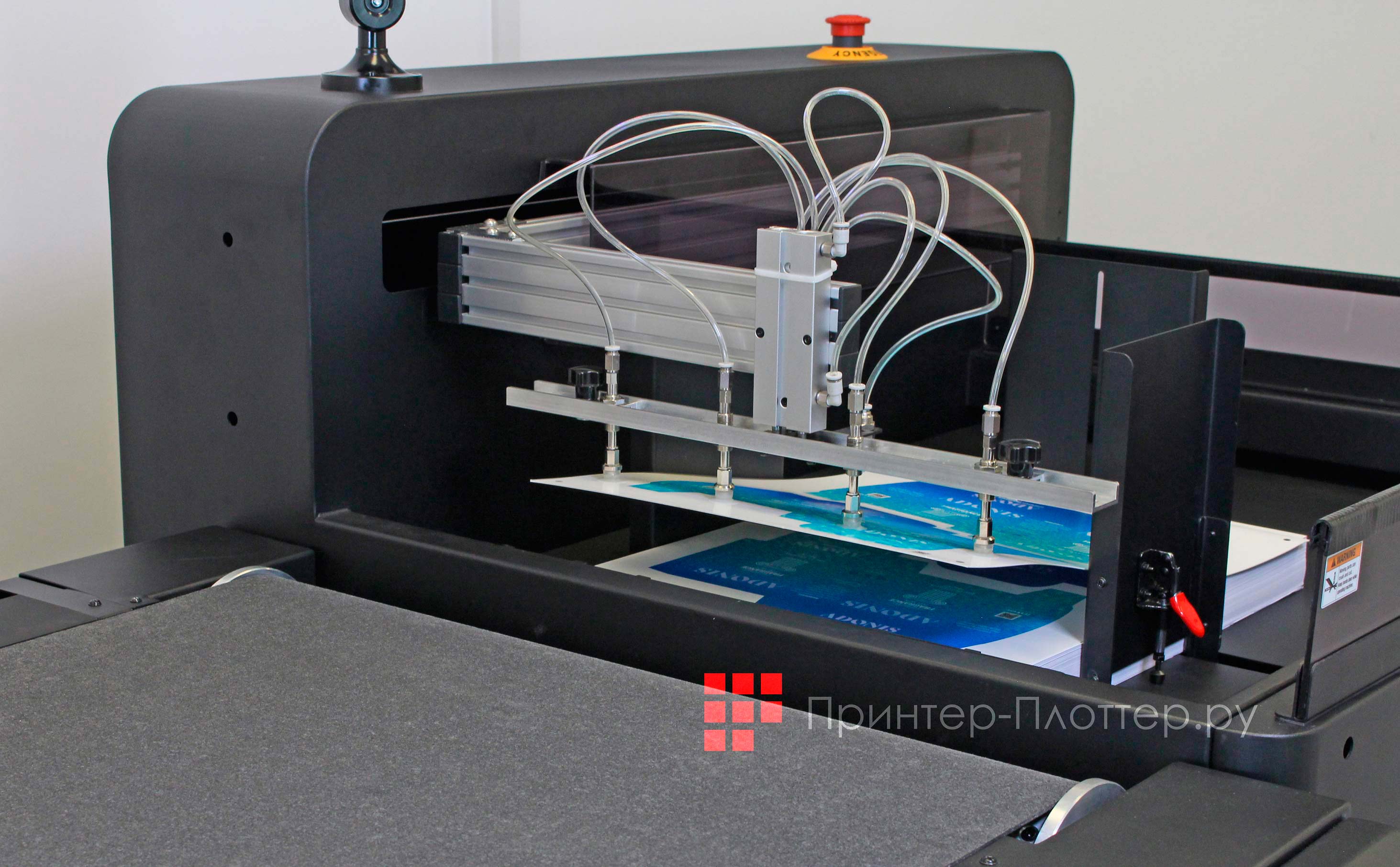

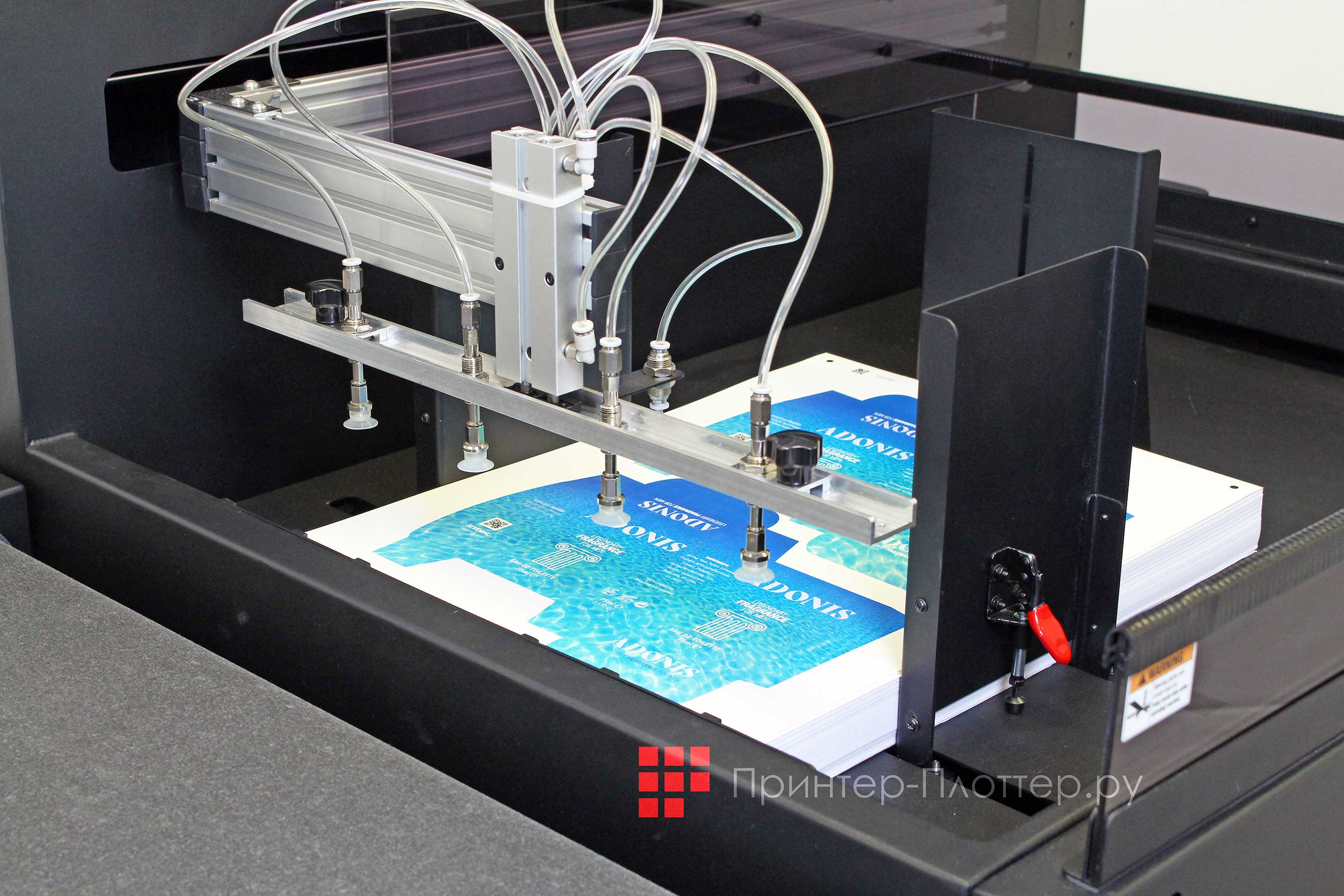

Автоматическая подача

Устройство обеспечивает точную обработку листов при идеальной синхронизации, высокой скорости и цифровой матрице системы резки. Автоматический податчик материала осуществляет укладку до 25 кг листов, которые загружаются на режущую ленту с помощью пневматической системы подачи с вакуумными присосками и сложной системой воздушного разделения. Система практически исключает неправильную подачу.

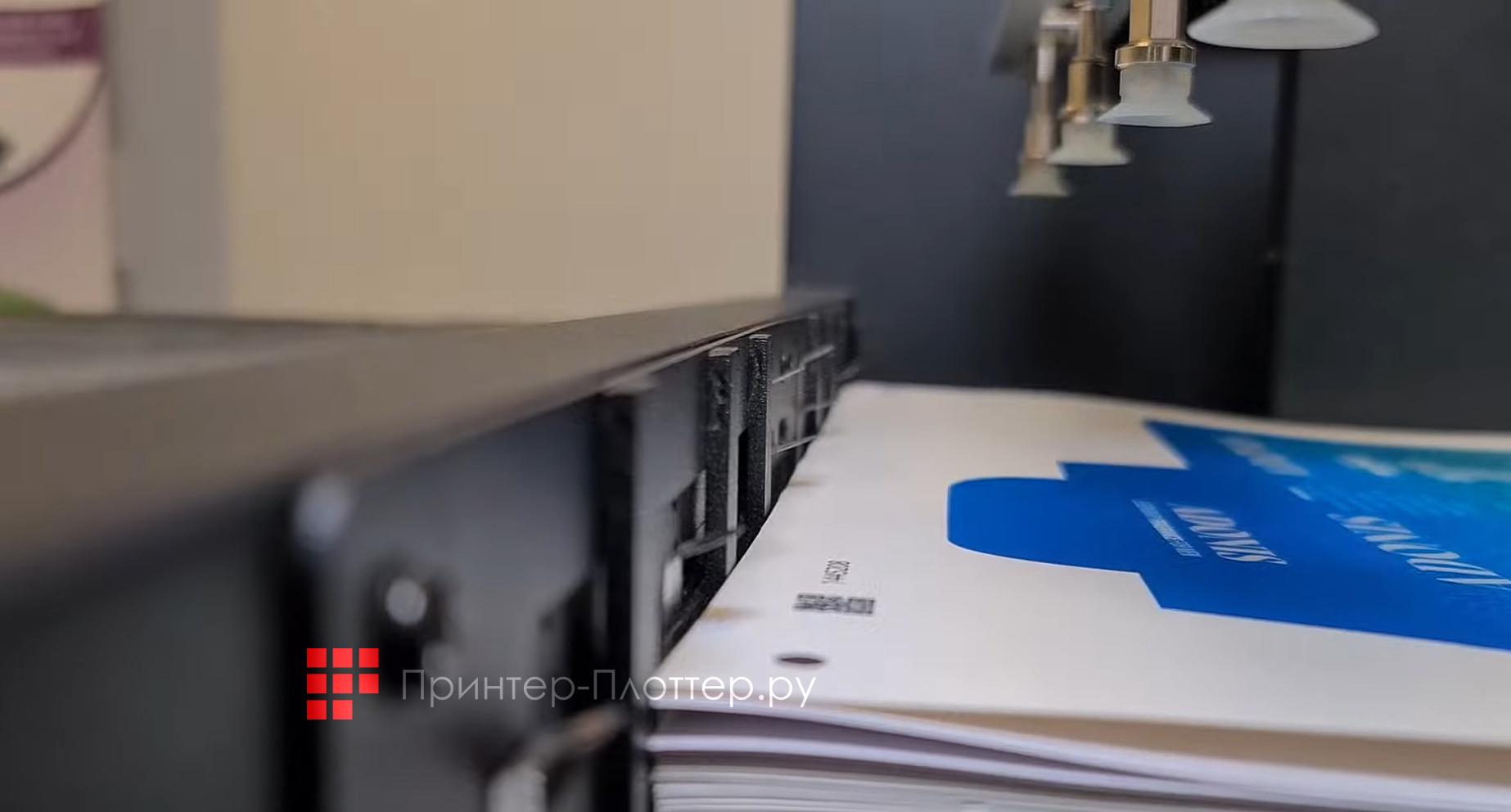

Передовая технология AirBlade обеспечивает идеальную подачу за счет предварительного разделения листов в верхней части стопки, когда укладчик поднимается для подачи следующего листа. Укладчик большой емкости оснащен четырьмя пневматическими всасывающими устройствами для материала. Листы можно размещать как в книжной, так и в альбомной ориентации.

Форсунка с воздушным импульсом возвращает неправильно поданные листы обратно в стопку. Возврат осуществляется путем последовательности ударов импульсным воздушным потоком по верхнему листу, когда укладчик опускается, чтобы повторно уложить лист.

Сбоку от податчика расположен пневматический центр управления, обеспечивающий полный контроль над производством, хранением и подачей воздуха для вакуумных и пневматических функций.

Эффективно и надежно

Устройство автоматически подает листы на резку, с помощью камеры CCD с высоким разрешением сканирует регистрационные метки и считывает QR-код для идентификации и автоматического извлечения соответствующего файла резки из библиотеки ColorCut Pro. Аппарат может резать и биговать каждый отдельный лист заданное количество раз для всей стопки носителей в податчике. При наличии смешанной партии каждая работа выполняется точно, эффективно и надежно.

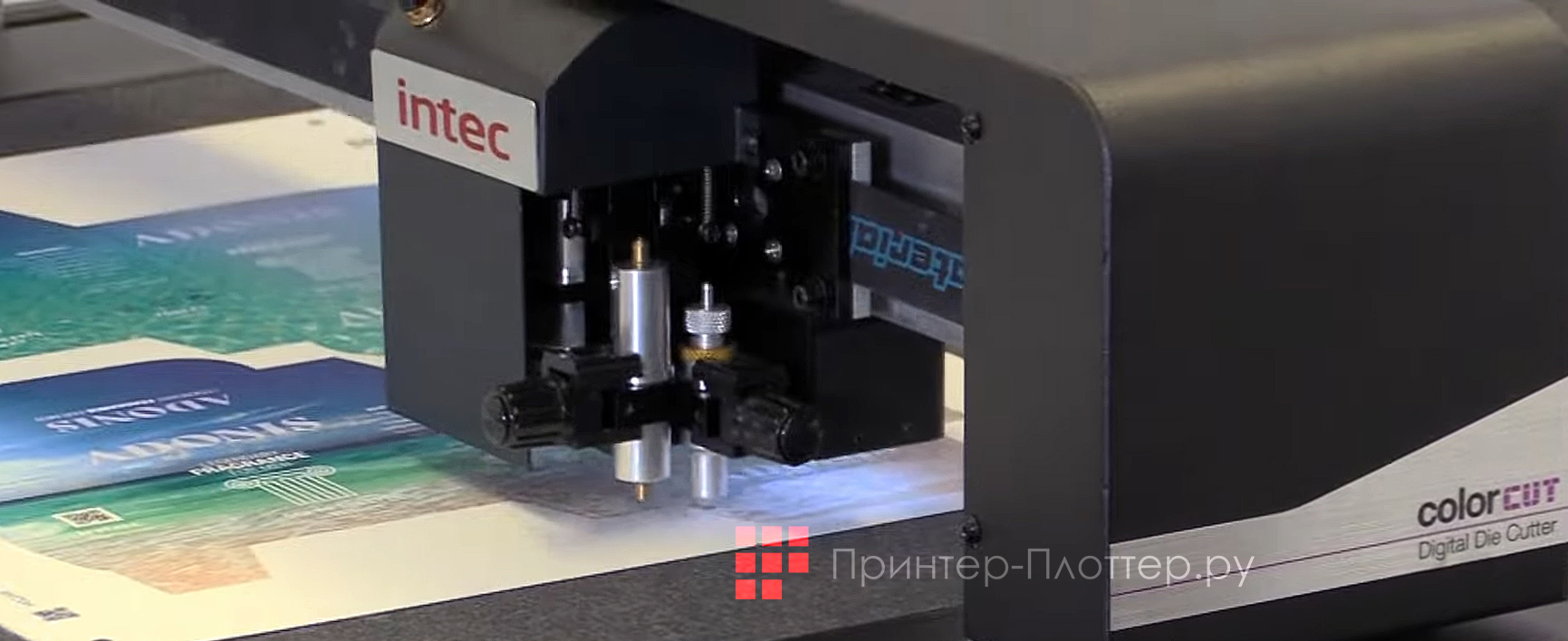

Сдвоенная инструментальная головка

Режущие и бигующие инструменты работают независимо друг от друга, сокращая время работы, повышая производительность и предоставляя возможность задавать различные скоростные режимы для смешанной или многоскоростной резки и биговки.

Режущий инструмент поставляется с набором лезвий для работы с широким спектром материалов, от этикеток до картона толщиной до 1000 микрон.

Двусторонний биговальный инструмент дает возможность выбора широкой или узкой складки, назначения нескольких складок в программном обеспечении ColorCut Pro. Это облегчает биговку сложных поверхностей.

Двухзонный вакуумный прижим

Отпечатанные листы надежно удерживаются на движущейся конвейерной ленте, фетровом коврике для резки с помощью мощного вакуума, создаваемого высокоскоростным насосом мощностью 750 Вт (входит в комплект). Стол для резки оснащен двумя зонами всасывания, и система надежно удерживает на месте даже сложные материалы.

Преимущества INTEC ColorCut FB9000PRO

• Полностью готовое, доступное по стоимости решение
• Коврик для непрерывной резки с идеальной износостойкой поверхностью
• Настройка автоматического процесса и непрерывная работа в течение всего дня

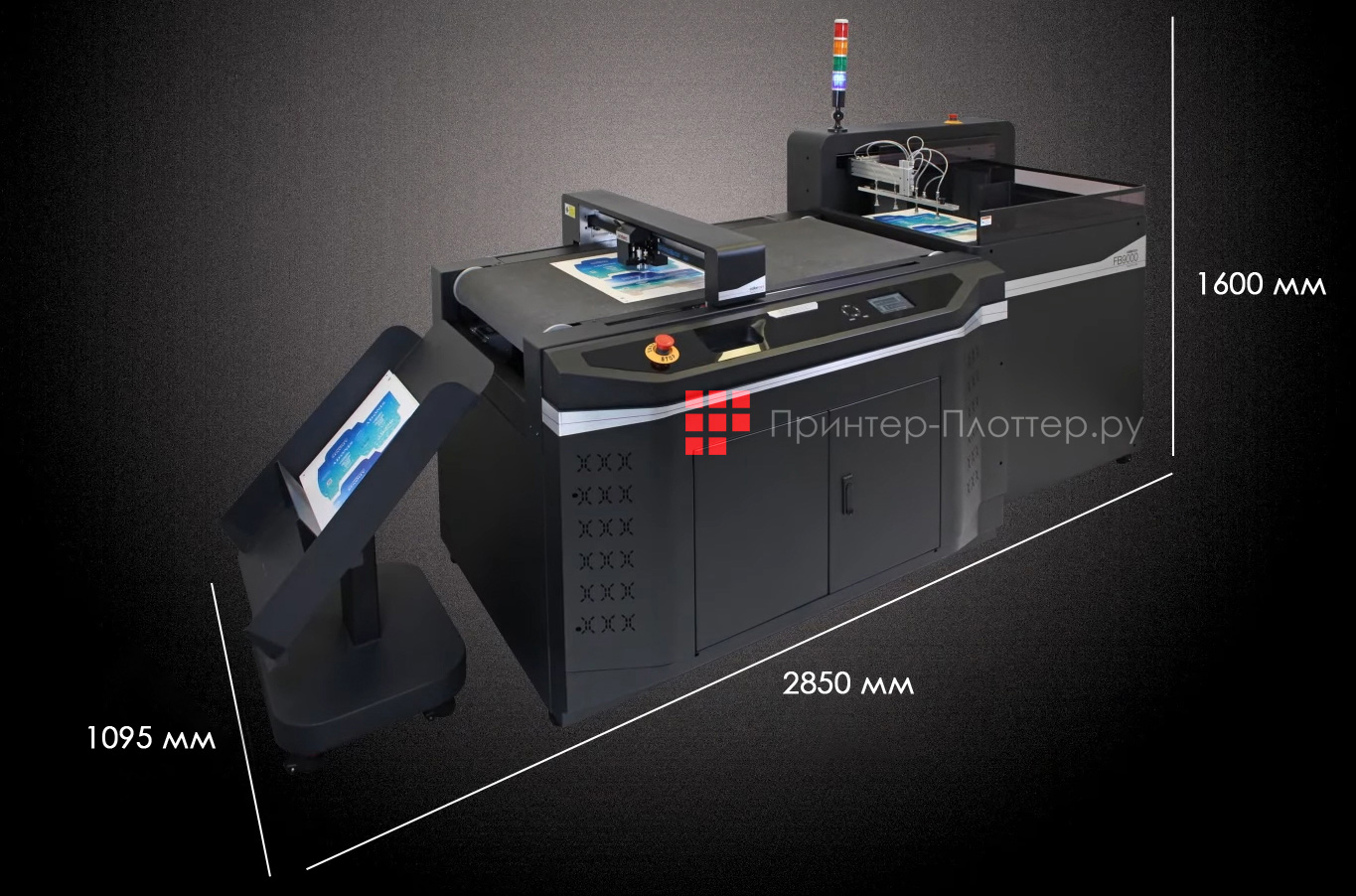

• Компактный размер

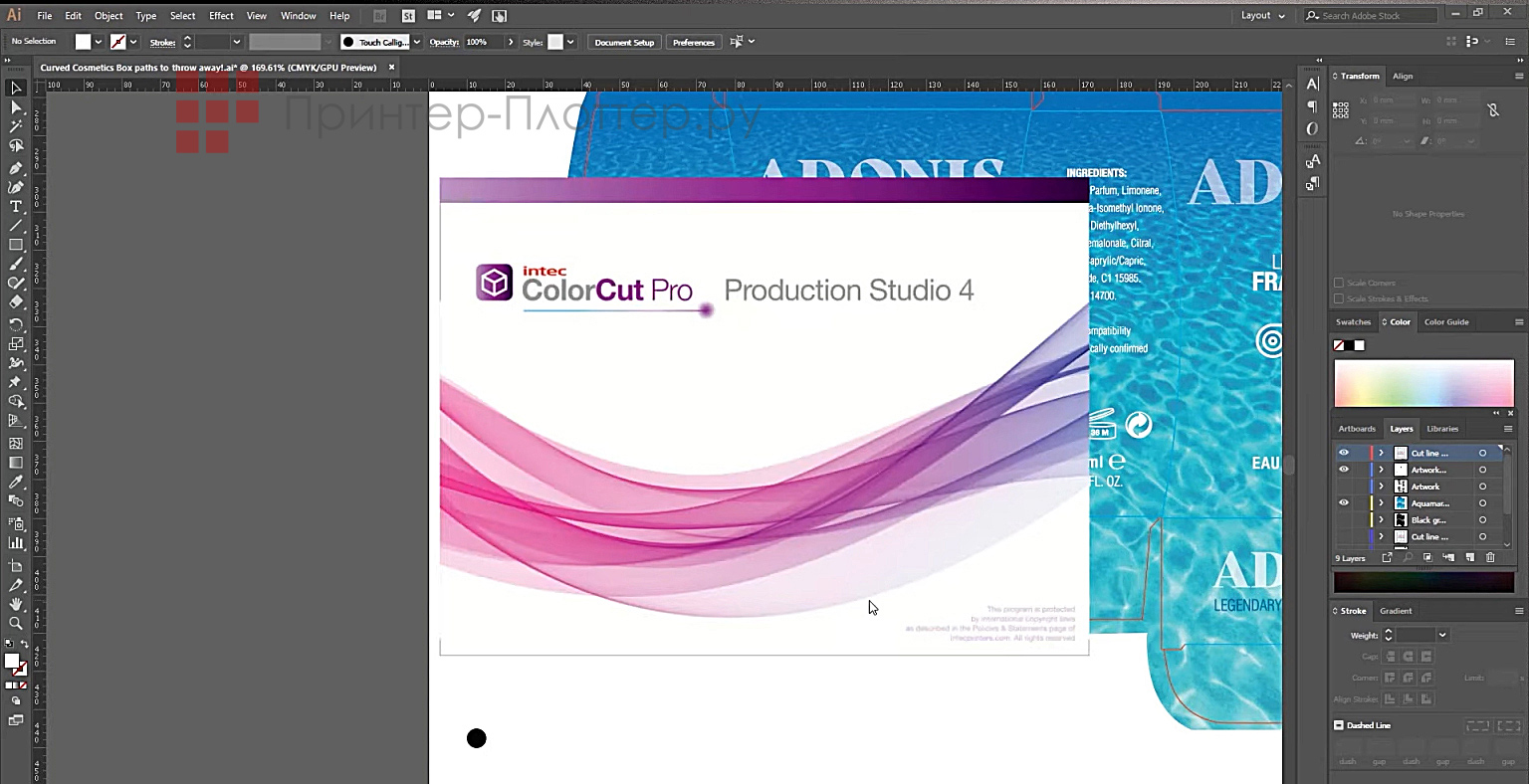

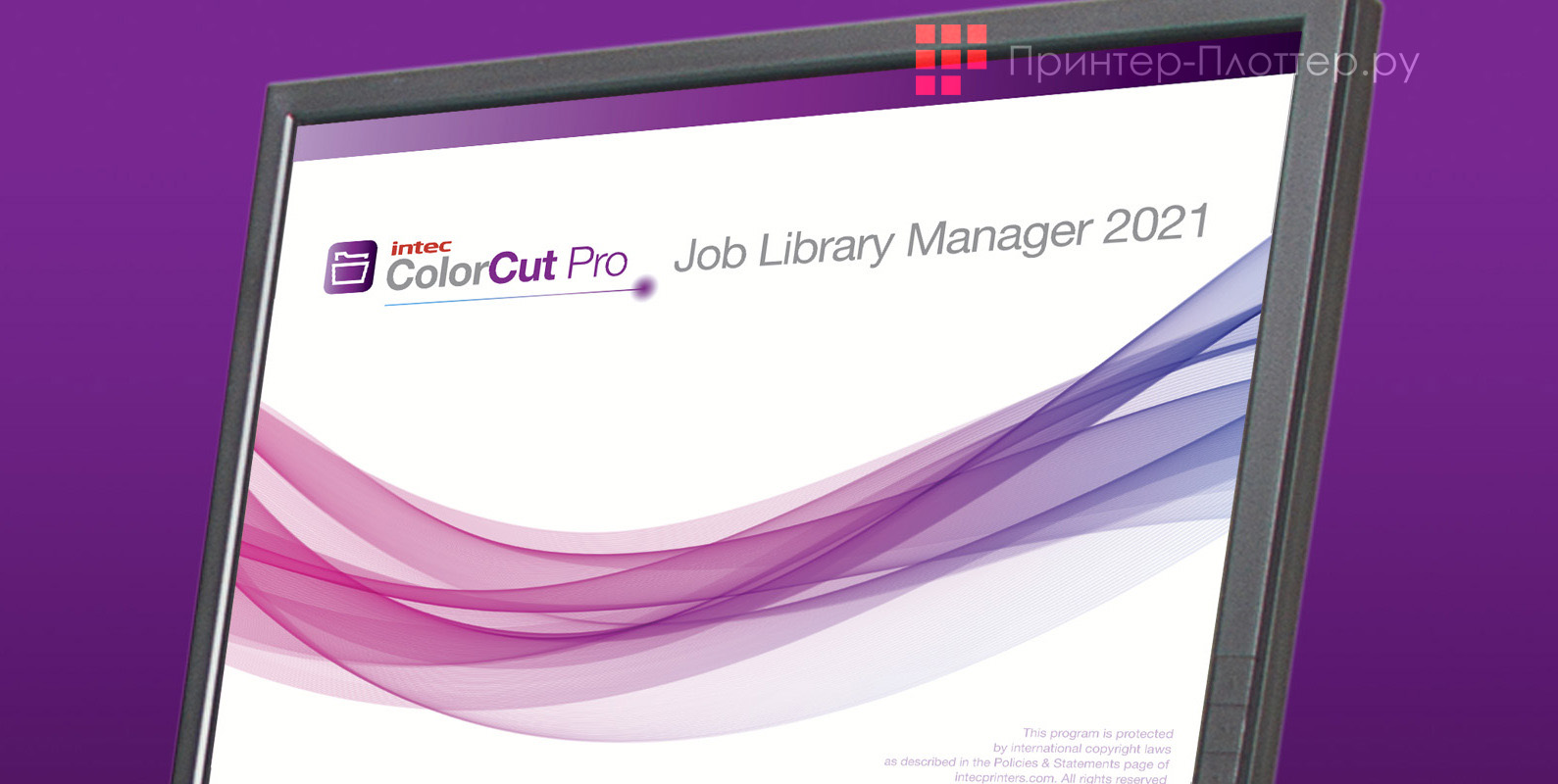

Программное обеспечение ColorCut Pro

В комплект поставки плоттера INTEC ColorCut FB9000PRO входит ПО ColorCut Pro, которое полностью интегрируется с ведущими пакетами для рисования: Adobe Illustrator и CorelDRAW. Это автономное приложение с плагином, которое можно установить на удаленных компьютерах в любом месте для выполнения контурной резки бумаги и синтетических материалов.

ColorCut Pro считывает линии векторных изображений через оптический датчик, который извлекает соответствующие линии реза из библиотеки заданий сервера. Функция SmartMarks гарантирует безупречное совмещение. ColorCut Pro обеспечивает комплексный контроль над всем процессом резки и биговки, давая пользователю возможность вносить изменения в линию реза на лету.

Творческим работникам это программное обеспечение помогает в создании файлов резки со штрих-кодами или QR-кодами с соответствующими номерами заданий в качестве неотъемлемой части дизайна, для мгновенного распознавания заданий и поиска нужных файлов. Тем, кто занимается вырезанием готовой печатной продукции, библиотека заданий ColorCut дает возможность загружать ранее подготовленные файлы резки в свой рабочий процесс без необходимости запускать Adobe Illustrator или CorelDRAW. Данная возможность, как правило, используется на производстве, удаленном от студии дизайна. Процесс может быть оптимизирован при использовании дополнительной серверной станции.

Контурная резка с помощью ColorCut Pro

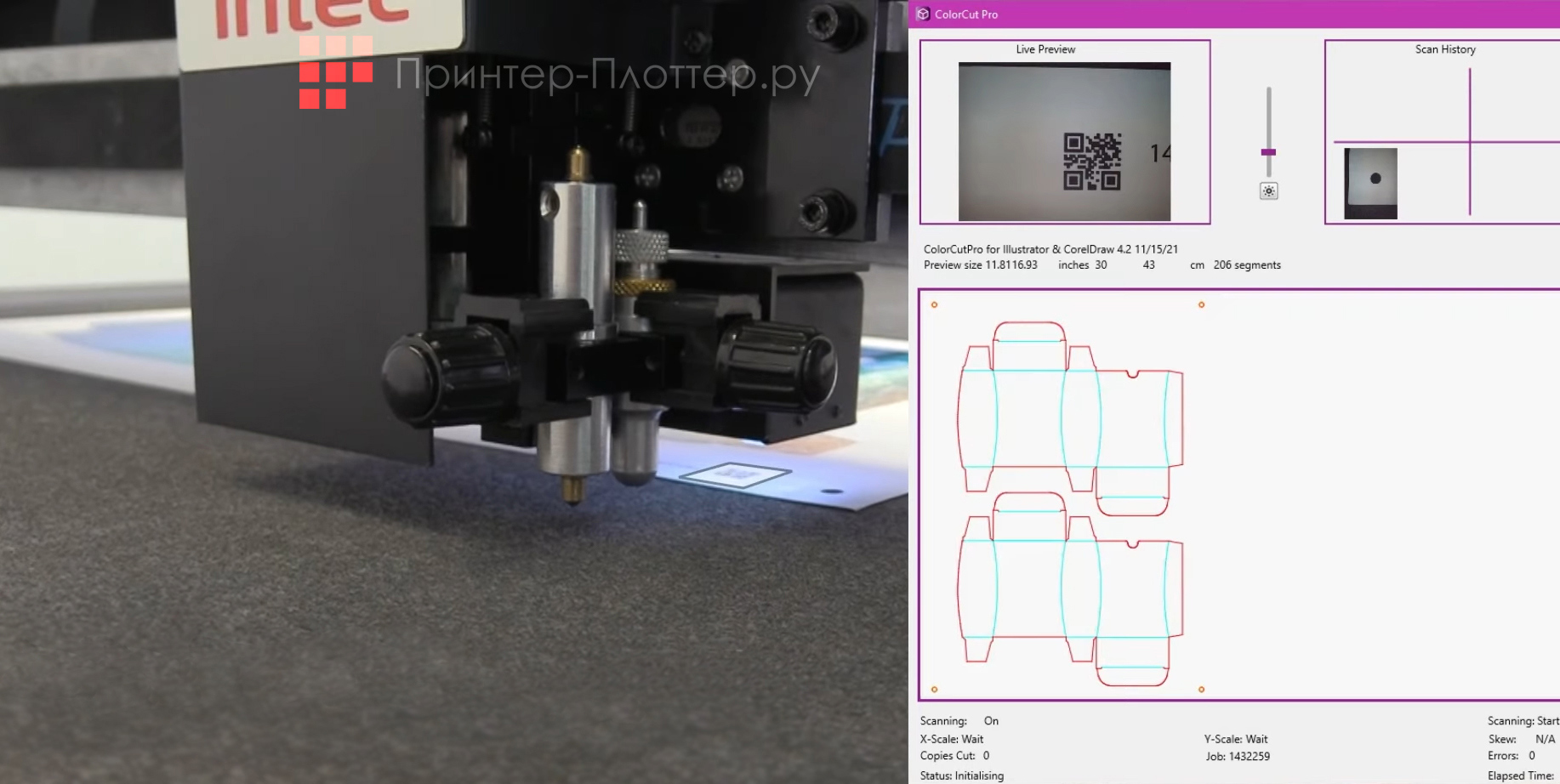

Встроенная камера считывает сгенерированный QR-код на каждом печатном листе и извлекает соответствующий файл резки из библиотеки заданий ColorCut Pro. Пользователь может ввести номер задания, чтобы извлечь нужный файл резки (в случае необходимости удаления QR-кода с дизайна).

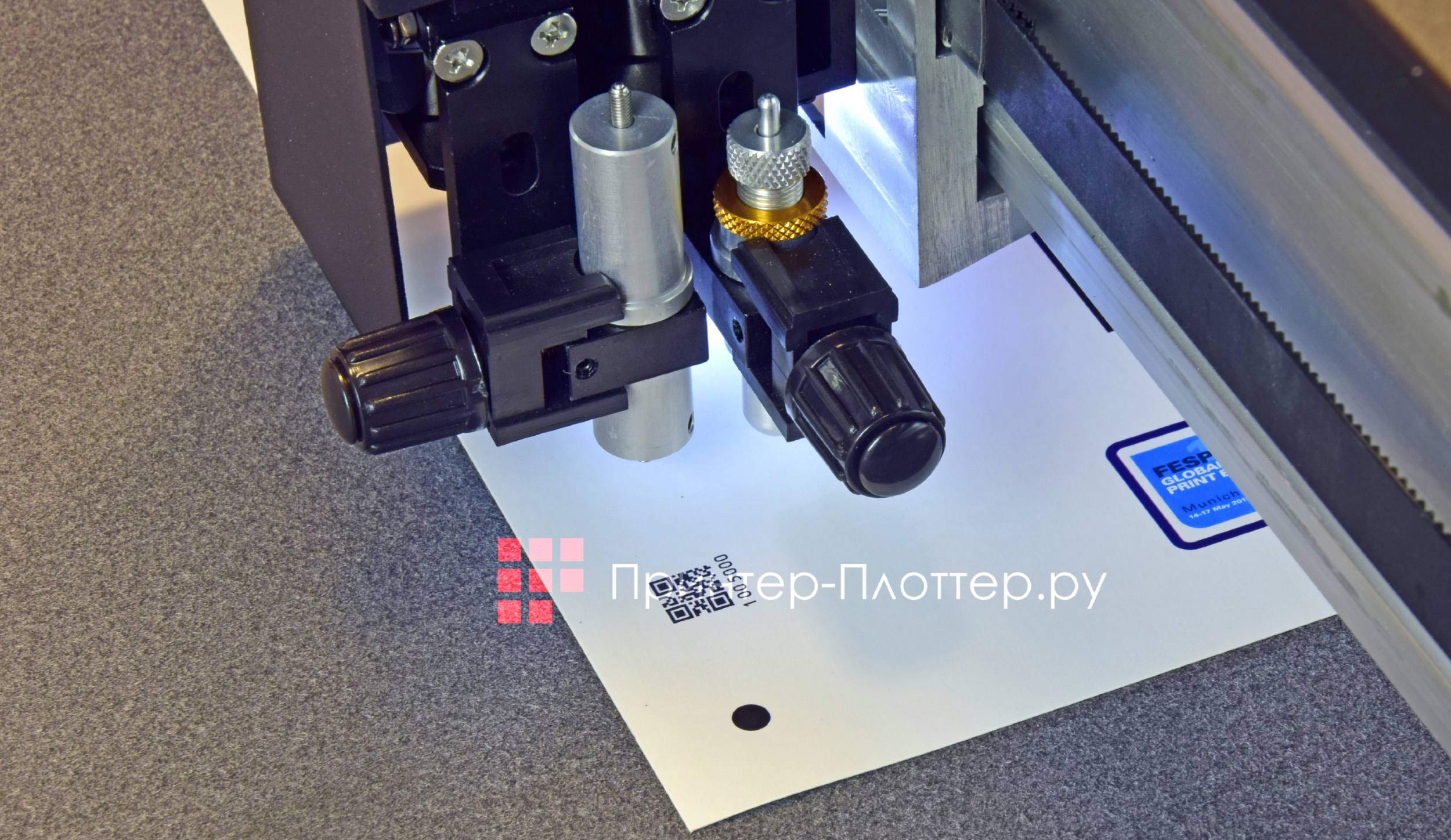

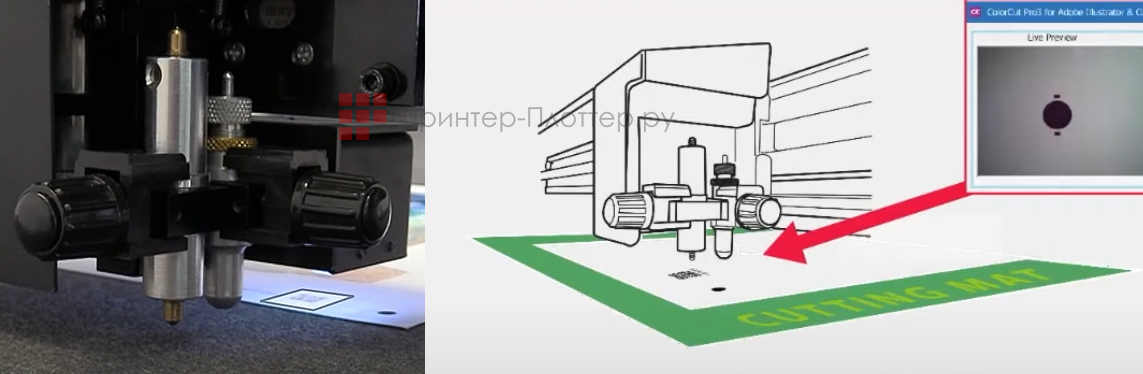

Камера считывает регистрационные метки для обеспечения точности позиционирования. Расширенные функции компенсируют перекос печати или перекос позиционирования для обеспечения точного совмещения реза.

Ориентируйте датчик и нажмите «Пуск». Как только режущая головка оказывается на первой регистрационной метке и установлена исходная точка, датчик плоттера автоматически обнаруживает 2-ю, 3-ю и 4-ю регистрационные метки листа и компенсирует любые ошибки масштаба, перекоса или положения — резка после этого автоматически запустится.

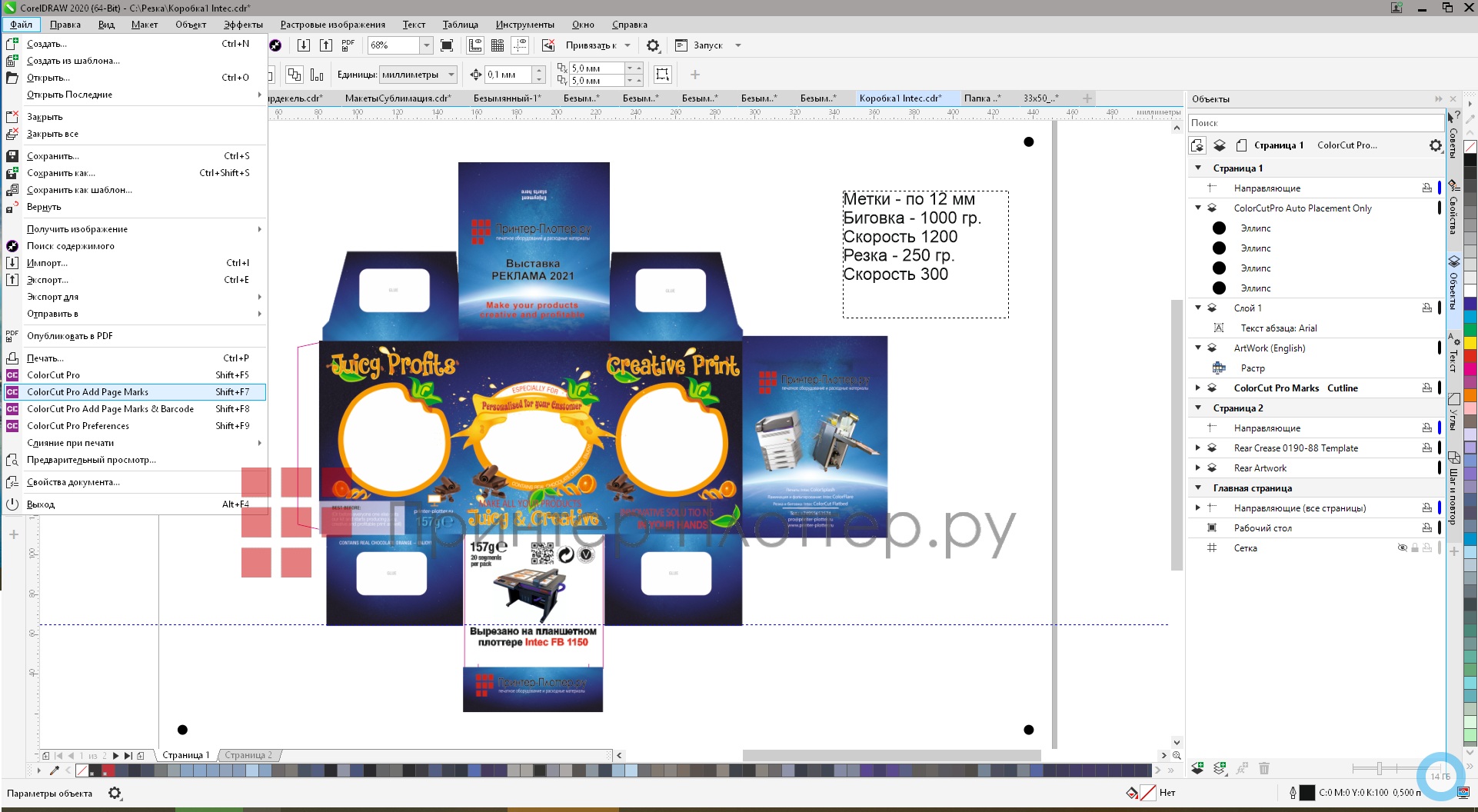

Особенности ПО ColorCut Pro

• Не нужно осваивать новые графические и дизайнерские программы
• ColorCut Pro принимает векторные линии непосредственно из Adobe Illustrator и CorelDRAW
• Идентификация цвета линии
• База данных материалов / задач
• Управление скоростью и усилием режущего инструмента с помощью цвета SmartLine
• Режим производительности дает возможность выполнять несколько операций резки
• Создавайте и назначайте QR-коды заданиям, сохраняя файл резки в библиотеке заданий для последующего извлечения
• Плагин для добавления регистрационных меток и QR-кодов для Adobe Illustrator и CorelDRAW
• Резка с регистрационными метками или без них
• Настраиваемое положение регистрационной метки
• Автоматическая калибровка датчика
• Высокая устойчивость к изменению яркости для цветных носителей или белых меток на темной бумаге
• Программное обеспечение автоматически настраивает масштаб печати, перекос или ошибки положения — до 5 мм
• Автоматическое отключение вакуума после резки
• Приложение работает с миллиметрами и дюймами
• Рабочий интерфейс может быть независимым от графической / дизайнерской программы пользователя

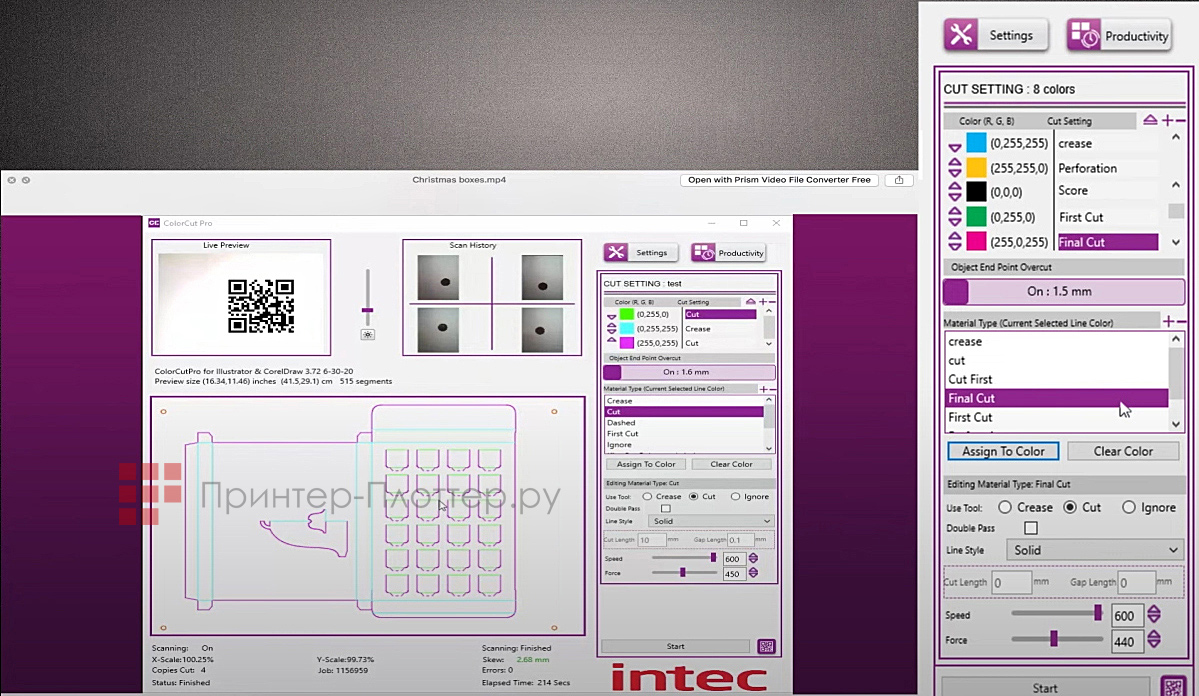

Функционал Color Cut Pro

Будучи полностью интегрированным с Adobe Illustrator и CorelDRAW, Color Cut Pro дает пользователям возможность повторно открывать иллюстрации, требующие редактирования. После редактирования нужно только создать новый файл резки и его данные одним нажатием клавиши.

Распознавание цвета. Работая с векторными линиями в дизайне, можно настроить процессы резки / биговки, используя разные цвета линий. Эта функция распознает цвета и дает возможность устанавливать типы операций и последовательность по цвету.

Контроль производительности. На рабочем столе одновременно может быть размещено несколько листов, а Color Cut Pro может быть настроен на поиск каждого листа и его резку, что повышает производительность.

База данных материалов. Можно назначить инструмент: резка или биговка, а также скорость и давление инструмента для каждого вида работы или используемого материала. Это обеспечивает точное и корректное управление процессом выполнения каждой задачи. Настройки могут быть сохранены, чтобы пользователи могли быстро и легко вспомнить их для будущих заданий.

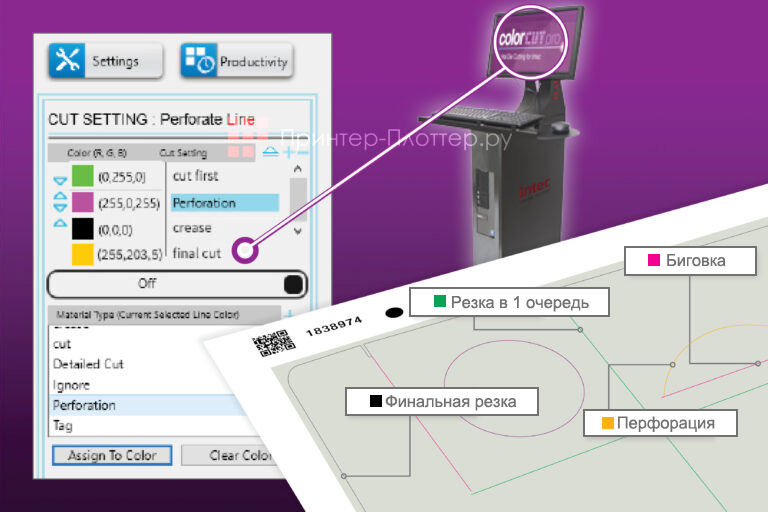

Smart Line control. Нет необходимости рисовать линии разных типов, например пунктирные или сплошные. Все, что требуется — это использовать сплошную векторную линию. Задавая линии определенных цветов, ColorCut Pro можно использовать для обозначения каждой задачи линией соответствующего цвета: красный — для разрезания, синий — для перфорации, зеленый — для биговки и т.п.

Для сложных конструкций можно изменить последовательность и порядок резки, например: вырезать все пазы для подвешивания в качестве первой задачи, перфорировать отверстие выдачи в качестве второй задачи, выполнить биговку или вырезать внешнюю форму в качестве конечной задачи и т. д. Эту функцию можно использовать, если готовый предмет должен оставаться внутри листа — просто установите задачу окончательного вырезания, чтобы она содержала небольшие «метки», чтобы удерживать дизайн на месте.

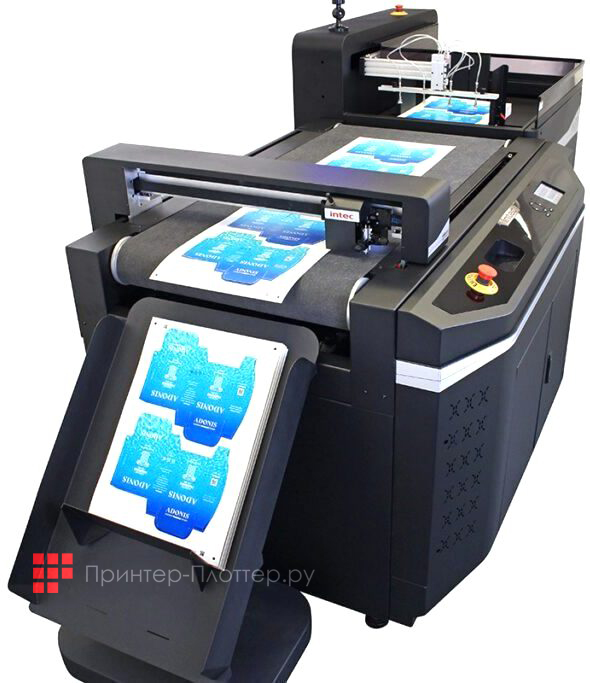

Купить INTEC ColorCut FB9000PRO
