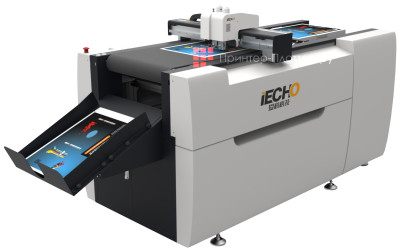

Режущий плоттер iECHO PK-0604 Plus (iECHO PK0604 Plus)

Описание iECHO PK-0604 Plus

Оснащенный целым набором различных инструментов, планшетный режущий плоттер iECHO PK-0604 Plus является экономичной и полностью автоматизированной системой для резки, надсечки, биговки и маркировки листовых материалов форматом до 600 x 400 мм и толщиной до 6 мм. Устройство оборудовано специальным транспортным конвейером и вакуумным механизмом подъема листов материала из стопки и их подачи в зону резки.

Этот компактный станок с интеллектуальными функциями — оптимальное решение для оперативного производства полиграфической продукции небольшими тиражами по индивидуальному заказу. Соответствуя высоким требованиям современных производств, плоттер прекрасно подойдет компаниям, работающим на рынке рекламы, POS-материалов и упаковки.

Области применения

• Этикетки, наклейки, ярлыки, логотипы, автовинил
• POS-материалы (наклейки, этикетки, шелфтокеры, стопперы, вобблеры, ценники, диспенсеры, декоративные магниты, бирки)
• Упаковка, выставочные образцы
• Полиграфическая продукция (брошюры, флаеры, папки, открытки)
• Дорожные и предупреждающие знаки, знаки безопасности
• Приборостроение (гибкие клавиатуры, панели приборов, шильды)
• Рекламные материалы (мобильные стенды, плакаты, баннеры, вывески)

Особенности

Возможность применения осциллирующего инструмента EOT делает iECHO PK-0604 Plus уникальным режущим плоттером с максимальным спектром обрабатываемых материалов.

Сочетание функций интеллектуальной резки, биговки и рисовки даст широкий простор творческому процессу.

• Вырезание этикеток любой формы
• Фигурная резка и биговка картона любого типа

Функция самонаклада дает возможность автоматически резать листы прямо из стопки. Готовая продукция после раскроя складывается в коллектор.

Конструкция плоттера и блок электроники

Механизм плоттера iECHO PK-0604 Plus защищен стальной рамой, усиленной несколькими поперечинами для повышенной жесткости корпуса и более точной обработки.

Электронная часть станка расположена исключительно компактно и удобно для обслуживания. Весь блок собран в соответствии со всеми международными требованиями к промышленной электропроводке.

Система высокоточного автоматического позиционирования

CCD-камера высокой четкости обеспечивает точное позиционирование различных материалов в автоматическом режиме и прецизионную контурную резку, предотвращая тем самым проблемы, обусловленные человеческим фактором. Машина осуществляет автоматическую резку по контуру, решая проблемы, такие как ручное позиционирование и учет деформации материала.

Система резки по штрих-коду

Функция сканирования штрих-кода обеспечивает быстрый старт рабочих операций. Благодаря этой функции обработка материалов производится в автоматическом режиме, не требуя внимания оператора. Система по завершению предыдущего задания на основании данных, полученных из штрих-кода, считываемого специальной камерой, загружает следующий файл раскроя. Таким образом, благодаря сокращению количества простоев за счет автоматизации обработки заданий увеличивается общая производительность оборудования.

Функция автоматической остановки каретки

Для безопасности пользователя от возможной травмы и рабочего инструмента от контакта с материалом на каретке плоттера установлены инфракрасные датчики, реагирующие на возникающее препятствие. В случае реакции датчиков на помехи каретка автоматически прекращает движение и плоттер приостанавливает работу до устранения.

Эта система позволяет обойтись без дополнительных устройств для защиты оператора (например, ограждений) и избежать повреждения инструмента и всего инструментального блока.

Автоматическая подача материала

Полностью автоматическая система листовой подачи существенно повышает производительность и делает рабочий процесс наиболее эффективным. Сразу после завершения задания автоматический конвейер очень аккуратно укладывает обработанный материал в приемный лоток.

Полностью автоматическая подача материала делает производство более эффективным.

Обрабатываемые материалы

Автоматическая интеллектуальная режущая система iECHO PK-0604 Plus способна работать с различными материалами:

• самоклеящаяся пленка и винил;
• синтетическая бумага;
• картон разных типов;
• световозвращающие материалы.

Инструменты для резки

В комплектации плоттер имеет все необходимые инструменты для резки насквозь, надсекания и бигования материала. Осциллирующий нож дает возможность работы с гофрокартоном, микрогофрокартоном, пенокартоном.

Универсальный режущий инструмент

Предназначен для резки насквозь материалов толщиной до 5 мм. Использование флюгерных ножей позволяет выполнять обработку на максимальной скорости. Подпружиненный прижимной колпачок позволяет вырезать даже очень мелкие детали.

Биговальный инструмент

Инструмент предназначен для нанесения прямолинейных бороздок в местах будущих сгибов и последующего складывания плоской заготовки в объемное изделие. Подходит для картона, гофрированного картона, тонких гибких пластиков и других легко продавливающихся материалов. Резка картона осуществляется вдоль и поперек волны гофры без разрывов и повреждения верхнего слоя. Для разных материалов используются разные биговальные ножи (колеса). Колеса для бигования просто защелкиваются в держателе, что позволяет очень быстро менять одно колесо на другое. Доступно 4 вида биговальных роликов.

Инструмент для надсечки

При обработке винила и, особенно, при выполнении надсечки необходима безупречная точность глубины резки. Настраиваемое давление инструмента позволяет точно надрезать пленку без повреждения лайнера.

Электрический осциллирующий инструмент

Виброинструмент, работающий от электропривода, идеально подходит для сквозной резки мягких и среднеплотных материалов: гофрированного и пенокартона, уплотнительных материалов. Высокая частота колебаний позволяет работать на высоких скоростях и существенно увеличить производительность. С помощью специального лезвия возможна резка заготовок толщиной до 50 мм. Амплитуда ножа составляет 1 мм

Система управления iBrightCut

В комплект поставки iECHO PK-0604 Plus входит мощное программное обеспечение iBrightCut. Данное ПО обладает всем необходимым функционалом для эффективной работы:

• разработка шаблонов;
• минимизация риска повреждения рабочей поверхности;
• преобразование данных;
• автоматическая маркировка и редактирование выходных изображений.

Система управления Powermaker помогает оптимизировать использование материала и сократить нерациональные отходы. Программа CutterServer обеспечивает стабильность работы плоттера.

Библиотека материалов

В ПО iBrightCut встроена обширная библиотека материалов, использующихся в различных отраслях промышленности. Библиотека материалов включает в себя данные материалов и параметры их резки. В зависимости от материала, пользователи могут найти подходящие инструменты, лезвия и параметры обработки. Библиотека материалов может быть индивидуально расширена пользователем. Для последующей работы пользователи могут ввести новые данные о материалах и лучшие методы резания.

Графический редактор

Мощный графический редактор включает функции САПР, которые обычно используются в индустрии наружной рекламы и упаковки. С iBrightCut пользователи могут редактировать файлы и создавать новые проекты.

iBrightCut обладает мощным функционалом при простоте управления. Оператор может узнать все возможности iBrightCut в течение 1 часа и научиться умело использовать их в течение 1 дня.

Управление заданиями

Пользователи могут задавать порядок выполнения работ, проверять предыдущие списки и получать историю выполненных заданий.

Функции контроля

• Отслеживание и корректировка траектории резания
• Возможность задать кратчайший путь движения инструмента
• Программирование позиции парковки каретки после завершения выполнения задания
• Программирование отключения вакуума после завершения выполнения задания

Удаленный сервис CutterServer

Программа управления CutterServer собственной разработки компании iECHO гарантирует стабильную работу раскройного комплекса на протяжении длительного времени. По мере совершенствования этого программного обеспечения пользователям доступно обновление до более современной версии.

Предусмотрена возможность воспользоваться быстрыми онлайн сервисами, такими как:

• удаленная диагностика неисправностей: пользователь может получить помощь от инженера через сеть;
• удаленное обновление системы: пользователи могут обновлять версию ОС через удаленный сервис.

Дополнительные возможности

Для обеспечения максимального удобства пользователь может самостоятельно устанавливать вспомогательные иконки быстрого доступа. По завершении задачи режущая головка может быть установлена в нужное положение. Предусмотрена возможность задать режим, при котором по окончании работы компрессор будет закрываться автоматически.

Программное обеспечение, которым комплектуется iECHO PK-0604 Plus, легко согласуется с другими программными пакетами благодаря функции преобразования данных. Это оборудование дает предприятиям возможность отказаться от малоэффективного ручного труда и перейти на новый производственный уровень.

Купить iECHO PK-0604 Plus

Магазин Принтер-Плоттер.ру является официальным поставщиком продукции iECHO. В магазине вы можете купить iECHO PK-0604 Plus на выгодных условиях — звоните или напишите нам.

Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
