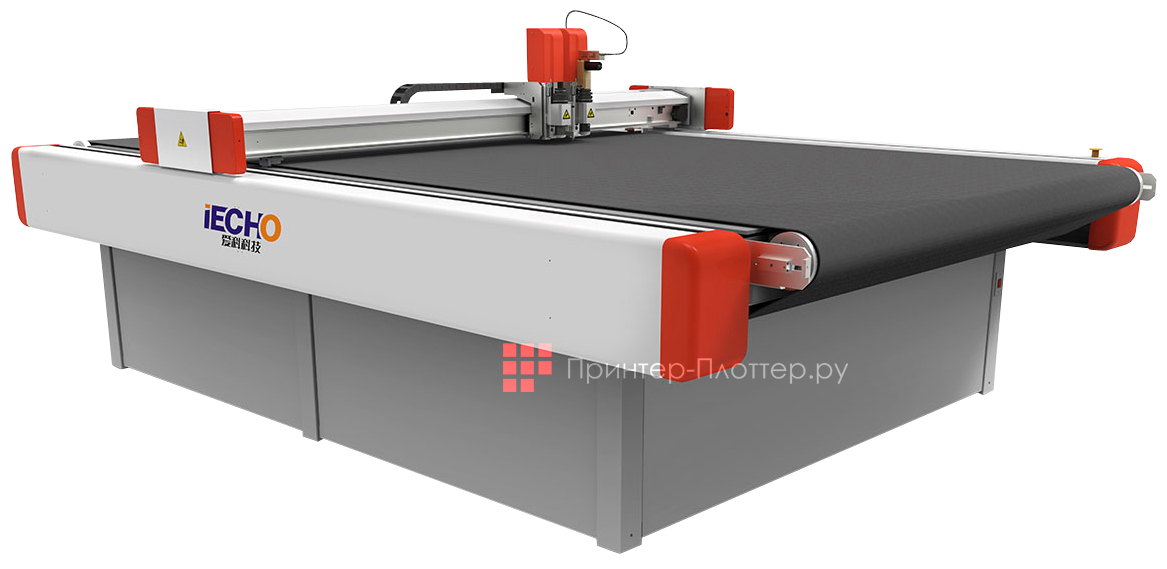

Режущий плоттер iECHO BK-2011 (iECHO BK2011)

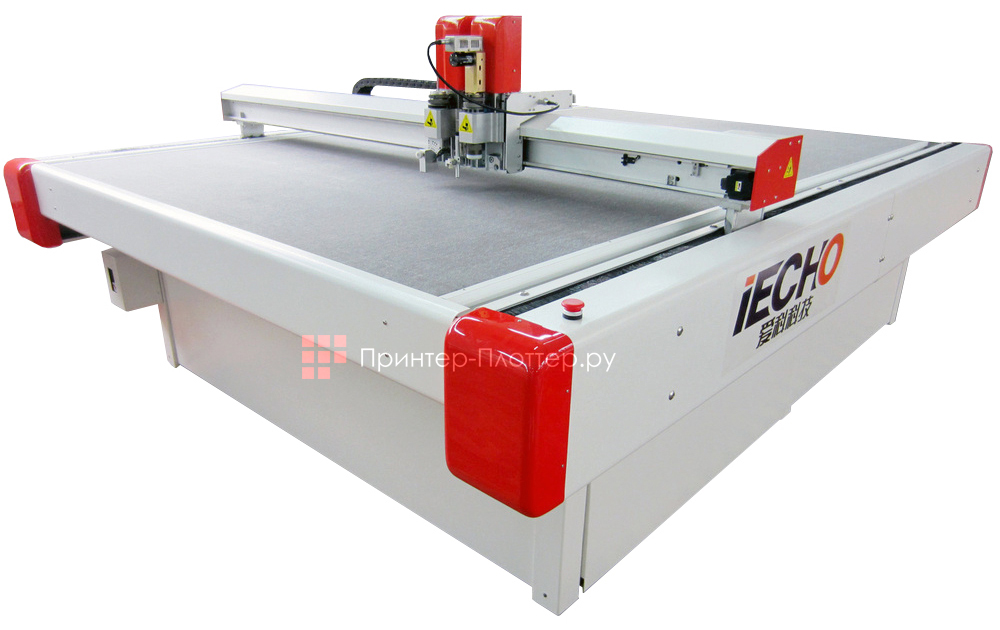

Описание iECHO BK-2011

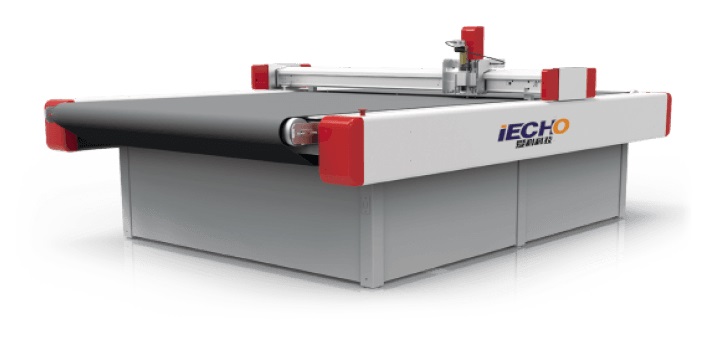

Универсальный режущий плоттер iECHO BK-2011 представляет собой цифровую автоматическую систему скоростной резки для использования в различных производственных отраслях. Устройство может с высочайшей точностью осуществлять надсечку, фрезерование, перфорацию, нанесение маркировки, черчение и сквозную резку. iECHO BK-2011 — это интегрированное решение для изготовления прототипов и коротких тиражей.

Машина оснащена однозонным вакуумным столом с акриловой столешницей, оборудована зубчато-ременной передачей.

Области применения

Спортивные товары

iECHO BK-2011 поддерживает потребности индустрии спортивных товаров, эффективно и точно разрезая неметаллические подложки (углеродное волокно, стекловолокно, полиэтилен и другие материалы).

Упаковка, интерьерная и наружная реклама

Высокоскоростной фрезерный шпиндель позволяет изготавливать панели из акрила, алюминия, гофрированного и сотового пластика, полипропилена, ПВХ и других твердых материалов. Плоттер осуществляет качественную резку и биговку гофрированного картона.

Уплотнение

Система цифровой резки может заменить традиционную высечку при изготовлении уплотнительных прокладок из большого спектра материалов.

Автомобильная индустрия

Система резки iECHO BK-2011 — отличное решение для производства автомобильных аксессуаров, изготавливаемых из кожи, текстиля, ПВХ и многих других материалов.

Композитные материалы

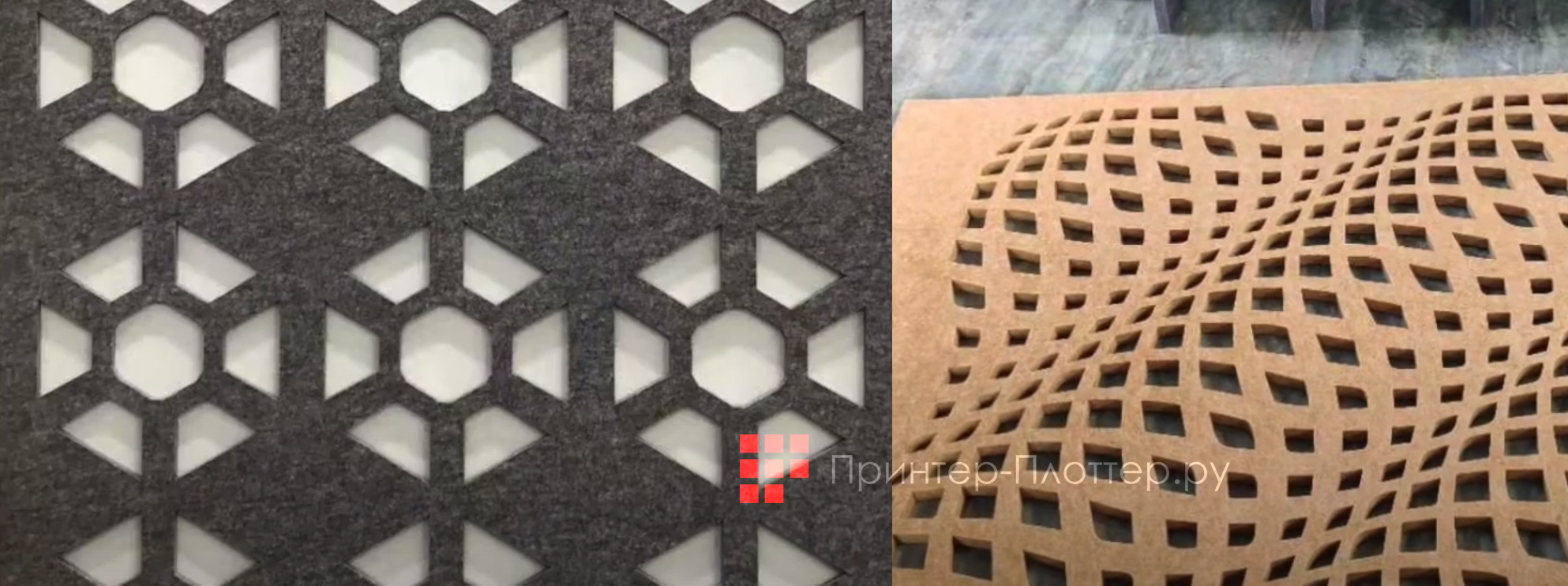

iECHO BK-2011 может имитировать художественную роспись, ажурную резку и другие методы обработки композитных материалов, особенно для нестандартных форм и рисунков. Плоттер практически исключает длительное ручное рисование и ручную резку. Чем сложнее задача, тем больше преимуществ в производительности и точности с помощью iECHO BK-2011.

Одежда и текстиль

Система резки iECHO BK-2011 хорошо подходит для нужд швейных и текстильных производителей. Машина используется для разработки продукта или изготовления высококачественной специальной одежды. Комбинация инструмента PRT и головки PPT плюс автоматическая загрузка материала с помощью контроля кромки обеспечивает большую гибкость и универсальность.

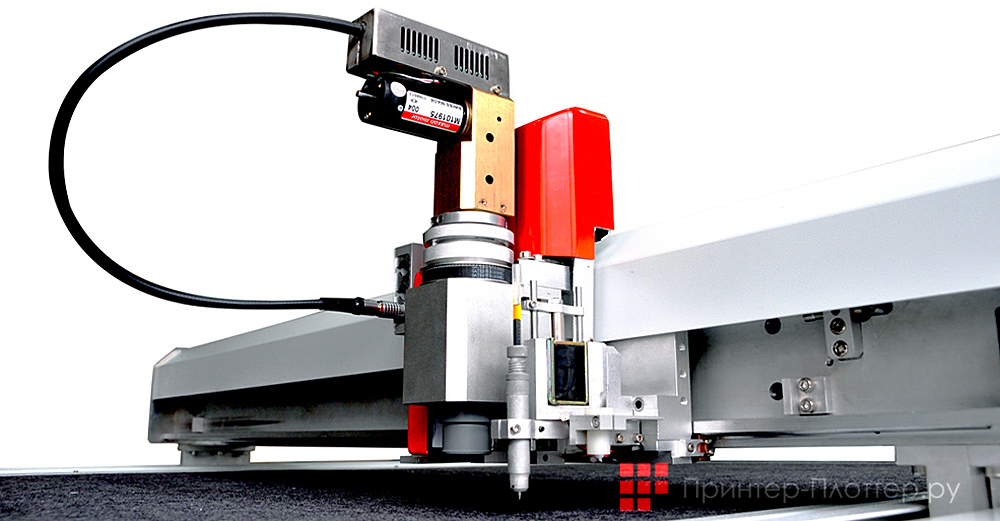

Преимущества плоттера

• Бюджетное решение небольшого формата
• От одного до двух инструментов на каретке
• Скорость резки до 1 метра в секунду
• Возможность резки листовых и рулонных материалов
• Подетальная резка крупногабаритных материалов
• Мощная вакуумная помпа с возможностью регулировки силы прижима
• Система безопасности Safety Device

Особенности

• Совместимость с большинством программ для проектирования и возможность перехода от ручной резки к высокоскоростному цифровому крою
• Оптимальное решение по раскрою различных материалов в индустрии упаковки и рекламы
• Идеальный инструмент для производства лекал, раскроя пленок, резины, меха, ковролина, подкладочных и нетканых материалов, сотового поликарбоната, картона, акрила, пластика, гофрокартона, различных тканей, кожи, кожзама и других материалов
• Благодаря автоматическому укладчику система эффективно поддерживает непрерывные производственные процессы
• Широкий выбор ножей и биговальных колес, позволяющих системе грамотно и точно начертить, разрезать, надрезать, отбиговать и нанести перфорацию
• Фирменная модульная концепция дает возможность оснастить систему нужными инструментами за несколько простых и быстрых шагов

Высокая производительность

Плоттер iECHO BK-2011 оснащен системой фиксации материала, которая повышает производительность и максимально сокращает потребление электроэнергии. Устройство может загружать заготовки в непрерывном режиме, эффективно выполнять протяженные задания, обрабатывать не только листовые, но и рулонные материалы, уменьшать трудозатраты. Система контроля глубины погружения режущего инструмента способствует уменьшению износа, повышает качество резки, поддерживает режим двухэтапного контроля подъема и опускания ножа, существенно уменьшает время процесса.

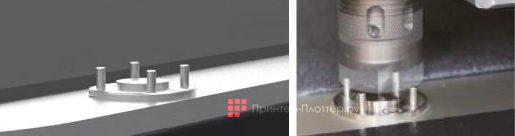

Механическая система автоматической инициализации инструмента

Глубина погружения режущего инструмента может контролироваться с высокой точностью благодаря автоматической системе инициализации инструмента с механическим датчиком. Данная функция обеспечивает:

• повышение качества резки за счет полного прорезания материала;
• минимизация риска повреждения рабочей поверхности;
• уменьшение износа режущего инструмента;
• сокращение рабочего цикла за счет исключения операций ручной настройки.

Скорость и точность обработки

В устройстве предусмотрена установка системы автоматического позиционирования. С помощью встроенной CCD-камеры обеспечивается точное положение инструмента и возможность контурной резки по реперным меткам. Благодаря этому можно избежать ошибок и учесть все особенности вырезаемого изображения. При раскрое тканей, трикотажа, нетканых материалов бесполезно использовать реперные метки для совмещения с контурами резки. В силу их свойств могут возникнуть погрешности. Данную задачу решает система Vision Cut. При раскрое натуральной кожи важно разместить крой так, чтобы максимально минимизировать отходы. В таких случаях используется HD projection system — система, которая проецирует контуры на поверхности заготовки.

Эффективность iECHO BK-2011

Клиренс плоттера дает возможность обрабатывать материалы толщиной до 50 мм. С помощью панели управления с сенсорным экраном задаются параметры глубины и скорости резания, происходит управление вакуумной системой, осуществляются подготовительные работы перед основной резкой, контролируются все рабочие процессы. Устройство вырезает самые сложные контуры с очень высокой точностью (0,1 мм).

Резка с максимальной точностью

iECHO BK-2011 может оснащаться различными интеллектуальными системами, обеспечивающими максимальную скорость и точность резки.

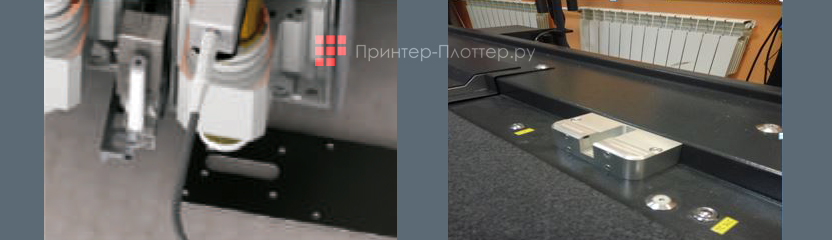

Автоматическая инициализация ножа (AKI)

С помощью оптического датчика системы автоматической инициализации осуществляется быстрая и точная настройка глубины реза. Система AKI автоматизирует процесс глубины погружения инструмента, что гарантирует прорезание материала насквозь без повреждения статичной подложки или ленты конвейера. Данная опция осуществляет прецизионный контроль глубины погружения с точностью до 0,3 мм, обеспечивая полное прорезание материала без риска повреждения рабочей поверхности.

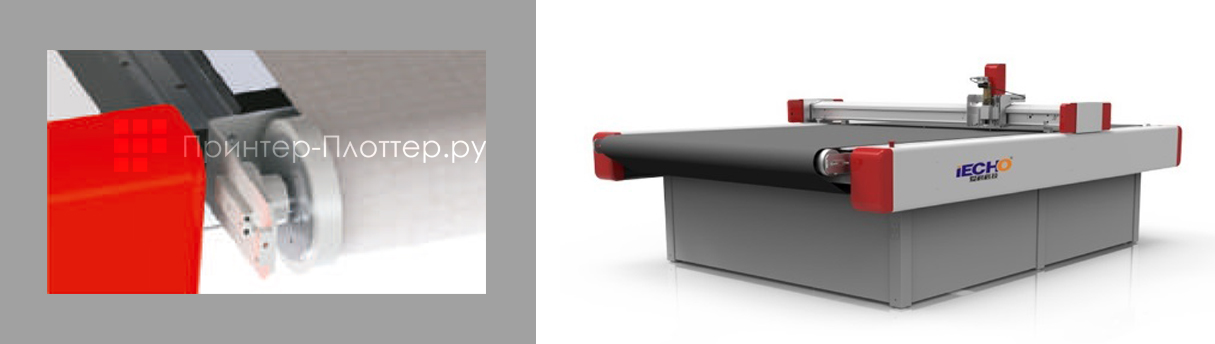

Конвейерная система подачи

iECHO BK-2011 может быть дополнительно оснащен интеллектуальной фунцией непрерывной резки. Конвейерная система обеспечивает подачу, резку и выгрузку готовых изделий. Система непрерывной подачи дает возможность разрезать длинные куски, экономя затраты и увеличивая производительность.

С помощью ленточного конвейера осуществляется:

• загрузка материалов в непрерывном режиме;
• эффективное выполнение протяженных заданий;
• сбор готовой продукции в условиях потока;
• обработка как листовых, так и рулонных материалов.

Подача может быть двух типов — пассивного и активного.

• Пассивная система. Рулонные материалы подаются на конвейер прямо с устройства подачи, которое оснащено валом подачи материала, дополнительным валом и механизмом натяжения материала.
• Активная система. Работа системы синхронизирована с конвейерной системой комплекса. В ней предусмотрен датчик петли и контроль кромки материала.

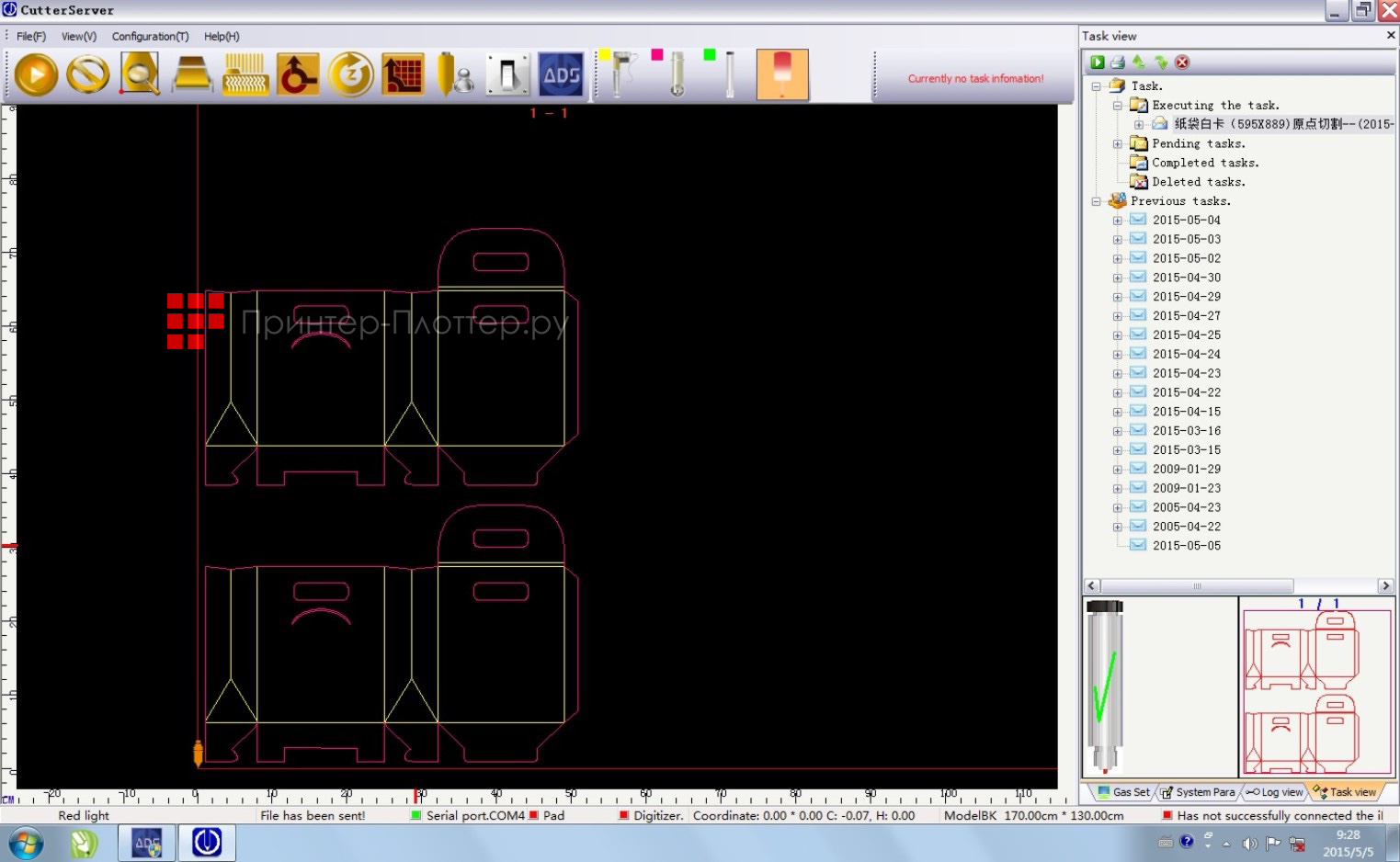

Система iECHO CutterServer (система управления движением)

Программа iECHO CutterServer разработана для четкой и последовательной резки сплошных кругов и сложных кривых фигур. Система гарантирует стабильную работу раскройного комплекса на протяжении длительного времени. По мере совершенствования этого программного обеспечения пользователям доступно обновление до более современной версии.

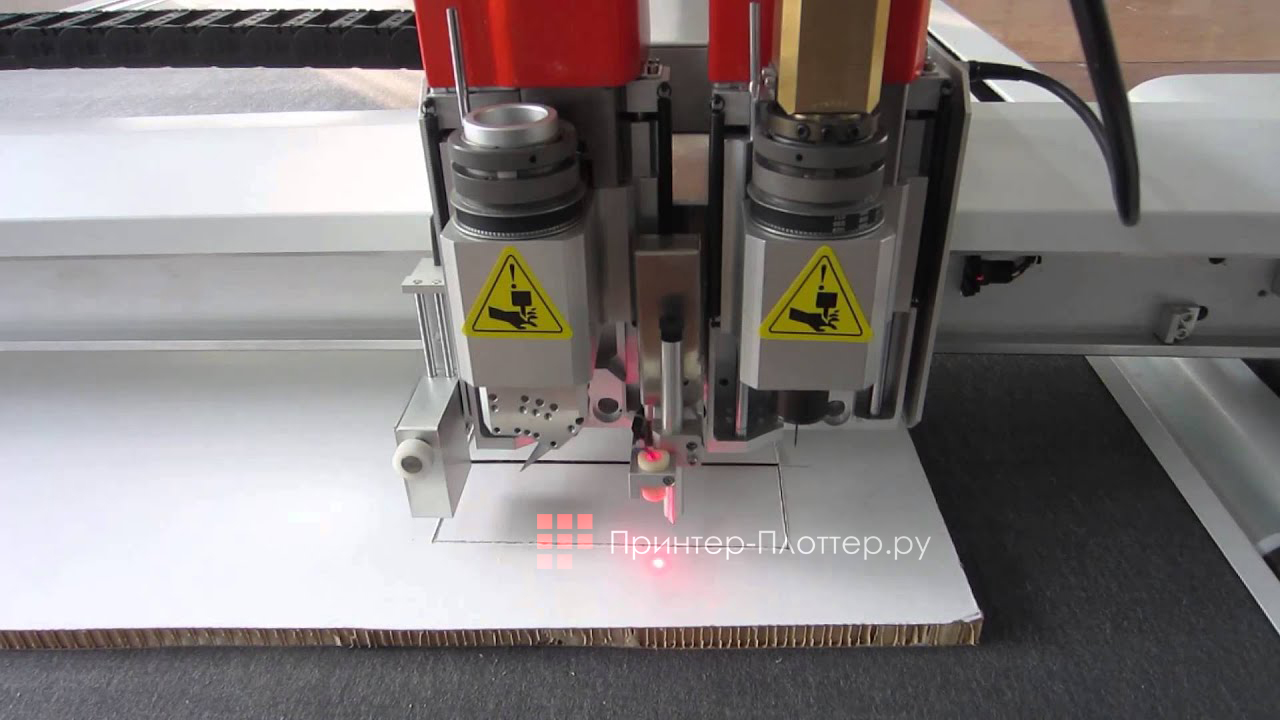

Система точного позиционирования

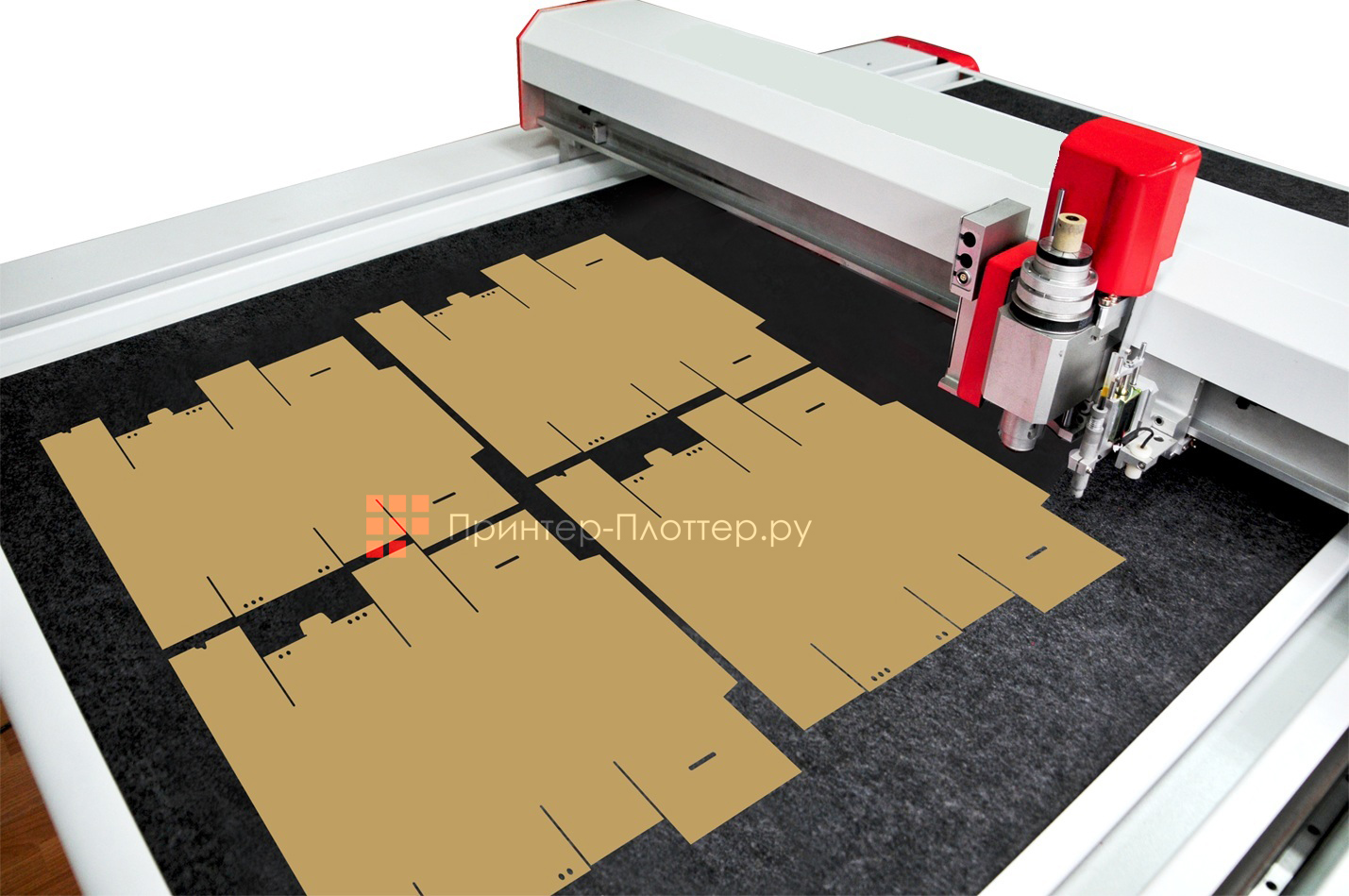

Благодаря CCD-камере плоттер реализует точное совпадение контура реза и изображения для различных материалов. Система приводки компенсирует отклонения изображения при деформации материала после печати.

Каретка с инструментальными модулями

Машина может оснащаться максимально двумя модулями-держателями для работы с большим числом инструментальных вставок. Инструментальные вставки позволяют работать с различными типами статических ножей, осциллирующих ножей, дисковых ножей, фрезами.

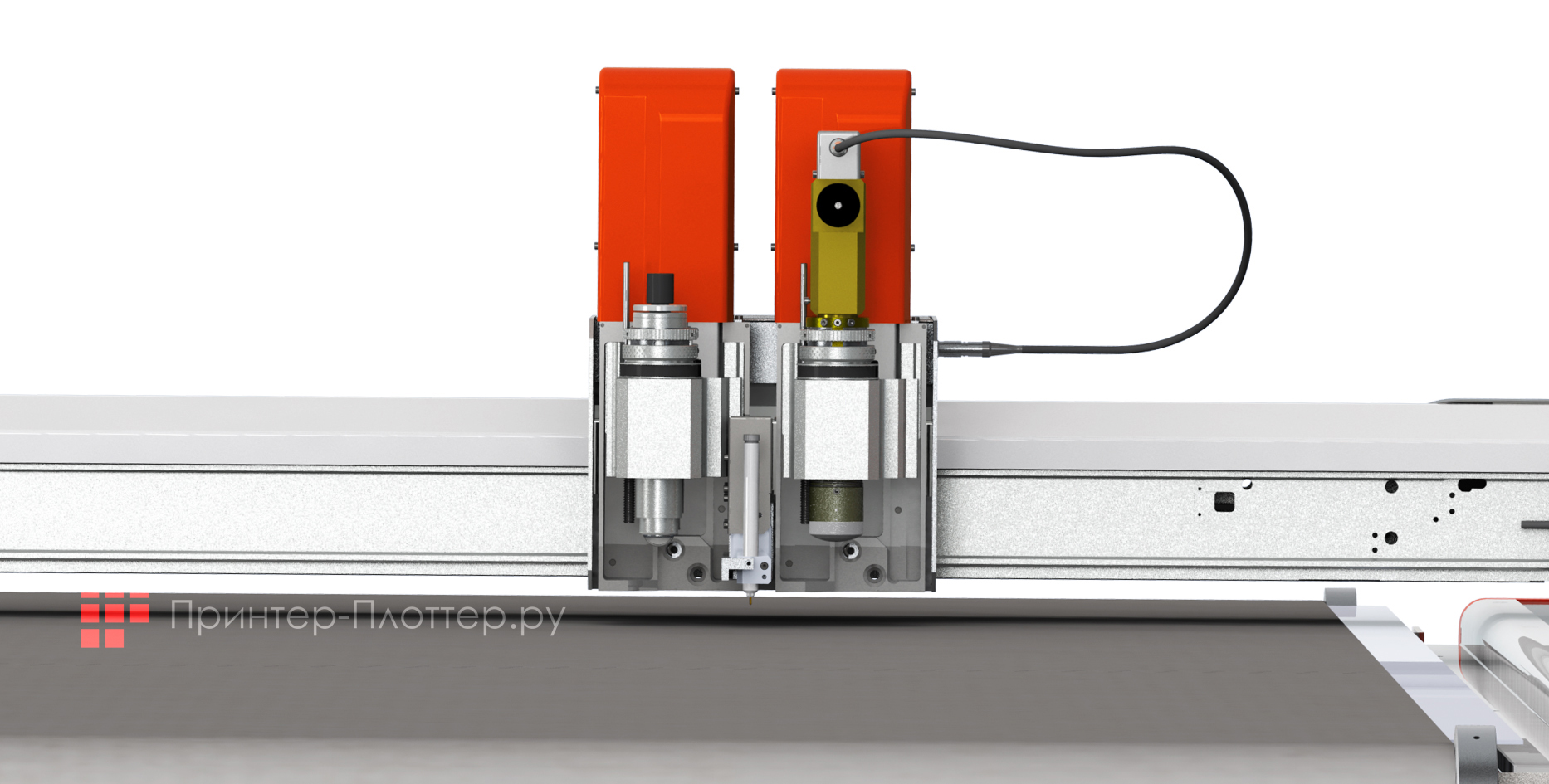

Эффективные режущие головки

Максимальная скорость резания достигает 1 м/с, что значительно повышает эффективность производства.

Надежность плоттера

Система защиты обеспечивает безопасность оператора и исключает вероятность получить травму во время работы. В углу рабочего поля удобно расположена кнопка аварийной остановки.

Система безопасности Safety Device

iECHO BK-2011 оснащен специальной системой с датчиком контакта, которая обеспечивает полную безопасность оператора в процессе высокоскоростной резки. Возможна установка инфракрасного сенсорного устройства, автоматически блокирующего каретку при попадании рук или одежды оператора в опасную зону обработки или при обнаружении других посторонних предметов.

Два серводвигателя, широкие порталы

На сверхширокой направляющей каретки плоттера установлены два высоконадежных серводвигателя с функцией балансировки. Двигатели обеспечивают стабильность и точность перемещения режущего узла. Плавность хода каретки и отсутствие механических перекосов гарантировано на любых скоростях оборота — высоких и низких.

Привод портала

iECHO BK-2011 оснащен ременным приводом портала. Отличительные особенности ременного привода — бесшумная работа, плавный ход, отсутствие паразитных вибраций и слабая чувствительность к перегрузкам.

Качественные комплектующие

Надежность и стабильность работы плоттера iECHO BK-2011 достигается за счет использования комплектующих от ведущих мировых производителей. Изготовленные с соблюдением требований международных стандартов качества и технических регламентов, рассчитанные на длительную эксплуатацию, детали раскроечного комплекса обеспечат долгую бесперебойную работу машины.

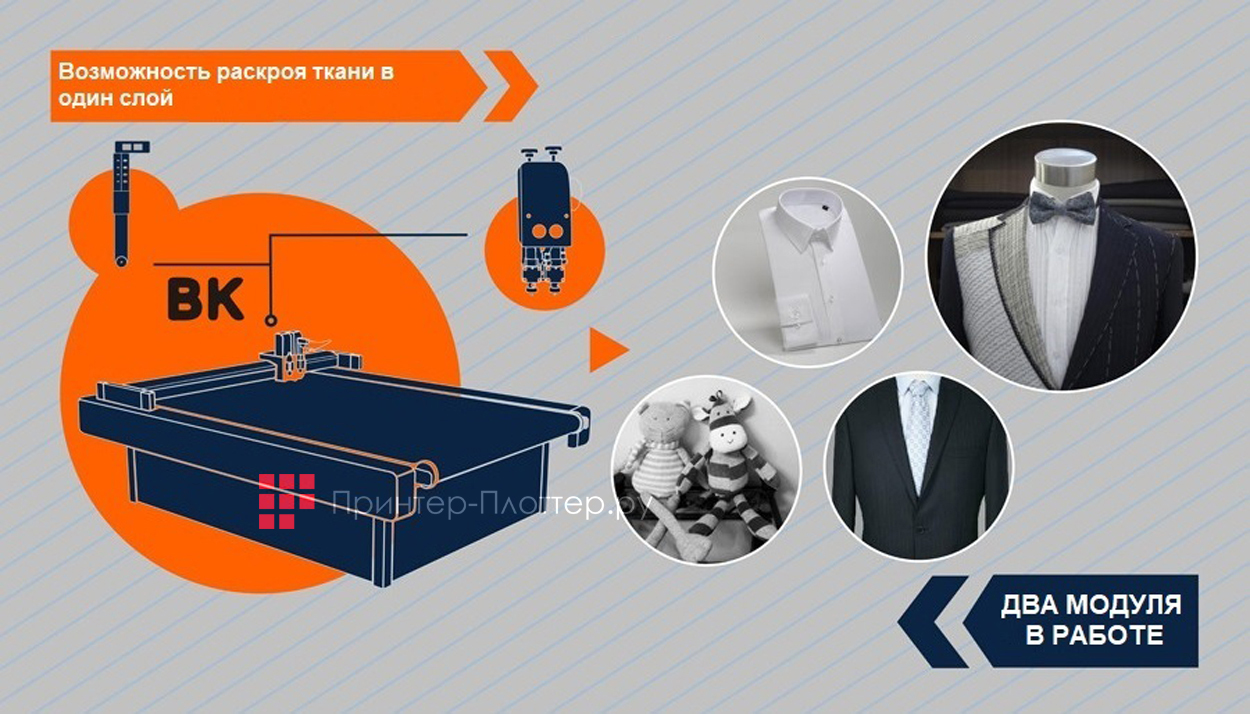

Модульная концепция

Модульная конструкция iECHO BK-2011 способствует точному соответствию машины требованиям к производству и к пространству.

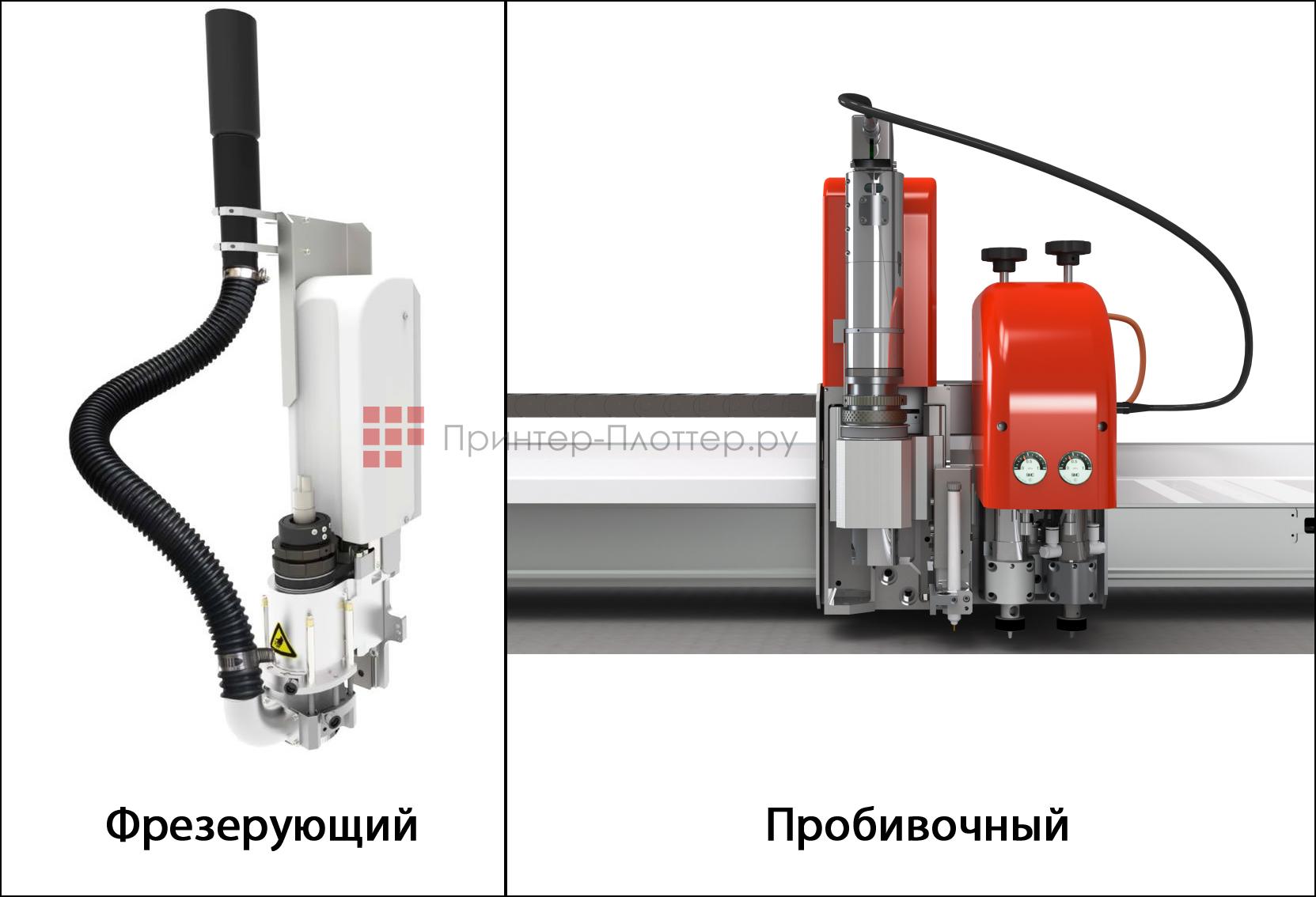

Универсальный модуль (Universal Cutting Head)

Модуль предназначен для перемещения инструментов по рабочему полю. Гибкость и универсальность данного модуля дает возможность легко и с минимальными затратами создать конфигурацию режущей системы в полном соответствии с конкретными требованиями к резке и обработке материалов.

Пробивочный модуль (Punch Module)

Данный модуль предназначен для пробивки отверстий диаметром от 2-х до 5-ти мм. Оптимально подойдет для плотных материалов, таких как кожа, паронит или резина. Одновременно в работе может пробиваться два разных диаметра.

Фрезерующий модуль (RZ Router)

Рассчитан на использование трехмиллиметровых фрез. Инструмент предназначен для обработки более мягких материалов, но также может обрабатывать более сложные материалы за несколько проходов. В основе — высокооборотистый шпиндель.

Широкий выбор инструментов

Для головки плоттера iECHO BK-2011 предусмотрен набор инструментов разного назначения.

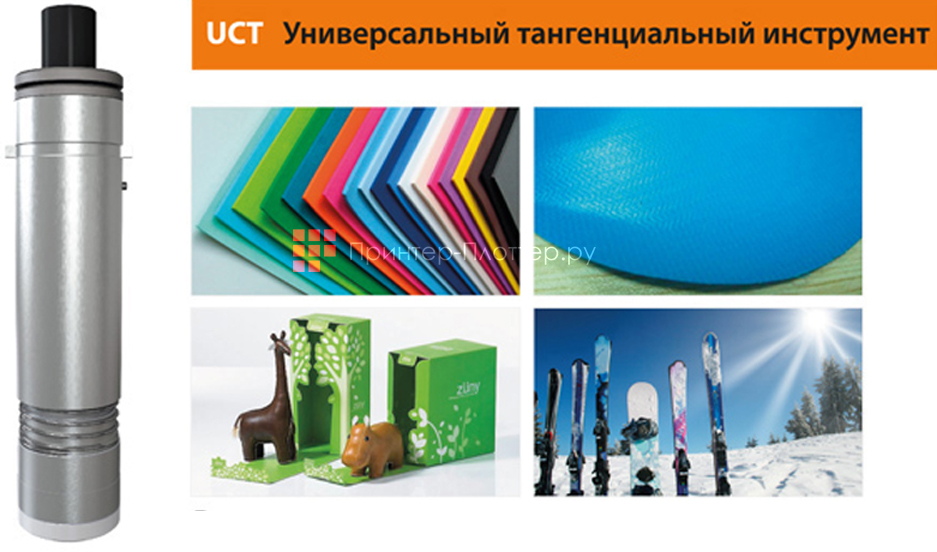

Универсальный режущий инструмент Universal Cutting Tool (UCT)

Предназначен для резки насквозь материалов толщиной до 5 мм. Использование флюгерных ножей позволяет выполнять обработку на максимальной скорости. Подпружиненный прижимной колпачок позволяет вырезать даже очень мелкие детали.

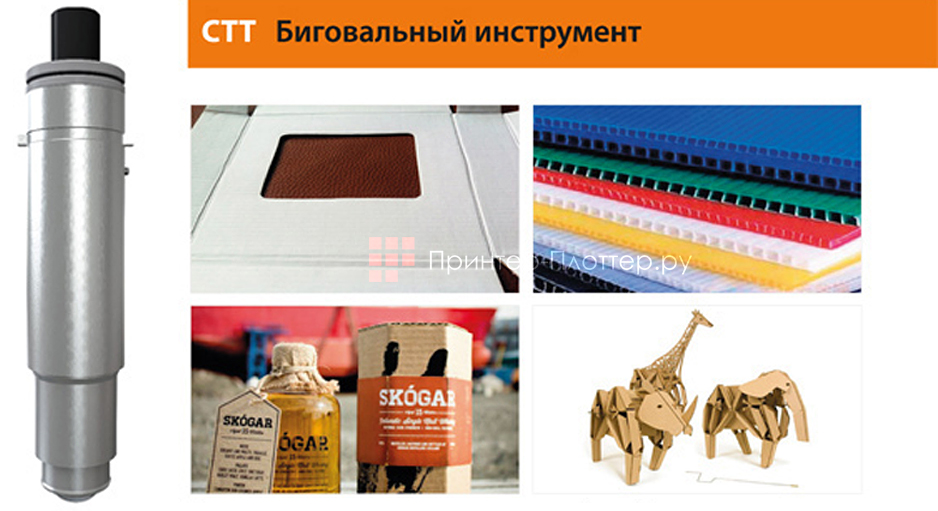

Биговальный инструмент Creasing Tool (CTT)

Инструмент предназначен для нанесения прямолинейных бороздок в местах будущих сгибов и последующего складывания плоской заготовки в объемное изделие. Подходит для картона, гофрированного картона, тонких гибких пластиков и других легко продавливающихся материалов. Биговка картона осуществляется вдоль и поперек волны гофры без разрывов и повреждения верхнего слоя. Для разных материалов используются разные биговальные ножи (колеса). Колеса для бигования просто защелкиваются в держателе, что позволяет очень быстро менять одно колесо на другое. Доступно 4 вида биговальных роликов.

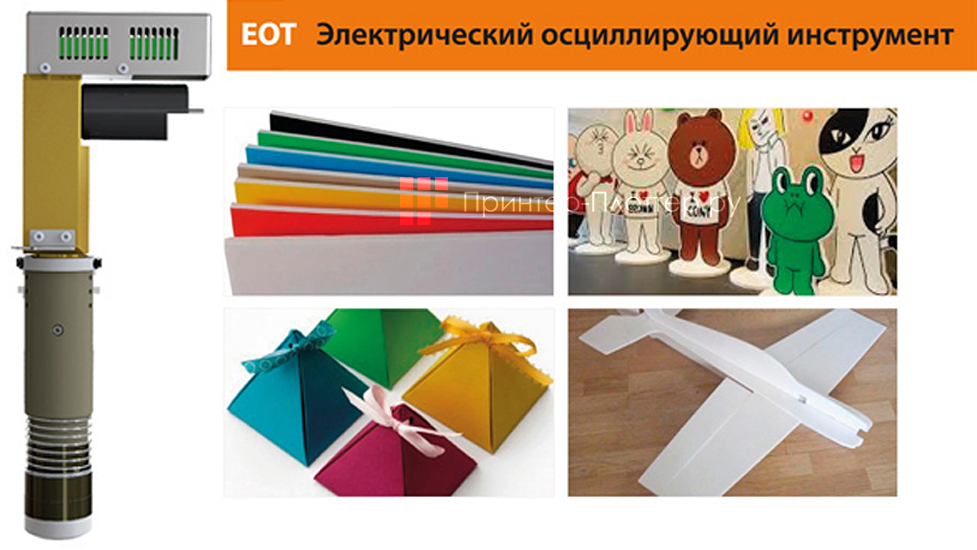

Электрический осциллирующий инструмент Electronic Oscillating Tool (EOT)

Виброинструмент, работающий от электропривода, идеально подходит для сквозной резки мягких и среднеплотных материалов: гофрированного и пенокартона, уплотнительных материалов. Высокая частота колебаний позволяет работать на высоких скоростях и существенно увеличить производительность. С помощью специального лезвия возможна резка заготовок толщиной до 50 мм. Амплитуда ножа составляет 1 мм

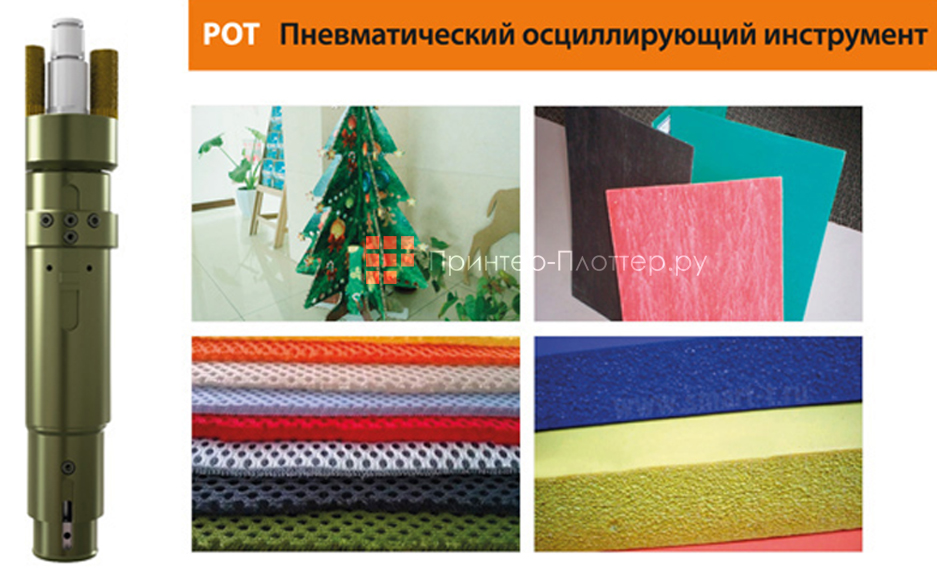

Пневматический осциллирующий инструмент Pneumatic Oscillating Tool (POT)

Мощный виброинструмент с пневмоприводом отлично подходит для резки жестких, плотных и толстых материалов (до 50 мм). Может использоваться и для обработки мягких материалов. Амплитуда ножа составляет 8 мм.

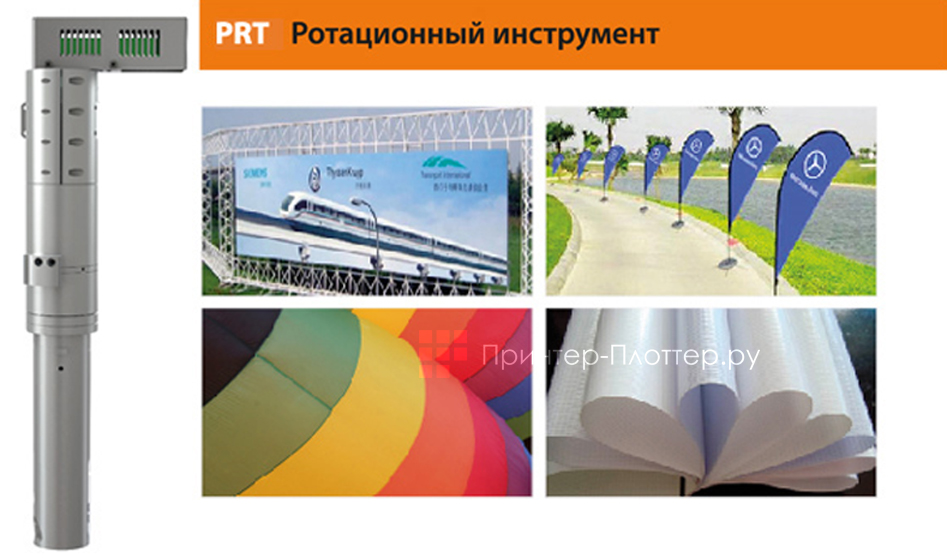

Ротационный инструмент Power Rotary Tool (PRT)

Надежный и высокопроизводительный инструмент PRT предназначен точной резки волокнистых материалов (тканей). За счет регулировки можно аккуратно обрабатывать не только жесткие и плотные материалы, но и материалы с низкой температурой плавления. Сжатый воздух защищает инструмент от остаточных волокон и других отходов и, в то же время, охлаждает двигатель.

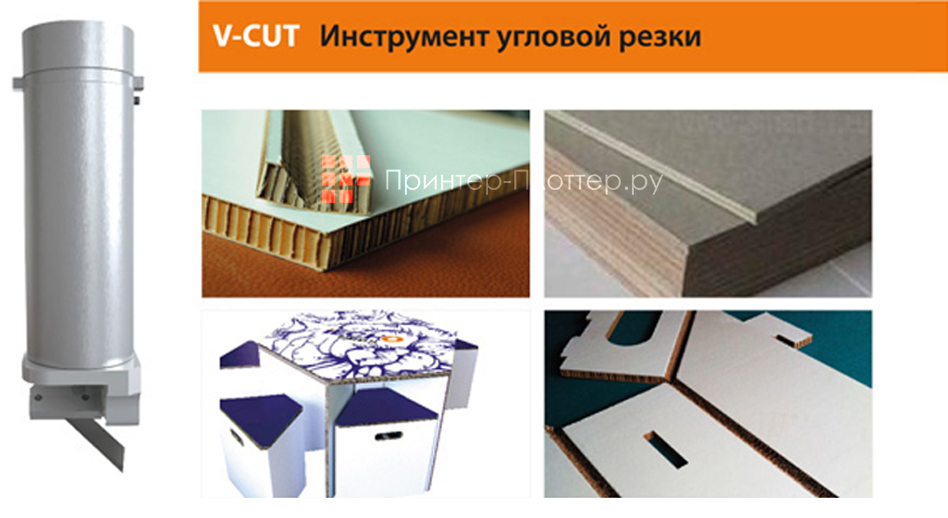

Инструмент для резки под углом V-Cut Tool (VCT)

Нож для выборки V-образного паза идеально подходит для производства сложных конструкций из композитных материалов с вспененным наполнителем, сотового картона, пенокартона или из сэндвич-панелей. Этот нож может быть установлен под различными углами от 0 до 45 градусов. Продуманная конструкция обеспечивает быструю замену ножа, а также простую и точную установку угла.

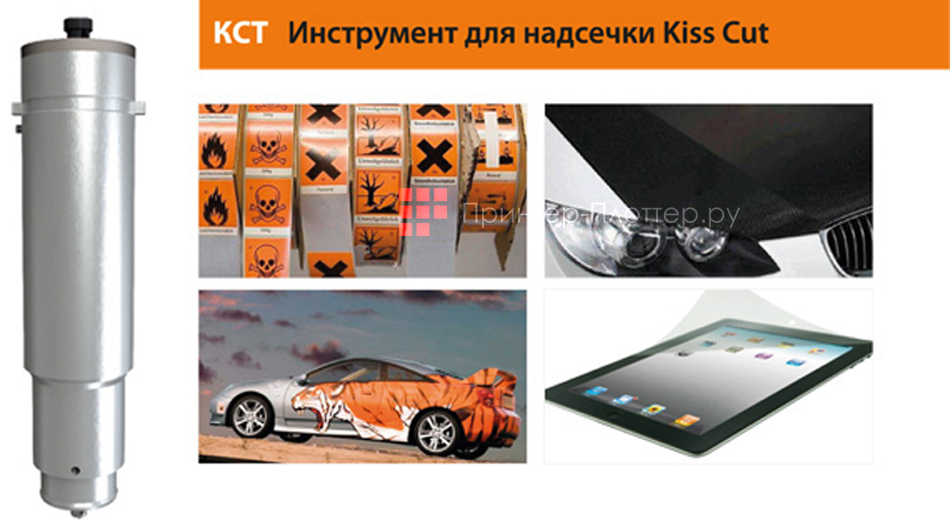

Инструмент для надсечки Kiss-Cut Tool (KCT)

При обработке винила и, особенно, при выполнении надсечки необходима безупречная точность глубины резки. Настраиваемое давление инструмента KCT позволяет точно надрезать пленку без повреждения лайнера.

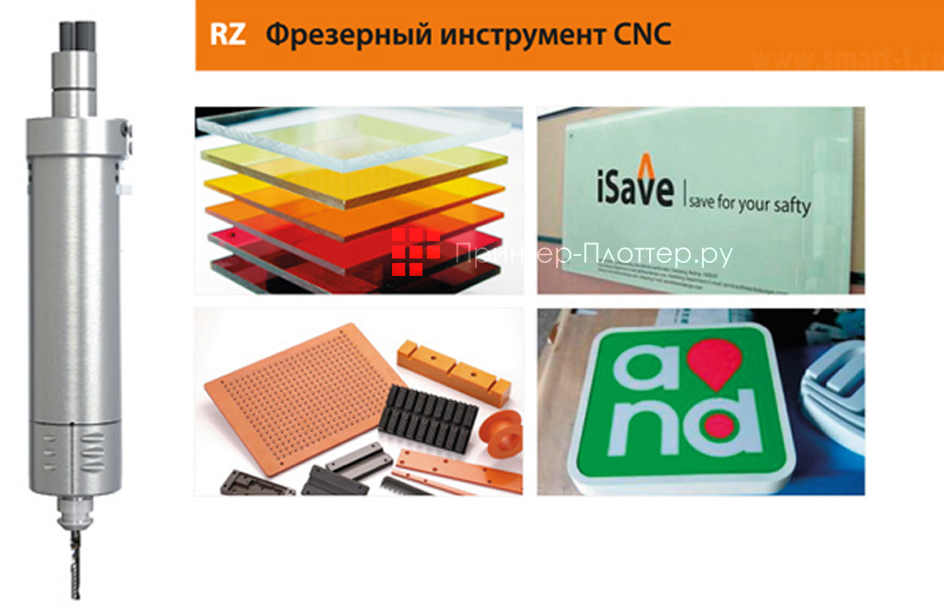

Фрезерующий инструмент (RZ)

Фасонная фреза с высокой скоростью вращения. Предназначена для широкого спектра применения. Специальная система пылеудаления позволяет производить работы с максимальной эффективностью и минимальным количеством отходов.

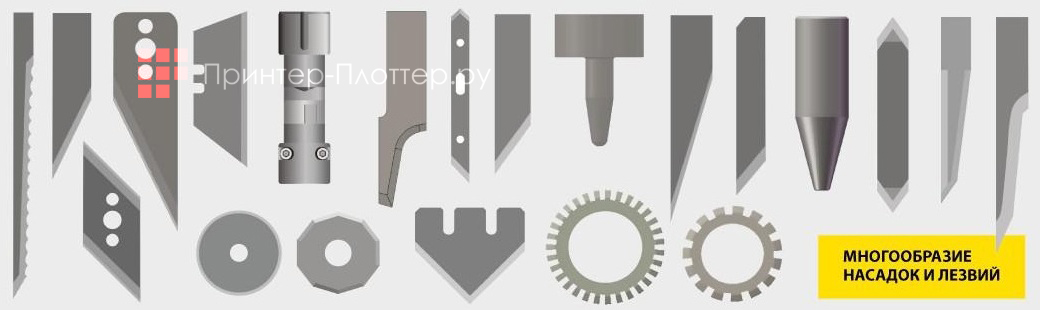

Многообразие насадок

Многообразие инструмента и насадок обеспечивает широту возможностей применения плоттера — от раскроя одежды до резки композитных материалов.

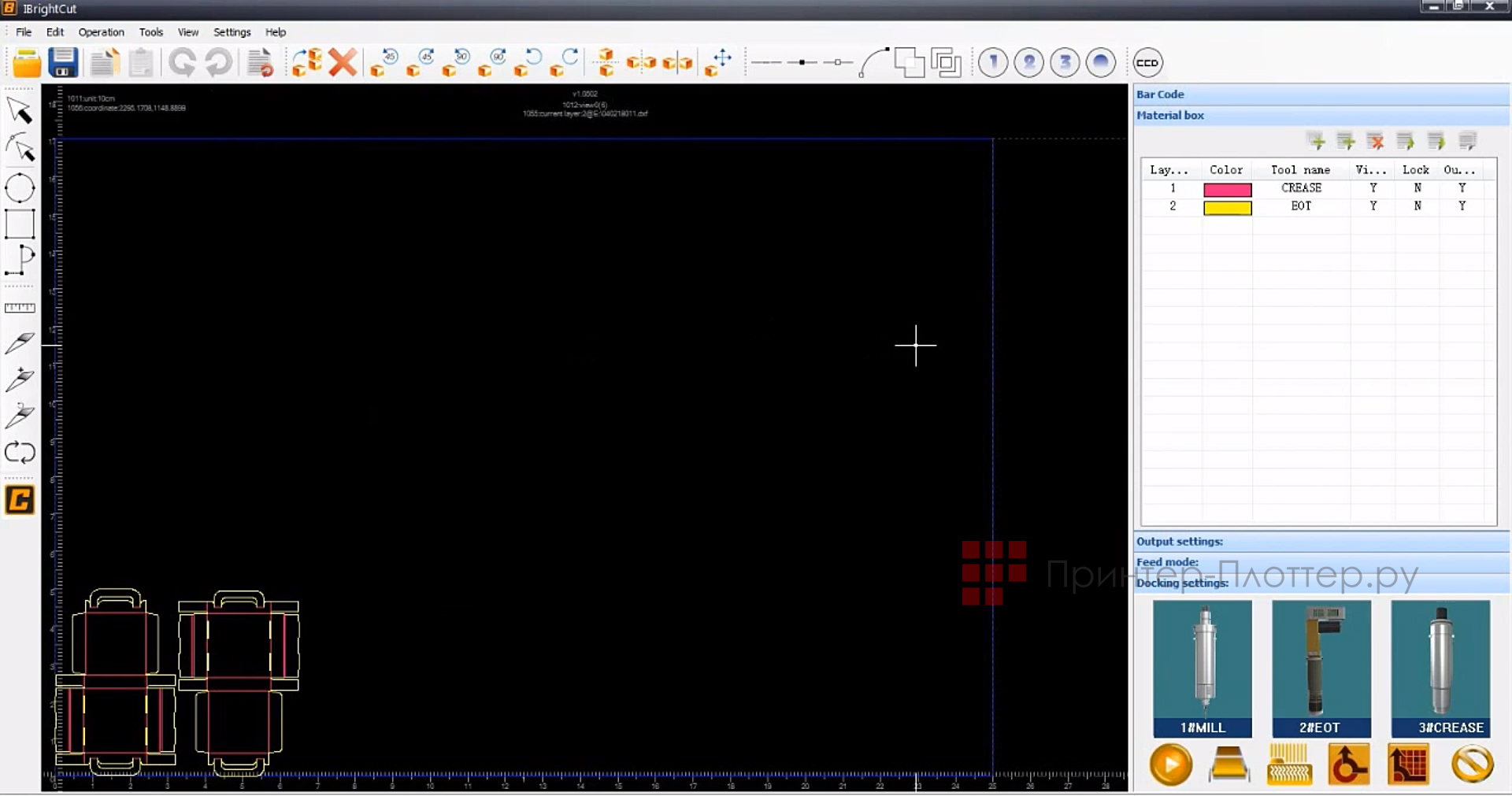

Система управления iBrightCut

В комплект поставки iECHO BK-2011 входит мощное программное обеспечение iBrightCut. Данное ПО обладает всем необходимым функционалом для эффективной работы:

• разработка шаблонов;
• минимизация риска повреждения рабочей поверхности;
• преобразование данных;
• автоматическая маркировка и редактирование выходных изображений.

Система управления Powermaker помогает оптимизировать использование материала и сократить нерациональные отходы. Программа CutterServer обспечивает стабильность работы плоттера.

Библиотека материалов

В ПО iBrightCut встроена обширная библиотека материалов, использующихся в различных отраслях промышленности. Библиотека материалов включает в себя данные материалов и параметры их резки. В зависимости от материала, пользователи могут найти подходящие инструменты, лезвия и параметры обработки. Библиотека материалов может быть индивидуально расширена пользователем. Для последующей работы пользователи могут ввести новые данные о материалах и лучшие методы резания.

Графический редактор

Мощный графический редактор включает функции САПР, которые обычно используются в индустрии наружной рекламы и упаковки. С iBrightCut пользователи могут редактировать файлы и создавать новые проекты.

iBrightCut обладает мощным функционалом при простоте управления. Оператор может узнать все возможности iBrightCut в течение 1 часа и научиться умело использовать их в течение 1 дня.

Управление заданиями

Пользователи могут задавать порядок выполнения работ, проверять предыдущие списки и получать историю выполненных заданий.

Функции контроля

• Отслеживание и корректировка траектории резания
• Возможность задать кратчайший путь движения инструмента
• Программирование позиции парковки каретки после завершения выполнения задания
• Программирование отключения вакуума после завершения выполнения задания

Удаленный сервис CutterServer

Программа управления CutterServer собственной разработки компании iECHO гарантирует стабильную работу раскройного комплекса на протяжении длительного времени. По мере совершенствования этого программного обеспечения пользователям доступно обновление до более современной версии.

Предусмотрена возможность воспользоваться быстрыми онлайн сервисами, такими как:

• удаленная диагностика неисправностей: пользователь может получить помощь от инженера через сеть;
• удаленное обновление системы: пользователи могут обновлять версию ОС через удаленный сервис.

Дополнительные возможности

Для обеспечения максимального удобства пользователь может самостоятельно устанавливать вспомогательные иконки быстрого доступа. По завершении задачи режущая головка может быть установлена в нужное положение. Предусмотрена возможность задать режим, при котором по окончании работы компрессор будет закрываться автоматически.

Программное обеспечение, которым комплектуется iECHO BK-2011, легко согласуется с другими программными пакетами благодаря функции преобразования данных. Это оборудование дает предприятиям возможность отказаться от малоэффективного ручного труда и перейти на новый производственный уровень.
