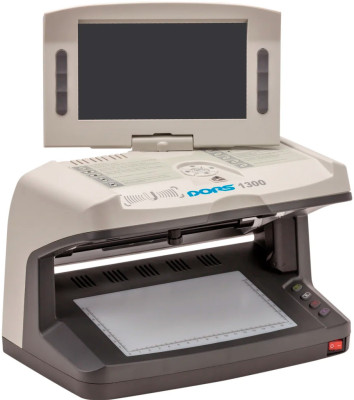

Детектор банкнот DORS 1300 (DRS DORS 1300)

Описание DORS 1300

DORS 1300 предназначен для комплексного визуального контроля подлинности банкнот различных валют, ценных бумаг, документов и другой защищенной полиграфической продукции.

• Полностью соответствует требованиям Банка России.
• Поворотный в двух плоскостях цветной ЖК монитор с диагональю 18 см с антибликовым покрытием.
• Две встроенные ИК-видеокамеры с оптическим увеличением 1х и 20х.
• Самый мощный среди аналогов источник верхнего ультрафиолетового света — 3 УФ-лампы по 6 Вт.
• До 11 видов контроля в базовой комплектации, до 15 видов контроля при оснащении опциональными выносными приборами.

В виду исключительной простоты в использовании DORS 1300 может устанавливаться на рабочем месте кассира, как в кредитной организации, так и в розничной торговле. Любой режим контроля может быть активирован одним нажатием соответствующей клавиши на передней панели. При этом высокое качество визуализации элементов защиты, широкие функциональные и коммутационные возможности позволяют использовать DORS 1300 в работе профессиональных экспертов различной специализации.

Назначение

• Универсальный просмотровый детектор DORS 1300 предназначен для комплексного визуального контроля подлинности банкнот различных валют, ценных бумаг, документов и другой защищенной полиграфической продукции.
• В виду исключительной простоты в использовании DORS 1300 M2 может устанавливаться на рабочем месте кассира, как в кредитной организации, так и в розничной торговле. Любой режим контроля может быть активирован одним нажатием соответствующей клавиши на передней панели. При этом высокое качество визуализации элементов защиты, широкие функциональные и коммутационные возможности позволяют использовать DORS 1300 в работе профессиональных экспертов различной специализации.

Отличительные особенности

• DORS 1300 оснащен поворотным в двух плоскостях широкоформатным цветным ЖК монитором с диагональю 18 см (7") с антибликовым покрытием. Прибор можно установить в любом месте рабочего стола повернув монитор под углом, комфортным для пользователя.
• Детектор DORS 1300 оснащен самым мощным среди аналогов источником верхнего ультрафиолетового света — 3 УФ-лампы по 6 Вт (суммарная мощность УФ-источника 18 Вт). При этом обеспечивается комфортное и качественное проведение УФ-контроля банкнот при ярком освещении в помещении.
• Предусмотрена возможность сохранения пользовательских настроек яркости и контрастности изображения на мониторе отдельно для каждой встроенной ИК-видеокамеры и для каждого видеовхода. Настройки сохраняются в энергонезависимой памяти прибора.
• В верхней части прибора над предметным столом установлены две ИК-видеокамеры. Первая видеокамера отображает полный ИК-образ банкноты на мониторе прибора в натуральную величину (с увеличением 1х), что удобно при экспресс-контроле разнономинальной наличности. Вторая видеокамера отображает фрагмент ИК-образа банкноты на мониторе прибора с увеличением 20х, позволяя детально рассмотреть способ и качество печати в зоне перехода от ИК-видимой к ИК-невидимой части рисунка, что полностью исключает возможность пропустить поддельную банкноту российских рублей с высококачественной имитацией ИК защиты. Переход от увеличения 1х к увеличению 20х осуществляется одним нажатием на соответствующую кнопку на предметном столе прибора.
• Три верхние ультрафиолетовые и две нижние белые люминесцентные лампы имеют параллельные схемы подключения. При выходе из строя одной лампы, оставшиеся лампы продолжают работать, что позволяет запланировать сервисное обслуживание прибора в удобное для пользователя время.
• Большое просветное поле с измерительными линейками, расположенное на предметном столе прибора, позволяет комфортно выполнять контроль на просвет банкнот любых валют имеющих хождение на территории РФ.
• Детектор DORS 1300 удобен для контроля подлинности документов, ценных бумаг и защищенных бланков строгого учета формата А4. Благодаря специальной щели в задней стенке корпуса, контроль осуществляется по всей площади исследуемого документа.
• Освоить работу с прибором DORS 1300 легко можно даже без чтения Руководства по эксплуатации — на верхней панели прибора нанесена иллюстрированная краткая инструкция на русском языке, поясняющая в простой форме как включить требуемый режим контроля и пользоваться встроенным меню прибора. Интерфейс меню — русскоязычный. На мониторе отображаются информационные сообщения (подсказки), указывающие какой режим контроля используется в текущий момент.
• Важной особенностью прибора является возможность проведения одновременно с Инфракрасным контролем (на выбор пользователя):
  • Ультрафиолетового контроля;
  • Контроля в проходящем белом свете;
  • Контроля в отраженном белом свете.
• На задней панели DORS 1300 расположены следующие разъемы для подключения дополнительных устройств контроля:
  • Два разъема для подключения DORS 10 и DORS 15;
  • Два видеовхода для подключения DORS 1010 и DORS 1020;
  • Видеовход для подключения внешнего видеоисточника (стандарт PAL, разъем RCA);
  • Видеовыход для подключения внешнего монитора (стандарт PAL, разъем RCA).

Виды контроля

• Инфракрасный контроль (с увеличением 1х, 10х/20х) наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками.
• Контроль «спецэлементов М» в режиме двухдиапазонной ИК-подсветки (940/850 нм). Данный вид защиты применен на банкнотах российских рублей модификации 2010 года, акцизных марках.
• Интеллектуальный антистокс-контроль iAS наличия, правильности расположения и типа фрагментов изображений, нанесенных специальными красками с антистоксовскими люминофорами излучающими свечение определенного цвета под воздействием инфракрасного лазера.
• Ультрафиолетовый контроль отсутствия общего фона люминесцирования и наличия люминесценции УФ меток, нитей и волокон.
• Инфракрасный контроль на просвет водяных знаков и металлизированных защитных нитей при наблюдении их контрастного образа на мониторе.
• Контроль в белом отраженном верхнем свете видов и способов печати, дефектов печати и возможных подчисток в документах строгого учета.
• Контроль в белом отраженном косопадающем свете элементов защиты с цветопеременными эффектами (оптически переменной краски, скрытых муаровых полос), кипп-эффекта, защитных голограмм.
• Контроль в белом отраженном свете с увеличением 20х для детального изучения видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток.
• Контроль в белом проходящем свете водяных знаков, защитных нитей, микроперфорации, совмещенных изображений лицевой и оборотной сторон банкнот.
• Геометрический контроль площади утраченного фрагмента или размеров банкноты.
• Магнитный контроль наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками.
• Контроль в белом отраженном косопадающем свете с увеличением (10х с DORS 10, 11х с DORS 1010, 22х с DORS 1020).
• Инфракрасный контроль с увеличением (11х с DORS 1010, 22х с DORS 1020).
• Ультрафиолетовый контроль с увеличением (22х с DORS 1020).
• Магнитный контроль (с DORS 15).

Соответствие требованиям Банка России

Прибор DORS 1300 разработан в соответствии с требованиями к техническим средствам контроля подлинности денежных знаков изложенными в Положении № 318-П от 24.04.2008 «О порядке ведения кассовых операций и правилах хранения, перевозки и инкассации банкнот и монеты Банка России в кредитных организациях на территории Российской Федерации».

• В соответствии с требованиям Банка России детектор DORS 1300 оснащен следующими базовыми техническими средствами для контроля платежеспособности и подлинности наличных денежных знаков:
  • Увеличительное стекло (видеосистема с оптическим увеличением 20 крат с выдачей увеличенного изображения на монитор прибора).
  • Два источника верхней белой подсветки для контроля подлинности банкнот в отраженном свете.
  • Просмотровый стол с нижней белой подсветкой для контроля подлинности банкнот в проходящем свете.
  • Источник ультрафиолетового света.
  • Линейка измерительная на просмотровом столе.
  • Инфракрасная видеосистема для визуального контроля меток, обнаруживаемых в инфракрасных лучах.
  • Магнитный датчик для определения наличия магнитотвердых свойств у серии и номера, напечатанных зеленой краской.
• Детектор DORS 1300 может применяться для дополнительного углубленного визуального контроля всех машиночитаемых защитных признаков банкнот Банка России перечисленных в Указании Банка России № 2087-У от 06.10.2008:
  • Соответствие видимого изображения банкноты официальному описанию.
  • Соответствие изображения банкноты, видимого в инфракрасном диапазоне спектра (800–1000 нм), официальному описанию.
  • Соответствие расположения фрагментов изображения банкноты, обладающих магнитными свойствами, официальному описанию.
  • Соответствие люминесценции элементов изображения банкноты под воздействием ультрафиолетового излучения с длиной волны 360–380 нм официальному описанию.
  • Отсутствие фонового свечения бумаги банкноты под воздействием ультрафиолетового излучения с длиной волны 360–380 нм.
  • Наличие зеленой люминесценции элемента изображения серого цвета под воздействием инфракрасного облучения.
