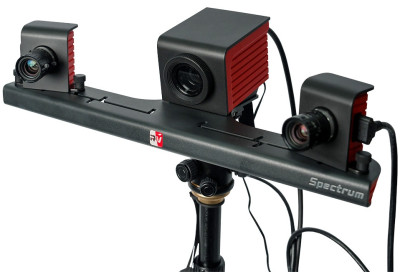

3D-сканер RangeVision Spectrum II

Описание RangeVision Spectrum II

RangeVision Spectrum II — универсальный 3D-сканер с высоким разрешением, который сочетает в себе технические возможности профессиональных 3D-сканеров и доступность настольного решения.

Применение

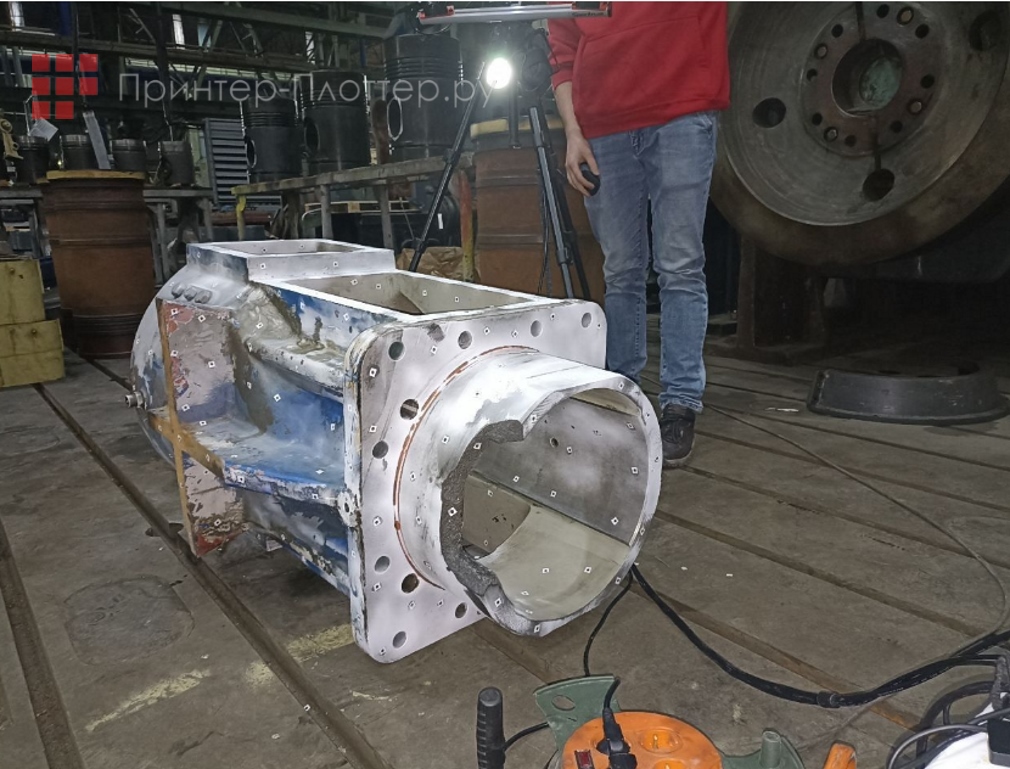

Промышленные предприятия

Для обратного проектирования деталей, узлов и конструкций различных размеров.

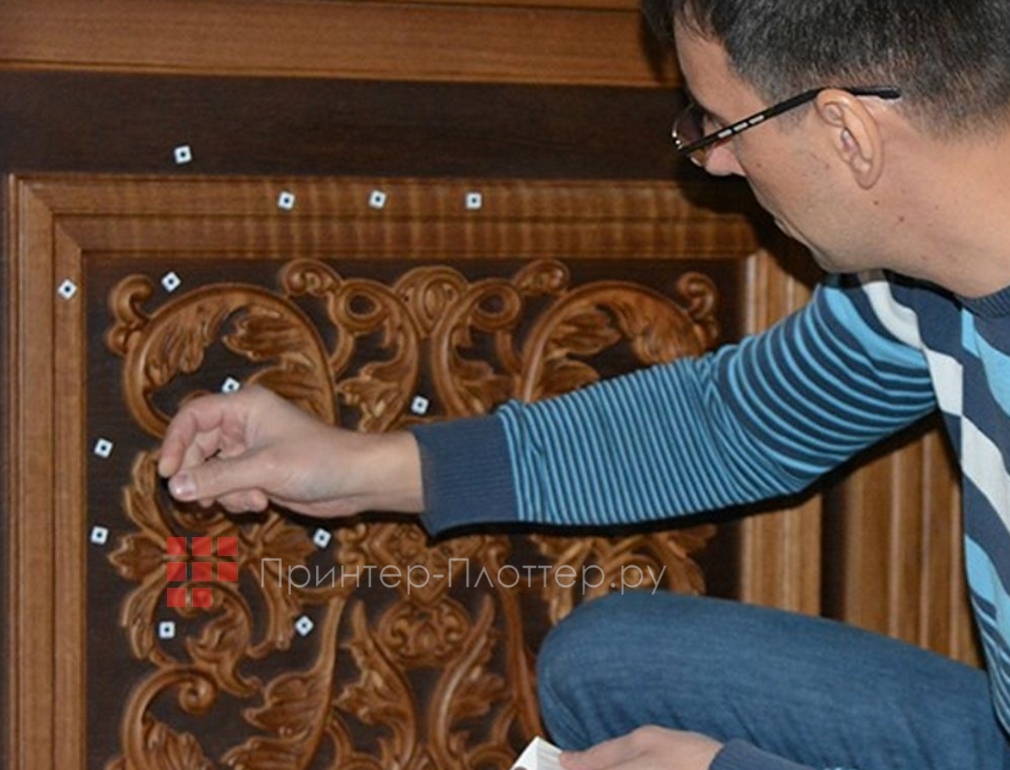

Художественные мастерские

Для воспроизведения предметов искусства и декоративных элементов.

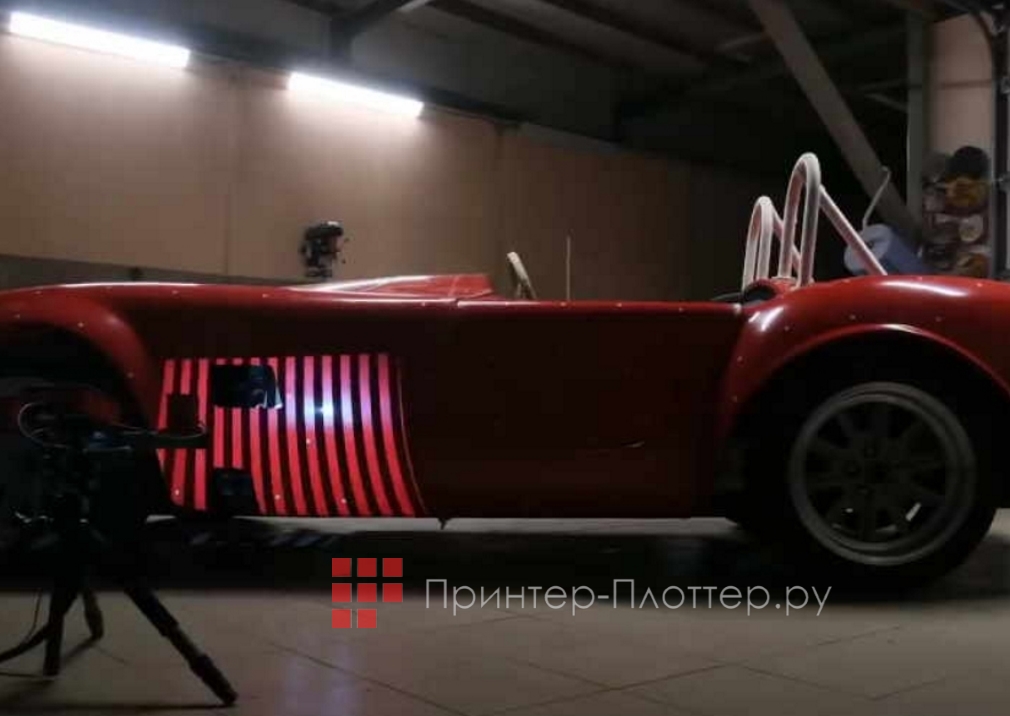

Автомастерские

Для кастома, детейлинга, контроля геометрии, воспроизведения сломанных деталей.

Образовательные учреждения

Рекомендуется для образовательных программ и учреждений.

• Университеты
• Школы
• Колледжи, техникумы
• Специальные образовательные площадки
• Лаборатории и научно-исследовательские институты
• Классы робототехники и аддитивных технологий
• Учебное пособие по теории и практике 3D-сканирования
  Набор учебно-методических материалов и лабораторных работ с практическими заданиями

Решаемые задачи

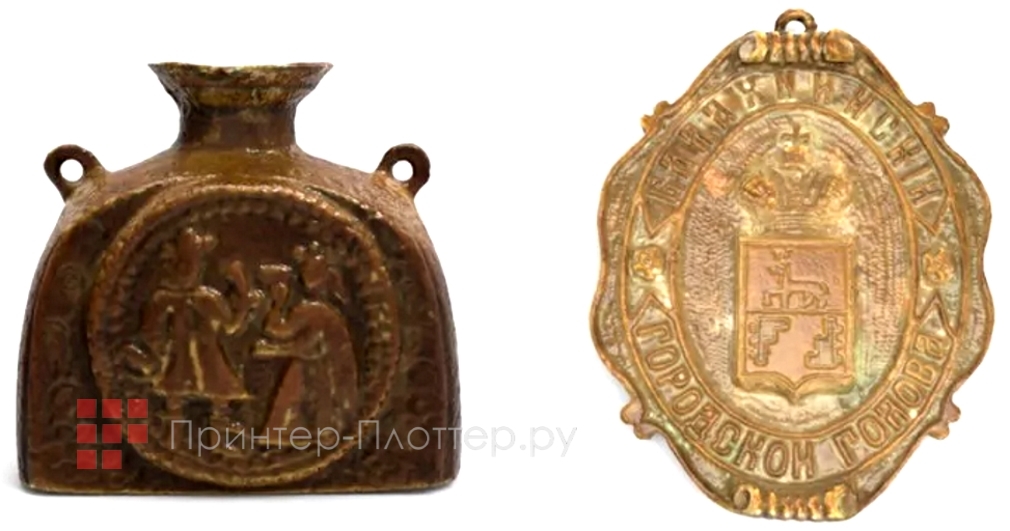

3D-моделирование с использованием текстур

Сканер Spectrum 3D позволяет создавать высокополигональные 3D-модели реальных объектов с текстурами одновременно для использования в трехмерных сценах и виртуальной реальности.

Управление геометрией

Сравнение оцифрованного объекта с эталонным позволяет выявить износ, деформацию, асимметрию и другие геометрические отклонения.

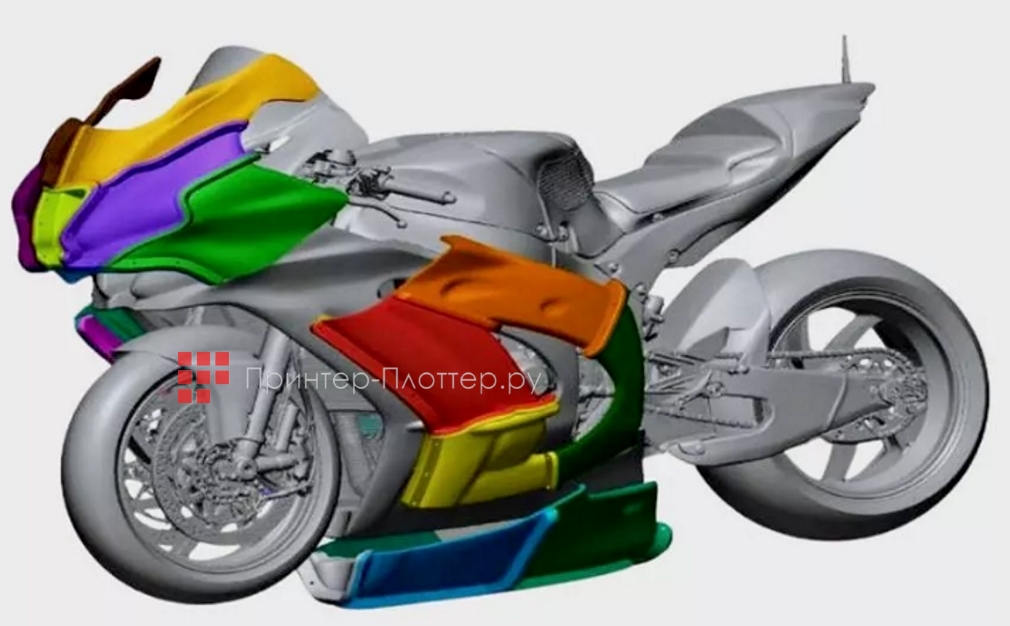

Прототипирование и проектирование

3D-сканер Spectrum позволяет создавать высокоточные трехмерные модели корпусов, деталей и узлов, на основе которых вы сможете усовершенствовать и оптимизировать будущий продукт.

Реверсивный инжиниринг

Сканер Spectrum 3D легко оцифровывает объекты сложной геометрии, позволяя в будущем получать их CAD-модели гораздо быстрее, чем при моделировании с нуля.

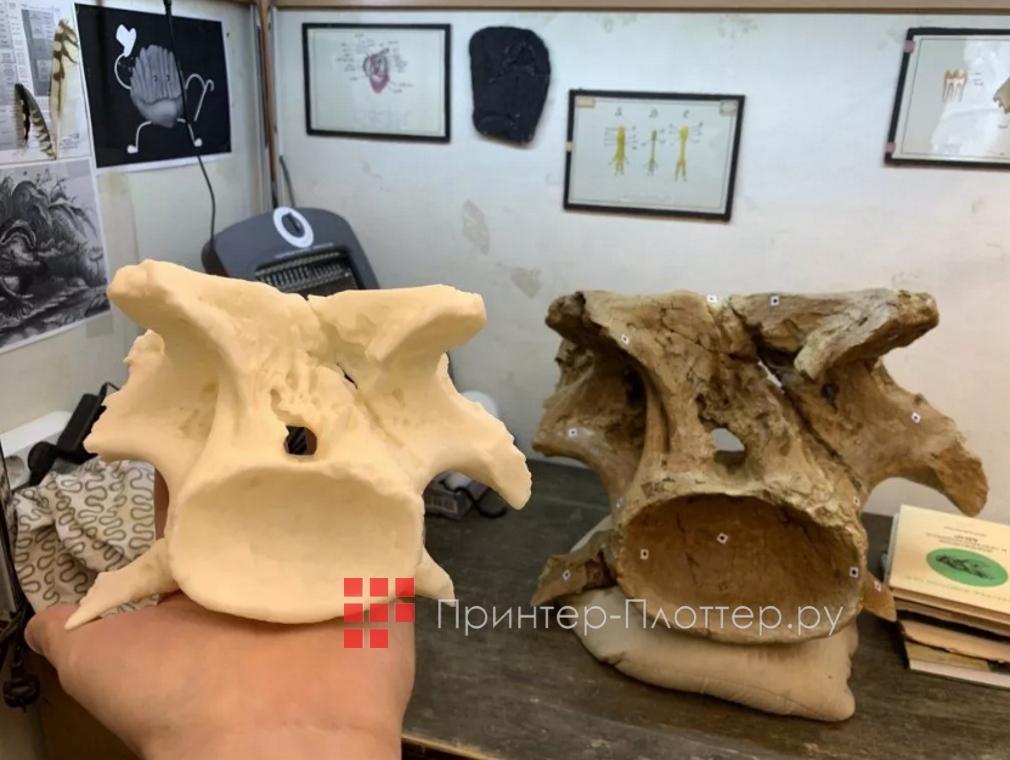

Цифровое архивирование

Точная и детализированная цифровая копия объекта будет получена бесконтактным, аккуратным способом.

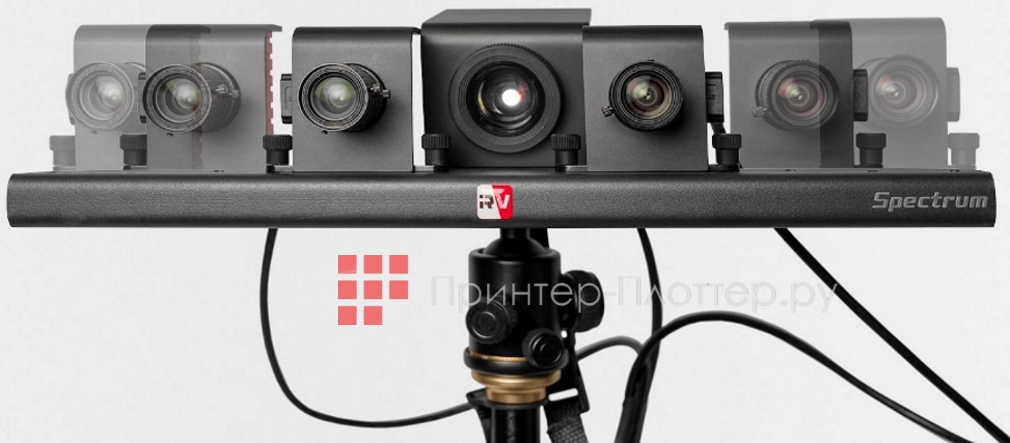

Изменяемые зоны сканирования

Настраивайте малые, средние или большие зоны для профессиональной оцифровки объектов различных форм и размеров. Чем меньше площадь, тем выше точность и разрешение 3D-модели. Достаточно переместить камеры в фиксированное положение и выполнить калибровку для новой зоны.

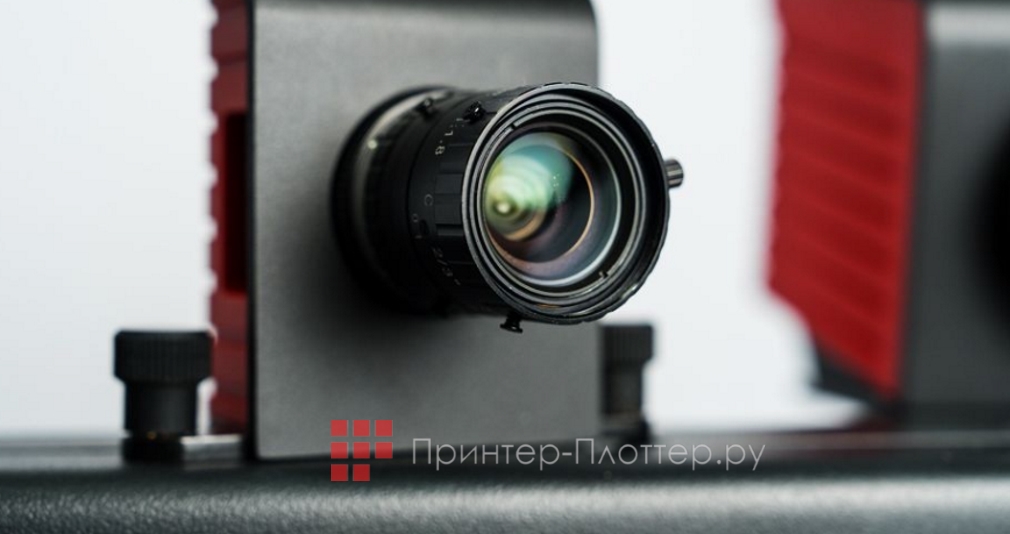

Точность и детализация

Сканирующий модуль с проектором белого света высокой четкости и 5-мегапиксельными камерами способен создавать 3D-модели с точностью до 0,04 мм и разрешением 3D до 0,05 мм.

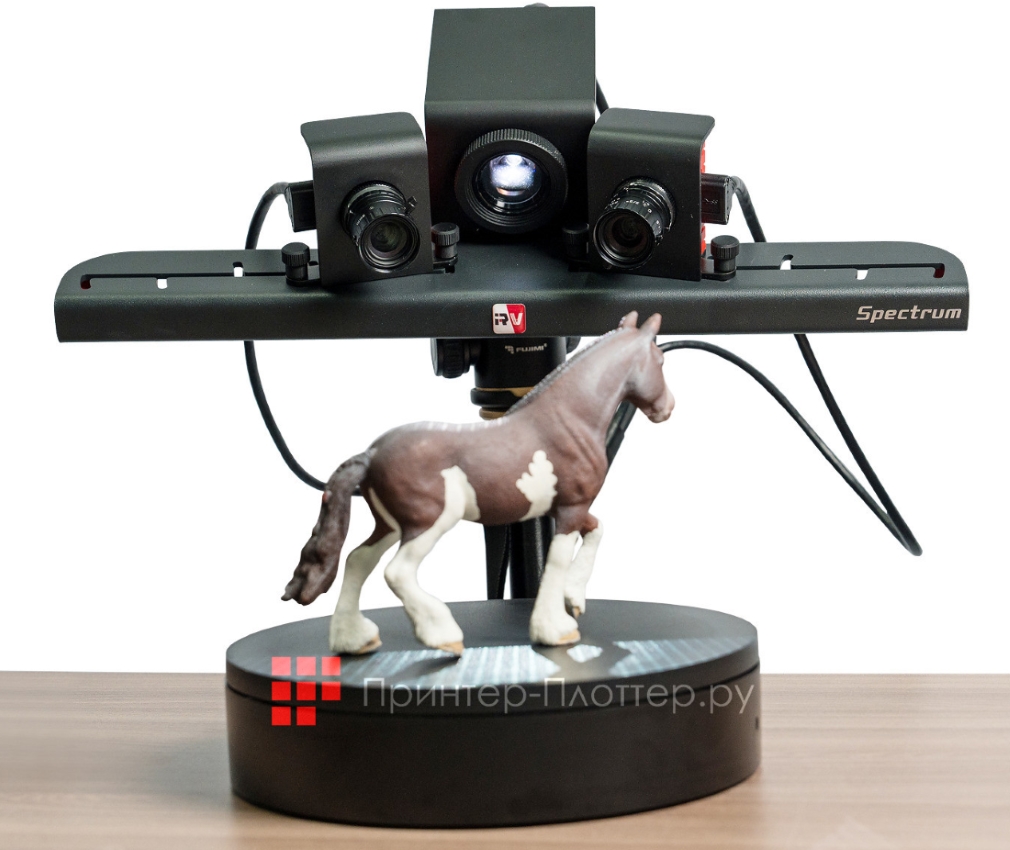

Сканирование текстуры

Две цветные камеры фиксируют текстуру и мелкие детали объекта, создавая подробную цветную 3D-модель, которую после оптимизации можно вставить в трехмерную сцену или цифровой каталог.

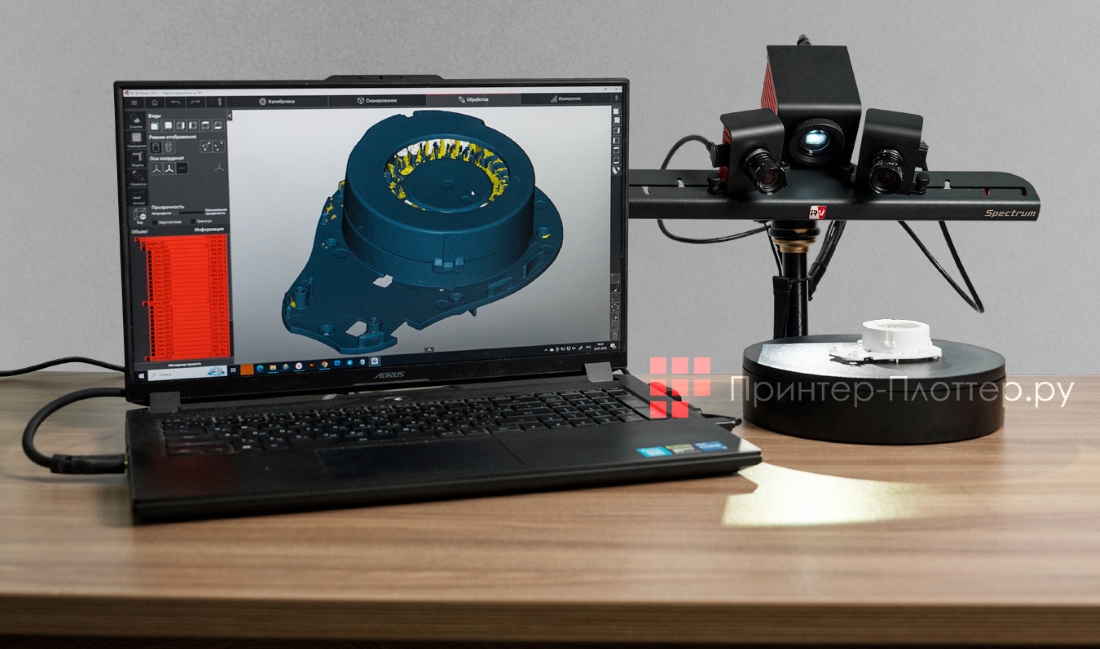

Комплект поставки

В комплект входит автоматический поворотный стол.

• Автоматизация и ускорение рабочего процесса
• Диаметр барабана составляет 20 см
• Нагрузка на стол до 20 кг

Три режима сканирования

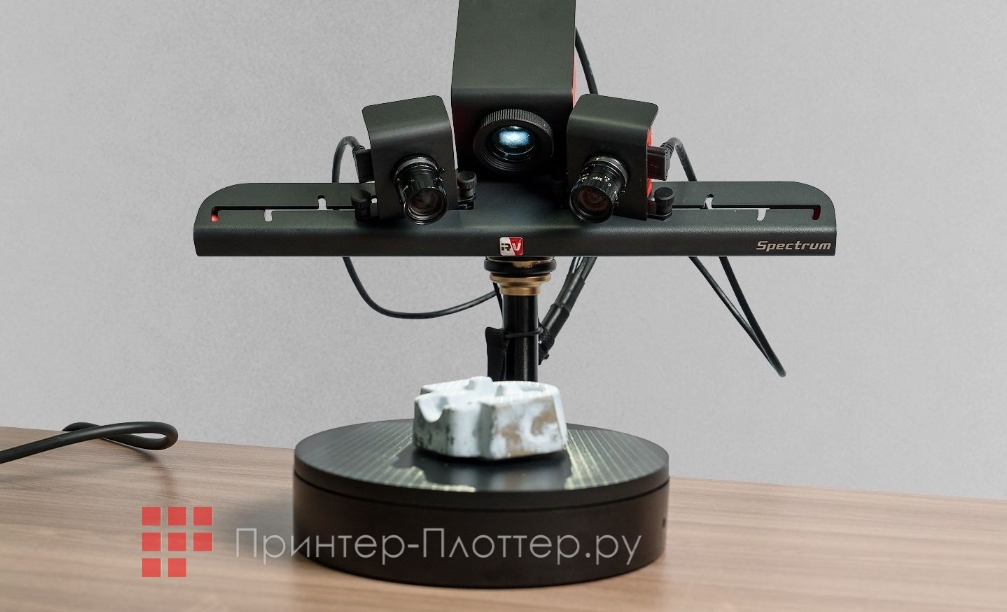

Сканирование на поворотном столе

Быстрое и простое 3D-сканирование объекта на платформе поворотного стола. При повороте объекта фрагменты его модели автоматически объединяются.

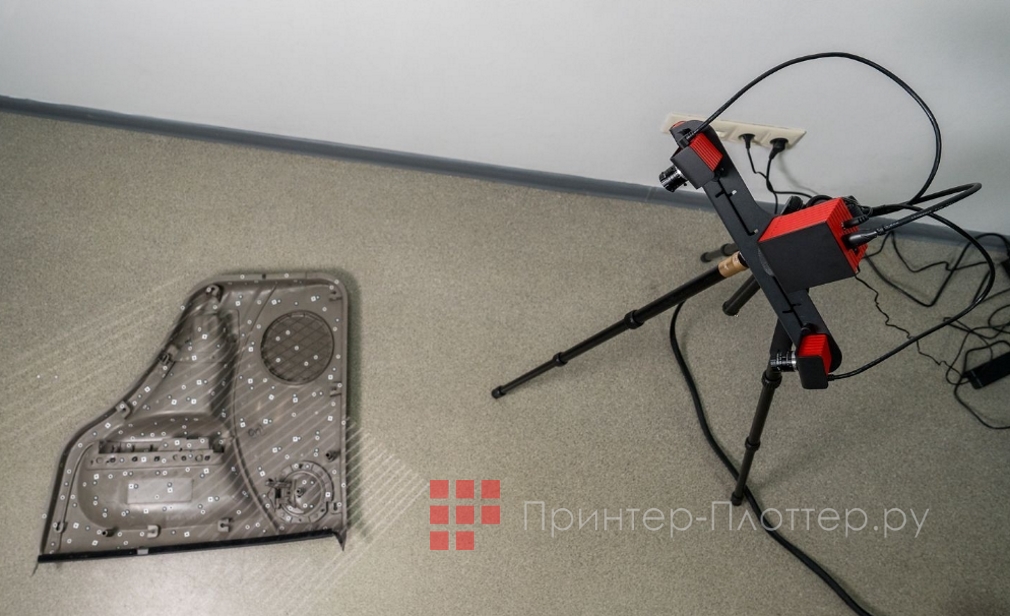

Сканирование с использованием маркеров

Автоматическое выравнивание фрагментов модели основано на маркерах, нанесенных на поверхность объекта. Используется для повышения точности 3D-сканирования. Поддерживается внешняя система фотограмметрии.

Сканирование в базовом режиме

Используется для 3D-сканирования объектов, которые невозможно оцифровать другим способом, например музейных экспонатов. Фрагменты модели, полученные с разных ракурсов, комбинируются в соответствии с особенностями геометрии поверхности объекта.

Возможности программного обеспечения

Программа позволяет значительно улучшить 3D-модель перед экспортом с помощью нескольких инструментов.

• Автоматическое сшивание вручную с маркерами и без них
• Заполнение пустот
• Сглаживание поверхностей
• Упрощение 3D-модели, уменьшение количества треугольников
• Исправление дефектов сетки
• Автоматическое удаление мелких артефактов, шумов

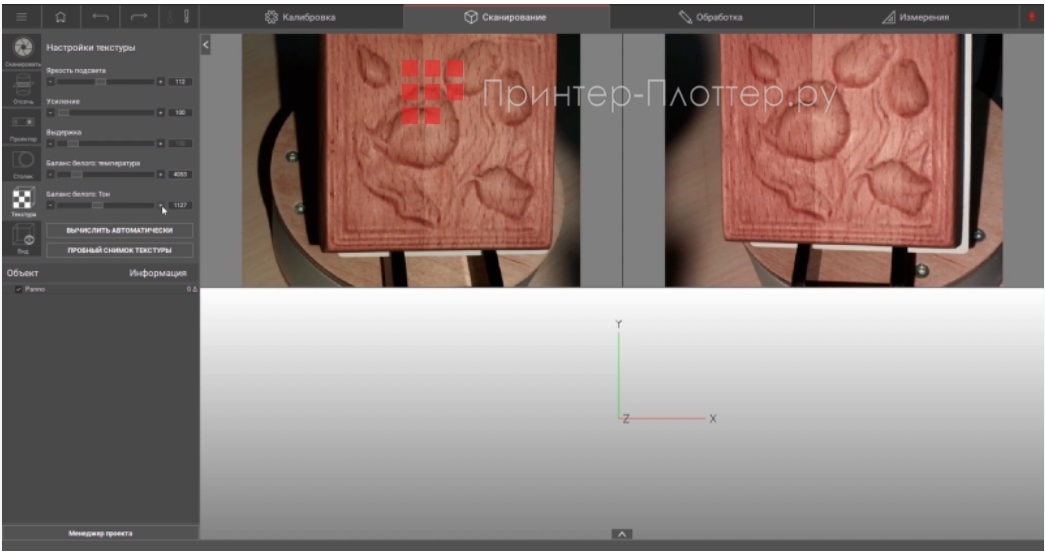

Сканирование с текстурами

Программа поддерживает сканирование с переносом цвета и имеет функцию автоматической настройки баланса белого, что важно, если полученные данные используются для цветной 3D-печати или в компьютерной графике, анимации и презентациях.

Пользователь может выбирать между скоростью сканирования и детализацией, изменяя разрешение камер.

Программа позволяет комбинировать сканирование в автоматическом и ручном режимах на основе геометрии или маркеров и предварительно оптимизировать модель.

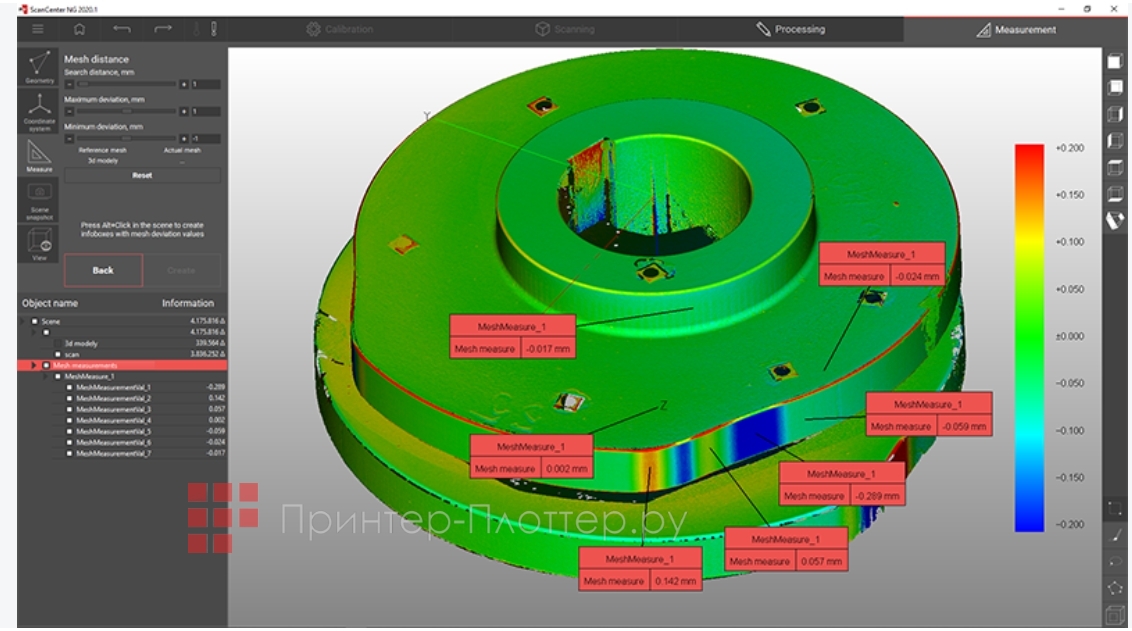

Встроенный контроль геометрии

Встроенный контроль геометрии между двумя сетками позволяет визуализировать расхождения в виде цветной карты и выполнять измерения в каждой отдельной точке проверяемой 3D-сетки.

Опция сшивания окончательного выбора предназначена для локального выравнивания нескольких сеток по выбранной области и полезна для выравнивания исходной и проверяемой сеток в соответствии с базовой геометрией.

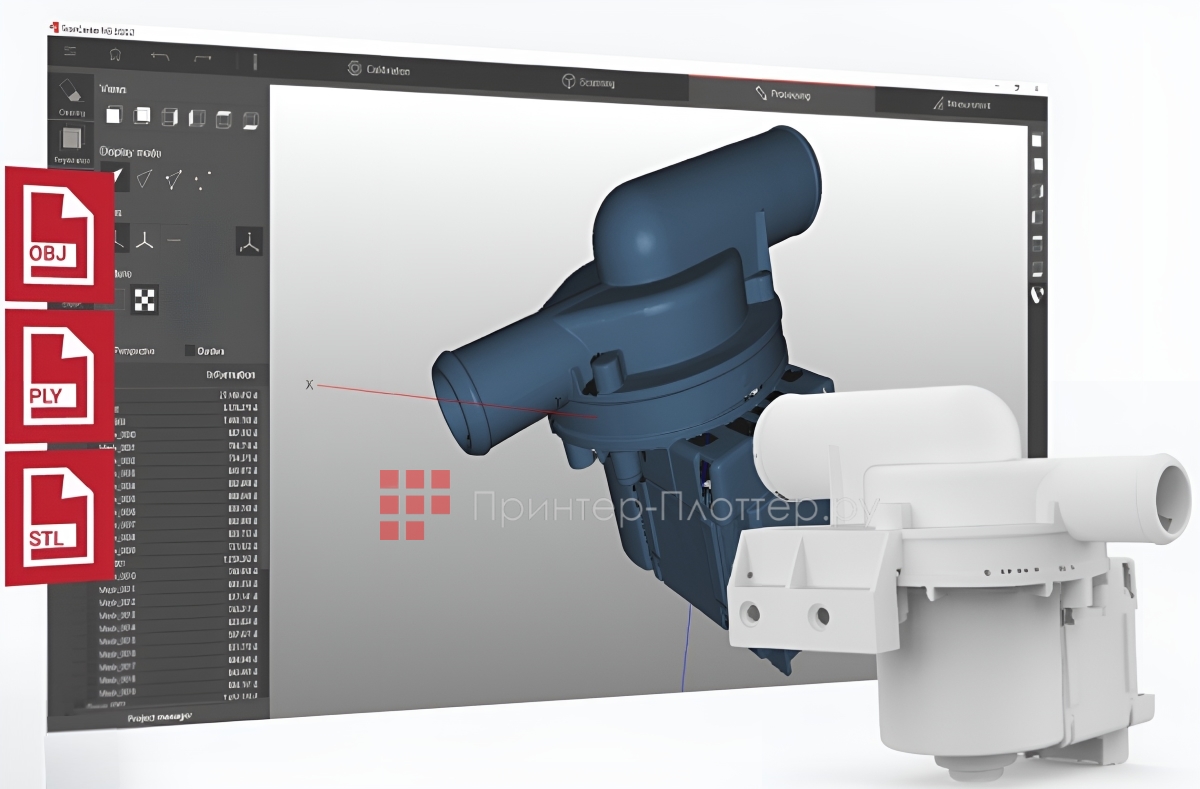

Удобный экспорт изображения сцены

Удобный экспорт изображения сцены позволяет сохранять как результаты выполненных измерений, так и результаты построения обычных и текстурированных моделей в основных пользовательских форматах 2D—графики - JPEG, PNG, BMP, PDF с возможностью выбора разрешения изображения.

RV 3D Studio позволяет экспортировать 3D-модели в самые популярные форматы: OBJ, PLY, STL, PTX, ASCII.

Функция импорта CAD-файлов в универсальном формате STP с автоматической триангуляцией сетки обеспечивает подключение RV 3D Studio к системам 3D-моделирования.

Преимущества

• Сканирующий модуль с HD-проектором белого света и камерами 5 MP способен создавать 3D-модели с точностью до 0,04 мм и 3D-разрешением до 0,05 мм
• Две цветные камеры захватывают текстуру и мелкие детали объекта, создавая детализированную цветную 3D-модель, которую после оптимизации можно вставить в трехмерную сцену или цифровой каталог
• Автоматизация и ускорение рабочего процесса (автоматический поворотный стол в комплекте). Диаметр стола 20 см, нагрузка — до 20 кг

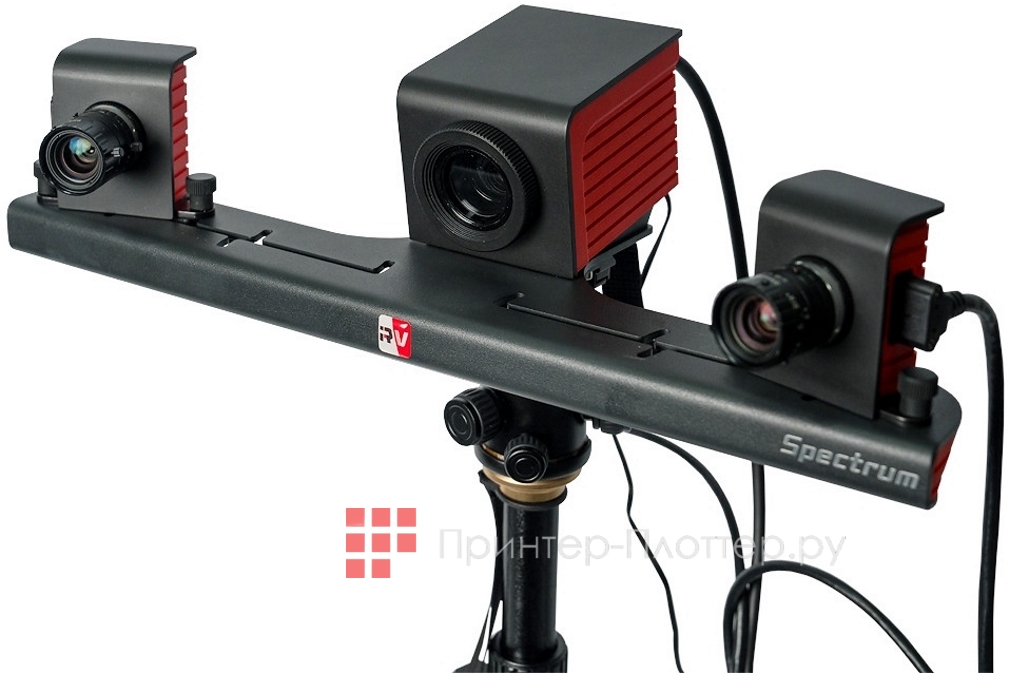

Купить RangeVision Spectrum II

Магазин Принтер-Плоттер.ру является официальным поставщиком продукции RangeVision. В магазине вы можете купить RangeVision Spectrum II на выгодных условиях — звоните или напишите нам.

Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
