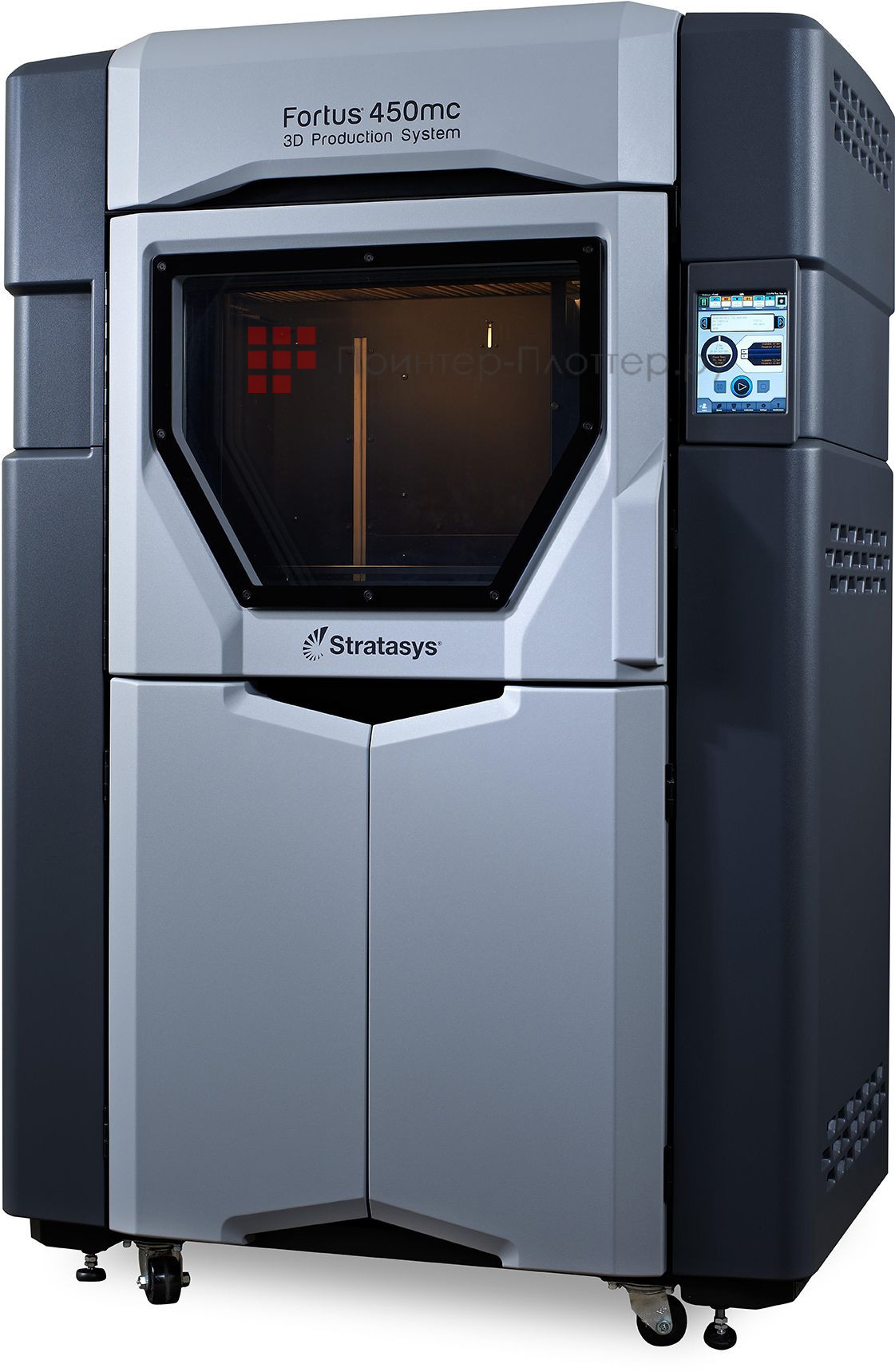

3D-принтер Stratasys Fortus 450mc

Описание Stratasys Fortus 450mc

Stratasys Fortus 450mc — 3D-принтер промышленного класса, предназначенный для печати термопластиками. Технологии, реализованные в устройстве, сокращают потери материалов при производстве, кардинально сокращают время изготовления новых изделий — в некоторых случаях в несколько раз, удаляют из производственного цикла дорогостоящий этап изготовления оснастки.

Особо важную роль играет снижение себестоимости продукции. Это свойство является весьма ценным для отраслей, где используются дорогие металлы — титан или золото. В авиакосмической промышленности при производстве традиционными методами иногда теряется до 90 процентов сырья. Использование же новейших 3D-технологий позволяет сократить эту цифру вдвое.

Любая современная компания-производитель для удержания лидирующих позиций на рынке активно использует 3D-машины в производственной цепи. При появлении в списке оборудования такого устройства любой бизнес, занятый производством, в кратчайшие сроки неизменно поднимается на совершенно новый уровень.

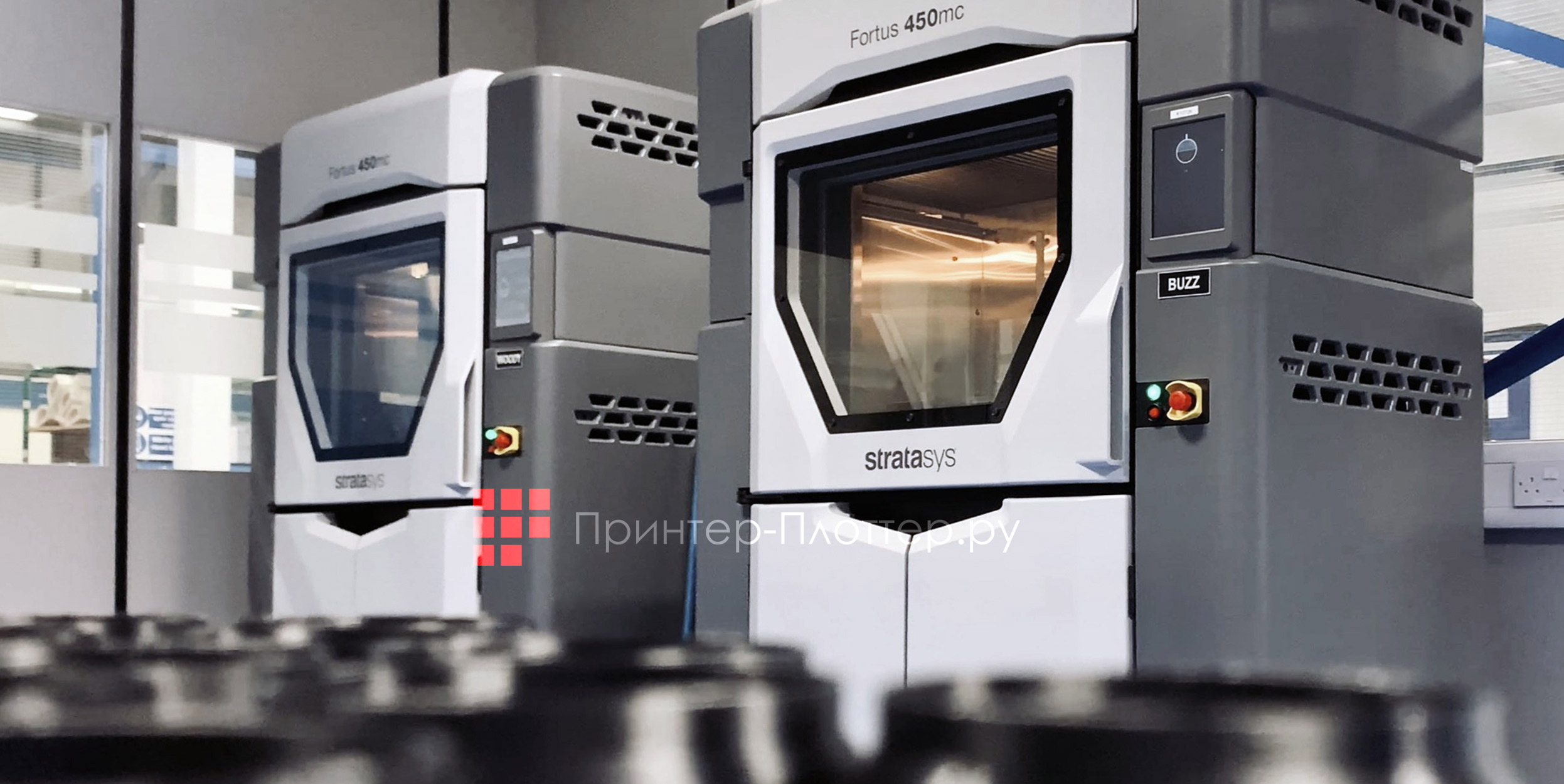

Инновационное устройство для физического воплощения цифровых 3D-моделей

3D-принтер отличается от привычных принтеров тем, что печатает сразу в трех измерениях, создавая различные объекты в объеме. Такая возможность появляется благодаря аддитивной технологии — наращиванию объекта слой за слоем. Главная задача 3D-принтера — создавать качественные и недорогие физические прототипы 3D-моделей в короткие сроки.

Основой для печати на Stratasys Fortus 450mc служит любая трехмерная модель, созданная в САПР или САD-системе. Это могут быть как самые простые, так и сложные детализированные объекты. Для моделирования подойдут дизайнерские, медицинские, инженерные, математические и другие 3D-программы.

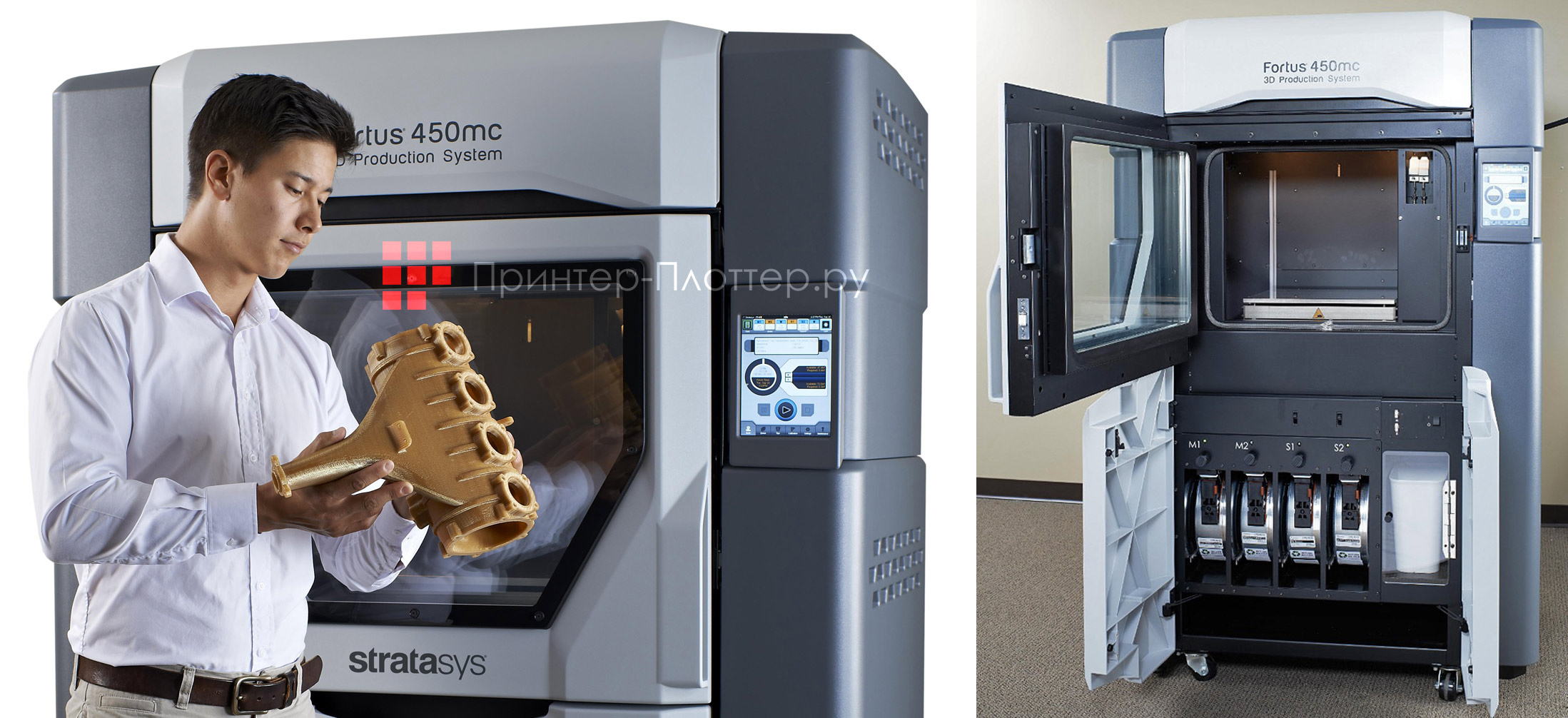

Ключевые особенности

• Простота в использовании. Для управления принтером не требуется долгосрочного обучения.
• Вариативность моделей. Позволяет использовать для печати широкий спектр материалов (14 видов термопластиков), производя изделия практически для всех отраслей человеческой жизнедеятельности.
• Высокая производительность. Дизайнер может создать цифровую модель и получить ее материальное воплощение на руки за один день.
• Большая камера печати — 406 x 355 x 406 мм. Предоставляет возможность создавать крупные детали и выполнять высокие объемы производства.
• Высочайшая точность. Стабильность построения составляет около 98 процентов.

Сферы применения

Stratasys Fortus 450mc представляет интерес для производственников в самых разных отраслях.

• Промышленное производство. В литейном цеху идеально подходит для печати пресс-форм и восковок, в машиностроении — для изготовления уникальных по геометрии деталей, которые невозможно создать традиционными способами.
• Оборонные предприятия. Используется при разработке нового оружия при проверке различных проектных решений.

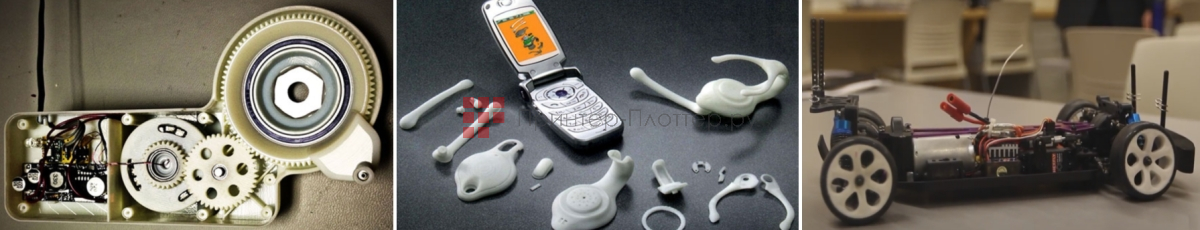

• Производство электроники. Для создания концепт-моделей для оценки внешнего вида или маркетинговых исследований, тестовых прототипов для проверки функциональности, эргономики, собираемости сложных конструкций и готовые к использованию изделия или отдельные элементы.

• Автомобилестроение. Используется для изготовления нестандартных и сложных деталей, большого объема обычных запчастей.
• Пищевая промышленность. Применяется для создания объемных сладостей и десертов для украшения кондитерских изделий и плоских геометрически сложных рисунков на выпечке.
• Медицина. В стоматологии — избавляет врачей от очень сложного и трудоемкого процесса при изготовлении протезов и коронок, а в хирургии необходим для изготовления протезов.
• Архитектура. Позволяет значительно уменьшить сроки изготовления макетов, максимально похожих на оригиналы.

• Образование и наука (университеты, НИИ, конструкторские бюро, лаборатории). Для проведения различных исследований и проверки правильности научных разработок.

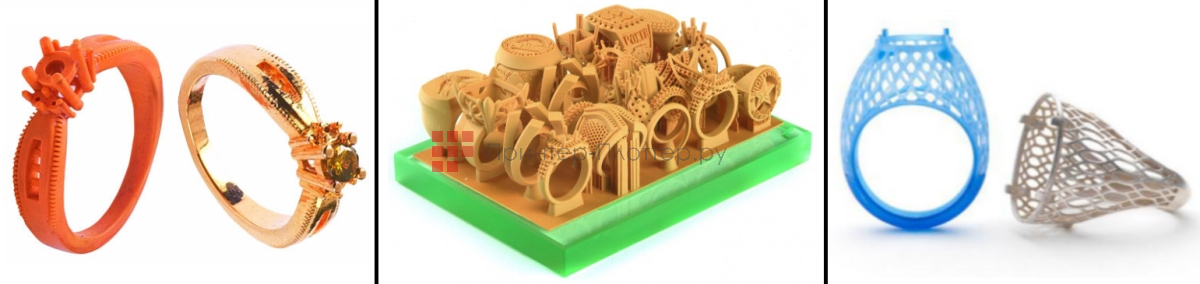

• Ювелирное дело. Значительно упрощает работу ювелира, позволяя быстро и качественно создавать восковые мастер-модели будущего украшения для последующей отливки его из драгоценного металла.

• Дизайн. Применяется для производства оригинальных предметов интерьера и различных дизайнерских аксессуаров.

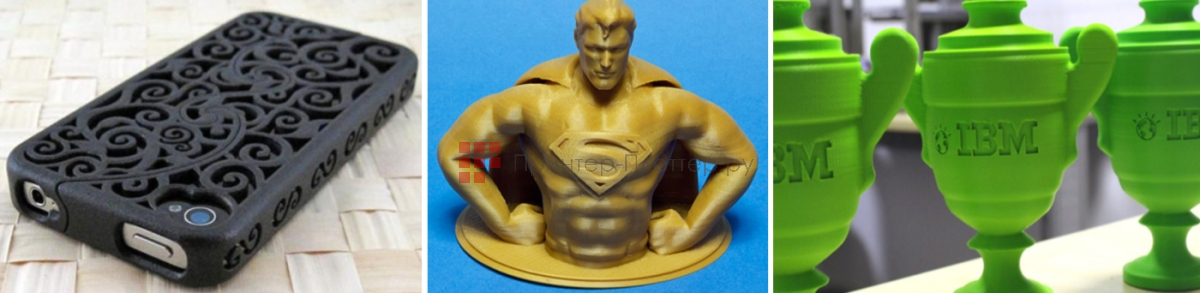

• Производство потребительских товаров. Посуда, объемные картины, статуэтки, подставки для посуды, сувениры, игрушки, бижутерия, чехлы для телефонов, канцелярские товары, брелки, значки.

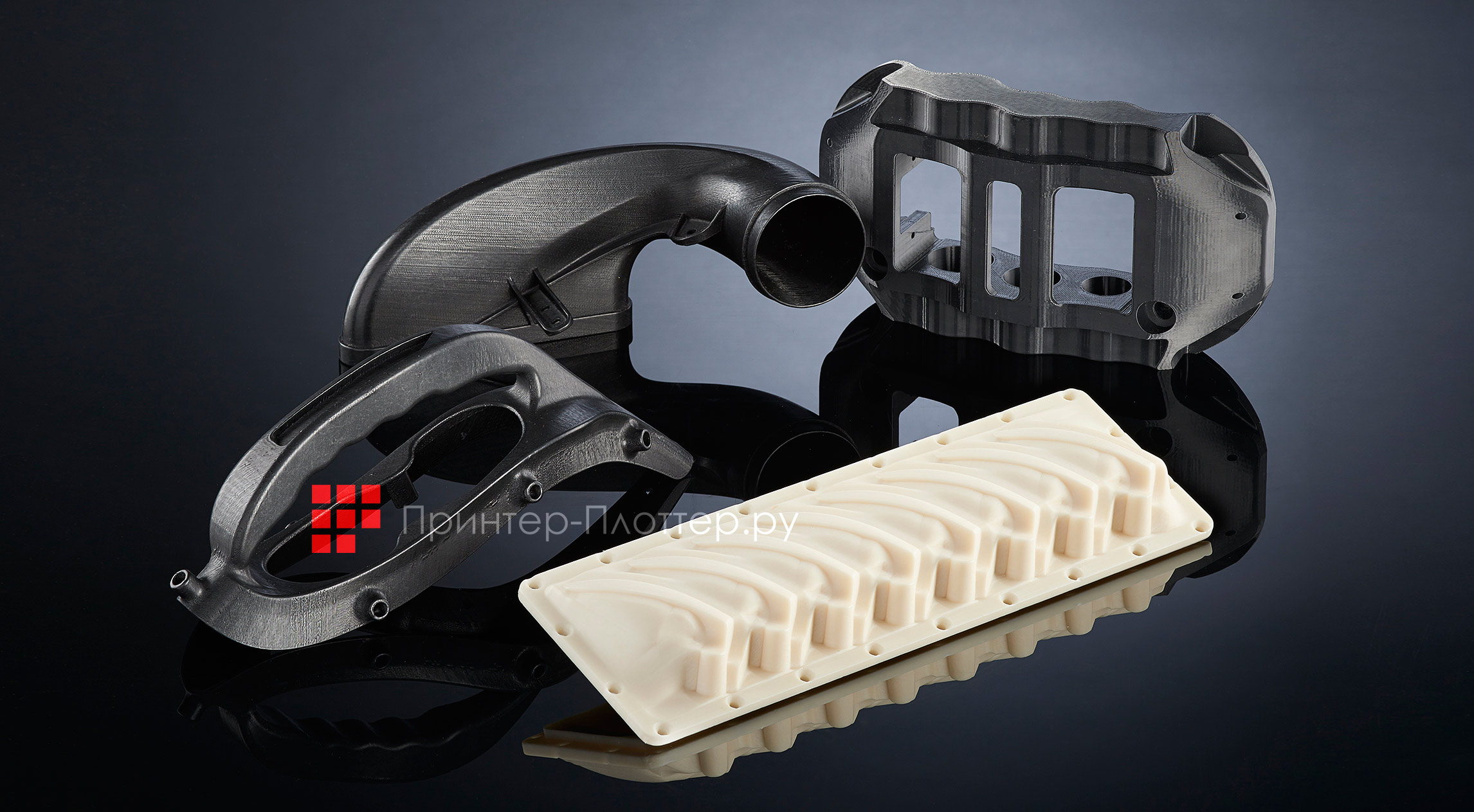

Возможности принтера

Stratasys Fortus 450mc существенно сокращает время выхода на рынок нового изделия, экономя при этом средства производителя. Принтер позволяет избежать ненужных рисков, максимально точно подходя к разработке прототипа. Всего за несколько часов можно создать физический макет изделия, изучить его свойства, скорректировать размеры, протестировать в реальных условиях. Это сводит риск получения брака из-за ошибок или неточностей в расчетах практически к нулю. В серийное производство заведомо уйдет идеально подготовленный продукт.

Некоторые современные технические решения можно реализовать только с помощью 3D-печати. Яркие архитектурные и дизайнерские проекты, сложные функциональные механизмы, новаторские научные решения, прототипы устройств, новые средства лечения и протезирования сегодня нельзя представить без технологий 3D-проектирования и печати.

Трехмерная реализация проектов позволяет заметно улучшить планирование производства, сократить затраты на разработку и тестирование, ускорить выход продукции на рынок, удешевить научные исследования, гораздо быстрее найти инвесторов и наладить эффективную коммуникацию с потребителями.

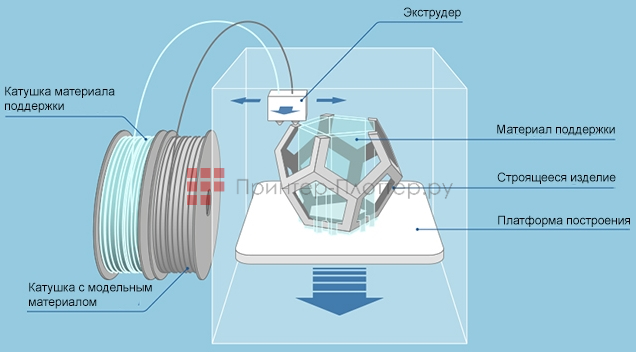

Технология печати FDM

FDM (Fused Deposition Modeling) — технология 3D-печати заключается в послойном выращивании изделия из предварительно расплавленной пластиковой нити. В результате, при низкой стоимости материалов получаются прочные износостойкие изделия с широкими возможностями постобработки.

3D-модель в формате STL передается в программное обеспечение 3D-принтера. Программа автоматически (или оператор вручную) располагает модель в виртуальном пространстве рабочей камеры. Затем программа автоматически генерирует элементы вспомогательных конструкций (из специального материала поддержки) и проводит расчет количества расходных материалов и времени выращивания прототипа. Перед запуском процесса печати модель автоматически разделяется на горизонтальные слои и производится расчет путей перемещения печатающей головки.

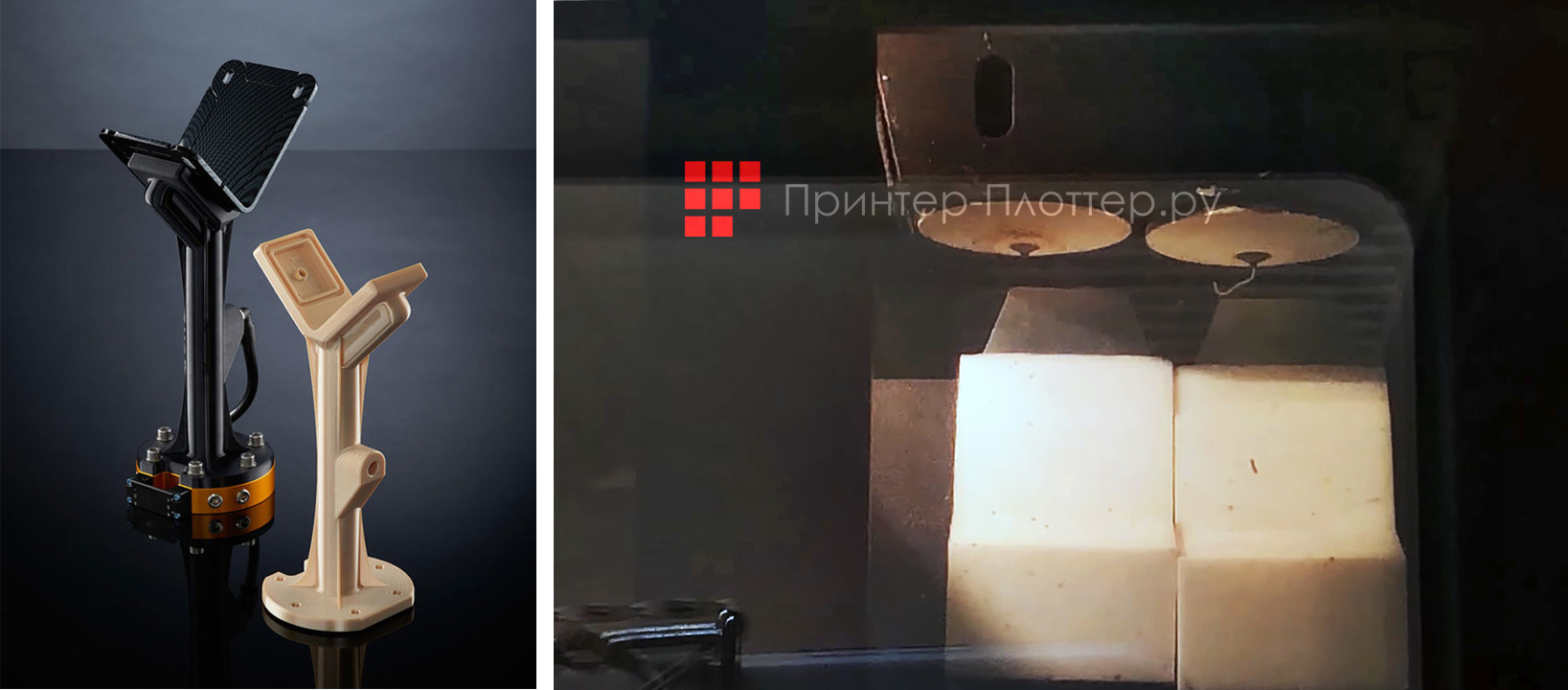

Процесс 3D-печати

Нагревающая головка с фильерами (экструдер) расплавляет тонкую пластиковую нить (леску) и послойно укладывает ее согласно данным математической 3D-модели. После завершения процесса построения изделия вспомогательные конструкции удаляются (вручную или растворяются в специальном растворе). Готовое изделие может быть использовано в напечатанном виде или подвергнуто любому способу постобработки.

Точность построения

Точность построения моделей по технологии FDM во многом зависит от толщины печатного слоя. Эта величина составляет от 0,127 до 1 мм. Поверхность готовых объектов обычно слегка ребристая (ступенчатая в пределах 0,1–1 мм). Ребристость обусловлена тем, что расплавленная нить имеет округлую форму. Придать дополнительную гладкость поверхности можно с помощью постобработки.

Постобработка пластиковых изделий

В первую очередь выполняется удаление материала поддержки.

Обработка прототипа после печати

Выращенная поверхность будет немного ребристой. Обрабатывать изделия потребуется только в тех случаях, когда требуется идеально гладкая поверхность.

Дополнительные возможности

Прототипы легко красятся обычной краской или автоэмалью. Прототипы можно сверлить, полировать или шлифовать. Части моделей легко склеиваются между собой любым клеем для пластика.

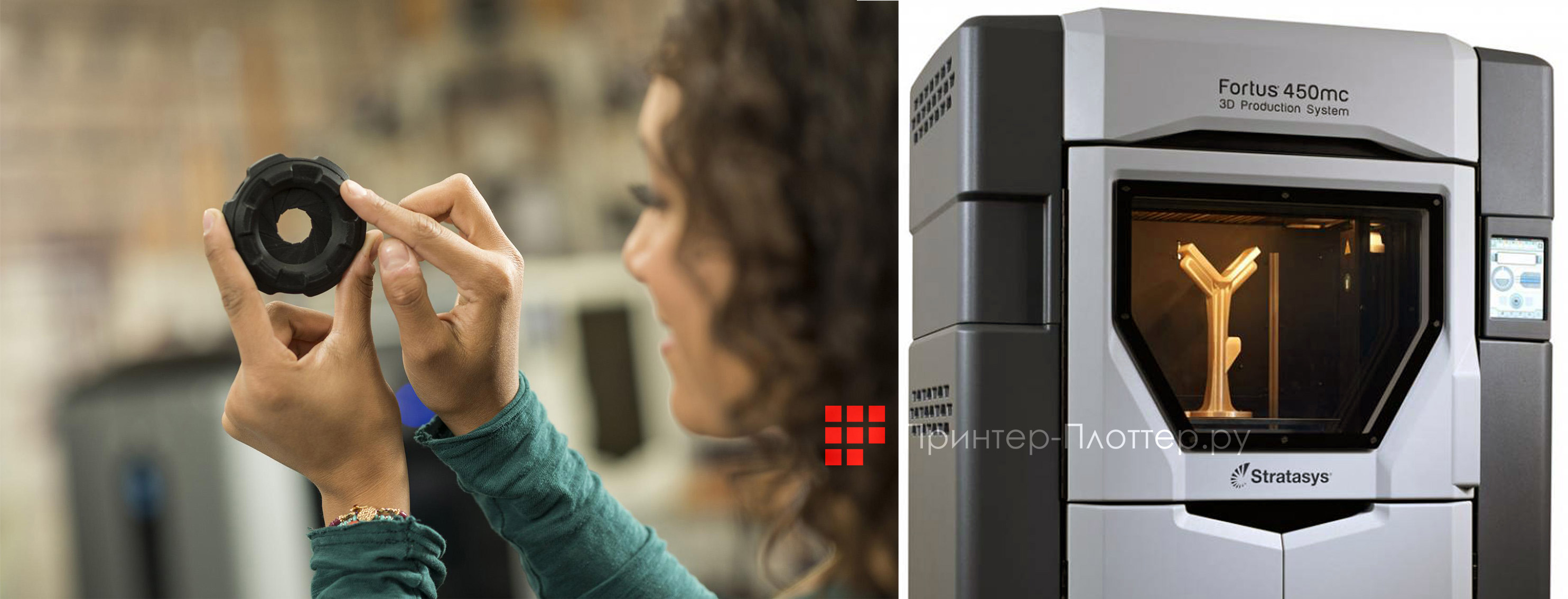

Невероятная стабильность и точность печати

Stratasys Fortus 450mc обеспечивает высокую точность печати (до 0,127 мм) и гарантирует 98-процентную повторяемость готовых изделий. Это позволяет создавать мастер-модели, и визуализации, и заниматься качественным мелкосерийным производством. Используя 3D-принтер для производства готовых функциональных изделий, происходит экономия на производственных расходах и сокращается срок разработки новых продуктов.

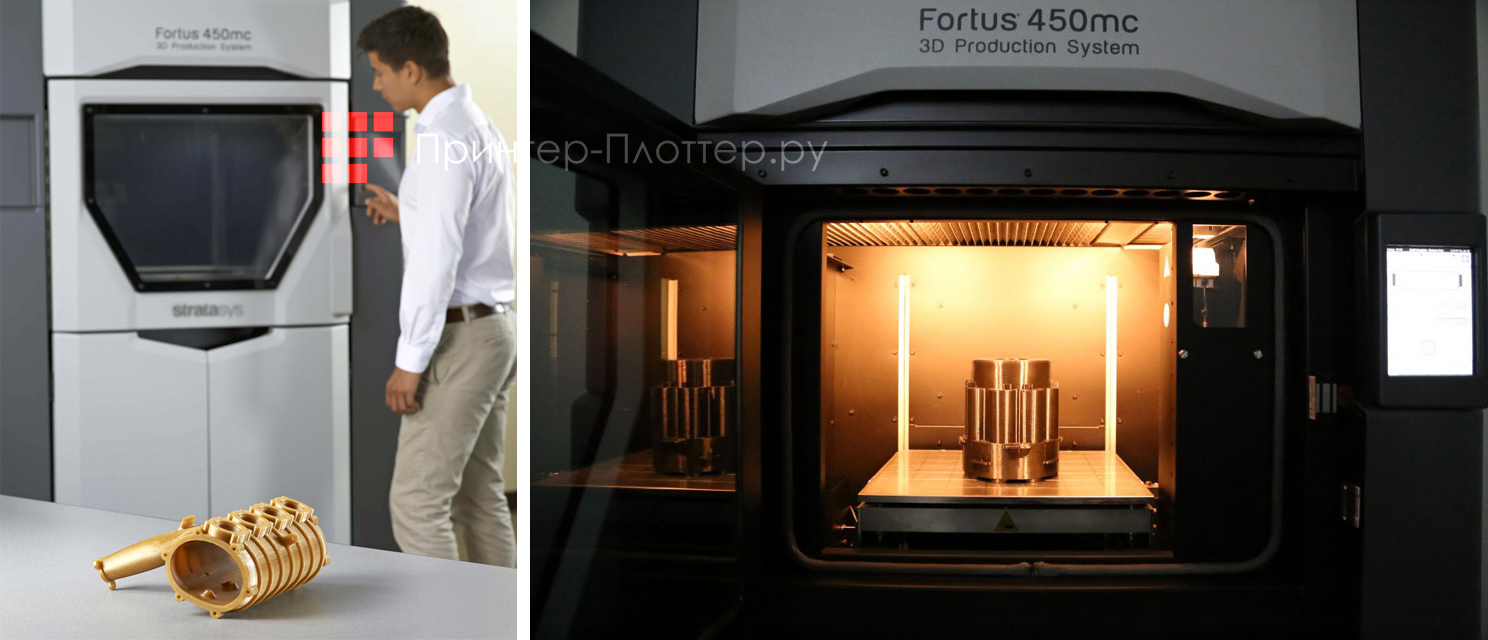

Режимы качества печати

Устройство позволяет в зависимости от материала и характеристик печатать в разных режимах качества. Такая вариативность предоставляет возможность, выбирая толщину печатного слоя, более гибко подходить к процессу создания прототипов, регулировать скорость и качество печати.

Лучшие промышленные термопластики

Stratasys Fortus 450mc работает со многими видами пластика. Пользователь имеет возможность выбирать из целого списка материалов, определяя какой лучше подходит для решения той или иной задачи.

• ASA. Атмосферостойкий пластик, не желтеет под прямыми солнечными лучами и устойчив к разбавленным кислотам, минеральным смазочным маслам. Подходит для печати различных кронштейнов, плафонов и все прочего, что предполагает эксплуатироваться на открытом воздухе без краски и какой-либо другой обработки.
• ABS-ESD7. Ударопрочный технический термопластик, который используется для создания деталей, где наличие статического заряда может привести к повреждению изделия, ухудшению его работы, вызвать деформацию или взрыв. Подходит для электронной продукции, в состав которой входят печатные платы, транспорта и техники промышленных отраслей.
• PC. Термостойкий поликарбонат с превосходными физико-механическими свойствами. Используется для производства инструментов. Подходит для ответственных задач прототипирования, изготовления инструментов, крепежных элементов, шаблонов для изгиба металла и композитных работ.

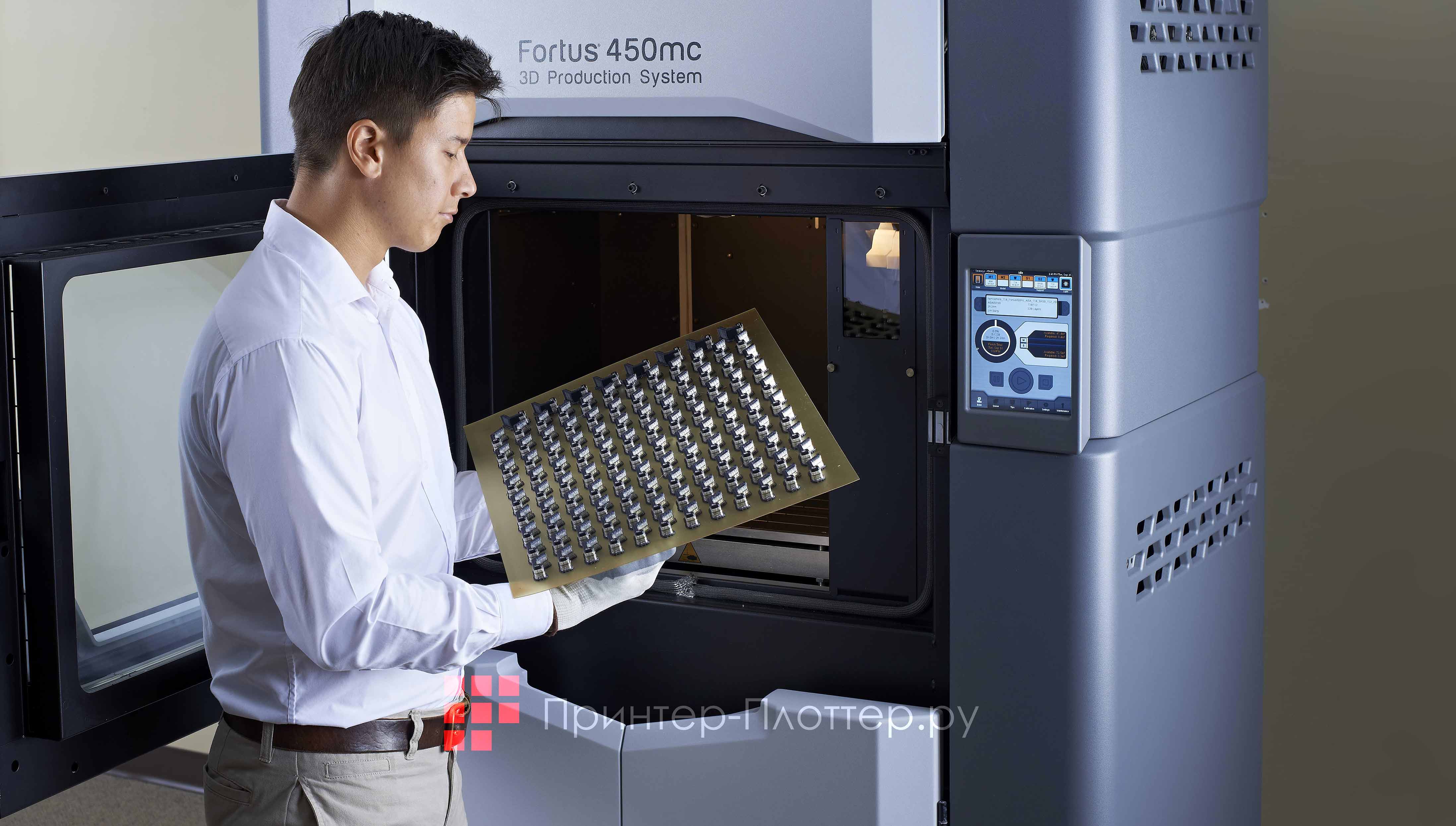

• ABS-M30. Надежный универсальный пластик, устойчивый к внешним воздействиям. Обеспечивает особую прочность на разрыв и изгиб. Подходит для концептуального моделирования, функционального прототипирования, изготовления инструментов и конечного использования деталей мелкосерийного производства.

• PC-ABS. Композитный пластик. Объединяет термостойкость PC и максимальную ударную прочность ABS. Подходит для прототипирования приводных инструментов и производства промышленного оборудования. Позволяет получать очень прочные сложные детали даже при наличии в них глубоких внутренних полостей.
• ST-130. Разработан специально для полых композитных деталей. Обладает повышенной устойчивостью к высоким температурам.
• ULTEM 9085. Огнеупорный термопластик с высокими эксплуатационными характеристиками. Оптимальное сочетание термостойкости, прекрасных физических и химических свойств. Знаменит своей надежностью. Обладает отличными температурными, механическими и химическими свойствами, которые делают его незаменимым во многих сферах применения.

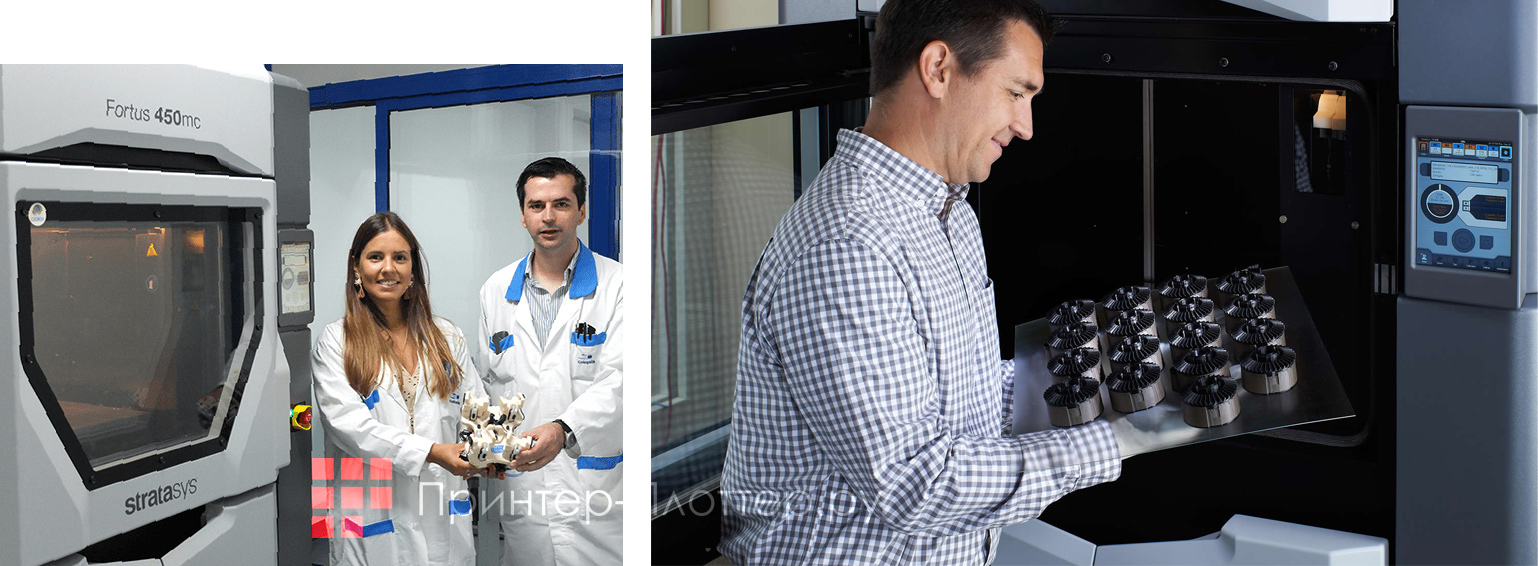

• PC-ISO. Биосовместимый термопластик. Позволяет инженерам и конструкторам медицинских, фармацевтических изделий и пищевых упаковок производить прочные и термостойкие модели для планирования операций, инструменты и крепежные элементы напрямую по CAD-данным.

• ULTEM 1010. Биосовместимый термопластик с высокими функциональными характеристиками.
• FDM NYLON 12. Прочный нейлоновый материал с высоким пределом прочности. Используется в аэрокосмической промышленности, в производственном оборудовании — в крепежных элементах, в прототипах внутренней обшивки, низкотемпературных воздухозаборниках и кожухах антенн.
• FDM NYLON 12CF. Основные преимущества этого материала — высокая жесткость и прочность. Подходит для производства товаров широкого потребления — товаров для отдыха до автопрома, авиации и космоса.
• Antero 840CN03. Термопластик демонстрирует исключительную химическую износостойкость.
• Antero 800NA. Термопластик обладает превосходными механическими свойствами — высокой прочностью, термостойкостью, износостойкостью, стабильностью размеров при печати деталей больших габаритов. Является альтернативой алюминию и стали. Используется в авиакосмической отрасли, автомобилестроении, пищевой и химической промышленности.

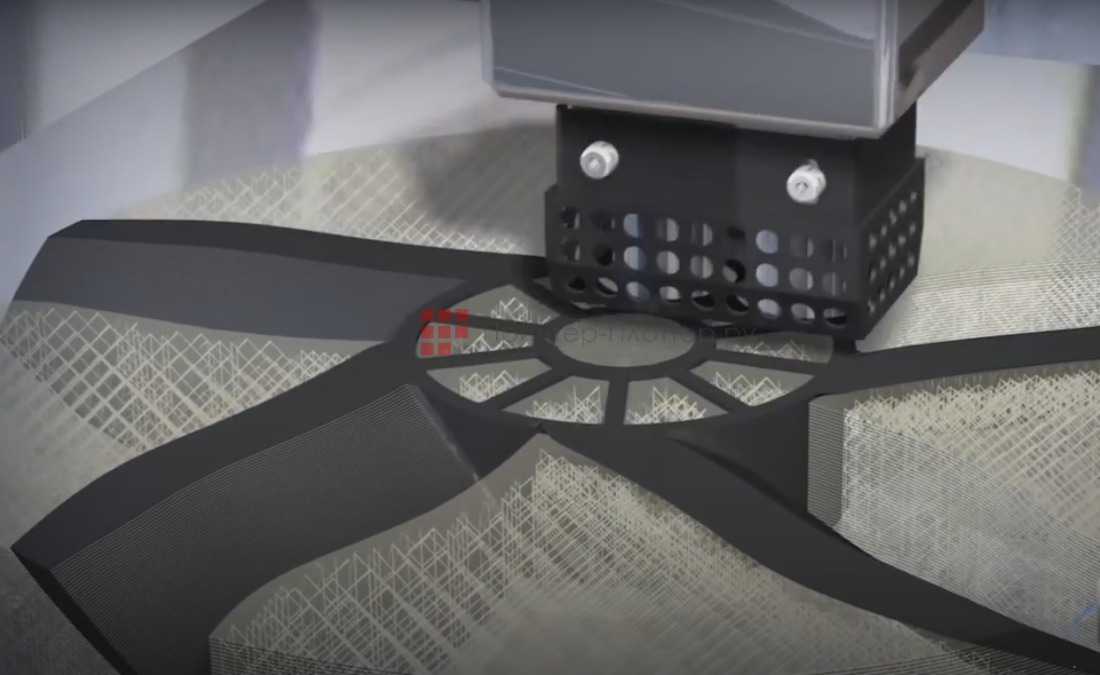

• МABS-M30i. Прочный биосовместимый пластик. Позволяет получать высокоточные детали, которые не теряют форму с течением времени. Идеальный материал для концептуального моделирования, функционального тестирования, прототипирования и цифрового производства в медицинских, фармацевтических, пищевых и автомобильных отраслях.

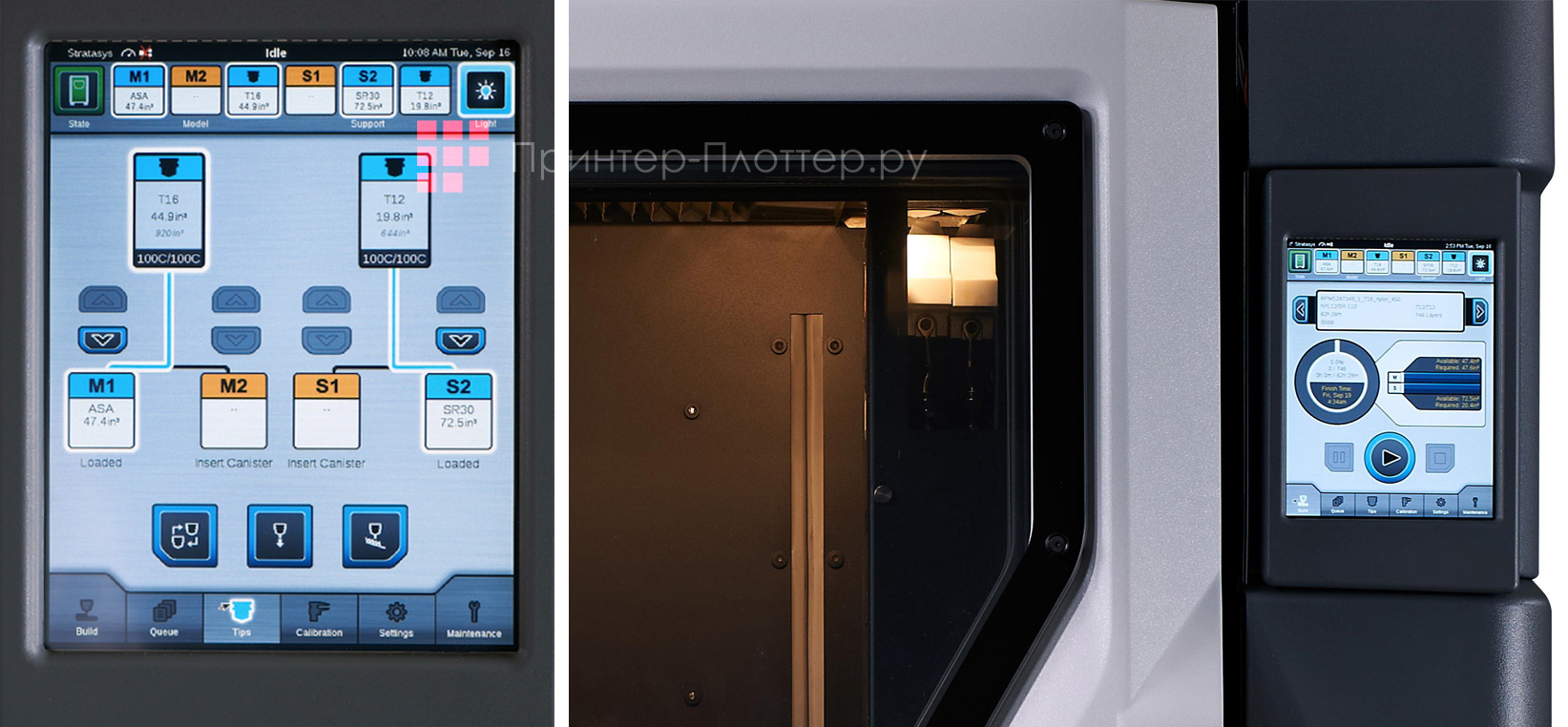

Сенсорный экран

Stratasys Fortus 450mc разработан для простоты использования с интуитивно понятным интерфейсом сенсорного экрана для плавного и эффективного рабочего процесса. Доступные материалы включают инженерный класс, а также высокоэффективные термопласты.

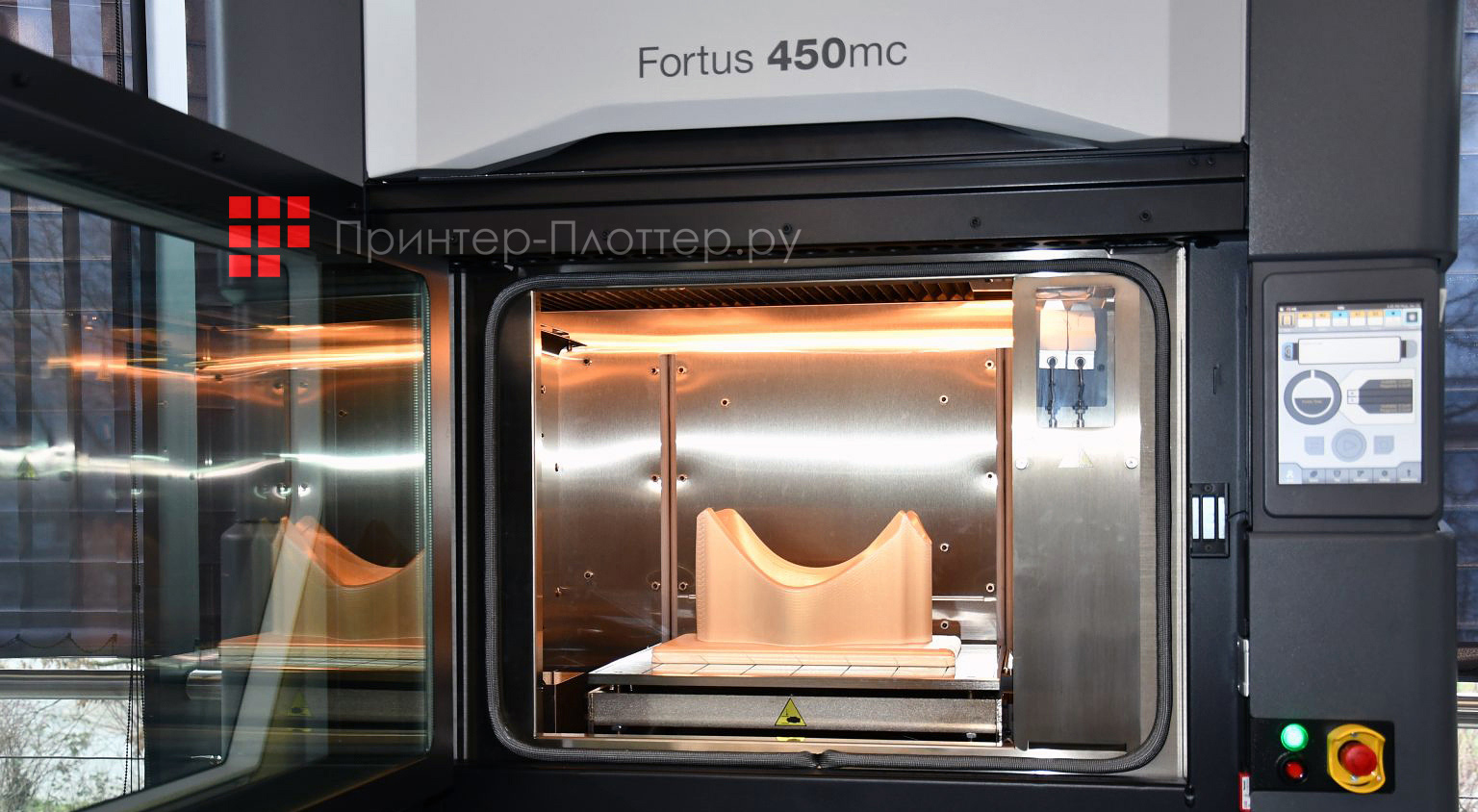

Камера большого размера для создания прототипов

Устройство предлагает камеру большого размера для создания прототипов, деталей конечного использования и оснастки в производственных условиях. Это является большим преимуществом, в случае необходимости производства крупных изделий. На выходе заказчик получает качественную вещь за один рабочий цикл принтера. Размеры камеры также позволяют увеличить объем производства мелких деталей.

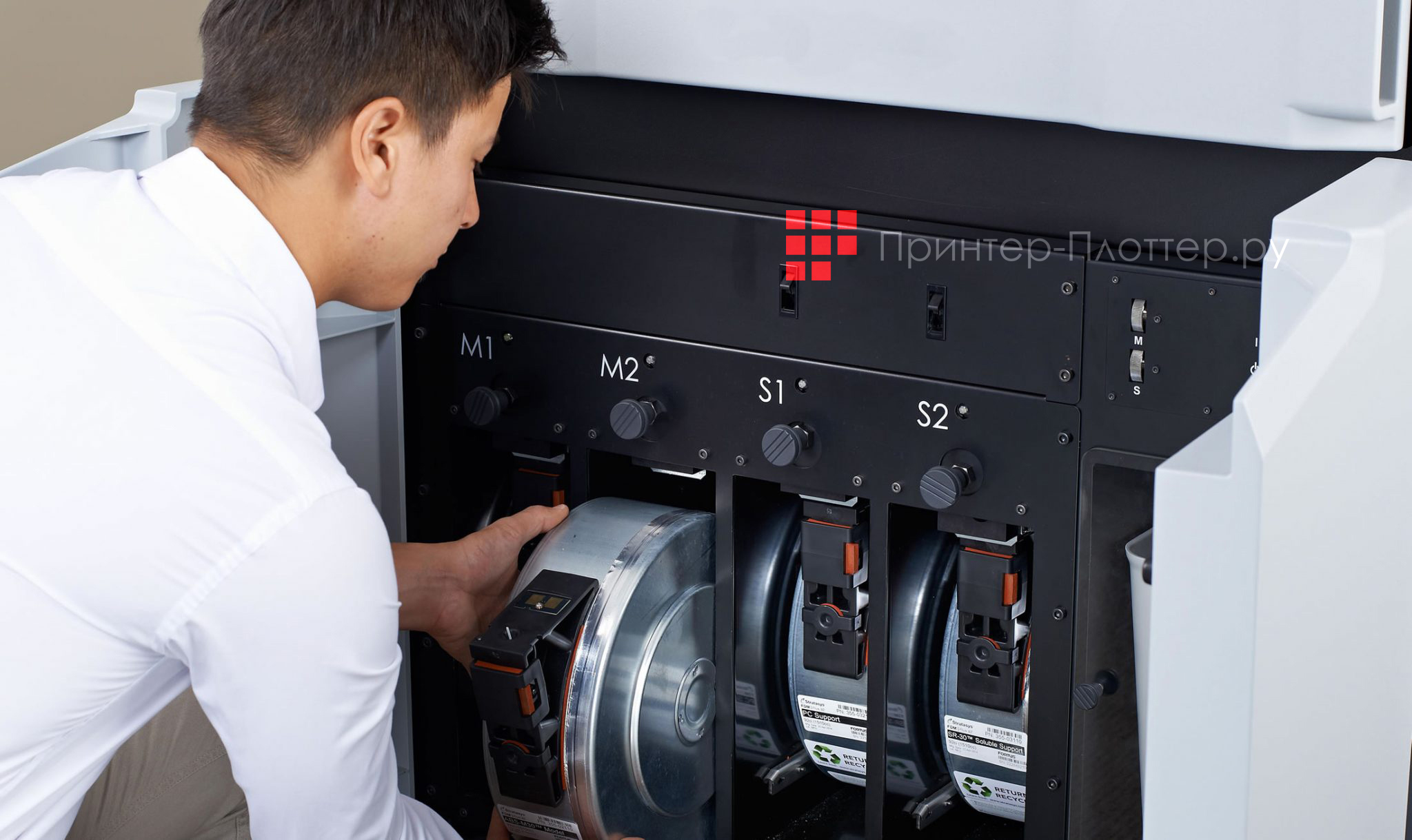

Автоматическая подача расходных материалов

Stratasys Fortus 450mc оборудован автоматической подачей расходных материалов. Если во время печати в одном контейнере пластик заканчивается, то машина автоматически переключает подачу материала на второй. Это избавляет от необходимости постоянно находиться рядом с 3D-принтером.

Если же необходима большая продолжительность автономной печати — достаточно просто установить на принтер дополнительный отсек для контейнеров с пластиком. Это увеличит рабочий объем материала вдвое.

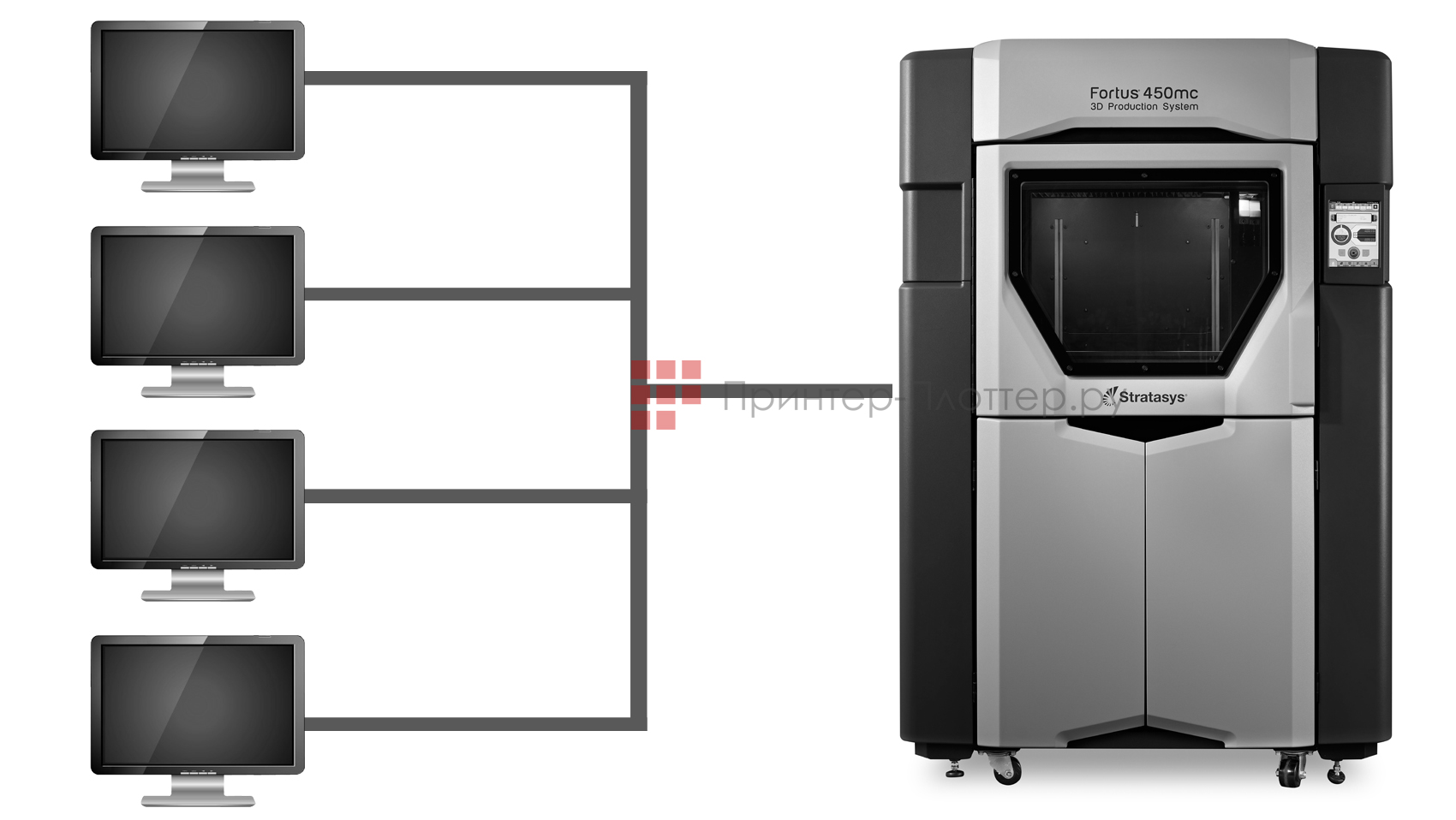

Возможность работы по сети

Stratasys Fortus 450mc — настоящая производственная станция, позволяющая работать с принтером параллельно над одной или разными задачами, с разных компьютеров, из разных кабинетов и даже зданий. Специальное ПО составляет очередь из заданий на печать, контролирует процесс и информирует пользователей о том, сколько времени осталось до конца построения. Возможность работы по сети делает 3D-принтер незаменимым инструментом при работе на больших предприятиях.

Удобное программное обеспечение

Stratasys Fortus 450mc поставляется со специальным программным обеспечением — Insight и Control Center. С его помощью можно создавать рабочую сеть и пользоваться системой трехмерной печати с нескольких компьютеров, максимально используя производственную мощность 3D-принтера.

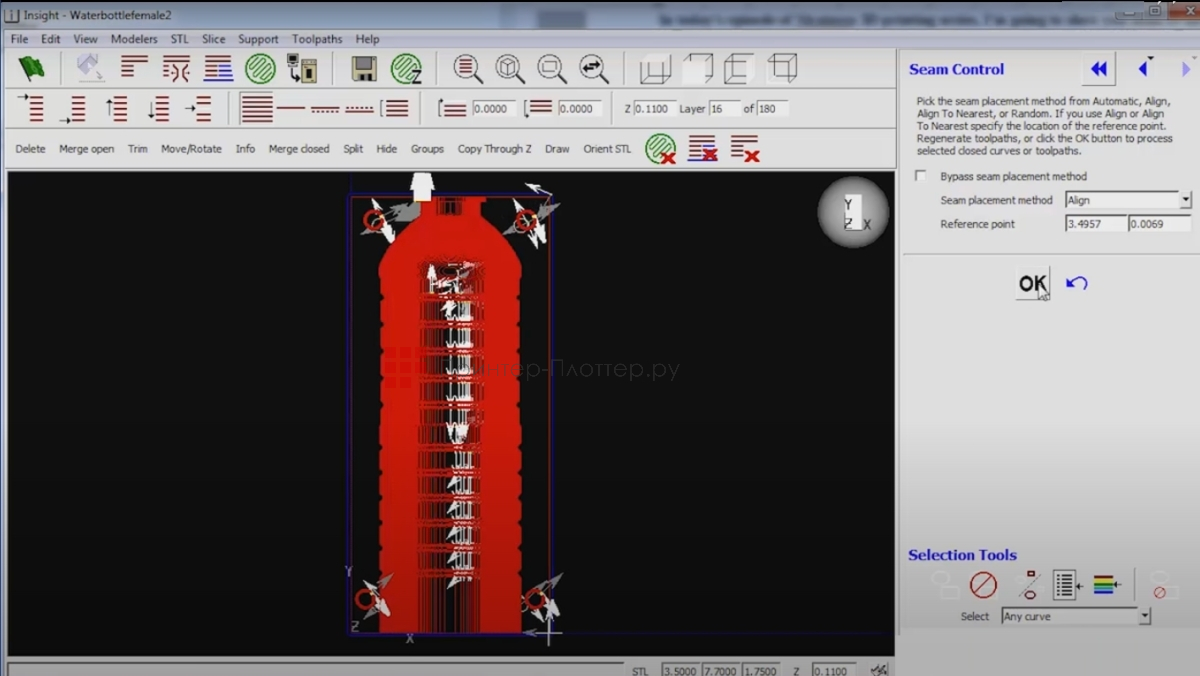

Программное обеспечение Insight

Программа Insight автоматизирует процесс подготовки к печати трехмерной компьютерной модели. Она самостоятельно адаптирует файл в формат STL, разделяет объект на слои, рассчитывает и распределяет структуры поддержки. Предлагает выбрать качество печати, установить необходимые паузы в процессе построения, разместить будущую модель в камере построения, индивидуально настроить опорные конструкции, программировать паузы в сборке. Программное обеспечение Insight работает с файлами STL формата, импортируемыми из любых трехмерных САПР.

Функции Insight

• Визуализация моделей.
• Возможность вручную редактировать параметры, определяющие внешний вид, прочность и точность деталей, а также скорость и расход материала в процессе печати
• Оптимизация расположения модели для обеспечения максимальной прочности и создания гладкой поверхности
• Изменение масштаба трехмерных моделей
• Автоматический расчет геометрии поддержки в зависимости от предпочтений пользователя
• Преобразование модели в горизонтальные сечения (слои) в автоматическом или ручном (настраиваемом) режиме
• Назначение программным способом пауз в процессе печати (например, для добавления электрических схем или накладных элементов для соединения метизами)
• Настройка в широких пределах ширины дорожек и алгоритма их укладки для расширенного контроля свойств изделий
• Отслеживание нужного количества копий моделей в одном сеансе печати
• Печать разных моделей в одном сеансе печати
• Организация очереди печати заданий с отображением времени печати и расхода материалов

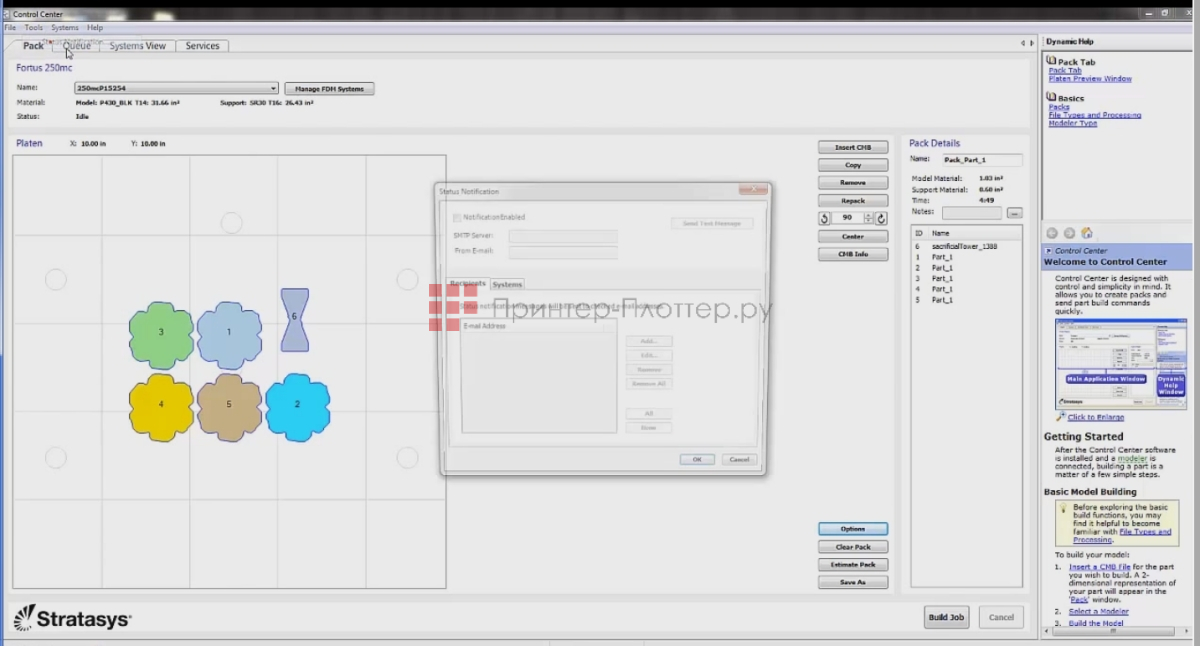

Приложение Control Center

В комплект поставки программного обеспечения Insight входит приложение Control Center, предназначенное для взаимодействия с рабочими станциями пользователей.

Функции Control Center

• Наблюдение за процессом печати (получение сведений о времени окончания прототипирования, контроль за остатком модельного материала в контейнере)
• Управление заданиями в системах
• Мониторинг состояния производства
• Организация работы в сети нескольких отделов для совместного использования производственных мощностей

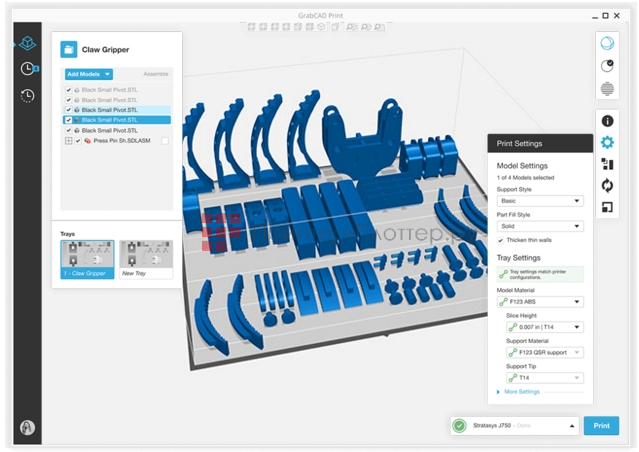

ПО GrabCAD Print

GrabCAD Print упрощает традиционный рабочий процесс подготовки к 3D-печати. Основано на лучшей сетевой архитектуре, созданной для удовлетворения потребностей организаций, ответственно подходящих к вопросам безопасности.

Функции GrabCAD Print

• Подготовка к 3D-печати, используя ориентирование, оптимизацию и генерирование подложки.
• Подготовка заданий для печати на нескольких принтерах.
• Независимость от САПР. Печать файлов STL, VRML и исходных 3D-файлов САПР (Creo, SOLIDWORKS, NX, CATIA, Inventor, OBJ) непосредственно. Автоматическое исправление поврежденных файлов.
• Получение информации о точном времени завершения печати или о возникших ошибках посредством уведомлений по электронной почте.
• Получение информации об истории заданий, использовании материала, времени печати, ошибках и использовании всех принтеров.
• Возможность отслеживания принтеров и заданий печати из любого места с помощью настольных или мобильных приложений.
• Оптимизация веса или прочности в различных срезах моделей путем назначения атрибутов непосредственно геометрии. Позволяет вносить корректировки перед отправкой на печать.

Преимущества

• Печать производится по технологии FDM
• Размеры камеры — 406 x 355 x 406 мм
• В работе использует 14 видов термопластиков
• Толщина слоя печати — 127 мкм, 178 мкм, 254 мкм, 330 мкм
• Точность печати до 127 мкм
• Повторяемость готовых изделий до 98 процентов
• Поддержка цветной печати
• Для полного цикла работы необходимо два материала поддержки
• Автоматическая подача расходных материалов
• 4 картриджа (2 — с модельным материалом, 2 — с материалом поддержки)
• Независимость от САПР
• Возможна работа по сети
• Специальное ПО входит в комплект поставки
