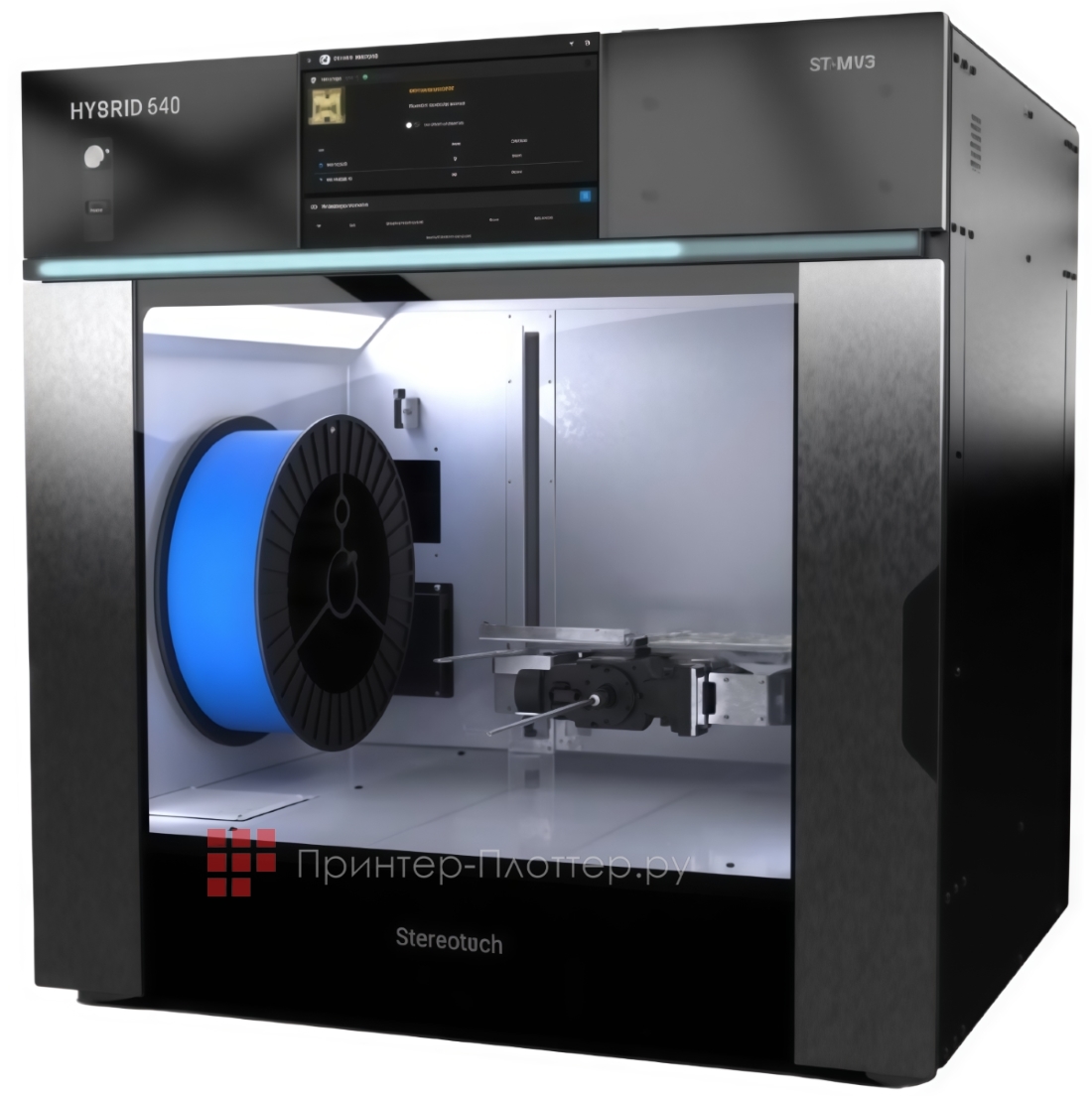

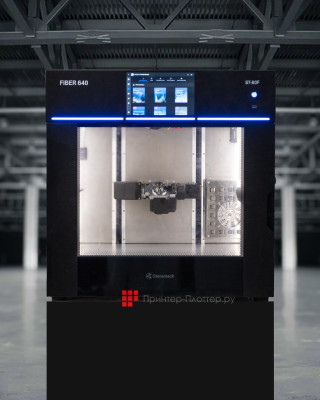

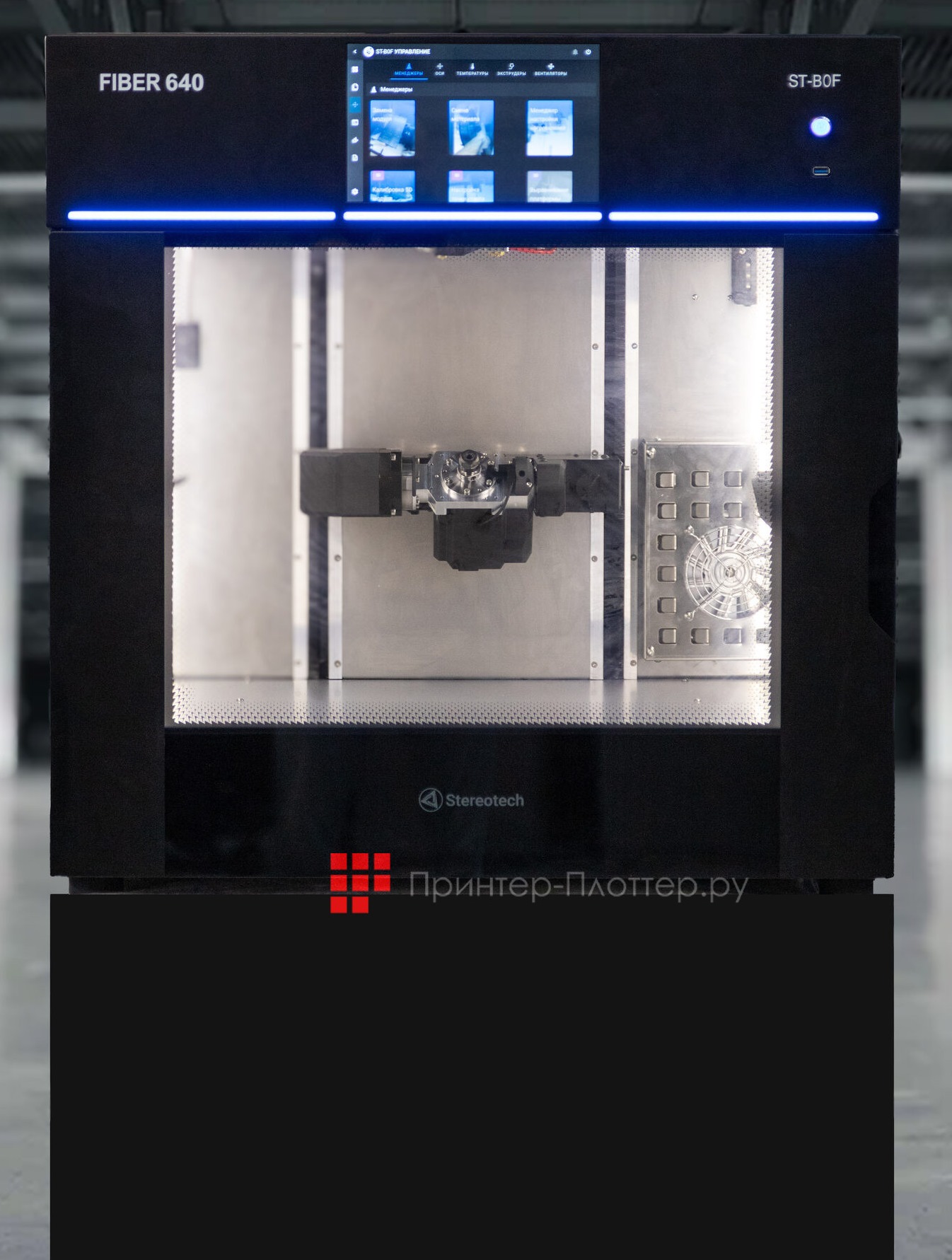

3D-принтер Stereotech Hybrid 640 (5D-принтер)

Описание Stereotech Hybrid 640

Stereotech Hybrid 640 — 5-осевой принтер для профессиональной 3D-печати высокотемпературными полимерами. Представляет новое поколение промышленных 5D-принтеров, ориентированное на изготовление деталей из сложных инженерных (PA, PP, PC) и высокотемпературных (PEI) пластиков.

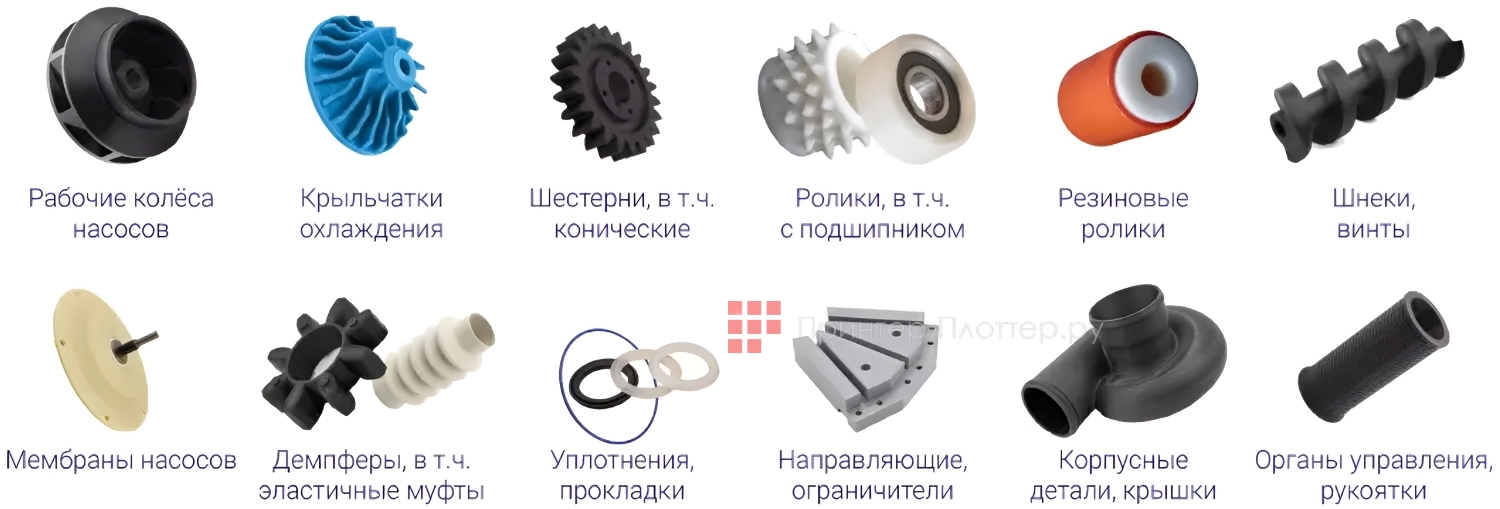

Применение

Основное применение Stereotech Hybrid 640 — производство запасных частей (ЗИП) для промышленного оборудования на производстве. В результате замены оригинальных запасных частей на 3D-печатные, предприятия получают выгоду до 3-х миллионов рублей в год, и это только на одном типе детали. Идеально подходит для производства нагруженных, термостойких деталей. Режимы 5D печати позволяют производить изделия из неплоских слоев для уменьшения количества поддержек, повышения прочности и автоматизированной печати на закладных элементах.

Области применения 5D-принтера включают образовательную, научную и производственную сферы, где принтер может применяться для единичного и мелкосерийного производства изделий из полимерных и полимерных композиционных материалов.

Особенности

Увеличенный рабочий объем

Stereotech Hybrid 640 имеет увеличенную рабочую камеру диаметром/шириной 400 мм, позволяет создавать прочные детали большего размера.

Высокое качество поверхностей

В отличие от классической FDM-печати, изделия, производимые данным устройством, имеют чистовую поверхность и готовы к использованию сразу, не требуют трудозатратной ручной постобработки деталей от поддержек.

Закрытая термокамера

Stereotech Hybrid 640 оснащен закрытой камерой построения с подогревом до 80°С. Что обеспечивает более стабильное построение изделий, минимизирует количество ошибок и брака даже при работе с масштабными проектами.

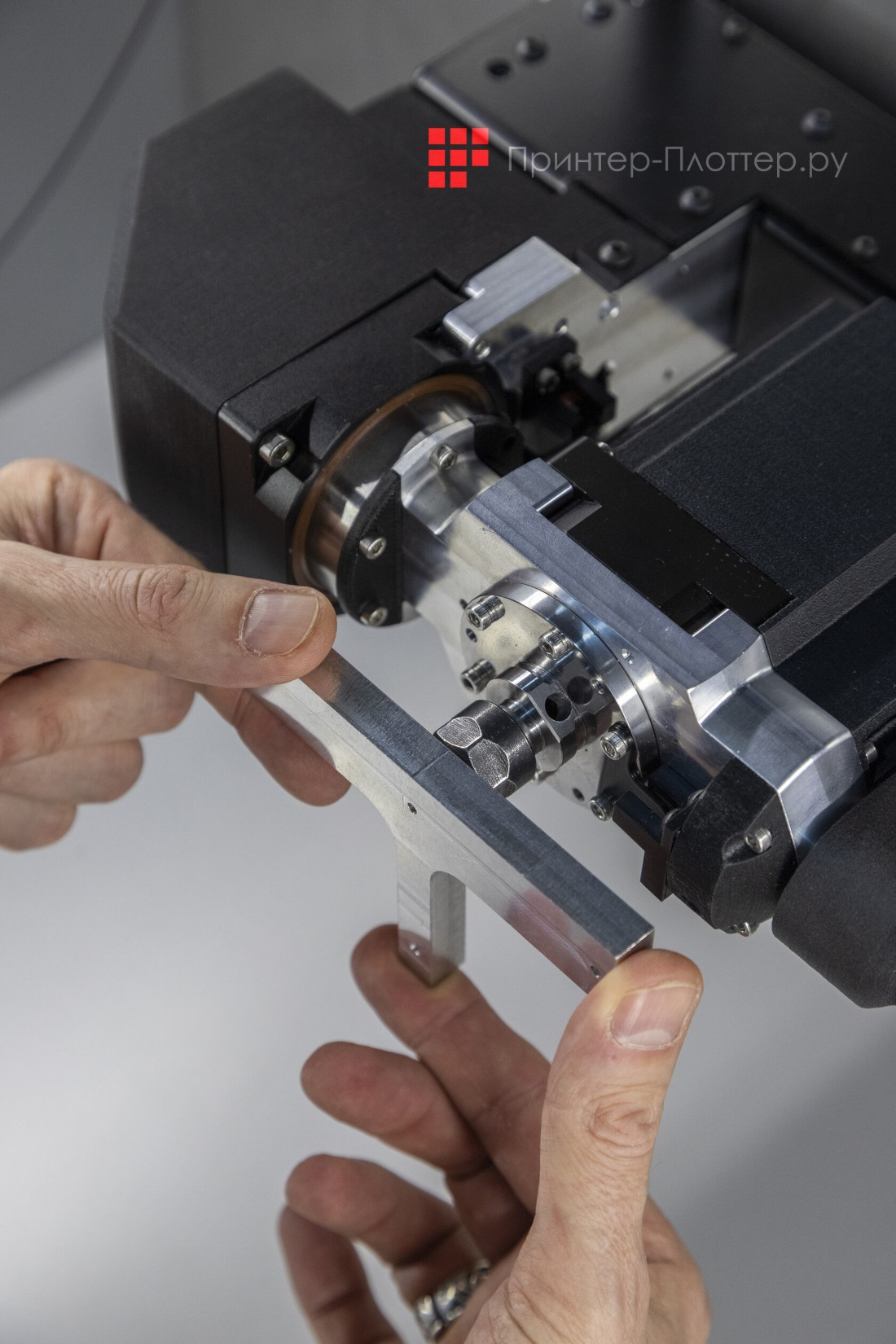

5D модуль

Имеющийся в принтере 5D модуль служит для установки различных оснований для печати в 5D режимах. По сравнению с обычными FDM 3D принтерами данный модуль вводит в конструкцию принтера две угловые оси — ось A (наклон оснастки) и ось C (поворот оснастки). Оснастки устанавливаются в цанговый патрон ER11. Штатная цанга имеет диаметр 6 мм, возможна установка цанг ER11 диаметром до 8 мм.

Режимы работы 5D-принтера

Stereotech Hybrid 640 поддерживает несколько режимов печати — 3D печать изделий из плоских слоев на подогреваемой платформе (3D модуле) и 5D печать изделий в той или иной последовательности из слоев неплоской формы с помощью 5D модуля и оснастки (на комплектных стальных прутках диаметром 6 мм).

5D модуль для печати на оснастке или закладном элементе жестко закреплен на принтере и не требует дополнительной установки.

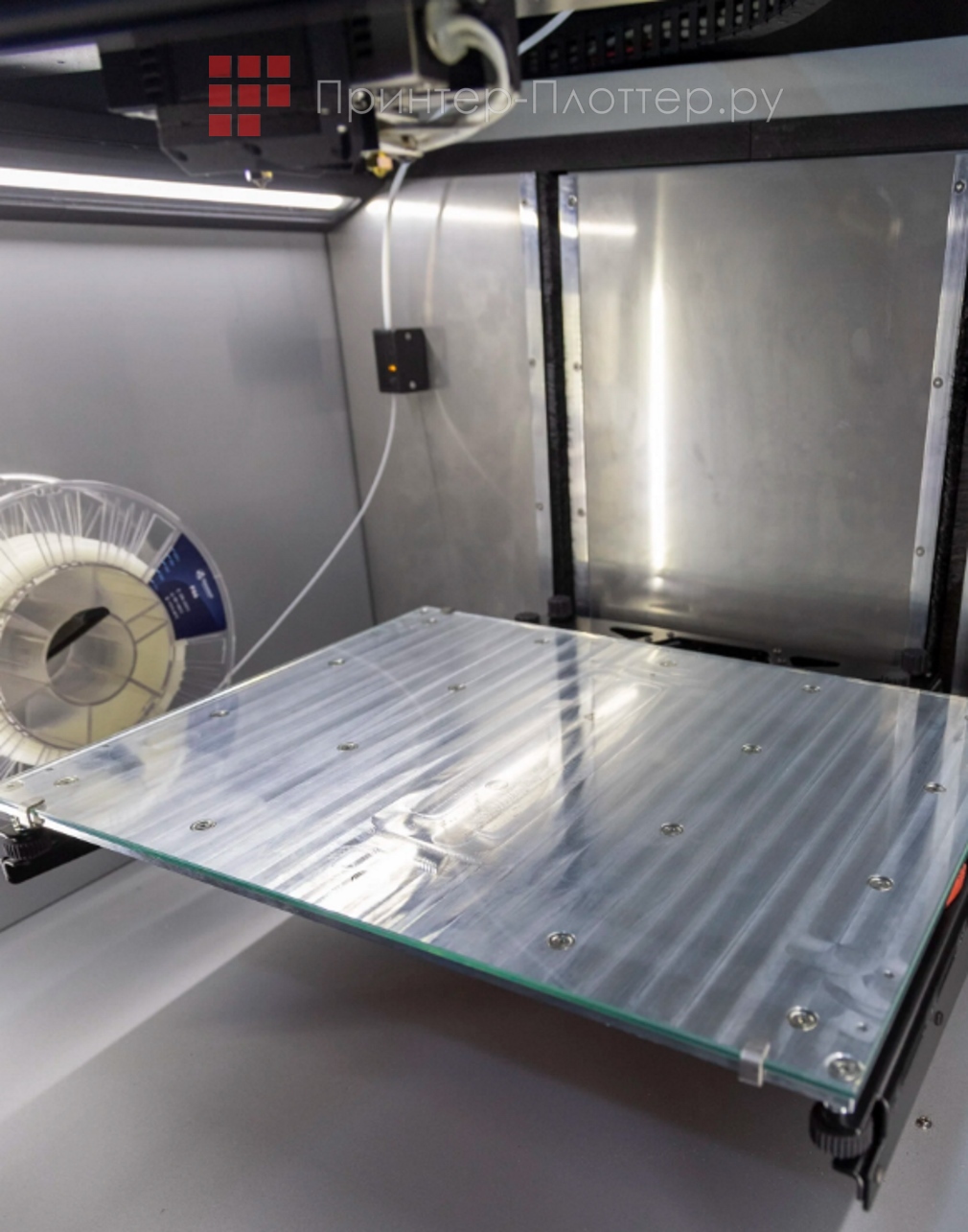

Чтобы сменить режим печати с 5D на 3D требуется установить нагревательную платформу, которая устанавливается поверх 5D модуля.

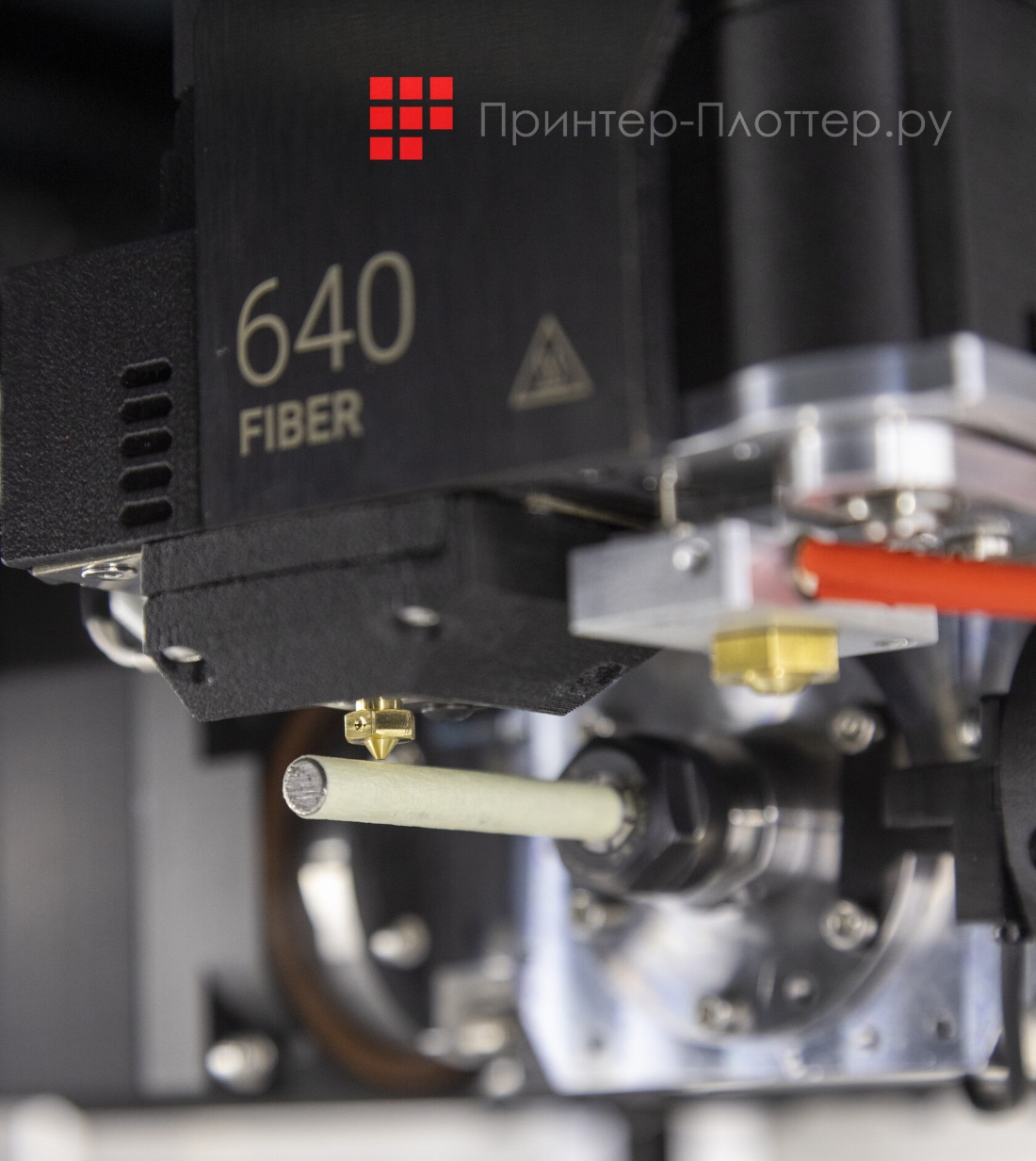

Печатающая головка

Печатающая головка 5D-принтера имеет два экструдера — основной экструдер (левый) и вспомогательный (правый). Основной (левый) экструдер адаптирован под работу с филаментами диаметром 1,75 мм. Тип экструдера – прямой (Direct), двигатель и механизм подачи установлены внутри печатающей головки.

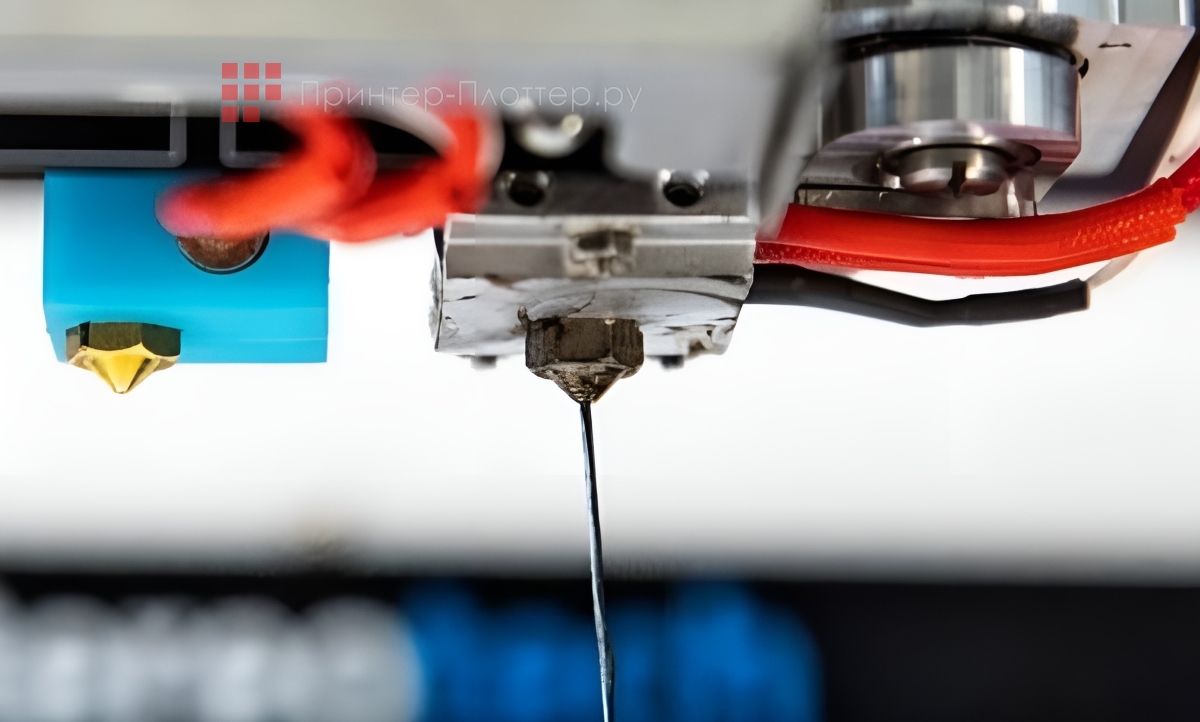

Экструдеры

Как в 3D, так и в 5D режимах печать может производиться одним или двумя экструдерами. В режиме одноэкструдерной печати изделие печатается только основным (левым) экструдером либо из одного материала, либо из нескольких материалов с их заменой во время паузы.

Основной экструдер принтера предназначен для печати определенными материалами.

• Пластиками для прототипирования из серии Proto
• Твердыми материалами серии Enduse и Fiberpart для конечных изделий, в том числе деталей с высокими прочностными характеристиками
• Эластичными материалами серии Sealant для мягких изделий и уплотнительных элементов
• Материалами с металлическим порошком серии Metalcast для производства заготовок под запекание по MIM-технологии
• Материалами серии HighTemp, обладающими высокой термостойкостью

Вспомогательный экструдер предназначен для печати только материалами серии Proto, в том числе пластиком Proto PVA для печати водорастворимых поддержек и твердыми материалами серии Enduse и Fiberpart.

Системы автоматизированной подготовки и мониторинга процесса печати

Камера видеонаблюдения

Камера видеонаблюдения в 2 МП позволяет наблюдать за ходом печати в реальном времени и контролировать качество работы принтера с любого устройства, будь то смартфон или компьютер.

• Предоставляет доступ к камерам через Интернет, что позволяет следить за печатью удаленно
• Записывает процесс печати, что полезно для анализа и документирования

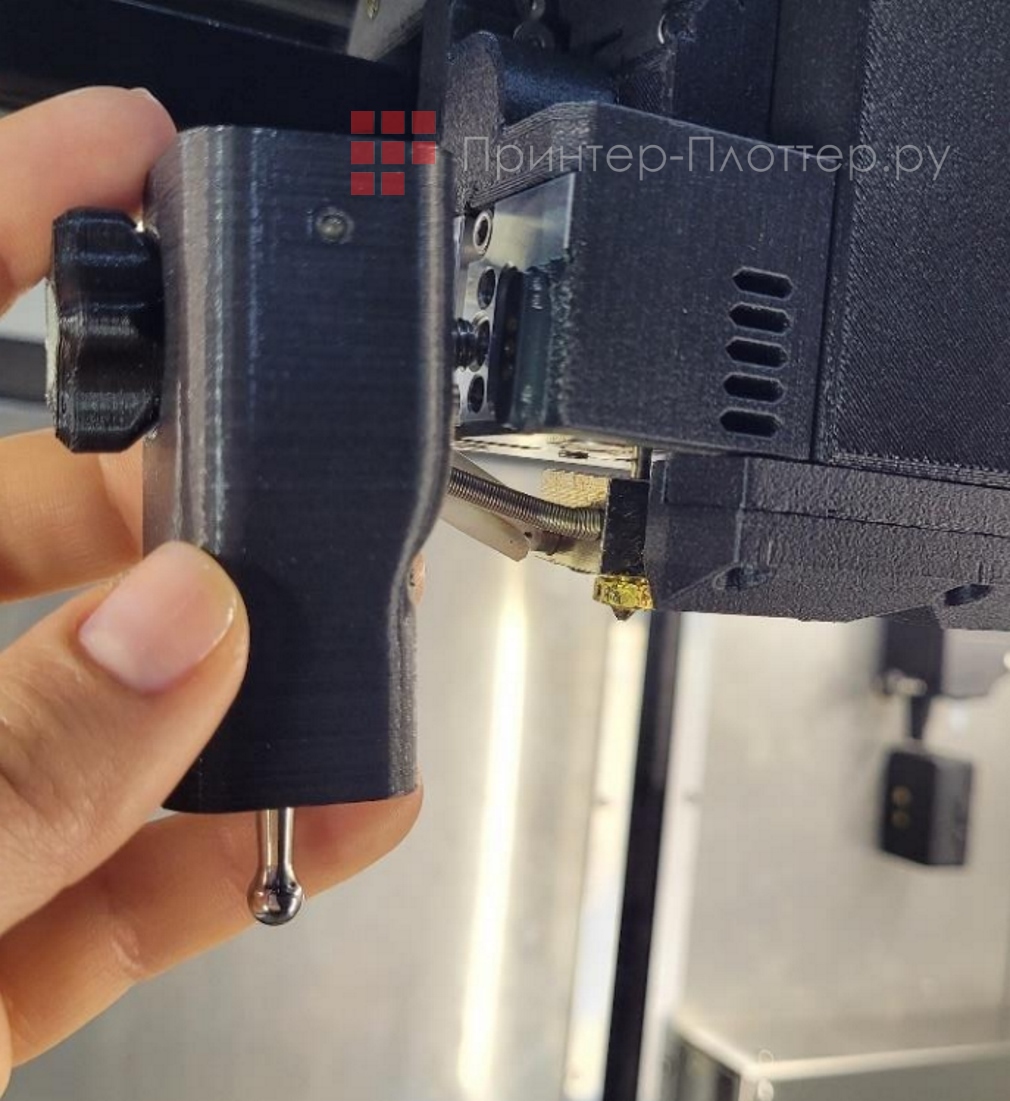

Датчик калибровки модулей для печати

Трехпозиционный датчик производит автоматическую калибровку не только в 3D, но и в 5D. Калибровку модуля необходимо производить после замены принтблока и для периодической подналадки при появлении систематически повторяющихся дефектов печати (некорректность формы и размеров, некорректность точки старта печати, отслоение детали от сердечника).

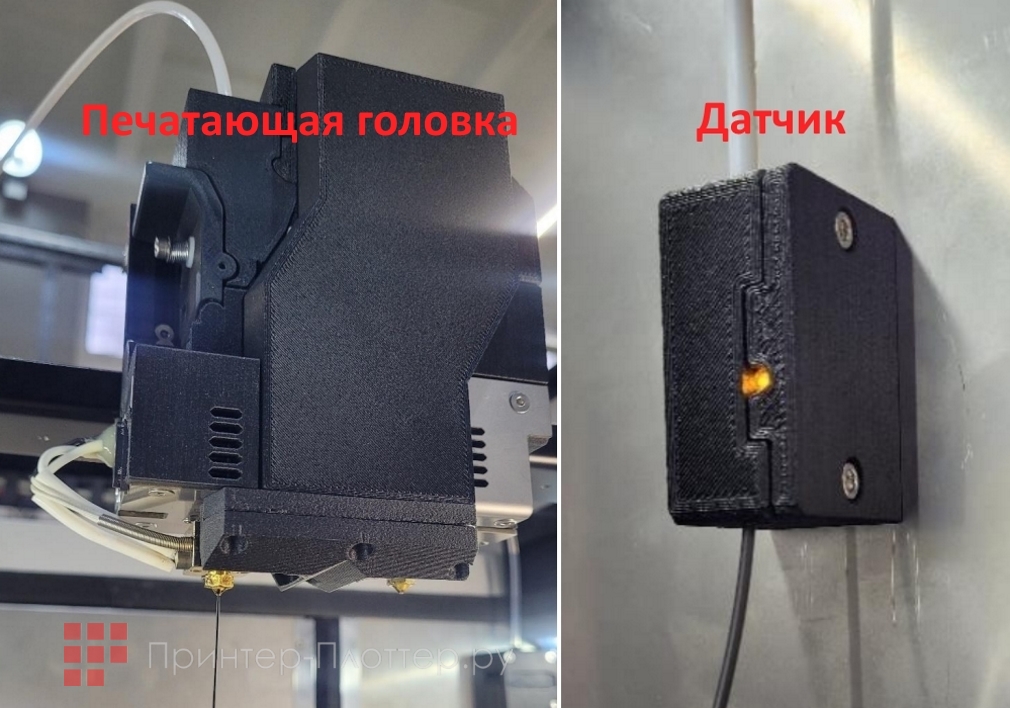

Датчик контроля подачи филамента

На входе каждой трубки для подачи филамента в экструдеры находится механический датчик, который отслеживает наличие филамента. Если филамент на катушке заканчивается, датчик посылает в систему управления принтера соответствующий сигнал, который при останавливает процесс печати.

Энкодер

Энкодер, расположенный в печатающей головке, отслеживает равномерную подачу филамента с катушки в тефлоновую трубку и может сигнализировать о следующих проблемах.

• Филамент на катушке запутался и не подается в трубку
• Филамент обломился внутри трубки
• Внутри экструдера возникает избыточное со противление, пластик не может подаваться в нужном объеме

При обнаружении проблемы с наличием или подачей филамента принтер автоматически переходит в режим паузы и уведомляет об ошибке, либо запускает алгоритм автоматической прочистки.

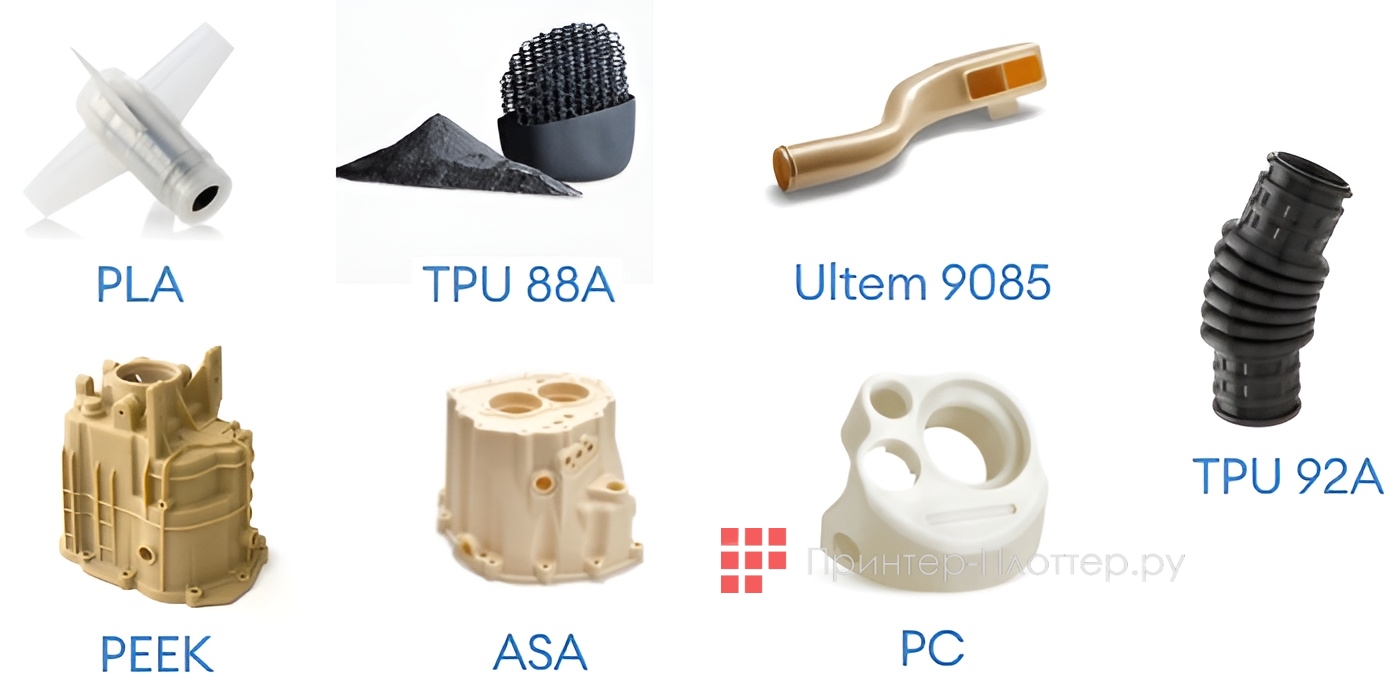

Поддерживаемые материалы печати

Печатающая головка с температурой нагрева до 420°С и подогреваемый рабочий стол с температурой нагрева до 120°С обеспечит печать даже такими конструкционными полимерами, как PC. Принтблоки для модельных и инженерных пластиков позволяют печатать любыми филаментами – от классического PLA до высокотемпературных PEEK и ULTEM.

• PLA. Недорогой биоразлагаемый материал для FDM-печати.
• PEEK. Полукристаллический полимер с высокотемпературной устойчивостью.
• TPU 88A. Термопластичный полиуретан для печати прочных и при этом эластичных изделий.
• ASA. Прочный термопластик, устойчив к ультрафиолету, 10 цветов.
• Ultem 9085. Прочный термопластик, устойчив к ультрафиолету, 10 цветов.
• PC. Прочный и долговечный поликарбонатный материал.
• TPU 92A. Эластичный пластик с высокой прочностью на разрыв и стойкостью к механическим повреждениям.

Программное обеспечение

STE App

Непосредственное управление 5D принтером осуществляется с помощью приложения STE App на экране принтера либо через web-интерфейс с компьютера или мобильного устройства, подключенных к одной локальной сети вместе с принтером. STE App установлено на каждый принтер и не требует дополнительной подготовки.

Программное обеспечение STE APP предназначено для взаимодействия с внутренним программным обеспечением пятиосевого принтера и последовательной отправки команд на языке G-Code для работы исполнительных механизмов устройства.

Обладает множеством полезных функций.

• Управление принтером через web интерфейс с устройств, используя соединение в рамках одной локальной сети, используя web-браузер
• Управление пятиосевым принтером при помощи графического интерфейса, выводимого на сенсорном экране устройства
• Прием и обработка входящих данных с плат управления принтера
• Управление загрузкой программ печати в формате G-Code и запускать программы печати на устройстве
• Сбор статистики об использовании устройства

Stereotech STE Slicer

Приложение Stereotech STE Slicer предназначено для генерации управляющих программ для последующего их исполнения на 5D принтерах по предварительно загруженным 3D моделям и параметрам печати. Для загруженных 3D моделей и заданных параметров генерации, программа производит расчеты путей перемещения исполнительных устройств многоосевых систем аддитивного производства с учетом использования дополнительных исполнительных устройств.

Stereotech STE Slicer позволяет выбрать способ построения 3D модели, задать параметры изготовления. Производятся расчеты поддерживающих структур, оптимизация путей перемещения, генерация внутреннего заполнения. Программа поддерживает сохранение параметров построения в виде проектов, профилей систем аддитивного производства и материалов.

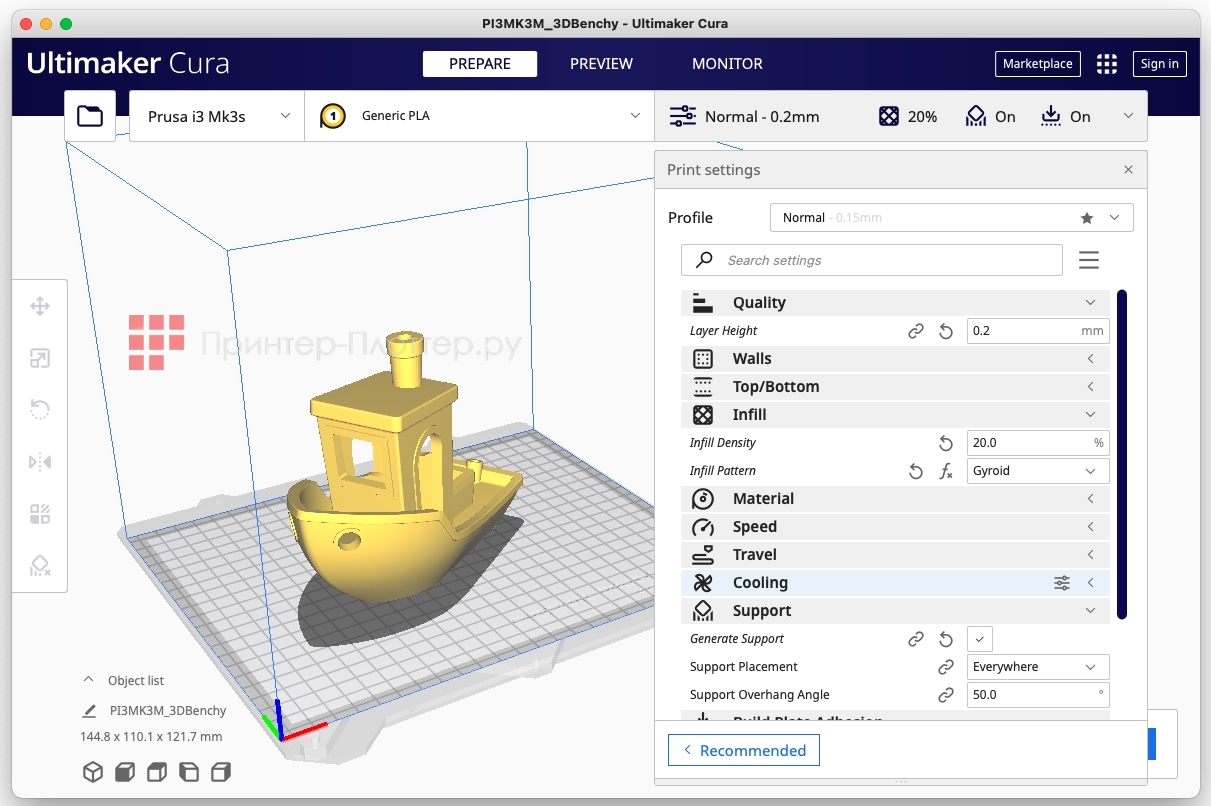

Ultimaker Cura

Ultimaker Cura — бесплатное и простое в использовании программное обеспечение для 3D-печати, которому доверяют миллионы пользователей. Позволяет настраивать 3D-модели с помощью более чем 400 параметров для достижения наилучших результатов при нарезке и печати.

Обеспечивает надежную и качественную печать, поддерживая широкий спектр материалов для различных образовательных целей.

Поддерживает различные форматы 3D-файлов такие как STL, OBJ 3MF и совместима с большинством настольных 3D-принтеров.

Преимущества

• Максимальный габарит изделия в 3D-режиме печати — 410 x 300 x 300 мм
• Диаметр поддерживаемого материала печати для филамента — 1,75 мм; для непрерывного волокна — 0,6 мм
• Максимальная скорость холостых перемещений — 200 мм/сек
• Максимальный габарит детали в 5D-режиме печати — 400 x 230 мм
• Термокамера с активным нагревом до 80°С
• Три варианта подключения — Wi-Fi, Ethernet или USB
• Экструдер до 420°С, +1 для непрерывного волокна
• Автоматический подъем второго сопла для печати 2 материалами
