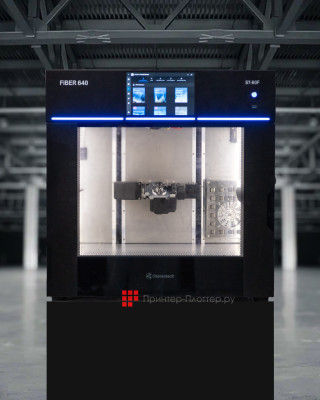

3D-принтер Stereotech Fiber 640 (5D-принтер)

Описание Stereotech Fiber 640

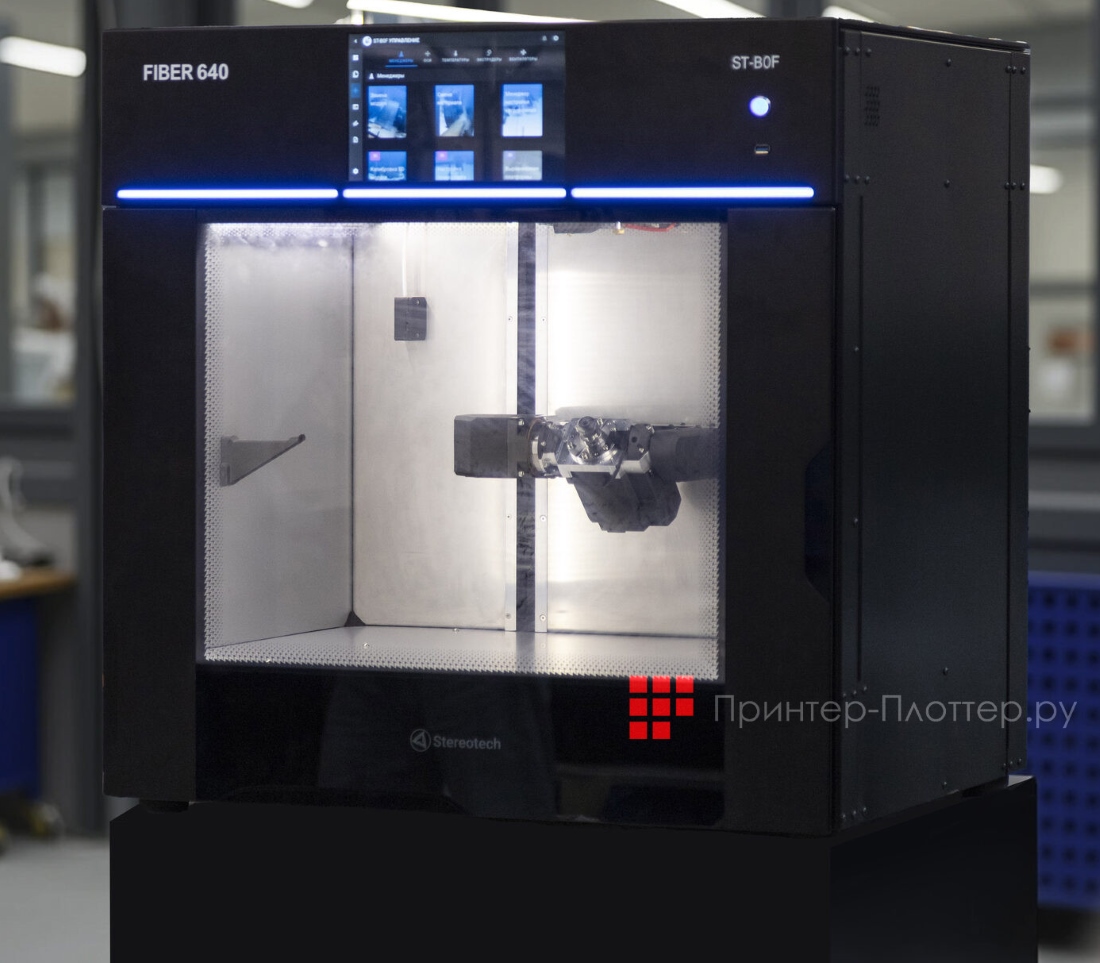

Stereotech Fiber 640 — 5-осевой принтер для профессиональной 3D-печати высокотемпературными полимерами.

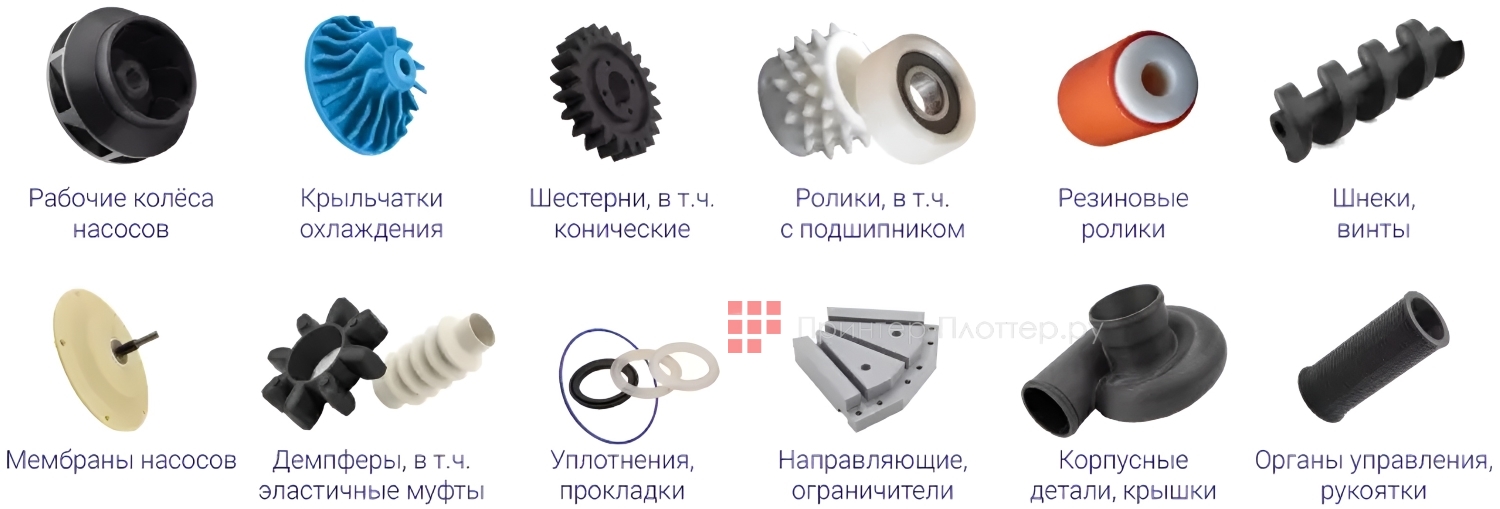

Применение

Stereotech Fiber 640 предназначен для печати прочных изделий из материалов с армированным углеволокном. Идеально подходит для производства нагруженных, термостойких деталей. Режимы 5D печати с помощью наклонно-поворотного модуля и ПО STE Slicer открывают возможность изготовления изделий из неплоских слоев для уменьшения количества поддержек, повышения прочности и автоматизированной печати на закладных элементах.

5D-принтер позволяет устанавливать подогреваемую рабочую платформу и использовать оборудование как «классический» 3D-принтер.

Применение термокамеры с активным подогревом воздуха в 3D и 5D режимах печати позволяет изготавливать изделия из высокотемпературных пластиков.

Области применения 5D-принтера включают образовательную, научную и производственную сферы, где принтер может применяться для единичного и мелкосерийного производства изделий из полимерных и полимерных композиционных материалов.

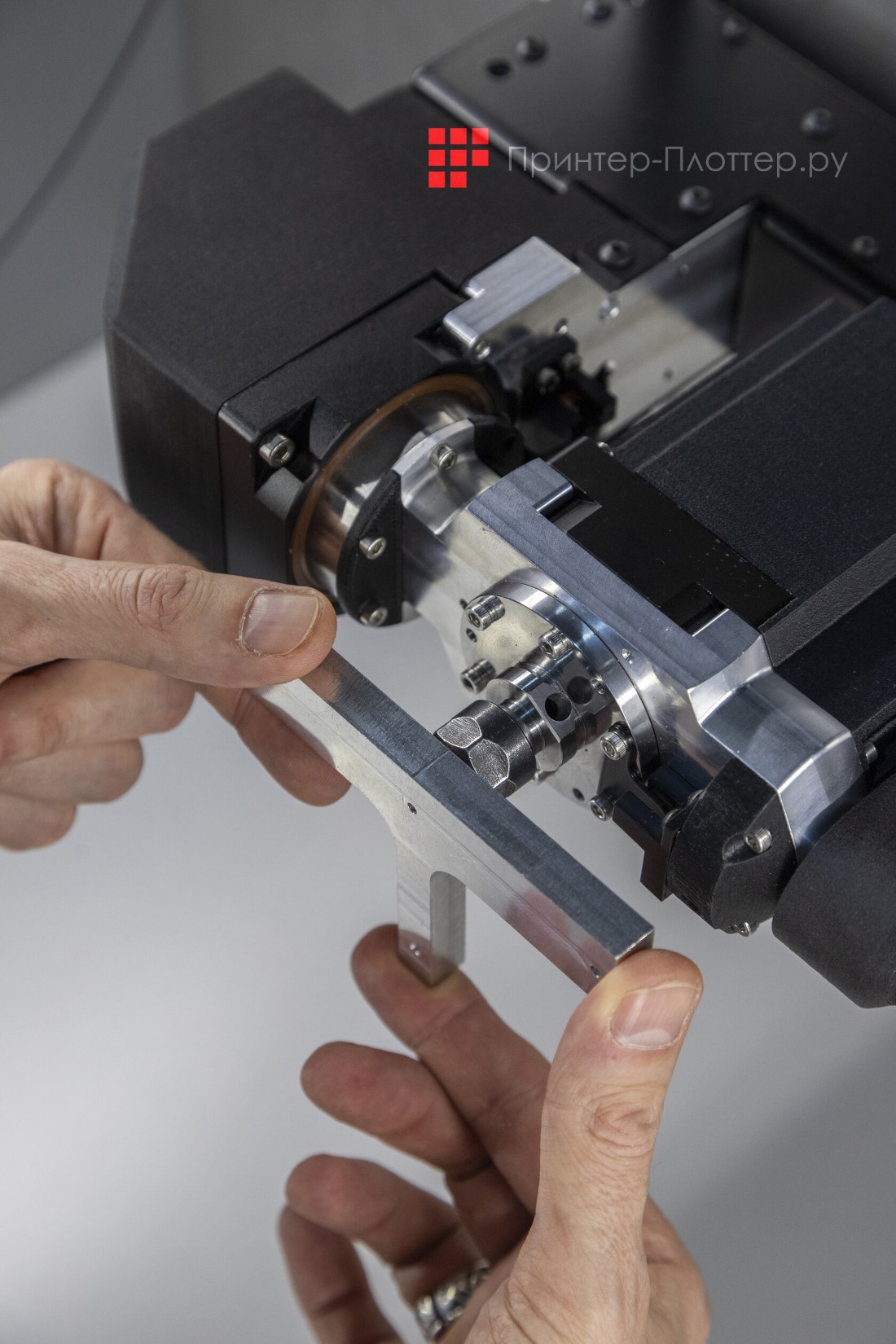

5D модуль

Имеющийся в принтере 5D модуль служит для установки различных оснований для печати в 5D режимах. По сравнению с обычными FDM 3D принтерами данный модуль вводит в конструкцию принтера две угловые оси — ось A (наклон оснастки) и ось C (поворот оснастки). Оснастки устанавливаются в цанговый патрон ER11. Штатная цанга имеет диаметр 6 мм, возможна установка цанг ER11 диаметром до 8 мм.

Режимы работы 5D-принтера

Stereotech Fiber 640 поддерживает несколько режимов печати — 3D печать изделий из плоских слоев на подогреваемой платформе (3D модуле) и 5D печать изделий в той или иной последовательности из слоев неплоской формы с помощью 5D модуля и оснастки (на комплектных стальных прутках диаметром 6 мм).

5D модуль для печати на оснастке или закладном элементе жестко закреплен на принтере и не требует дополнительной установки.

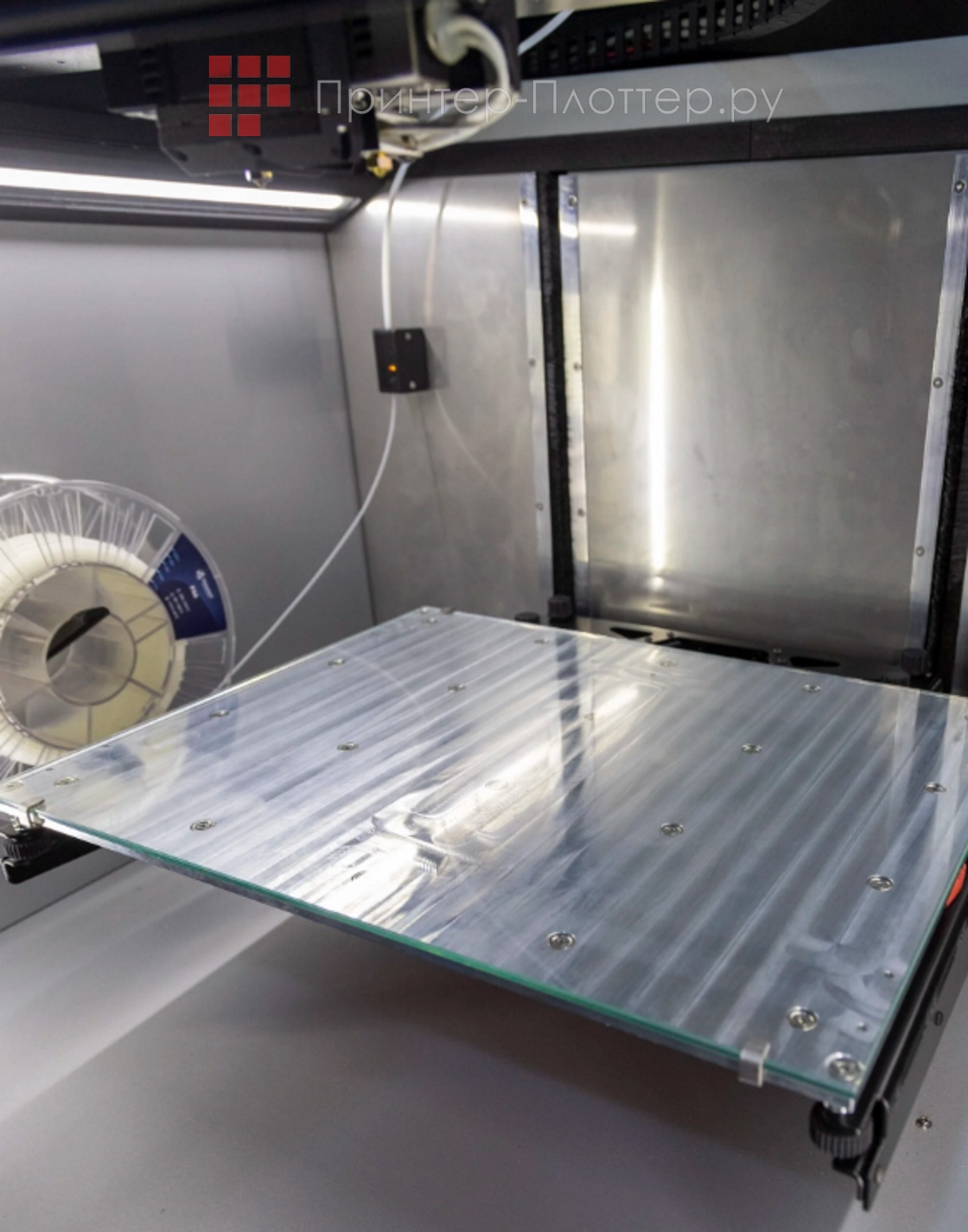

Чтобы сменить режим печати с 5D на 3D требуется установить нагревательную платформу, которая устанавливается поверх 5D модуля.

Печатающая головка

Печатающая головка 5D-принтера имеет два экструдера — основной экструдер (левый) и вспомогательный (правый). Основной (левый) экструдер адаптирован под работу с филаментами диаметром 1,75 мм. Тип экструдера – прямой (Direct), двигатель и механизм подачи установлены внутри печатающей головки.

Экструдеры

Как в 3D, так и в 5D режимах печать может производиться одним или двумя экструдерами. В режиме одноэкструдерной печати изделие печатается только основным (левым) экструдером либо из одного материала, либо из нескольких материалов с их заменой во время паузы.

Основной экструдер принтера предназначен для печати определенными материалами.

• Пластиками для прототипирования из серии Proto
• Твердыми материалами серии Enduse и Fiberpart для конечных изделий, в том числе деталей с высокими прочностными характеристиками
• Эластичными материалами серии Sealant для мягких изделий и уплотнительных элементов
• Материалами с металлическим порошком серии Metalcast для производства заготовок под запекание по MIM-технологии
• Материалами серии HighTemp, обладающими высокой термостойкостью

Вспомогательный (правый) экструдер предназначен для непрерывного волокна. Служит для печати только армирующим филаментом диаметром ~0,6 мм и не предназначен для работы с обычными филаментами для FDM печати.

Системы автоматизированной подготовки и мониторинга процесса печати

Камера видеонаблюдения

Камера видеонаблюдения в 2 МП позволяет наблюдать за ходом печати в реальном времени и контролировать качество работы принтера с любого устройства, будь то смартфон или компьютер.

• Предоставляет доступ к камерам через Интернет, что позволяет следить за печатью удаленно
• Записывает процесс печати, что полезно для анализа и документирования

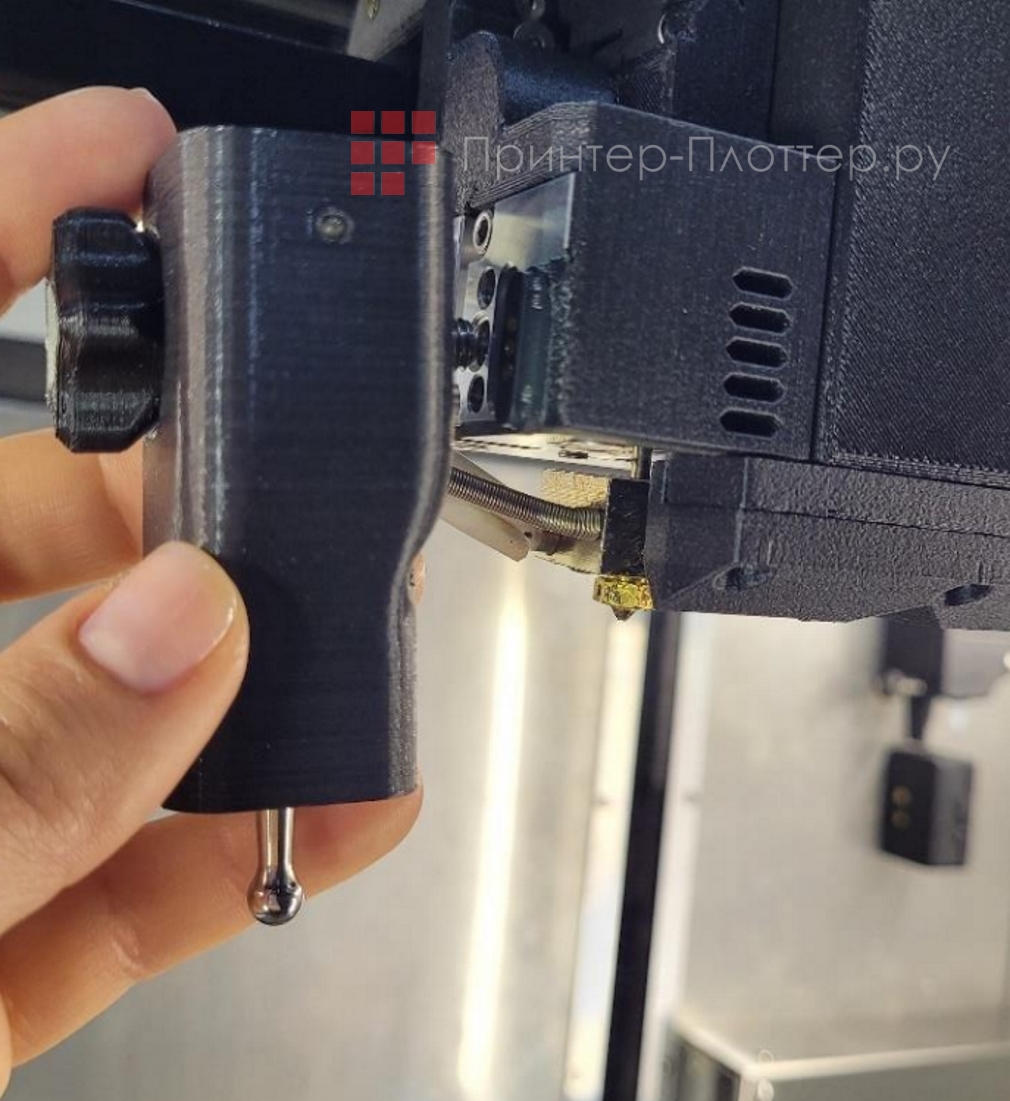

Датчик калибровки модулей для печати

Трехпозиционный датчик производит автоматическую калибровку не только в 3D, но и в 5D. Калибровку модуля необходимо производить после замены принтблока и для периодической подналадки при появлении систематически повторяющихся дефектов печати (некорректность формы и размеров, некорректность точки старта печати, отслоение детали от сердечника).

Датчик контроля подачи филамента

На входе каждой трубки для подачи филамента в экструдеры находится механический датчик, который отслеживает наличие филамента. Если филамент на катушке заканчивается, датчик посылает в систему управления принтера соответствующий сигнал, который при останавливает процесс печати.

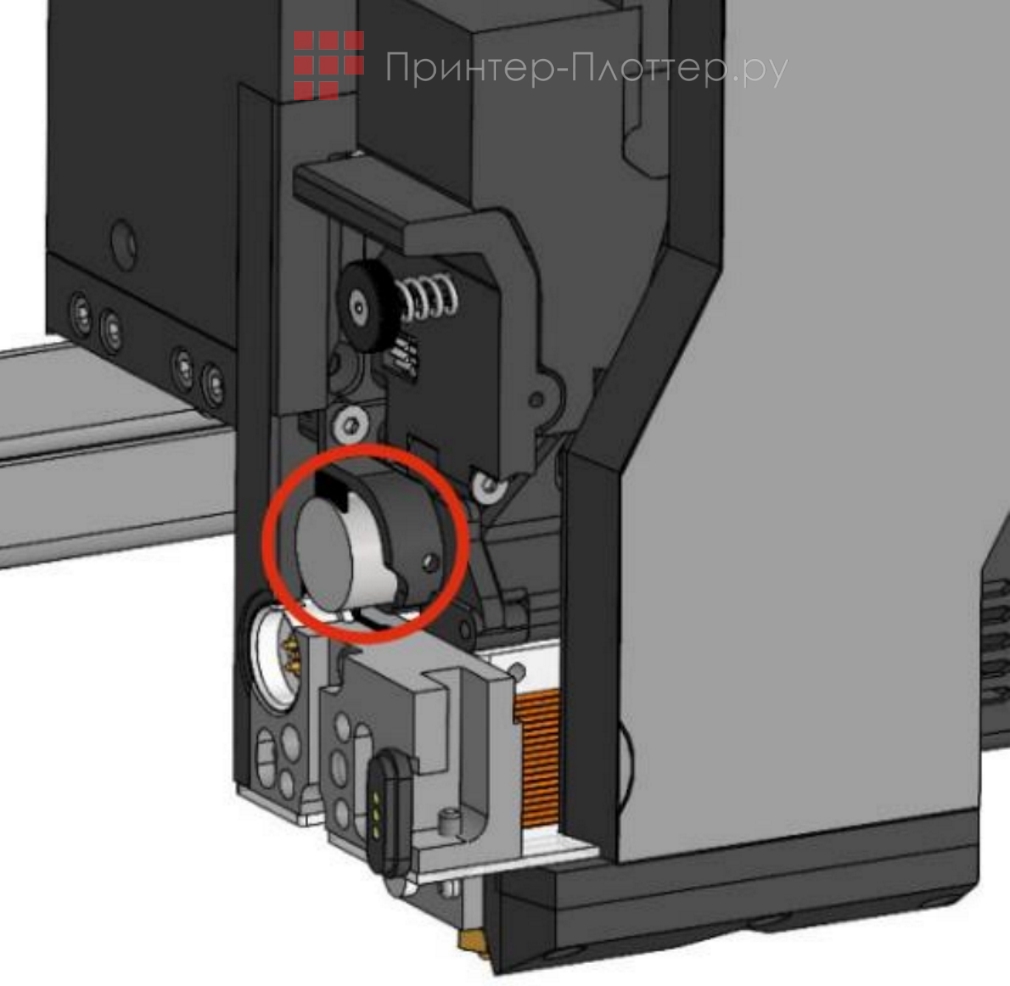

Энкодер

Энкодер, расположенный в печатающей головке, отслеживает равномерную подачу филамента с катушки в тефлоновую трубку и может сигнализировать о следующих проблемах.

• Филамент на катушке запутался и не подается в трубку
• Филамент обломился внутри трубки
• Внутри экструдера возникает избыточное со противление, пластик не может подаваться в нужном объеме

При обнаружении проблемы с наличием или подачей филамента принтер автоматически переходит в режим паузы и уведомляет об ошибке, либо запускает алгоритм автоматической прочистки.

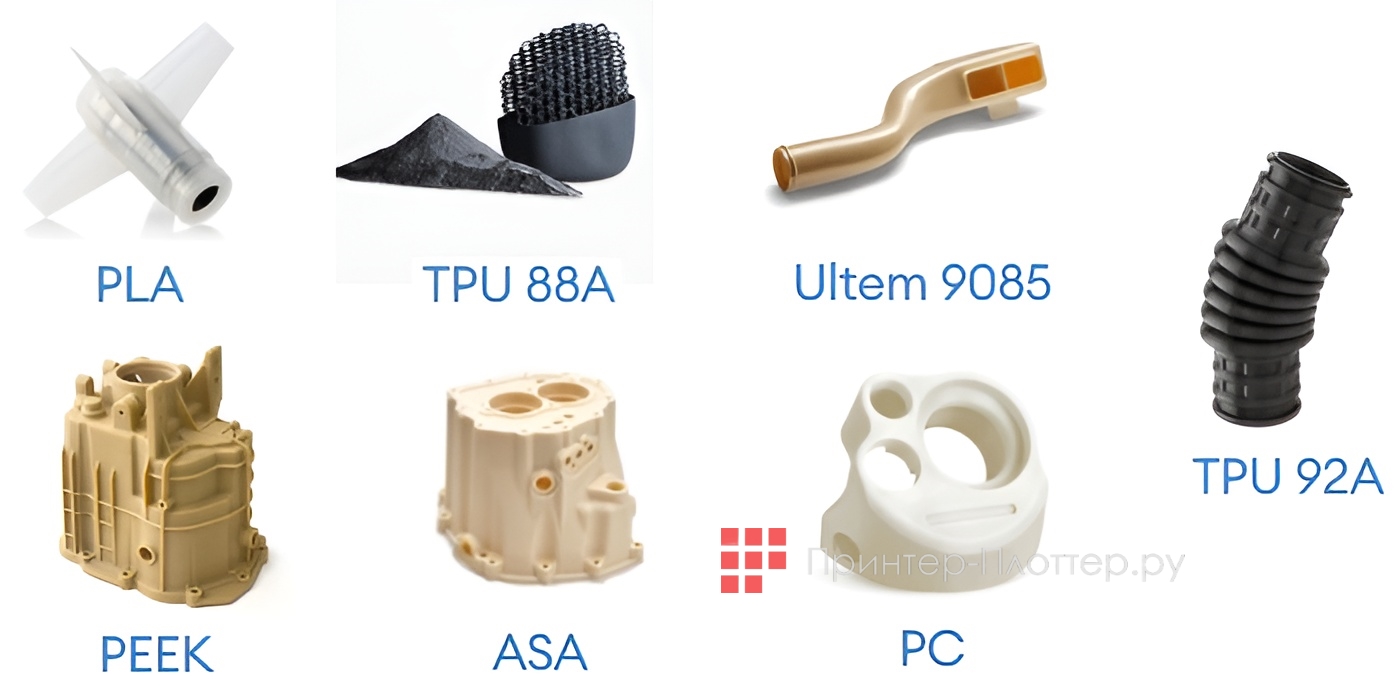

Поддерживаемые материалы печати

Stereotech Fiber 640 работает с широкой линейкой материалов, включая композиты, эластичные и высокотемпературные пластики.

• PLA. Недорогой биоразлагаемый материал для FDM-печати.
• PEEK. Полукристаллический полимер с высокотемпературной устойчивостью.
• TPU 88A. Термопластичный полиуретан для печати прочных и при этом эластичных изделий.
• ASA. Прочный термопластик, устойчив к ультрафиолету, 10 цветов.
• Ultem 9085. Прочный термопластик, устойчив к ультрафиолету, 10 цветов.
• PC. Прочный и долговечный поликарбонатный материал.
• TPU 92A. Эластичный пластик с высокой прочностью на разрыв и стойкостью к механическим повреждениям.

Программное обеспечение

STE App

Непосредственное управление 5D принтером осуществляется с помощью приложения STE App на экране принтера либо через web-интерфейс с компьютера или мобильного устройства, подключенных к одной локальной сети вместе с принтером. STE App установлено на каждый принтер и не требует дополнительной подготовки.

Программное обеспечение STE APP предназначено для взаимодействия с внутренним программным обеспечением пятиосевого принтера и последовательной отправки команд на языке G-Code для работы исполнительных механизмов устройства.

Обладает множеством полезных функций.

• Управление принтером через web интерфейс с устройств, используя соединение в рамках одной локальной сети, используя web-браузер
• Управление пятиосевым принтером при помощи графического интерфейса, выводимого на сенсорном экране устройства
• Прием и обработка входящих данных с плат управления принтера
• Управление загрузкой программ печати в формате G-Code и запускать программы печати на устройстве
• Сбор статистики об использовании устройства

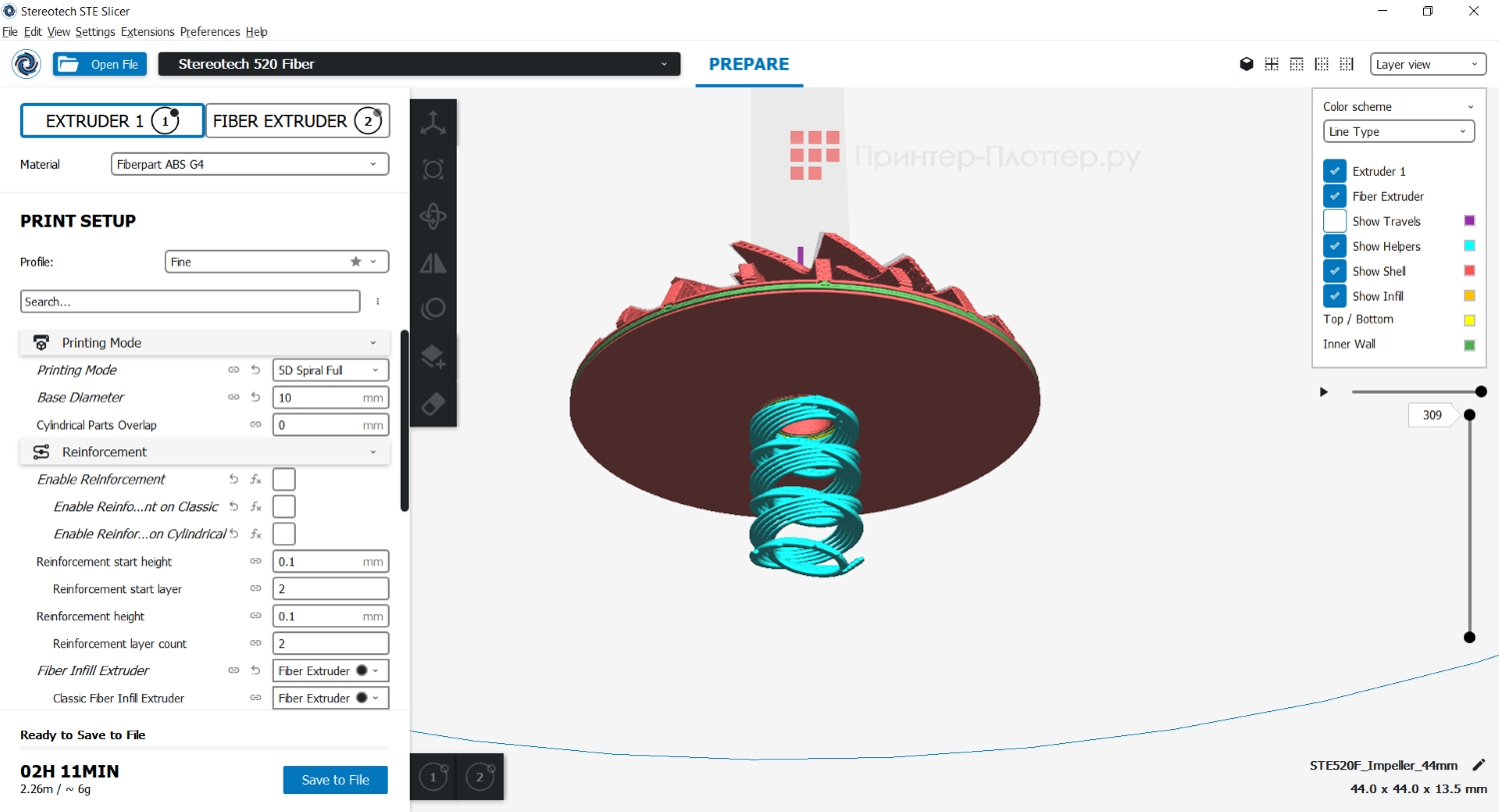

Stereotech STE Slicer

Приложение Stereotech STE Slicer предназначено для генерации управляющих программ для последующего их исполнения на 5D принтерах по предварительно загруженным 3D моделям и параметрам печати. Для загруженных 3D моделей и заданных параметров генерации, программа производит расчеты путей перемещения исполнительных устройств многоосевых систем аддитивного производства с учетом использования дополнительных исполнительных устройств.

Stereotech STE Slicer позволяет выбрать способ построения 3D модели, задать параметры изготовления. Производятся расчеты поддерживающих структур, оптимизация путей перемещения, генерация внутреннего заполнения. Программа поддерживает сохранение параметров построения в виде проектов, профилей систем аддитивного производства и материалов.

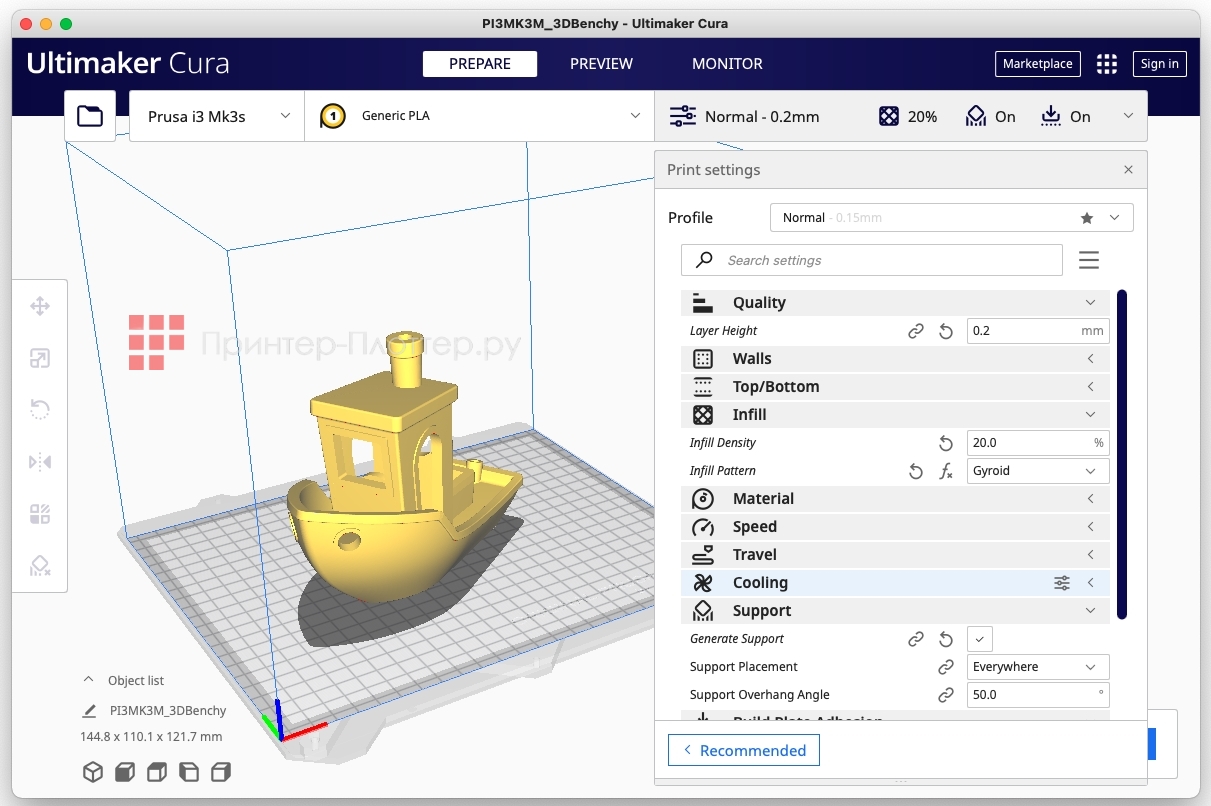

Ultimaker Cura

Ultimaker Cura — бесплатное и простое в использовании программное обеспечение для 3D-печати, которому доверяют миллионы пользователей. Позволяет настраивать 3D-модели с помощью более чем 400 параметров для достижения наилучших результатов при нарезке и печати.

Обеспечивает надежную и качественную печать, поддерживая широкий спектр материалов для различных образовательных целей.

Поддерживает различные форматы 3D-файлов такие как STL, OBJ 3MF и совместима с большинством настольных 3D-принтеров.

Преимущества

• Максимальный габарит изделия в 3D-режиме печати — 410 x 300 x 300 мм
• Диаметр поддерживаемого материала печати для филамента — 1,75 мм; для непрерывного волокна — 0,6 мм
• Максимальная скорость холостых перемещений — 200 мм/сек
• Максимальный габарит детали в 5D-режиме печати — 400 x 230 мм
• Термокамера с активным нагревом до 80°С
• Три варианта подключения — Wi-Fi, Ethernet или USB
• Экструдер до 420°С, +1 для непрерывного волокна
• Автоматический подъем второго сопла для печати 2 материалами

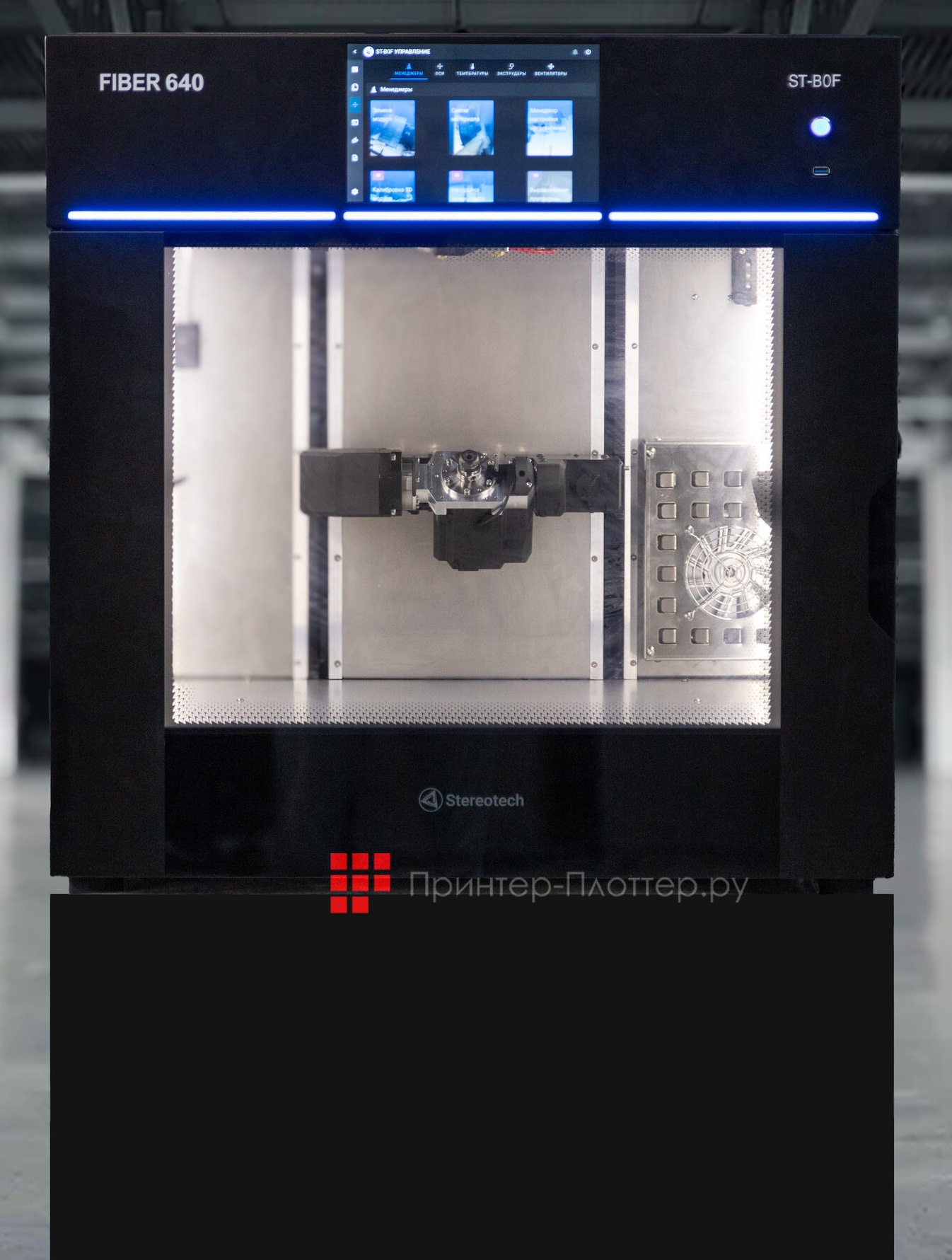

Купить Stereotech Fiber 640
