3D-принтер Concept Laser M2 Series 5

Описание Concept Laser M2 Series 5

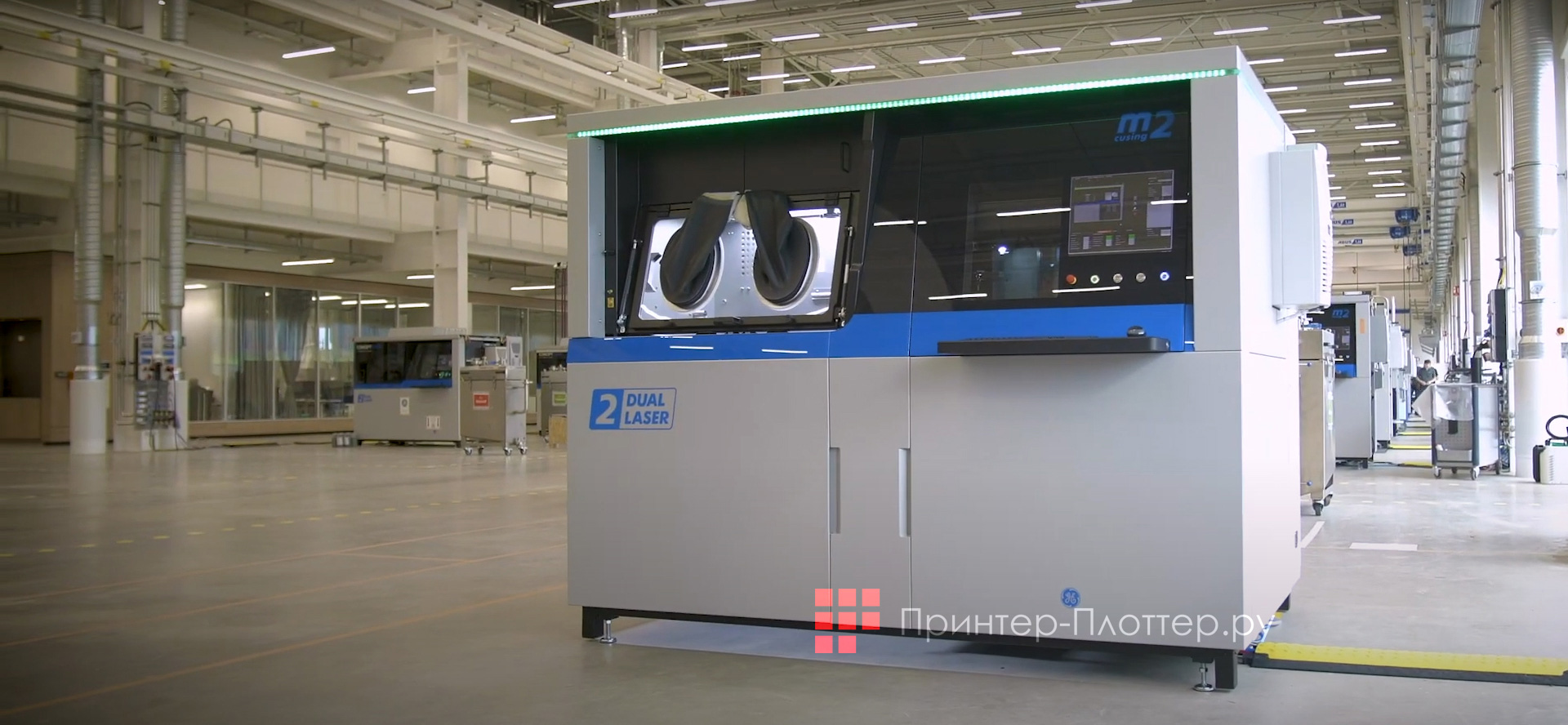

Concept Laser M2 Series 5 — профессиональный 3D-принтер, созданный для обеспечения превосходного качества деталей, удобства использования и повторяемости. Разработан специально для высокорегулируемых отраслей промышленности, таких как аэрокосмическая или медицинская.

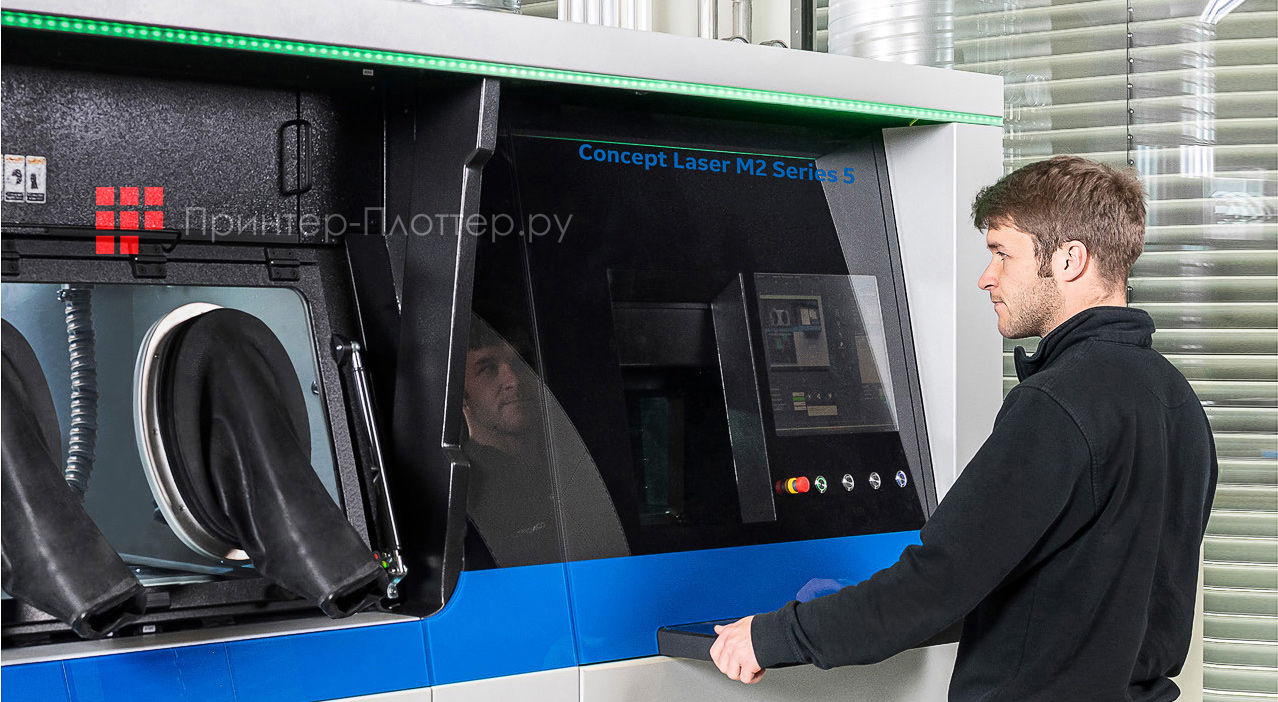

Уникальные возможности

• Устройство обеспечивает повышенный уровень производительности и повторяемости, сводя к минимуму влияние изменений процесса. Результат — быстрые сборки, которые помогают снизить затраты вашей компании
• Мощная система с двумя лазерами мощностью 400 Вт и 1 кВт в сочетании с 3D-оптикой обеспечивает 100% покрытие для каждого лазера, что означает, что обе оптические системы имеют полное перекрытие поля построения
• Специальный терморегулятор оптики дополнительно улучшает термическую и оптическую стабильность, точность и лучшее в своем классе сшивание
• Hовая оптимизированная конструкция потока газа исключает рециркуляцию и снижает отклонения на 25% по всему полю сборки
• Новая векторизация деталей обеспечивает дополнительную гибкость при проектировании параметров деталей, позволяя создавать новые геометрические формы и обеспечивая высокое качество деталей, особенно с увеличенной сложностью
• Предварительный расчет помогает сэкономить время и повысить производительность
• В сочетании с несколькими внутренними датчиками расчет обеспечивает более строго контролируемую среду сборки, что приводит к значительному повышению качества и стабильности деталей

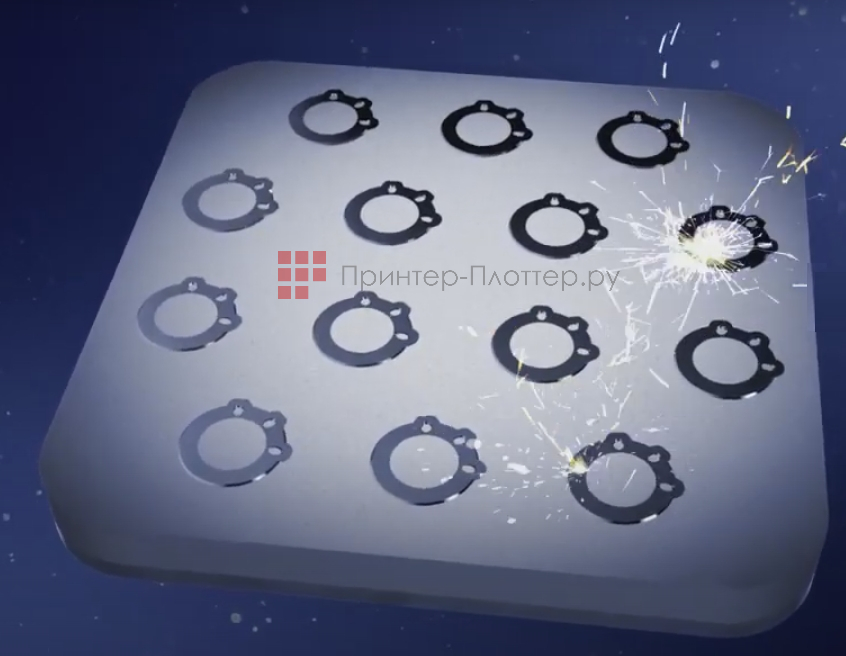

Технология LaserCUSING

Concept Laser M2 Series 5 работает по запатентованной компанией Concept Laser технологии LaserCUSING, представляющей из себя высокотехнологичный процесс лазерного селективного (выборочного) плавления металлических порошковых материалов.

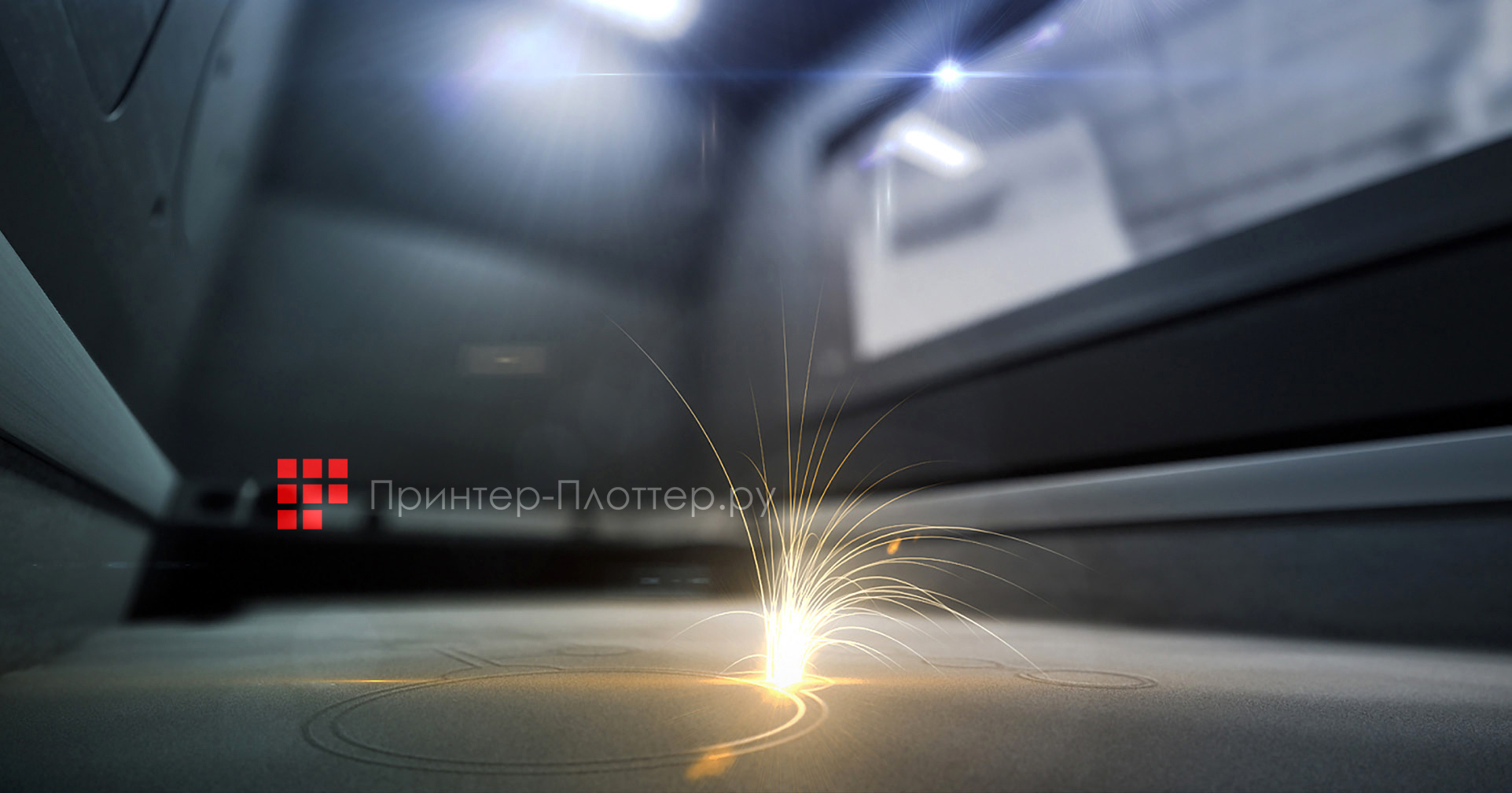

Технология послойного селективного лазерного плавления металлических порошков LaserCUSING используется для аддитивного производства деталей сложной конструкции и занимает особое место в металлообработке благодаря возможности безотходного изготовления опытно-конструкторских образцов или серийных изделий из широкого спектра реактивных и нереактивных металлических порошков, в том числе российского производства.

Технология выборочного лазерного плавления является уникальным методом перемещения лазерного луча в процессе построения. Каждый слой разделяется на множество мельчайших блоков, которые потом будут обработаны в случайном порядке и разных направлениях. Такой метод плавления способствует значительному уменьшению внутренних напряжений и обеспечивает изготовление монолитных деталей больших размеров.

Эта технология дает возможность изготавливать детали или заготовки непосредственно по данным из 3D CAD систем, практически из любого металла. Имеется возможность применения металлов с температурой плавления до 3500 градусов Цельсия — порошковые материалы нержавеющей и жаропрочной стали, жаропрочные сплавы на основе никеля и кобальт-хрома, легкие алюминиевые и титановые сплавы, порошки драгоценных металлов.

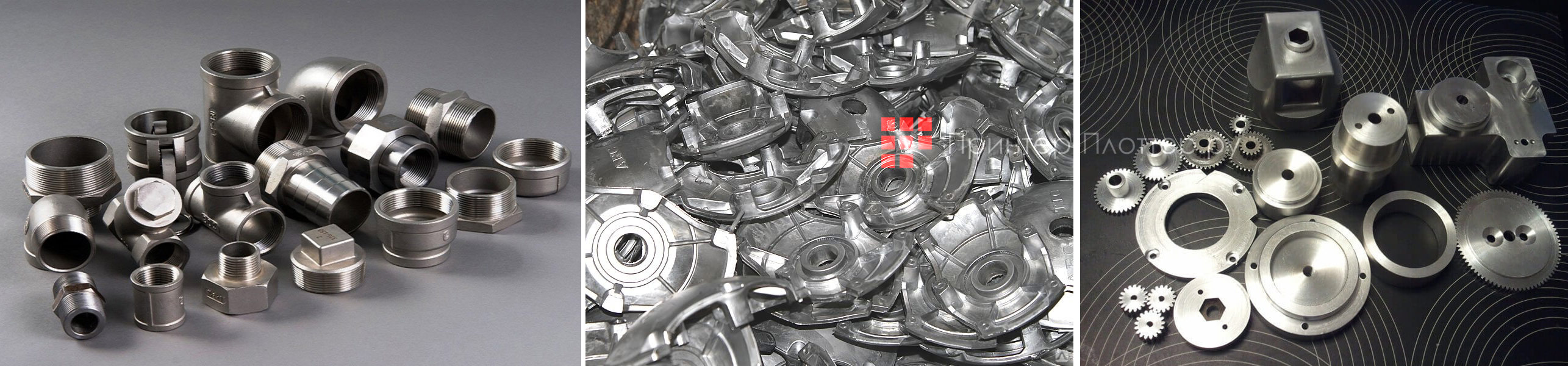

Материалы LaserCUSING

Мощность и точность лазеров, используемых в процессе LaserCUSING, позволяют производить детали из чрезвычайно прочных металлов.

• Титан. Один из самых популярных материалов. Титановые детали выдерживают высокое давление и перепады температур.
• Нержавеющая сталь. Часто используется для печати функциональных прототипов и производственных деталей с прочными, пластичными соединениями, обладающие высокой устойчивостью к точечной коррозии.
• Мартенситно-стареющая сталь используется для создания конформных каналов охлаждения, важных при литье под давлением. Эта инструментальная сталь легко обрабатывается и легко полируется при последующей обработке.
• Суперсплавы. Сплав718 — суперсплав на основе никеля, обладающий свойствами, необходимыми для ракетных и реактивных двигателей. Жаро- и коррозионная стойкость делает его идеальным для использования в различных областях химической промышленности. CoCr F75 — суперсплав на основе кобальта, обладающий высокотемпературной стойкостью и прочностью. Для производства деталей турбин и двигателей.
• Алюминиевые сплавы применяются для создания твердых алюминиевых объектов, способных выдерживать значительные нагрузки. Алюминиевые компоненты с высокой обрабатываемостью используются в автомобильной, гоночной и термической промышленности.

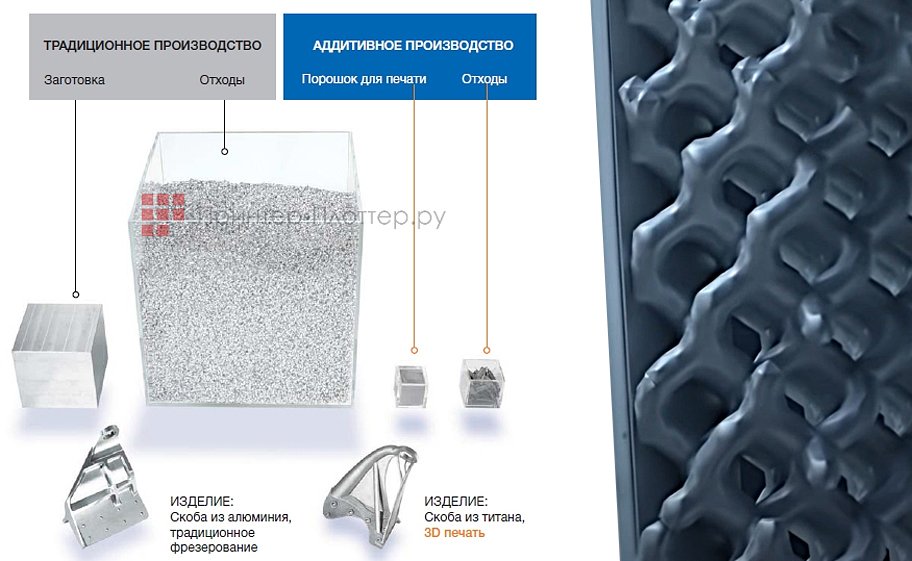

Преимущества LaserCUSING

Исключительные характеристики деталей

Детали, сделанные по технологии LaserCUSING, обладают исключительными характеристиками.

• Поскольку печатный стол можно перемещать с шагом всего в 20 микрон (толщина человеческого волоса около 75 микрон), то получаемые в процессе печати объекты обладают идеально гладкой поверхностью, что сводит к минимуму необходимость в послепроизводственной отделке.
• Процесс прямого лазерного плавления металлов сводит к минимуму пористость, характерную для спекания. Фактически, можно достичь плотности, близкой к 100 процентам.

Повышенная экономичность

• Предприятия могут повторно использовать ценные нерасплавленные металлические порошки.
• Прямое лазерное плавление металлов обеспечивает короткие сроки изготовления, что идеально подходит для ситуаций, когда необходимо многократное тестирование функциональных металлических прототипов. Там, где традиционное время производства часто измеряется неделями, процесс прямого лазерного плавления металла требует всего несколько часов или дней.

Упрощение производства сложных деталей

• LaserCUSING дает дизайнерам свободу в создании объектов со сложной структурой и значительными подрезами, которые обычно невозможно создать традиционными методами.
• Более быстрые циклы проектирования жизненно важны в условиях жесткой конкуренции, характерной для многих отраслей промышленности.

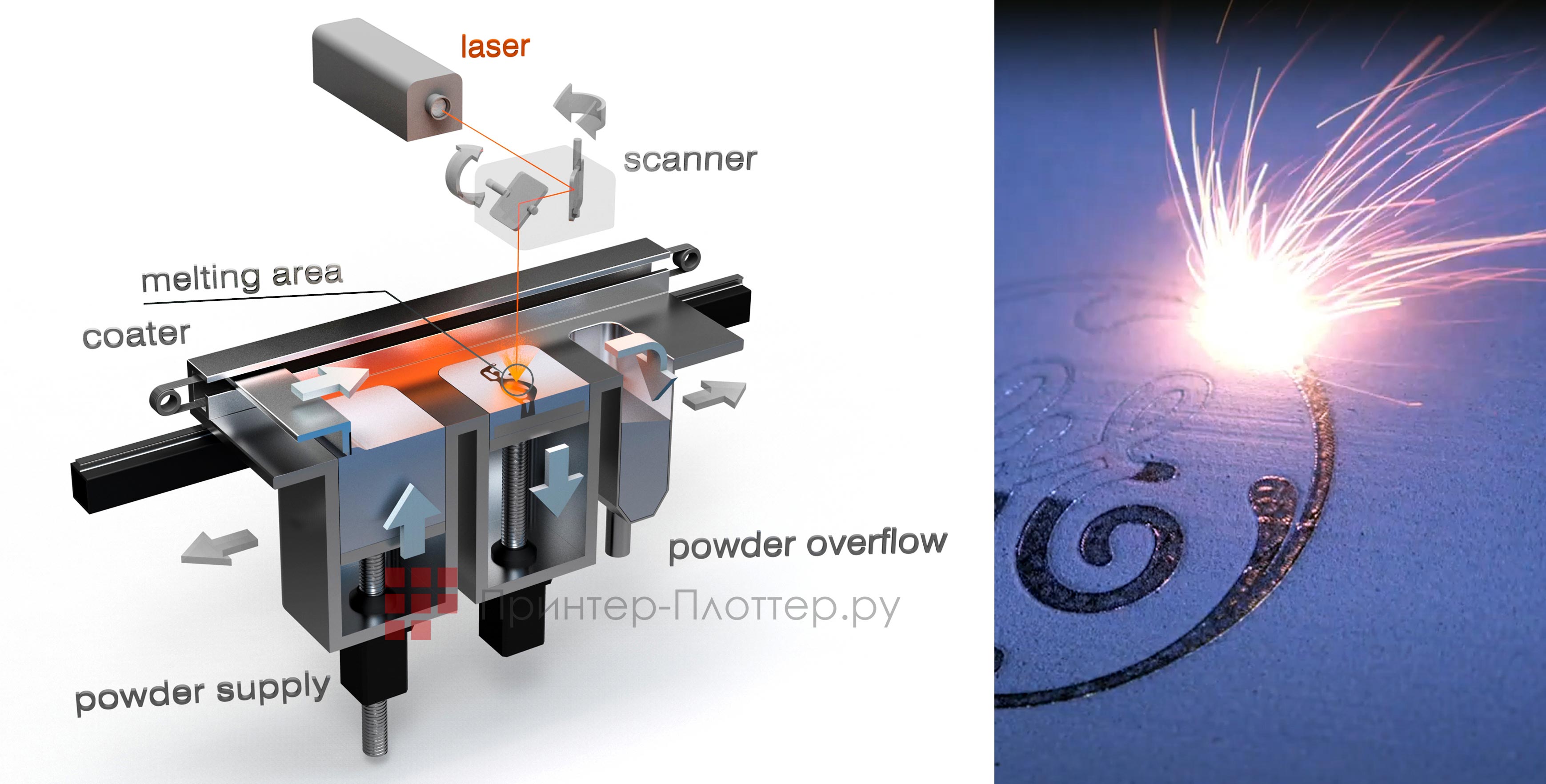

Принцип работы

Принцип работы Concept Laser M2 Series 5 заключается в выборочном плавлении тонкого слоя металлического порошка лучом лазера в соответствии с геометрией сечения детали, соответствующей каждому слою порошка. Запатентованная уникальная технология «стохастического» перемещения лазерного луча в процессе плавления позволяет уменьшить внутренние напряжения металла в готовом изделии и изготавливать детали больших размеров.

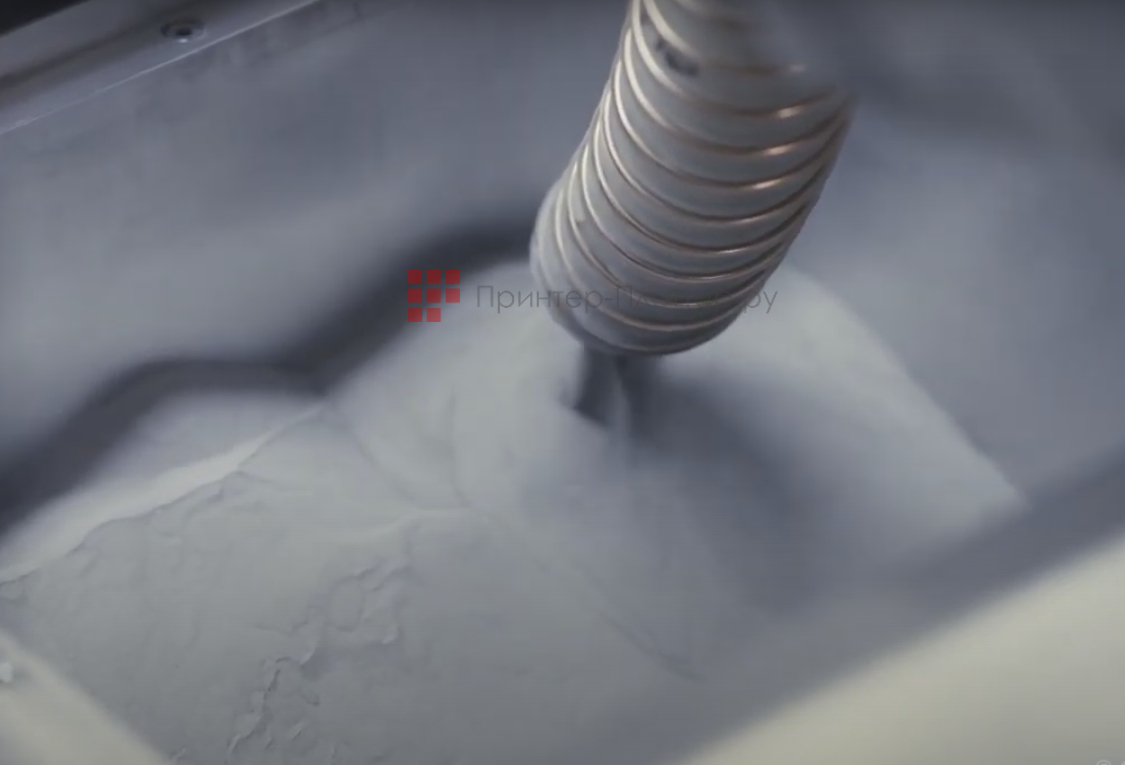

Объекты создаются из файла .stl, созданного на основе данных CAD. Процесс начинается с нанесения тонкого слоя металлического порошка на печатный стол.

Затем печатный стол опускается, чтобы процесс можно было повторить для создания следующего слоя объекта. Под воздействием лазера, слой за слоем (путем полного расплавления металлических частиц) из порошка создается деталь.

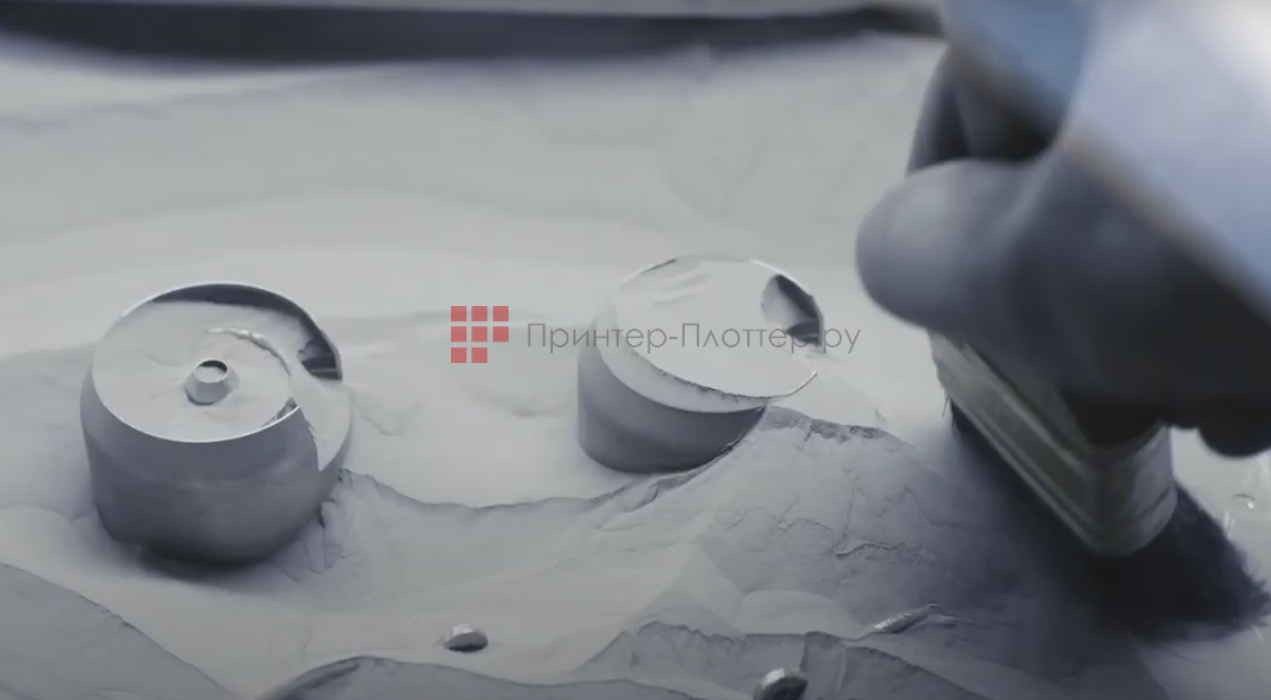

После печати всех слоев излишки нерасплавленного порошка сметаются щеткой, выдуваются или сдуваются.

Процесс построения происходит под постоянным контролем. После построения формируется отчет, составленный программой на основе показаний с датчиков и модулей контроля качества установки.

Области применения

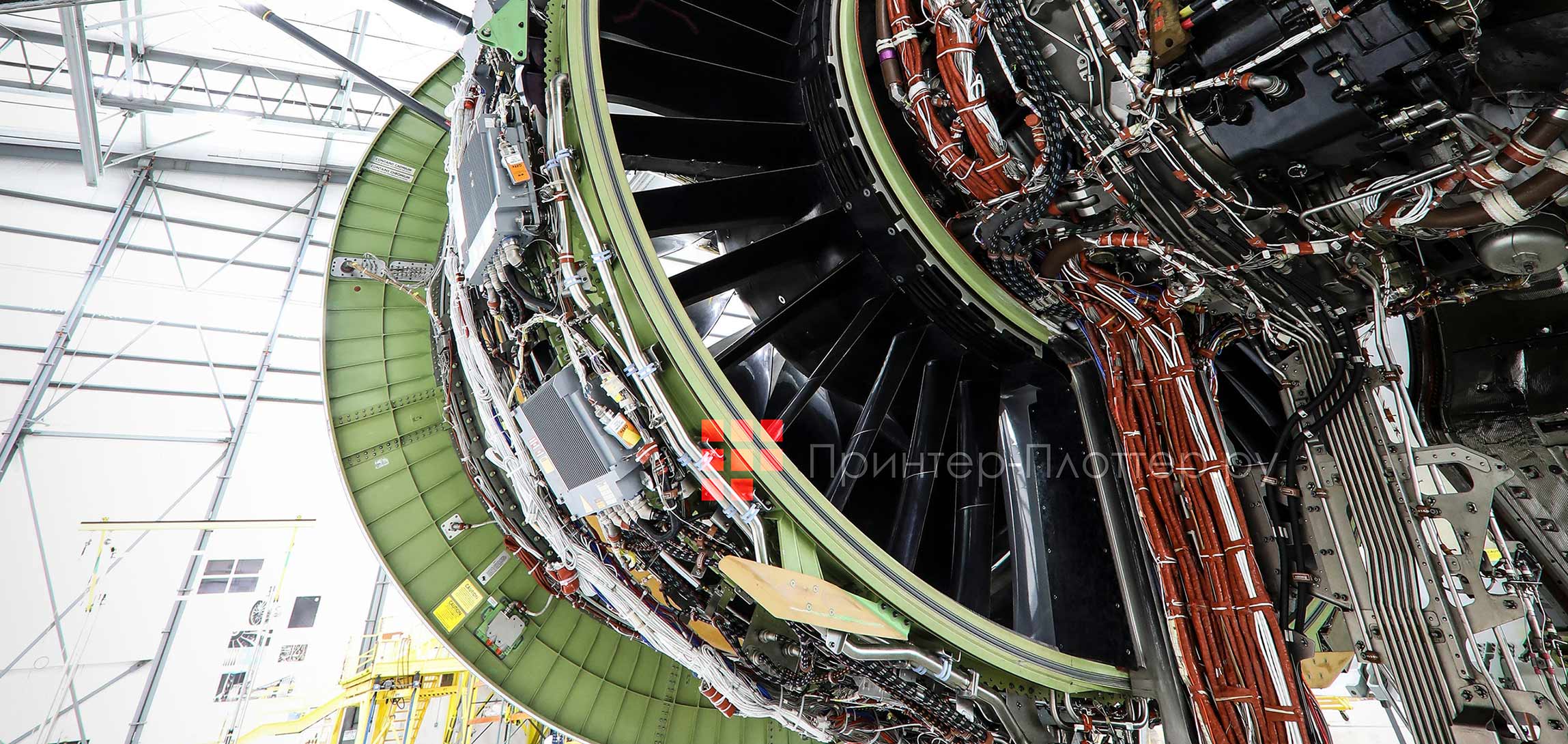

Аэрокосмическая промышленность

Concept Laser M2 Series 5 идеально подходит для производства сложных и тонкостенных конструкций. Компоненты многофункциональных авиационных узлов и агрегатов, которые обычно производятся в несколько этапов, можно создать за один цикл. Такой способ производства существенно сокращает временные и финансовые издержки на проведение НИОКР и позволяет оптимизировать затраты на подготовку серийного производства новых изделий.

Использование 3D-принтера позволяет существенно сократить вес готовых изделий при сохранении прочностных характеристик, что является критичными параметрами для авиационной промышленности и обеспечивают в итоге существенную экономию топлива.

Автомобилестроение

Возможности Concept Laser M Line Factory эффективно применяется в автомобилестроении:

• при проектировании мелкосерийных деталей;
• для производства элементов двигателя, кузова, структурных частей и компонентов салона автомобилей;
• при промышленной адаптации компонентов двигателей и выхлопных систем.

Ювелирное производство

Можно изготавливать индивидуальные ювелирные изделия из драгоценных металлов, используя CAD модели напрямую, без применения прототипов или восковых моделей. Позволяет исполнить любое пожелание заказчика и делает возможным получать прототипы, единичные изделия или небольшие партии с постоянным высоким качеством поверхности.

Медицина

Concept Laser M2 Series 5 используется для создания биосовместимых имплантов и протезов со специальной пористой поверхностью, для массового производства имплантов или медицинских компонентов, которые не могут быть изготовлены стандартным способом. Обеспечивает гибкость, позволяющую адаптировать имплантат к потребностям пациента, достичь желаемых механических свойств и облегчить хирургическое вмешательство.

Можно проектировать пористость, размер пор и взаимосвязь трабекулярных структур, чтобы обеспечить улучшенную первичную фиксацию и врастание кости. Позволяет создавать интегрированные трабекулярные структуры, которые снижают риск расслаивания и упрощают цепочку поставок, поскольку имплантат изготавливается за один этап и из одной детали.

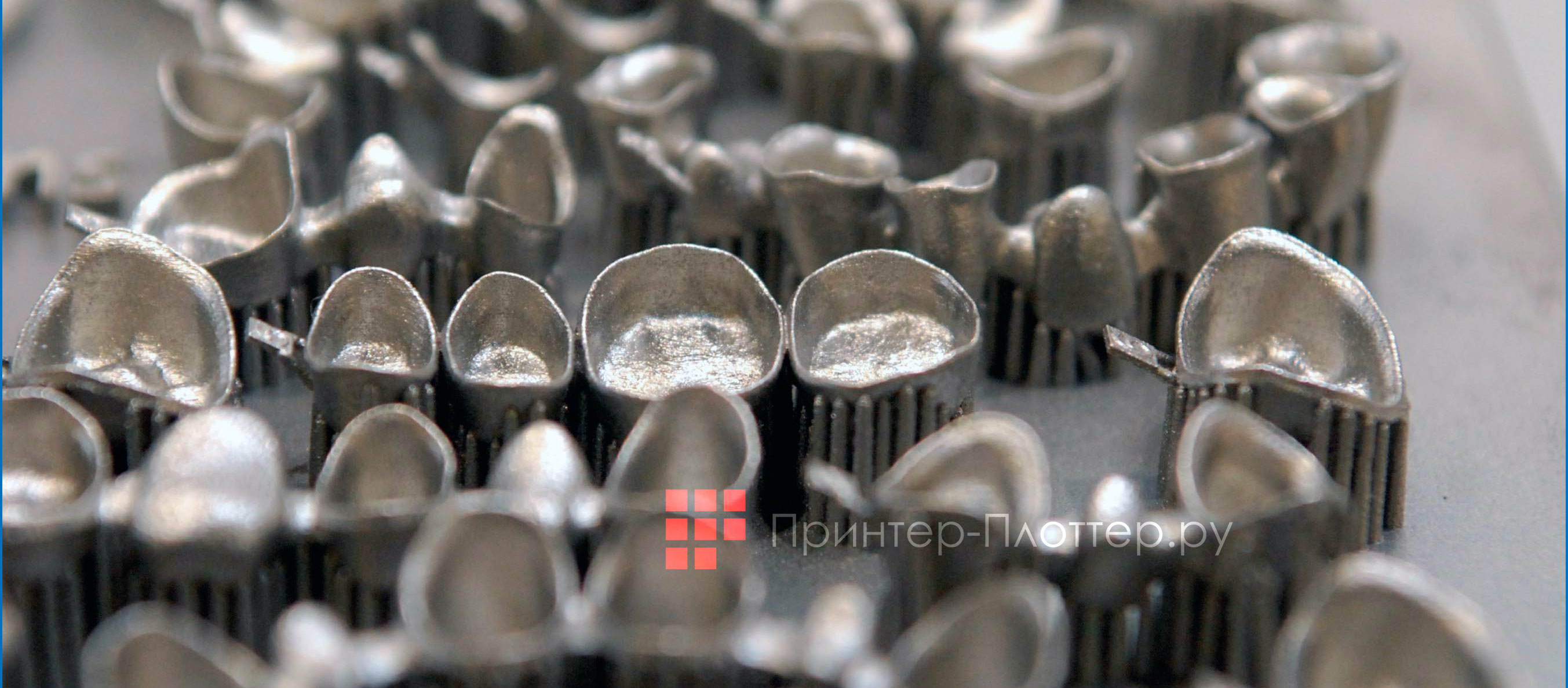

Цифровая стоматология

Металлические ортопедические конструкции отличаются высокой прочностью, за счет чего данные конструкции успешно применяются для решения самых разнообразных задач восстановления зубов. В настоящее время технология изготовления, например, бюгельных протезов чрезвычайна сложна. Она включает отливку гипсовой модели по изготовленным слепкам и нанесение на нее чертежа протезирующей конструкции, по которой формируется восковая модель каркаса, а затем по ней отливается собственно каркас бюгельного протеза литьевым способом. Аналогичная ситуация существует при изготовлении мостов и коронок. Высокая стоимость металлических конструкций обусловлена тем, что их изготовление требует многочисленных ручных операций с привлечением высококвалифицированного персонала и только в условиях зуботехнической лаборатории.

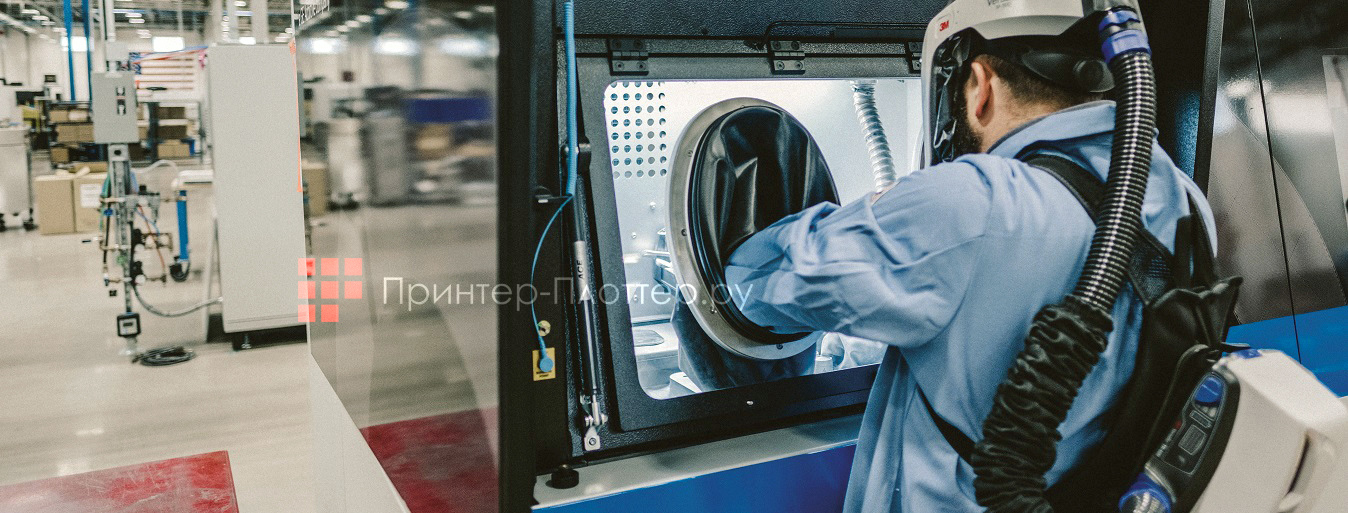

Безопасность

Concept Laser M2 Series 5 оснащен уникальной системой безопасности, которая обеспечивает эффективное обращение с реактивными материалами благодаря имеющемуся разделению технологической камеры и камеры обработки материала, соединенной с подвижным модулем сборки. Все процессы обработки порошка выполняются под инертным газом для предотвращения окисления.

Интегрированная система перчаточных боксов обеспечивает безопасную, бесконтактную обработку реактивных или вредных материалов и позволяет пылезащищенный демонтаж деталей.

Concept Laser M2 Series 5 обеспечивает максимальную защиту для операторов машин, одновременно продлевая срок службы фильтров и снижая эксплуатационные расходы.

Система разработана таким образом, чтобы максимально повысить удобство использования и ремонтопригодности. Все функциональные возможности машины были оптимизированы для простого доступа и обращения. Новое программное обеспечение помогает экономить время до, во время и после процесса сборки.

Программное обеспечение

Новые функции программного обеспечения позволяют генерировать траекторию сканирования вне машины. Это устраняет задержки в расчетах для сложных деталей. Новый профиль дозы помогает снизить расход порошка при сборке. Дополнительные оптические датчики контролируют температуру для обеспечения более стабильного процесса и улучшения качества деталей. Новая функциональность QuickStart предлагает возможность запуска задания на сборку непосредственно из перчаточного бокса, в то время как машина автоматически устанавливает условия выполнения задания. Это позволяет дополнительно повысить производительность.

Преимущества

• Увеличенный объем сборки — 245 x 245 x 350 мм
• Двухлазерная система мощностью 400 Вт или 1 кВт с полным перекрытием
• Улучшенная система подачи газа
• 3D-оптика с размером пятна 70–500 мкм
• Просеивание инертных веществ и замена порошка
• Максимальное время безотказной работы машины
• Программное обеспечение для предварительного расчета экономит время при обработке сложные детали
• Сертификат лазерной безопасности T1
• Функциональность QuickStart

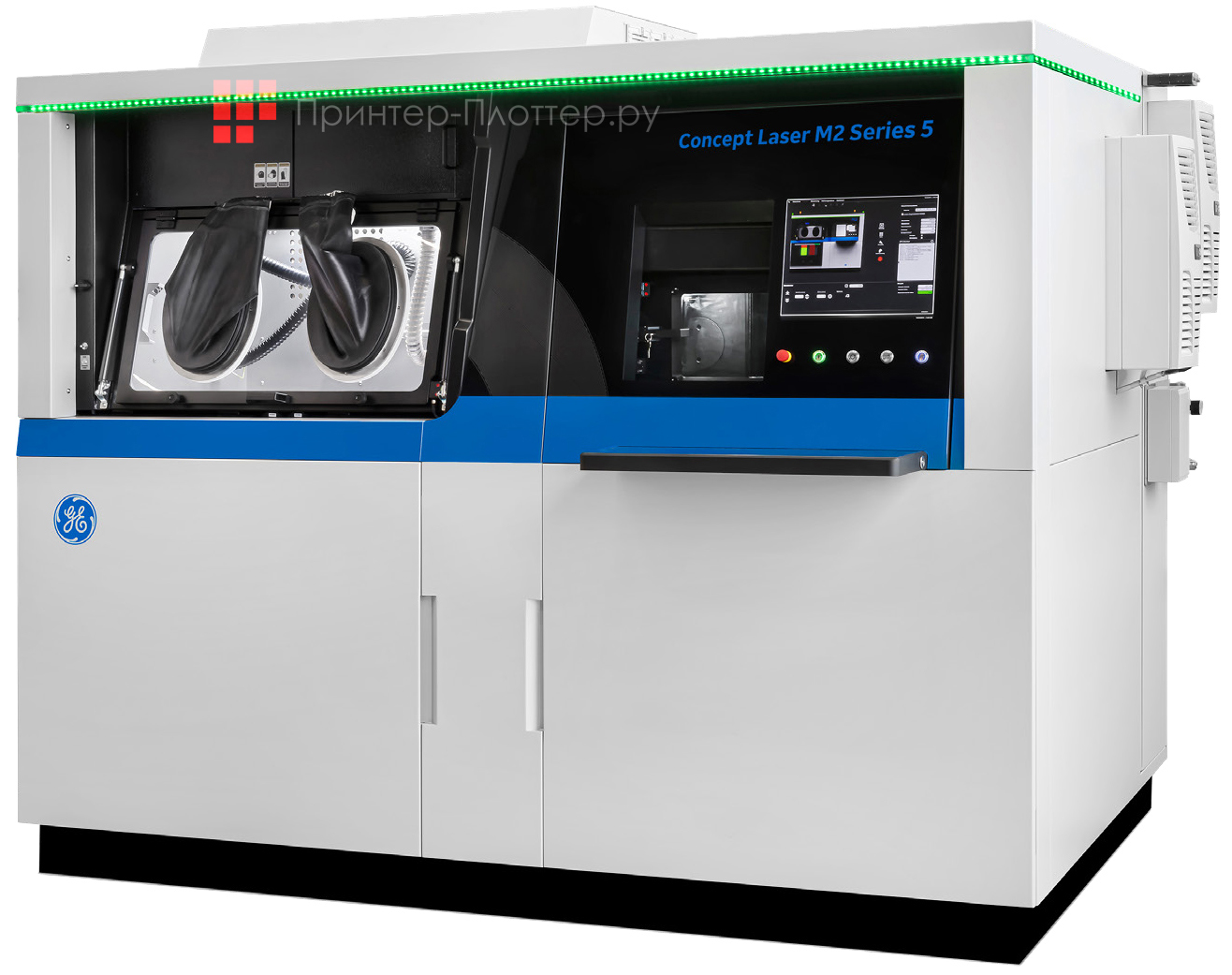

Купить Concept Laser M2 Series 5
