Выбор плоттера CAD/GIS для печати больших объемов. Обзор-сравнение плоттеров Epson T7200, Canon iPF830/iPF840/iPF850, HP T795, HP T1300, HP T1530, HP T7200

22.05.2017
Выбор плоттера CAD/GIS для печати больших объемов. Обзор-сравнение плоттеров Epson T7200, Canon iPF830/iPF840/iPF850, HP T795, HP T1300, HP T1530, HP T7200

Струйные плоттеры для печати чертежей — самый востребованный тип плоттеров. При этом наибольшим спросом пользуются модели начального уровня, т.к. в большинстве случаев предполагается относительно небольшой объем печати — в среднем, до 10 отпечатков A1–A0 в день. Но в некоторых случаях существует потребность в более производительных устройствах — с увеличенной скоростью и шириной печати. О таких устройствах мы и поговорим, и рассмотрим в данной статье все актуальные модели от «большой тройки» производителей на рынке широкоформатной струйной печати — Epson, Canon, HP.

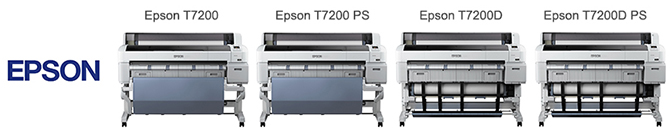

Производительные плоттеры CAD/GIS компании Epson

Epson предлагает 4 актуальных модели плоттеров, построенные на единой базе:

Производительные плоттеры CAD/GIS компании Epson

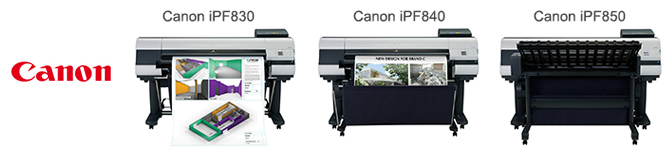

Производительные плоттеры CAD/GIS компании Canon

Canon предлагает 3 актуальных модели плоттеров, также построенные на единой базе:

Производительные плоттеры CAD/GIS компании Canon

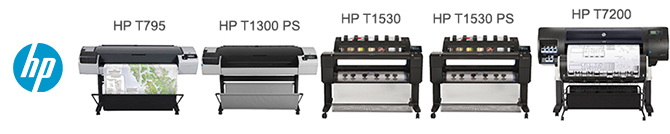

Производительные плоттеры CAD/GIS компании HP

HP предлагает 5 моделей плоттеров, довольно сильно отличающихся между собой:

Производительные плоттеры CAD/GIS компании HP


Таблица №1. Предварительное сравнение всех акутальных моделей производительных САПР/ГИС плоттеров Epson, Canon, HP

Для начала сведем все актуальные модели в единую таблицу, указав основные характеристики:

Модель Ширина
печати
Скорость
печати
Кол-во
рулонов
PostScript Жесткий
диск
Объем
картриджа
Укладчик
отпечатков
Цена,
USD
Epson
T7200
44"
(1118 мм)
A1 за 28 сек 1 опция 320 ГБ
(опция)
110, 350, 700 мл нет 4005
Epson
T7200 PS
44"
(1118 мм)
A1 за 28 сек 1 да 320 ГБ
(опция)
110, 350, 700 мл нет 4954
Epson
T7200D
44"
(1118 мм)
A1 за 28 сек 2 опция 320 ГБ
(опция)
110, 350, 700 мл нет 6280
Epson
T7200D PS
44"
(1118 мм)
A1 за 28 сек 2 да 320 ГБ
(опция)
110, 350, 700 мл нет 6280
Canon
iPF830
44"
(1118 мм)
A1 за 21 сек 1 нет 320 ГБ 330, 700 мл нет 4126
Canon
iPF840
44"
(1118 мм)
A1 за 21 сек 1
(макс. 2)
нет 320 ГБ 330, 700 мл нет 4313
Canon
iPF850
44"
(1118 мм)
A1 за 21 сек 1
(макс. 2)
нет 320 ГБ 330, 700 мл да
(опция)
4335
HP
T795
44"
(1118 мм)
A1 за 28 сек 1 опция 160 ГБ
(опция)
69, 130 мл нет 2765
HP
T1300 PS
44"
(1118 мм)
A1 за 45 сек 2 да 160 ГБ 69, 130 мл нет 7316
HP
T1530
36"
(914 мм)
A1 за 21 сек 2 нет нет 130, 300 мл да 5055
HP
T1530 PS
36"
(914 мм)
A1 за 21 сек 2 да нет 130, 300 мл да 6266
HP
T7200
42"
(1067 мм)
A1 за 15 сек 2
(макс. 3)
да 320 ГБ 400, 775 мл да
(опция)
17699

* — средняя розничная цена на момент написания статьи на основе данных Яндекс.Маркет.

Как видно, моделей довольно много, но, если обратить внимание, у каждого из производителей существуют смежные модификации, построенные на одной базе и отличающиеся лишь количеством рулонов и/или наличием функции PostScipt. Рассмотрим подробнее эти два параметра, чтобы сократить список сравниваемых плоттеров.

Количество рулонов

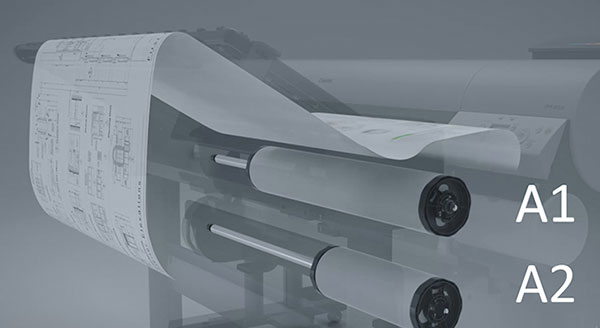

Модели с несколькими рулонами позволяют одновременно загрузить в плоттер рулоны различного типа, например, разного формата (например, A1 и A0), или разного типа материала (например, чертежная бумага или калька), а затем быстро переключаться между ними.

Выбор плоттера CAD/GIS для печати больших объемов. Количество рулонов

Данный функционал может существенно сэкономить время, если поток задач состоит из разнородных заданий — практически все производительные инженерные плоттеры оснащены данной функцией, поэтому уберем из сравнения пересекающиеся модификации с одним рулоном в базе.

PostScipt

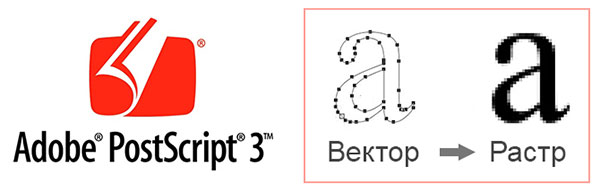

PostScipt — технология, позволяющая значительно оптимизировать процесс печати векторных объектов (файлы AutoCAD, PDF и т.д.). Для перевода задания печати в формат понятный плоттеру, подобные объекты нужно преобразовать в т.н. растровые объекты. При наличии модуля PostScipt, процесс растрирования проходит не на компьютере, а непосредственно на плоттере, разгружая таким образом рабочую станцию и исключая вероятность ошибки растрирования.

Выбор плоттера CAD/GIS для печати больших объемов. PostScript

Функция ПостСкрипт была очень актуальна лет десять назад, когда мощности рабочих станций были ограничены, а драйверы плоттеров не имели полноценной поддержки работы с векторными объектами.

Сегодня же PostScipt является скорее анахронизмом, т.к. при существенно более высокой стоимости, плоттеры с модулем PS не дают значимого прироста производительности — современные компьютеры имеют все ресурсы для самостоятельной обработки сложных заданий (с точки зрения ускорения обработки сложных задач, гораздо более актуальной является наличие у плоттера жесткого диска, но об этом мы расскажем чуть позже), а драйверы большинства современных плоттеров поддерживают работу со всеми популярными программами (AutoCAD, Adobe Acrobat Reader и др.).

Поэтому исключим из сравнения также пересекающиеся модификации с PostScipt.
При этом в нашем сравнении остается модель HP T1300 PS, т.к. в настоящий момент для HP T1300 на рынке доступна только модификация с PS.

Таблица №2. Детальное сравнение отобранных моделей производительных САПР/ГИС плоттеров Epson, Canon, HP

Сократив первоначальный список, мы получили 7 моделей плоттеров CAD/GIS, наиболее актуальных для печати больших объемов. Для полноценного сравнения добавим теперь в таблицу дополнительные параметры:

Epson SureColor SC-T7200D
Epson
T7200D
Canon imagePROGRAF iPF840
Canon
iPF840
Canon imagePROGRAF iPF850
Canon
iPF850
HP DesignJet T795
HP
T795
HP DesignJet T1530
HP
T1530
HP DesignJet T1300 PS
HP
T1300 PS
HP DesignJet T7200
HP
T7200
Ширина печати 44"
(1118 мм)
44"
(1118 мм)
44"
(1118 мм)
44"
(1118 мм)
36"
(914 мм)
44"
(1118 мм)
42"
(1067 мм)
Подставка в комплекте в комплекте в комплекте в комплекте в комплекте в комплекте в комплекте
Скорость печати A1 за 28 сек A1 за 21 сек A1 за 21 сек A1 за 28 сек A1 за 21 сек A1 за 45 сек A1 за 15 сек
Горячая замена картриджей нет да да нет нет нет нет
Жесткий диск 320 ГБ
(опция)
320 ГБ 320 ГБ 160 ГБ
(опция)
нет 160 ГБ 320 ГБ
Объем памяти 1 ГБ 512 МБ
(32 ГБ вирт. памяти)
512 МБ
(32 ГБ вирт. памяти)
16 ГБ
вирт. памяти
1,5 ГБ 640 МБ
(32 ГБ вирт. памяти)
64 ГБ
вирт. памяти
Количество рулонов 2 1
(макс. 2)
1
(макс. 2)
1 2 2 2
(макс. 3)
Количество цветов 5 5 5 6 6 6 6
Объем картриджа 110, 350, 700 мл 330, 700 мл 330, 700 мл 69, 130 мл 130, 300 мл 69, 130 мл 400, 775 мл
Суммарный объем стартовых чернил 550 мл 1650 мл 1650 мл 269 мл 414 мл 414 мл 1575 мл
Максимальный суммарный объем чернил 3500 мл 3500 мл 3500 мл 950 мл 1800 мл 780 мл 3150 мл
Размер капли 3,5 пл 4 пл 4 пл 6 пл, 9 пл 6 пл, 9 пл 6 пл, 9 пл 6 пл, 9 пл
Максимальный диаметр рулона 150 мм 150 мм 150 мм 135 мм 140 мм 135 мм 180 мм
Печать без полей да да да нет нет нет нет
Укладчик отпечатков нет нет да
(опция)
нет да нет да
(опция)
Цена*, USD 6 444 4 914 6 118 3 041 4 896 7 157 17 093

*Средняя розничная цена на момент написания статьи на основе данных Яндекс.Маркет. Цена включает в себя стоимость подставки, жесткого диска, второго рулона и укладчика отпечатков — для моделей, в которых данные функции представлены в виде опций. Также, для более объективного сравнения, из стоимости всех устройств вычтена стоимость стартового объема чернил.

Основные параметры

Ширина печати

У большинства сравниваемых моделей ширина печати составляет 1118 мм (A0+) — это максимальная ширина для инженерных плоттеров, покрывающая все возможные задачи.

Меньшие форматы имеют плоттеры HP T7200 (1067 мм) и HP T1530 (914 мм), что несколько ограничивает "пространство для маневра" — к примеру, распечатать чертеж формата A0+ на HP DesignJet T1530 не получится. Тем не менее, стоит отметить, что самыми популярными инженерными форматами являются A1 (610 мм) и A0 (914 мм), так что все сравниваемые плоттеры удовлетворит главному критерию.

Скорость печати

Пожалуй, самый важный параметр для плоттеров находится у большинства моделей на высоком уровне (21—28 сек на печать листа A1). Максимальная скорость у плоттера HP T7200 — 15 сек на печать листа A1 (практически в два раза выше среднего значения!). Минимальная скорость также у плоттера компании HP — HP T1300 PS — A1 за 45 сек.

Важно отметить, что, оценивая производительность плоттера, не всегда стоит опираться только на значение скорости печати одного листа — важно учитывать также время выхода первого отпечатка, и время между заданиями. К сожалению, производители не указывают данные параметры.

Производительность

Помимо скорости печати, на производительность работы в бесперебойном режиме также существенно влияют следующие характеристики: наличие второго рулона, наличие жестокого диска, горячая замена картриджей. Мы уже рассмотрели преимущества использования второго рулона, рассмотрим и оставшиеся две характеристики.

Жесткий диск и оперативная память

Мы уже упомянули жесткий диск, говоря о функции PostScript. Напомним, благодаря функции PostScript, задания обрабатываются не на рабочей станции, а непосредственно на плоттере, что дает значительное ускорение обработки векторных объектов (файлы AutoCAD, PDF и т.д.) и разгружает сеть. Тем не менее, как мы уже отметили, мощность современных компьютеров, а также современные драйверы, вполне позволяют обрабатывать даже самые сложные векторные файлы. Разгрузку же локальной сети обеспечивает жесткий диск.

Выбор плоттера CAD/GIS для печати больших объемов. Жесткий диск

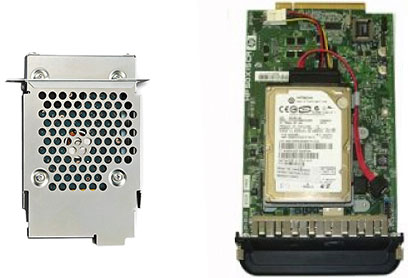

Опциональные жесткие диски для моделей плоттеров соответственно Epson T7200D и HP T795

Жесткий диск, подобно модулю PostScript, существенно разгружает сеть в случае, когда на один принтер одновременно приходит несколько заданий с разных компьютеров — вся очередь заданий принимается и хранится на плоттере. Кроме того, возможно сохранение нужных задач и последующая их печать с отправкой непосредственно с плоттера. Жесткий диск крайне рекомендуется для компаний, где плоттер сетевой и используется несколькими пользователями.

Жесткий диск доступен по умолчанию в моделях Canon iPF840/850, HP T1300 PS, HP T7200. Для плоттеров Epson T7200D и HP T795 жесткий диск доступен в виде отдельно докупаемой опции. Невозможно оснастить жестким диском только плоттер HP T1530.

Оперативная память также важна при обработке сложных задач. Несмотря на то, что 1 ГБ вполне достаточно для обеспечения быстродействия в большинстве случаев, чем больше значения оперативной памяти, тем лучше. В моделях плоттеров Canon iPF840, Canon iPF850, HP T1300 PS и HP T7200 используется продвинутое решение — т.н. виртуальная память. Обладая жестким диском высокого объема, часть памяти используется в качестве оперативной памяти. Таким образом, рабочий объем памяти в подобных моделях доходит до 64 ГБ!

Горячая замена картриджей

Горячая замена позволяет в случае, когда во время задания в плоттере закончился один из картриджей, заменить картридж "на лету", не прерывая процесса печати — а значит избавляет от необходимости повторной оправки задания на печать, а также сокращает нецелевой расход чернил и бумаги.

Как ни странно, такой востребованной функцией обладают только плоттеры Canon imagePROGRAF. Более того, в плоттерах Canon используется даже более продуманное решение — т.н. система промежуточных резервуаров (Sub-Tanks), благодаря которой можно не только заменить картридж во время печати, но даже продолжить печать без картриджа вовсе.

Выбор плоттера CAD/GIS для печати больших объемов. Горячая замена картриджей

В случаях, когда во время печати закончился один из картриджей, система Sub-Tanks позволяет беспроблемно продолжить работу, т.к. плоттер сохраняет некоторый запас чернил в резервных емкостях, позволяющих напечатать несколько десятков отпечатков A1 без картриджей.

На практике это приводит к существенной экономии денег (нет расходов на бумагу и чернила из-за недопечатанных отпечатков) и предотвращает простои в производстве.

Картриджи и цвета

Количество цветов

Помимо стандартной схемы (голубой, пурпурный, желтый, черный цвета) в плоттерах используется также дополнительный матовый черный цвет. Наличие сразу двух типов черных цветов обеспечивает одинаково качественные отпечатки на разных типах бумаги, что существенно важно при печати чертежей. Все рассматриваемые плоттеры удовлетворяют данному критерию.

Также, в плоттерах HP T795, HP T1530, HP T1300 PS, HP T7200 используется дополнительный серый цвет, который обеспечивает более качественную печать в оттенках серого — это актуально для печати фотографий на глянцевой бумаге. Для сегмента САПР/ГИС серый цвет необязателен.

Объем картриджа

Объем картриджа — кране важный параметр при выборе высокопроизводительного плоттера, особенно для моделей без функции горячей замены картриджа — ведь, при значительных объемах печати, у плоттеров с небольшим объемом чернил картридж будет часто заканчиваться, что будет выливаться как в простои процесса печати, так и в дополнительные траты на использованные впустую чернила и бумагу (недопечатанные задания).

Устройства Epson T7200D, Canon iPF840/850, HP T7200 обладают отличным показателем объема картриджа — в районе 700 мл. Плоттер HP T1530 обладает удовлетворительным показателем — 300 мл. Минимальное значение (130 мл) у моделей HP T795 и HP T1300 PS. Учитывая, что в последних трех нет горячей замены картриджа, такой малый объем картриджа может вылиться в перспективе в существенные перетраты на бумагу и чернила, а также периодические простои в работе.

Также, интересным параметром является суммарный объем стартовых чернил (поставляемые в комплекте с устройством). Учитывая, что цена за 1 мл чернил составляет примерно 20–25 руб, данный параметр может существенно корректировать первоначальную стоимость устройства. Отличными показателями обладают плоттеры Canon iPF840/850 (1650 мл стартовых чернил) а также HP T7200 (1575 мл). Среднее значение у плоттеров HP T1530 и HP T1300 PS (414 мл), и Epson T7200D (550 мл). Наименьшее значение у плоттера HP T795 — всего 269 мл.

Размер капли

Размер капли — важный параметр для плоттеров CAD/GIS — чем он меньше, тем более тонкие и четкие линии сможет воспроизвести плоттер. Отличные показатели размера капли у плоттеров Epson T7200D, Canon iPF840/850 (в районе 4 пл); несколько слабее показатель у всех плоттеров HP — 6 пл.

Дополнительные параметры

Печать без полей

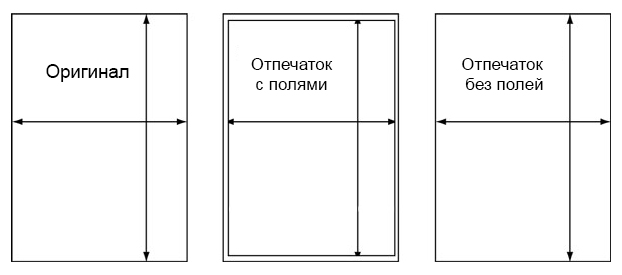

Для российского рынка в сегменте САПР/ГИС важным фактором является соответствие проектной документации требованиям ГОСТ, в том числе строгое соответствие масштаба 1:1 на отпечатках — так, чтобы 1 см в файле AutoCAD был равен 1 см на бумаге. Обеспечить данное условие позволяет функция печати без полей — в текущем сравнении ей обладают все плоттеры Epson и Canon. Плоттеры HP не имеют функции печати без полей.

Выбор плоттера CAD/GIS для печати больших объемов. Печать без полей

Максимальный диаметр рулона

При больших объемах печати чертежной документации наиболее экономичным и популярным форматом носителя являются рулоны инженерной бумаги диаметром 150 мм. Данному критерию удовлетворяют плоттеры Epson T7200D, Canon iPF840/850, HP T7200 — все они поддерживает работу с 150 мм рулонами. Плоттер HP T7200 даже превосходит необходимое значение (180 мм). Не проходят по данному критерию плоттеры HP T795 и HP T1300 PS (135 мм), и HP T1530 (140 мл).

Автоукладчик отпечатков

В большинстве плоттеров после окончания печати готовый отпечаток падает в так называемую "корзину-мешок", что является несколько устаревшим решением и может создавать значительное неудобство при печати большого объема чертежей — отпечатки будут складываться "в кучу", что может существенно сказаться на скорости рабочего процесса. Подобное решение используется в плоттерах Epson T7200D, Canon iPF840, HP T795 и HP T1300 PS.

Более продвинутое решение демонстрируют плоттеры HP T1530, Canon iPF850 и HP T7200 — в этих моделях используется т.н. укладчик отпечатков — специальная конструкция, обеспечивающее аккуратную и точную укладку отпечатков в порядке очереди. При этом укладчик HP T1530 рассчитан на 50 отпечатков и располагается на задней части устройства, а укладчик от Canon рассчитан на 100 отпечатков и находится с фронтальной стороны, для максимального удобства оператора. Укладчик HP T7200 также подключается с фронтальной стороны и рассчитан на 500 отпечатков.


Выбор плоттера CAD/GIS для печати больших объемов. Автоукладчик HP T7200

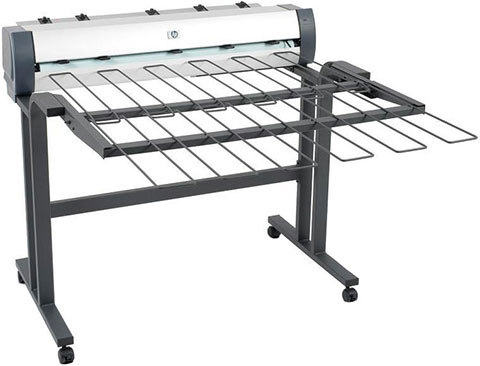

Автоукладчик HP T7200

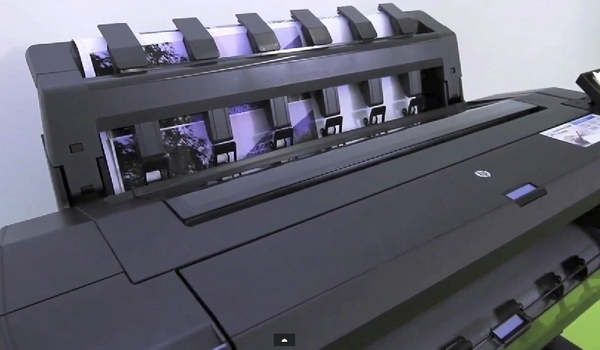

Выбор плоттера CAD/GIS для печати больших объемов. Автоукладчик HP T1530

Автоукладчик HP T1530

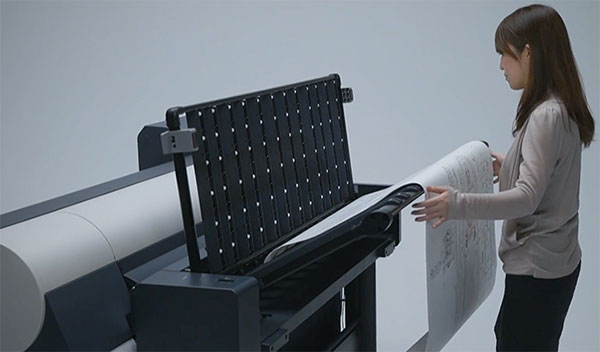

Выбор плоттера CAD/GIS для печати больших объемов. Автоукладчик Canon iPF850

Выводы

Автоукладчик Canon iPF850

В данном обзоре мы постарались максимально детально сравнить производительные инженерные плоттеры различных производителей, особенно уделив внимание параметрам, важным для сферы российских САПР/ГИС.

Как было отмечено в ходе сравнения, существенно важными параметрами являются "Жесткий диск", "Объем картриджа", "Максимальный диаметр рулона", "Печать без полей", "Укладчик отпечатков". Как ни странно, решения HP T795, HP T1530, HP T1300 PS от лидера рынка, компании HP, при некоторых явных преимуществах, также имеют и критические недостатки — небольшой объем картриджа, отсутствие функции печати без полей, малый диаметр рулона.

Выбор плоттера CAD/GIS для печати больших объемов. Лидеры обзора

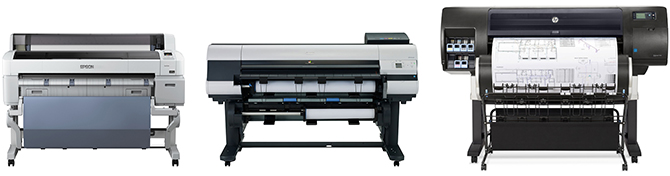

Лидеры нашего обзора — Epson T7200D, Canon iPF840/850 и HP T7200

Актуальными решениями, на наш взгляд, являются модели Epson T7200D, Canon iPF840/850 и HP T7200. Первые две модели во многом схожи, плоттеры Canon iPF840/850 все же при этом выигрывают за счет функции промежуточных резервуаров — особенно актуальной для потоковой непрерывной печати.
Плоттер HP T7200 обладает впечатляющими характеристиками и сильно выигрывает у остальных моделей по характеристикам скорости печати одного отпечатка, объему оперативной памяти и максимальному размеру рулона. Но при этом и стоимость самого устройства значительно превосходит остальные решения — плоттер HP T7200 практически в 3 раза дороже, чем Epson T7200D и Canon iPF840/850 — при таком бюджете логичнее смотреть в сторону лазерных и гелевых инженерных решений.
