Все о системах Seiko (OKI). Часть 3. Контроллер обработки данных.

03.04.2015

ВНИМАНИЕ!

В октябре 2015 года подразделение широкоформатной печати Seiko Instruments (SII) было приобретено компанией OKI. Компания OKI, один из лидеров в области лазерной печати, продолжает выпуск популярных моделей лазерных плоттеров Seiko уже под брендом OKI (подробнее). Технические характеристики устройств остаются прежними.

Компания Seiko по праву считается одним из фаворитов в области широкоформатной лазерной печати — уже много лет инженерные системы Seiko занимают лидирующие позиции на рынке.
Несмотря на это, информации о продукции компании в интернете довольно мало.

Мы публикуем серию статей, которая позволит лучше узнать об особенностях работы лазерных плоттеров и инженерные системы Seiko.
Серия статей состоит из трех частей, в каждой из которой рассматривается своя тема:

Все о системах Seiko. Часть 1. Особенности инженерных систем Seiko
Все о системах Seiko. Часть 2. Обзор программного обеспечения
Все о системах Seiko. Часть 3. Контроллер обработки данных

Все о системах Seiko. Часть 3. Обзор программного обеспечения.

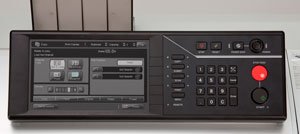

Контроллер обработки данных наряду с программным обеспечением отвечает за реализацию основных функций работы с документами инженерных систем Seiko LP-2050/LP-1030 MF: копирование, печать, сканирование.

Инженерные системы Seiko LP-1030 MF-1R, LP-1030 MF-2R, LP-2050 MF-4R, LP-1030-2R, LP-2050-4R оснащены контроллером обработки данных, выполненным на базе современных аппаратных средств (2 ГБ RAM, 320 ГБ HDD, Ethernet1000/100/10). Контроллер работает под управлением внутреннего программного обеспечения (прошивки), а не под управлением стандартных операционных систем Windows, что выгодно выделяет его с точки зрения надежности и безопасности данных.

Архитектура контроллера допускает оснащение аппарата новыми функциями или модификацией старых с целью их улучшения. Такой апгрейд возможен путем установки новых версий внутреннего программного обеспечения (прошивки). Инженерные системы Seiko LP-1030 MF-1R, LP-1030 MF-2R, LP-2050 MF-4R обладают всеми основными функциями работы с конструкторской документацией. Они поддерживают режимы копирования, печати с компьютера, сохранения документов в электронном виде как черно-белых, так и цветных (для LP-2050 MF-4R цветное сканирование — опция) и ряд других.

Ключевые достоинства

  • Сохранение сканируемых документов в многостраничных форматах TIFF и PDF
  • Возможность сохранения цветных документов в формате JPEG
  • Хорошее сжатие данных, позволяющее экономить дисковое пространство на файл-сервере
  • Потоковое сканирование
  • Бережное сканирование ветхих документов с пониженной скоростью
  • Автоматическое именование файлов с использованием русских букв и прочих символов, допустимых при именовании файлов в Windows (ПО TerioStation)
  • Прямое копирование на цветные струйные плоттеры
  • Прямая печать данных в форматах PDF, JPEG, TIFF (ПО TerioStation)
  • Функция печати с сохранением данных в файл
  • Хорошее подавление фона синек, качественное копирование цветных оригиналов, содержащих тонкие цветные линии (например, желтые)
  • Функции идентификации, позволяющие организовать контроль использования аппарата

Копирование документов

В режиме копирования аппараты поддерживают следующие основные функции:

Количество копий 1..999
Печать дополнительных копий После копирования можно задать печать дополнительных копий (1..999) без сканирования документа заново
Выбор типа оригинала Текст/линия, Текст/Фото, Фото, Светокопия
Выбор плотности оригинала 7 градаций
Выбор рулона Автовыбор рулона или выбор рулона с конкретным номером
Масштабирование Фиксированный масштаб (А1 в А3 и т.п.); пропорциональный масштаб, непропорциональный по осям XY
Добавление полей Добавление полей заданного размера к передней и задней кромке чертежа
Выбор типа бумаги Бумага, Калька, Пленка
Центрирование копии Определяет, расположить ли копию по центру или с края листа
Удаление по рамке Удаляет область заданного размера по краям копии
Зеркальное отображение Печатает копию документа, отраженную относительно оригинала на 180 градусов вокруг вертикальной оси
Выходной лоток Аппарат оснащен двумя выходными лотками — выходным слотом для больших копий и выходным лотком А3. Если функция включена, то копии размером до А3 будут выводиться в лоток А3
Управление on-line фолдером Позволяет задать программы сложения подключенного к аппарату on-line фолдера
Размер оригинала Синхро, Альбом, Портрет, Авто
Направление вывода оригинала Вперед (к оператору) или Назад
Сканирование с умеренной скоростью При включении этого режима сканер протягивает оригинал с уменьшенной скоростью. Это удобно при работе с тонкими и ветхими оригиналами с тем, чтобы избежать их повреждения
Частичное копирование Выводит только часть копии заданного размера. Функция удобна при подборе режимов копирования для сложных оригиналов (например, грязных синек с неравномерным фоном), поскольку позволяет экономить бумагу и тонер
Фоновая компенсация 13 значений уровня от низкой до высокой
Управление порогом бинаризации Автоматическое или ручное задание порога бинаризации. Режим оригинала с неравномерной плотностью
Позитив / Негатив Копия печатается в нормальном виде или в негативе
Контраст Темный, Средний, Светлый
Резкость Низкая, Стандартная, Высокая, Мягкая
Предустановка 10 значений предустановок. Функция удобна для запоминания наиболее часто встречающихся наборов утановок при работе с документами

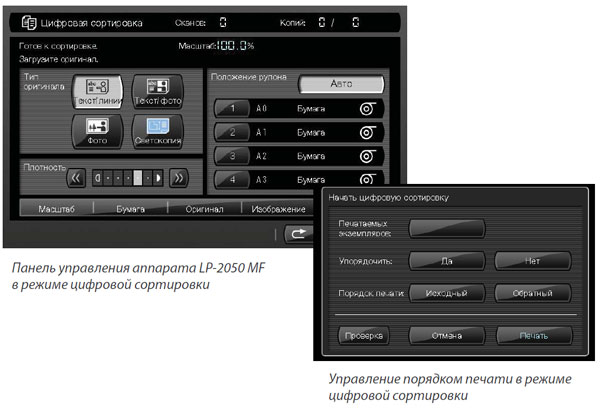

Цифровая сортировка

В режиме цифровой сортировки можно делать копии комплектов документов. Основные функции при работе в режиме цифровой сортировки точно такие же, как в режиме копирования, но, кроме того, доступны следующие дополнительные функции:

Упорядочить копии В этом случае комплекты печатаются как 1,2,3... 1,2,3... В противном случае как 1,1.. 2,2.. 3,3
Порядок печати Прямой или обратный
Пробная копия Печатается первая отсканированная страница с тем, чтобы можно было проверить правильность выбранных установок
Печать дополнительных экземпляров Можно напечатать дополнительные копии (1..999) последнего задания без сканирования комплекта документов заново
Предустановка В режиме цифровой сортировки можно также запомнить 10 наборов установок

Печать документов с ПК

Для организации печати документов с ПК необходимо задать аппарату IP-адрес и подключить аппарат к компьютерной сети при помощи кабеля.

Аппарат поддерживает прием данных по протоколам lpr, xpt и ftp по одному из портов печати. Всего таких портов 20 для аппаратов LP-2050 MF-4R, LP-2050-4R (10 для аппаратов LP-1030 MF-1R, LP-1030 MF-2R, LP-2050-4R). Поддержка нескольких портов печати дает возможность принимать данные от разных пользователей одновременно, а также задавать для разных портов различные настройки обработки данных, увеличивая, таким образом, гибкость использования аппарата. Но это скорее будет полезно для организации потоковой печати больших объемов данных. Для обычной печати из приложений Windows используется привычный драйвер печати.

Конструкторские чертежи или другие документы можно распечатать с компьютера одним из следующих способов:

  • Из CAD приложений при помощи драйверов печати
  • При помощи программного обеспечения TerioStation
  • При помощи прямой отправки файлов на порт принтера

Печать при помощи Windows-драйвера

Аппараты LP-2050/1030 поддерживают драйверы для следующих операционных систем:

  • Windows XP, Server 2003, Server 2008, Vista , 7 (все ОС как 32-разрядные, так и 64-разрядные)

Также в комплекте поставляются HDI-драйверы для AUTOCAD 2007/2008/2009 (32-бит) 2010/2011 (32-бит и 64-бит).

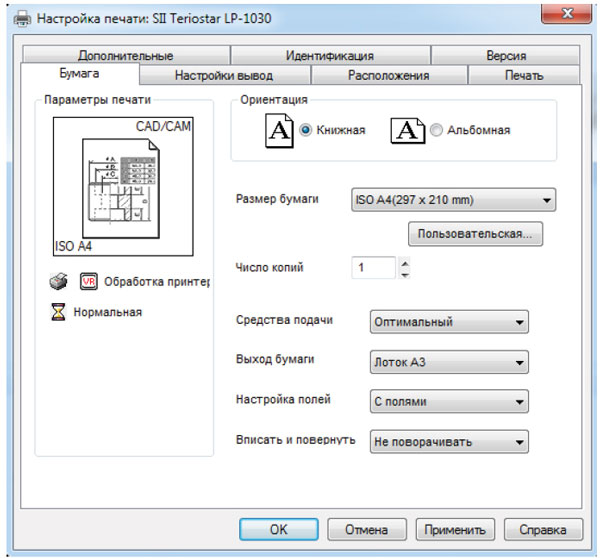

Возможности управления печатью из драйвера Windows

Ориентация бумаги Книжная, Альбомная
Размер бумаги Один из стандартных размеров поддерживаемых семи размерных серий или одна из 5 установок пользовательских размеров (ширина 50–914 мм; длина до 75–15000 мм (10000 мм для LP-1030))
Число копий 1..999
Выбор рулона и типа бумаги Конкретный рулон, автоматический выбор оптимального рулона с точки зрения экономии бумаги
Вывод бумаги Задает выводить ли документы размером до А3 в выходной лоток А3 или нет
Настройка полей Печатает документы с полями или в край
Поворот документа На 90, 180, 270 градусов
Масштаб документа Пропорциональный (25-435%) или фиксированный (например, А1 в А3)
Смещение зоны печати по листу В направлениях XY
Центрирование документа Расположение печатной области по центру
Печать только видимого изображения Печатаются только области, где есть данные; белые поля по длине не печатаются
Режим экономии тонера При печати в этом режиме расход тонера примерно на 15% меньше
Способ обработки данных Данные могут обрабатываться компьютером или контроллером принтера
Разрешение печати 100, 200, 300, 600 dpi
Отступ при печати фактической длины От 0 до 100 мм
Режимы управления настройками перьев, растрированием полутонов, цветных документов, шрифтов Гибкая настройка параметров растрирования
Режим штампа Печатает штамп в одном из 4 доступных положений. Задается направление печати, высота символов (от 1 до 10) мм, содержание штампа (дата, время, имя пользователя, произвольная строка символов)
Режим идентификации Задается способ идентификации (PIN-код или логин/пароль), режим однократной идентификации (одноразового пароля.)

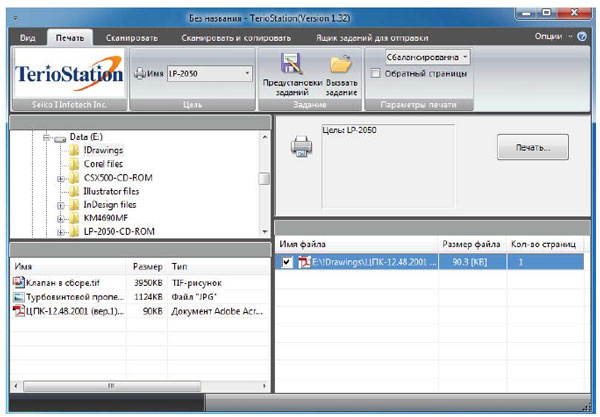

Печать при помощи программы TerioStation

Файлы форматов TIFF, HP-GL, JPEG, PDF, PNG, BMP могут быть напечатаны из программы TerioStation — специального приложения для работы с аппаратами Seiko. При этом нет необходимости открывать выбранные для печати файлы приложением Windows. Они могут быть напечатаны в потоковом режиме. Программа TerioStation преобразует файлы для печати в формат HP-GL и отправляет их на заданный порт.

Для печати задается принтер с настройками вывода (протокол печати, номер порта/имя очереди, выходное разрешение (150–600 dpi)). Номер порта или имя очереди определяет, на какой из портов принтера будут отправляться данные. Настройка параметров вывода для каждого из портов (выбор рулона бумаги, выходной лоток и др.) может быть выполнена из меню аппарата или через его web-страницу.

При помощи этого метода можно организовать пакетную печать файлов. Например, если файлы хранятся в архиве в pdf-формате, то можно выбрать нужные файлы и отправить их на печать нажатием одной кнопки. Для многостраничных файлов можно задавать конкретные номера страниц, которые следует печатать. Если многостраничный файл содержит страницы разных форматов, то можно организовать печать так, что каждая из страниц будет автоматически печататься на бумаге оптимального размера (А1 на А1, А3 на А3 и т.д.).

Печать из программ, формирующих потоки данных в форматах HP-GL и TIFF

Данные для печати можно отправить на печать одной из стандартных команд протоколов lpr, xpt, ftp на любой из портов принтера. При этом опять же настройка параметров вывода для каждого из портов (выбор рулона бумаги, выходной лоток и др.) может быть выполнена из меню аппарата или через его web-страницу.

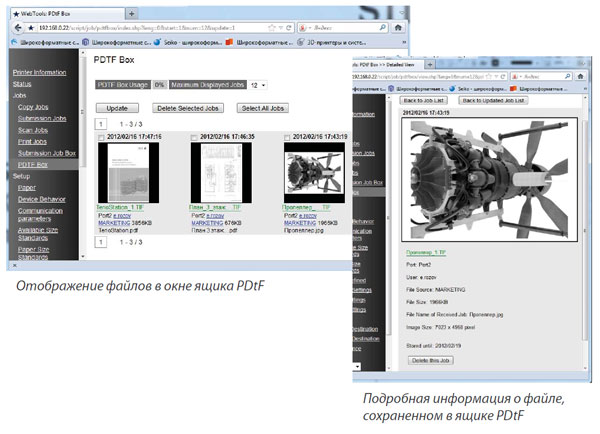

Печать с сохранением данных в файл (PDtF)

Аппарат поддерживает функцию сохранения напечатанных заданий в виде TIFF или PDF-файлов. Режим PDtF (Print Data to File — печать данных в файл) можно включить для каждого из портов. В этом случае задания для печати, поступающие на этот порт, будут сохранены на жестком диске аппарата в виде TIFF или PDF файлов. Сохраненные файлы можно загрузить на ПК в сети при помощи web-страницы аппарата или программы TerioStation.

Характеристики функции PDtF:

Управление Через web страницу аппарата или с панели аппарата
Формат сохраняемых файлов TIFF или PDF
Разрешение файлов 100, 200, 300, 400, 600 dpi
Поворот изображения 90, 180, 270 градусов настраивается для каждого из форматов
Доступная информация о файле
  • Название файла
  • Имя пользователя
  • Имя ПК
  • Размер изображения в точках
  • Дата, до которой будет храниться файл
Максимальное число сохраняемых файлов 1000
Время хранения файлов в ящике PDtF 1–199 часов
Загрузка файлов на ПК Через web-страницу аппарата или TerioStation

Сохранение документов в электронном виде

Для перевода документов в электронный вид в аппарате используются 2 основных режима: отправка документов на ПК и сканирование документов из программы TerioStation.

Отправка документов на ПК

В этом режиме с панели управления аппаратом выбирается предварительно запрограммированный адресат — компьютер в сети. Установки сканирования задаются также с панели аппарата.

Можно сразу отправить документ на ПК, а можно предварительно сохранить его на жестком диске аппарата в Ящике заданий отправки, а в последствие отправить на компьютер или загрузить на компьютер через web-интерфейс или программу TerioStation.

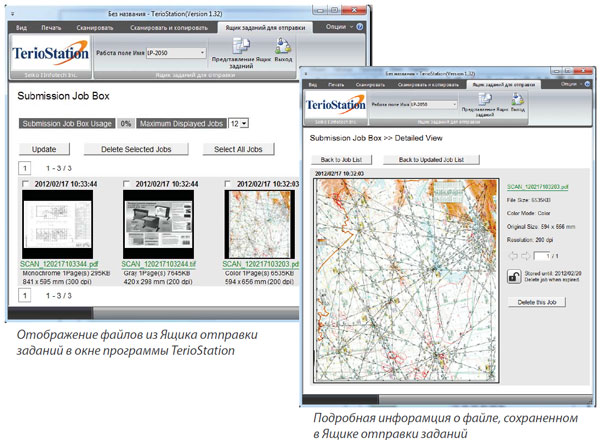

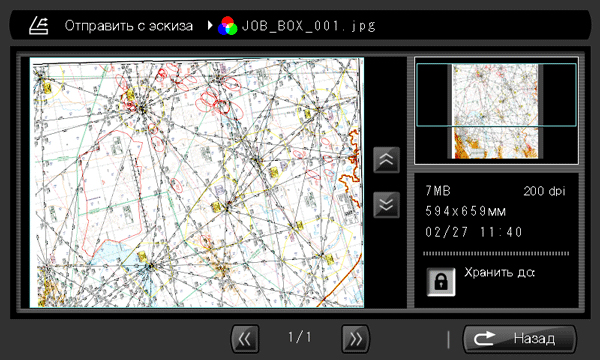

Сохраненные в Ящике заданий отправки файлы можно просмотреть в виде эскиза (в том числе в цвете). На экране также отображается информация об имени файла, разрешении, размере, формате и количестве страниц. Файл может храниться в Ящике отправки заданий неограниченно долго или в течение заданного числа дней: от 3 до 10.

В режиме отправки файлы именуются путем задания фиксированной части имени, которая может быть изменена, и добавления числа в формате Год/Месяц/День/Время либо порядкового номера, начиная с заданного.

В режиме отправки можно задать следующие параметры сканирования. Все параметры задаются с панели управления.

Выбор типа оригинала Текст/линия, Текст/Фото, Фото, Светокопия
Выбор плотности оригинала 7 градаций
Размер оригинала Синхро, Альбом, Портрет, Авто
Направление вывода оригинала Вперед (к оператору) или Назад
Сканирование с умеренной скоростью При включении этого режима сканер протягивает оригинал с уменьшенной скоростью. Это удобно при работе с тонкими и ветхими оригиналами с тем, чтобы избежать их повреждения
Фоновая компенсация 13 значений уровня фоновой компенсации от низкой до высокой
Управление порогом бинаризации Автоматическое или ручное задание значения порога бинаризации. Режим оригинала с неравномерной плотностью
Позитив / Негатив Копия печатается в нормальном виде или в негативе
Контраст Темный, Средний, Светлый
Резкость Низкая, Стандартная, Высокая, Мягкая
Режим цвета Черно-белый, Полутона, Цветной
Разрешение 150, 200, 300, 400, 600 dpi
Формат файла TIFF, Multi TIFF, PDF, Multi PDF, JPEG
Предустановка В режиме отправки можно также запомнить 10 наборов установок, относящихся именно к режиму отправки

Прямое копирование на удаленный плоттер

Инженерные системы Seiko LP-1030 MF-1R, LP-1030 MF-2R, LP-2050 MF-4R поддерживают прямое копирование документов на удаленные плоттеры. При этом не требуется использовать ни дополнительный компьютер, ни программное обеспечение. Можно копировать как черно-белые документы, так и цветные.

Для реализации этой функции можно настроить до 5 плоттеров. При настройке плоттера задается его IP-адрес и имя очереди/номер порта печати. Плоттер, на который производится копирование, должен поддерживать формат HP-GL.

Также копирование можно организовать через программу TerioStation. При этом доступны более гибкие настройки управления цветом.

Выбор типа оригинала Текст/линия, Текст/Фото, Фото, Светокопия
Выбор плотности оригинала 7 градаций
Размер оригинала Синхро, Альбом, Портрет, Авто
Направление вывода оригинала Вперед (к оператору) или Назад
Сканирование с умеренной скоростью Включено, Выключено
Фоновая компенсация 13 значений уровня фоновой компенсации от низкой до высокой
Управление порогом бинаризации Автоматическое или ручное задание значения порога бинаризации. Режим оригинала с неравномерной плотностью
Контраст Темный, Средний, Светлый
Резкость Низкая, Стандартная, Высокая, Мягкая
Режим цвета Черно-белый, Полутона, Цветной
Качество печати Высокое качество, Стандартное качество, Высокая скорость
Предустановка 10 наборов, относящихся только к режиму прямого копирования

Сканирование документов из программы TerioStation

Помимо прямой отправки отсканированных документов на компьютер можно использовать и другой способ перевода документов в электронный вид — сканирование в специальное приложение TerioStation.

Приложение, установленное на произвольный ПК, “видит” аппараты Seiko в сети по IP-адресу. Из приложения можно задать формат сохранения файлов (TIFF, PDF, JPEG), разрешение сканирования (150, 200, 300, 400, 600 dpi), цветовой режим (Цвет, Оттенки серого, Монохром), тип и размер оригинала (включая автоматическое определение ширины). Здесь же можно указать папку автоматического сохранения файлов после сканирования, правило именования файлов и выбрать режим пакетного сканирования.

Копирование документов при помощи программы TerioStation

При использовании инженерных систем LP-1030 MF-1R, LP-1030 MF-2R, LP-2050 MF-4R копирование документов возможно также при помощи программы TerioStation. Этот метод дает возможность гибкого управления цветопередачей при копировании на цветные струйные плоттеры.

При настройке этого режима из приложения TerioStation в разделе Сканировать и Копировать задаются установки сканирования: разрешение (150, 200, 300, 400, 600 dpi), цветовой режим (Цвет, Оттенки серого, Монохром), тип и размер оригинала, а также настройки печати для выбранного принтера (размер бумаги, масштабирование, количество копий).

Дальнейшая настройка сканирования может быть проведена на уровне драйвера сканера. Более детальная настройка параметров печати производится путем настройки параметров порта печати, на который настроен вывод (в случае вывода на аппаратах Seiko), либо на уровне драйвера принтера.

Функции идентификации

Инженерные системы Seiko LP-1030 MF-1R, LP-1030 MF-2R, LP-2050 MF-4R, LP-1030-2R, LP-2050-4R можно использовать в режиме идентификации пользователей. В этом случае доступ к аппарату могут получить только те пользователи, которым был присвоен логин/пароль или PIN-код. Всего можно завести до 800 пользователей.

При включенном режиме идентификации ограничен доступ к системным настройкам аппарата и редактированию адресов отправки, адресов удаленных плоттеров и редактированию предустановок. Доступ есть только у администратора.

Администратор также может ограничить доступ выбранных пользователей к любому режиму аппарата (копирование, печать, отправка, сканирование).

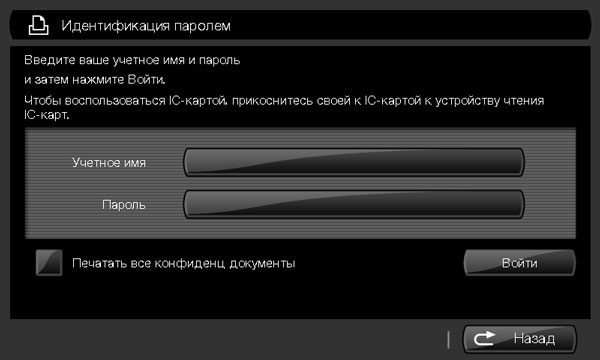

Для работы в режимах копирования, сканирования и отправки требуется ввести PIN-код или логин/пароль пользователя. В этом случае в режиме печати будут печататься только те задания, которые:

  • Оснащены PIN-кодом или логин/паролем пользователя, которые заданы в драйвере и только после ввода PIN-кода или логин/пароля с панели управления и ручного выбора заданий для печати.
  • Отправлены с компьютера, который включен в список разрешенных для печати без пароля (максимум 3 компьютера).
  • Остальные задания будут игнорироваться.

Информацию об использовании аппарата различными пользователями можно загрузить в виде файла отчета. Отчет можно также автоматически отправлять на запрограммированный адрес e-mail администраторов (до 3 адресов).

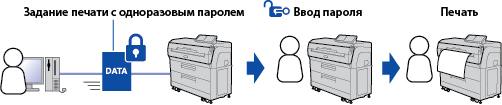

Идентификация заданий печати одноразовым паролем

При печати заданий с компьютера пользователь может задать одноразовый пароль в драйвере принтера. В этом случае задание будет храниться на жестком диске и не будет распечатано до тех пор, пока пользователь не введет заданный пароль с панели управления аппарата.

Эта функция удобна при использовании аппарата сразу несколькими пользователями и требуется конфиденциальность печати. Кроме того, при большой загрузке аппарата не потребуется искать свой чертеж среди множества других.

Получить подробную информацию, а также подобрать и купить инженерные системы Seiko под ваши задачи вы всегда можете на нашем сайте или связавшись со специалистом из отдела продаж.
